【隧道篇 / SSL】(6.0) ❀ 01. 通过 SSL 访问 IPsec (上) ❀ FortiGate 防火墙

　　【简介】经常有人问可不可以通过SSL VPN到达某个防火墙，再通过防火墙与防火墙之间的IPsec VPN访问另一台防火墙后的电脑。这是可以做到的！为了做到这个功能，我们先要一步一步学习怎样配置IPsec VPN。

---

配置环境

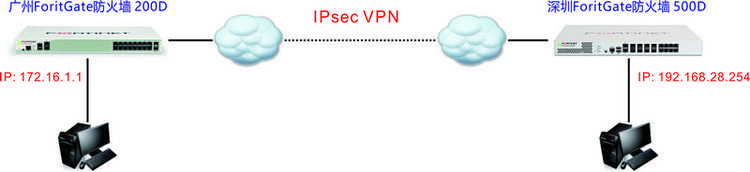

　　我们在广州有一台FortiGate 200D防火墙，在深圳有一台FortiGate 500D防火墙。每台防火墙都有自己的内网及宽带。

　　① 我们需要通IPsec VPN，将两台防火墙连接起来，使得内网可以互相访问。

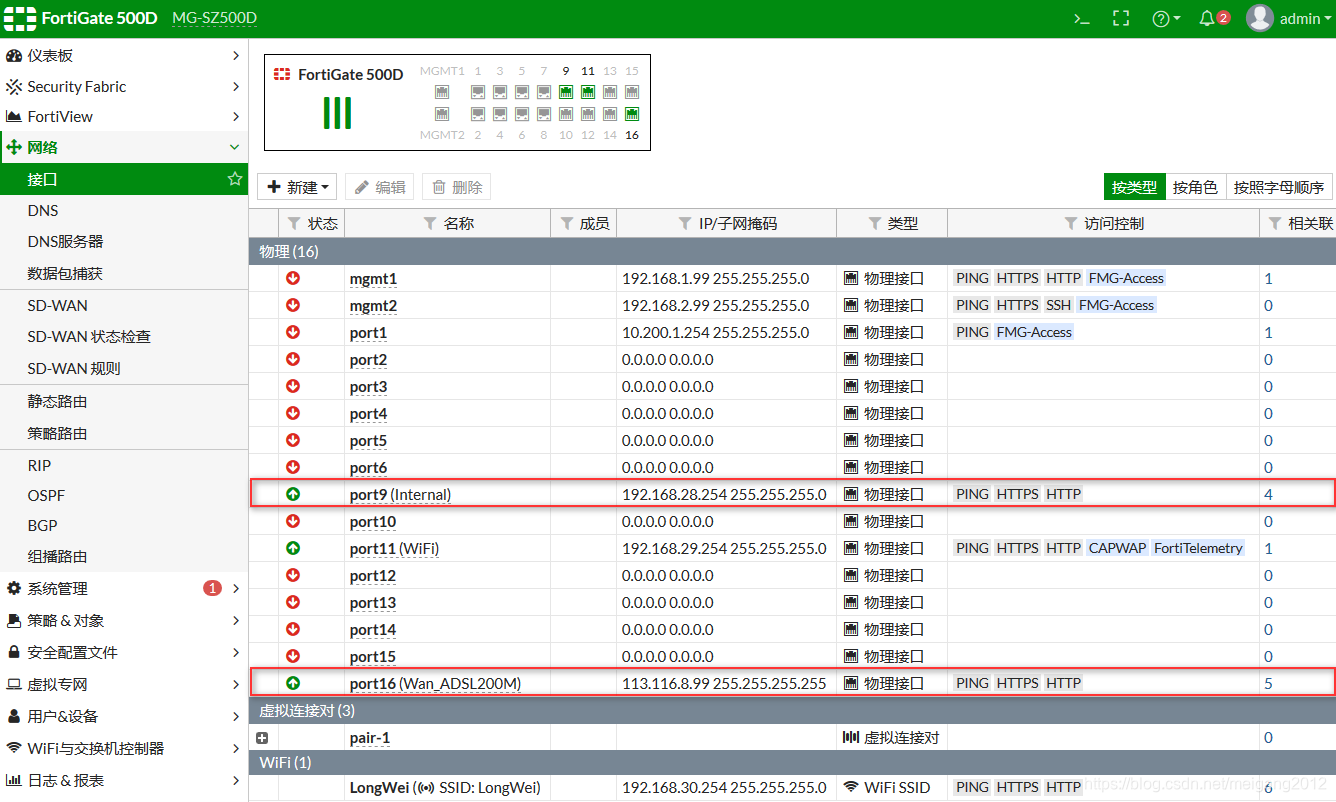

 　　② 深圳防火墙型号为500D，内网接在Port9口，内网接口IP为192.168.28.254。宽带接在Port16口。

 　　③ 广州防火墙型号为200D，内网接在Port1口，内网接口IP为172.16.1.1，宽带接在wan1口。

500D 配置 - IPsec 隧道

　　首先我们配置FortiGate 500D，为了容易理解，这里我会讲的比较详细一些。

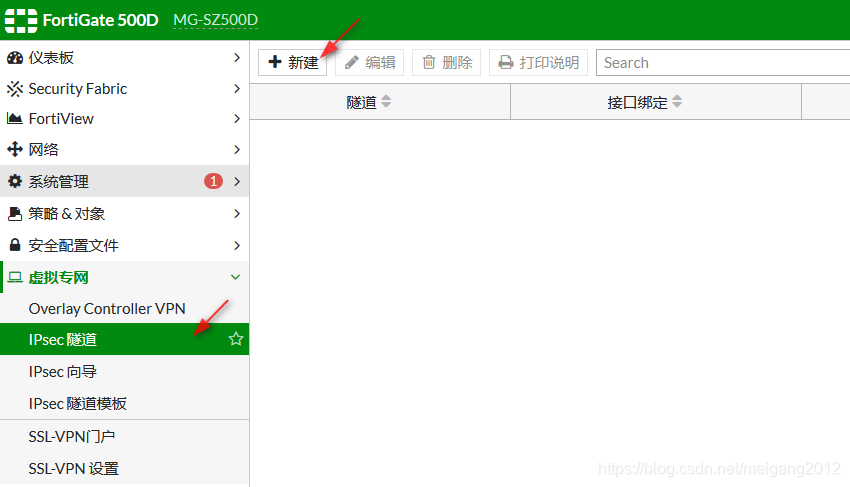

 　　① 选择菜单【虚拟专网】-【IPsec 隧道】。点击【新建】，开始新建IPsec VPN。

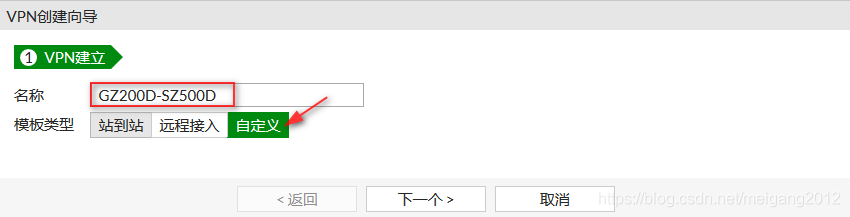

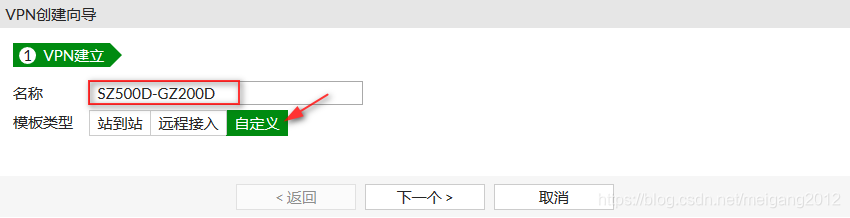

　　② 虽然用模板可以快速的建立IPsec VPN，但是为了更好的理解，我们还是输入VPN名称，选择【自定义】。

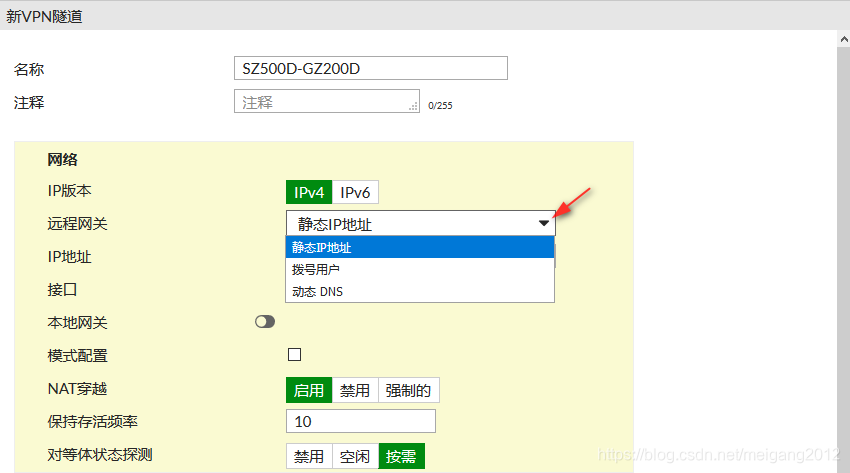

 　　③ 远程网关指的是对方防火墙的外网地址。根据对方宽带情况，分别做出不同的选择。如果对方是固定IP宽带，那么我们选择【静态IP地址】，如果对方是ADSL拨号宽带，并且设置了动态DNS，那我们选择【动态DNS】，如果对方没有动态DNS，或防火墙外网还有NAT设备，那么选择【拨号用户】。

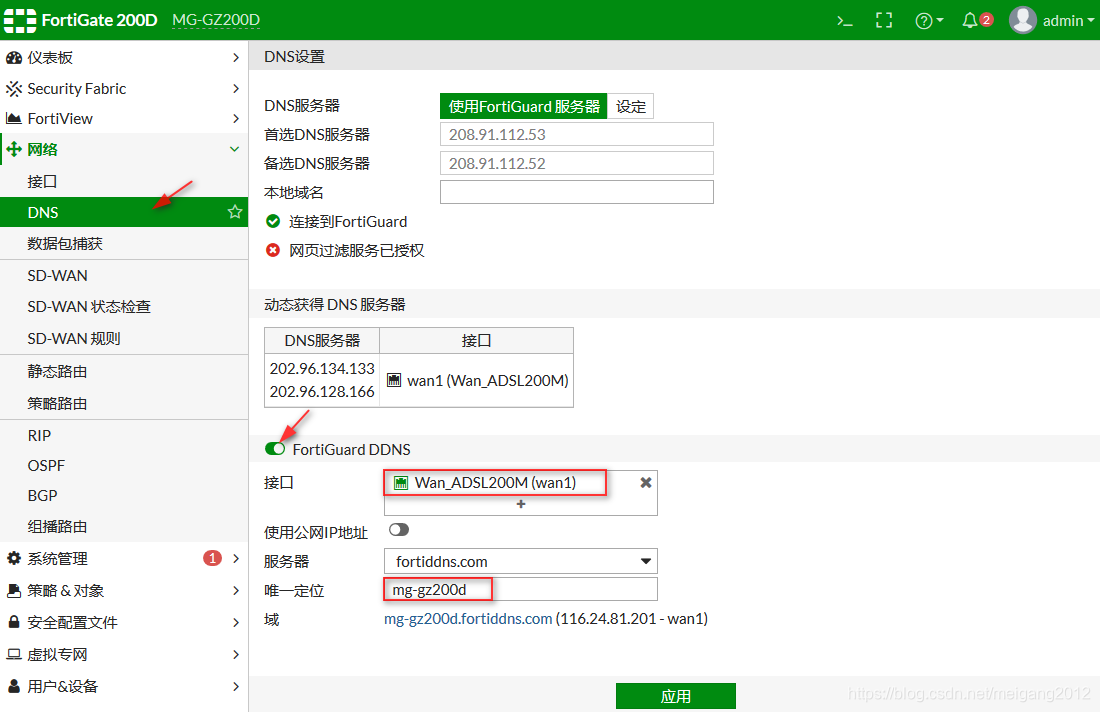

 　　④ 这里广州防火墙FortiGate 200D，使用的是ADSL拨号宽带，在【网络】-【DNS】中可以设置动态DDNS，得到一个唯一域名，这个功能是免费的。

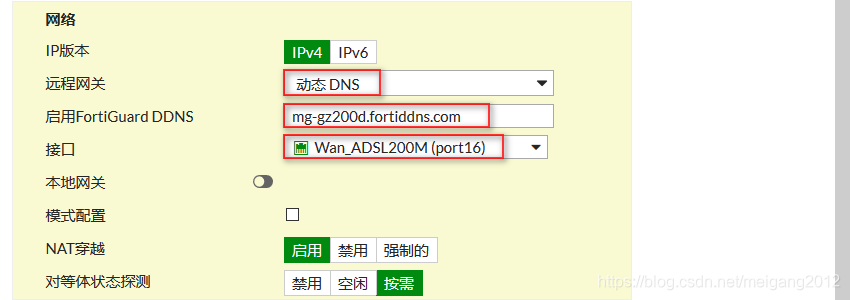

  　　⑤ 在500D的IPsec VPN配置里，选择远程网关为【动态DNS】。启用FortiGuard DDNS输入200D的唯一域名。接口选择500D的外网接口。

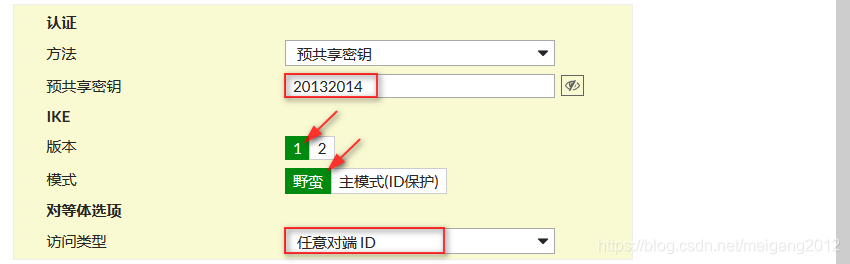

   　　⑥ 预共享密钥为自定义，只要两边防火墙的预共享密钥内容一致就可以。模式选择【野蛮】，访问类型选择【任意对端ID】。通常在两边的IP地址都为固定IP的情况，选择主模式，如果有一端的IP地址经常变动，则选择野蛮模式。

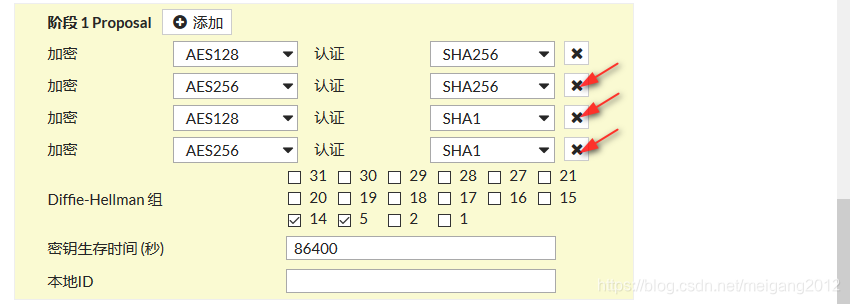

   　　⑦ 在第一阶段的加密设置中，我们只保留一条加密就可以了，删除多余的加密。其它的设置保持默认。

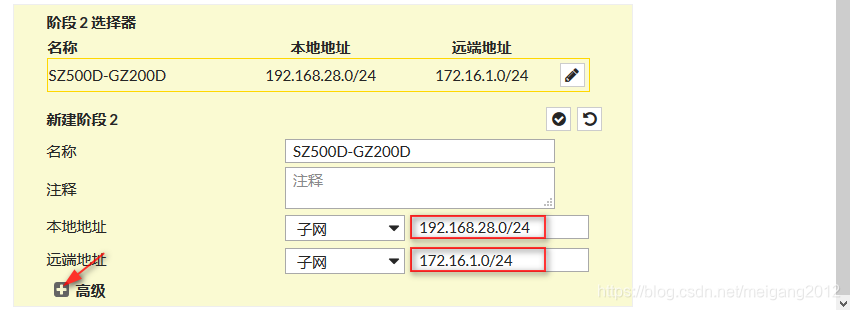

　　⑧ 阶段2选择器中，输入本地及远端地址，允许本地哪些IP地址访问对方哪些IP地址。这里只输入了各防火墙的内网接口地址。如果有更多的地址，需要设置建立多条阶段2，后面会有介绍。点击【高级】。

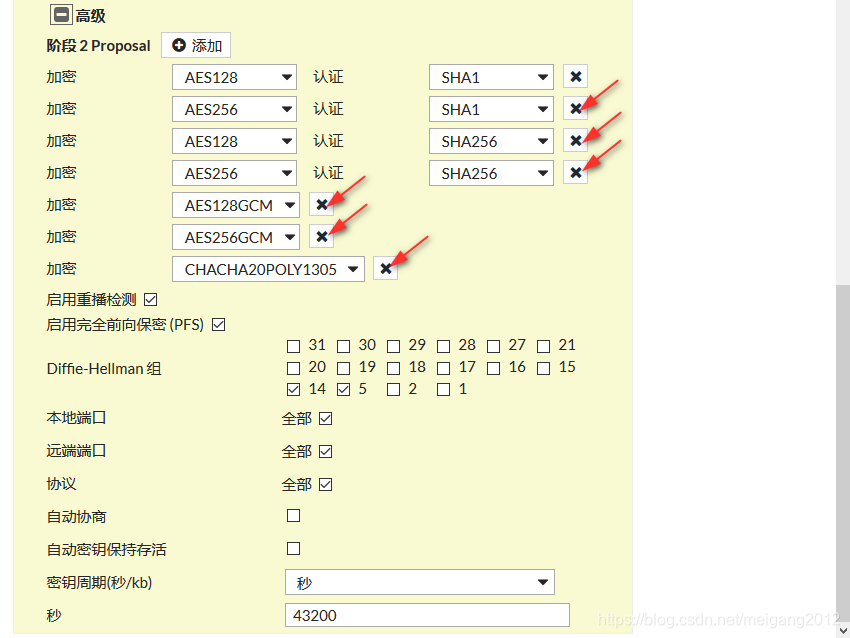

　　⑨ 同样阶段2的加密设置中，也删除多余的加密，只保留一下即可。

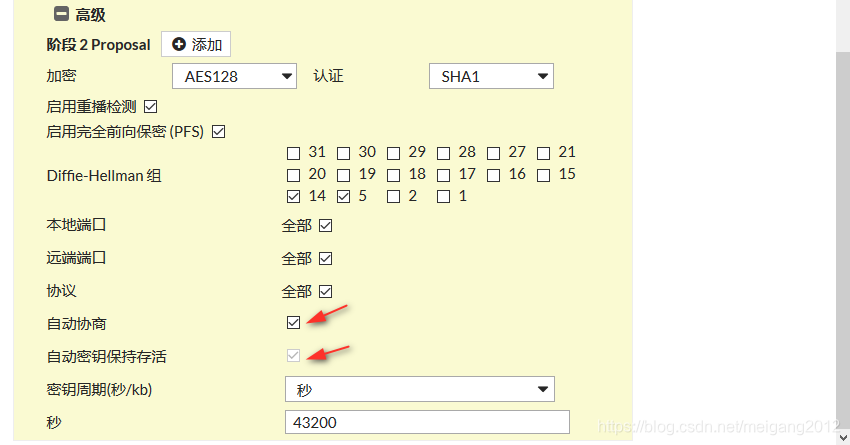

　　⑩ 如果启用【自动协商】和【自动密钥保持存活】，则VPN会自动连接，并保持VPN状态为一直接连，不会断开。

500D 配置 - 路由

　　IPsec隧道设置完成后，防火墙会产生一个虚拟接口，我们需要配置路由，指定访问哪些IP地址时走VPN虚拟接口。

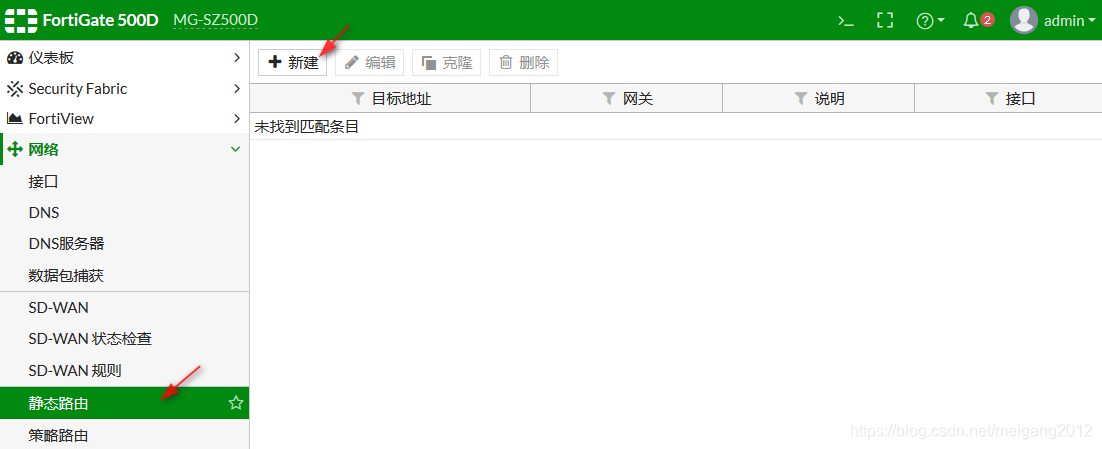

　　① 选择菜单【网络】-【静态路由】，点击【新建】。

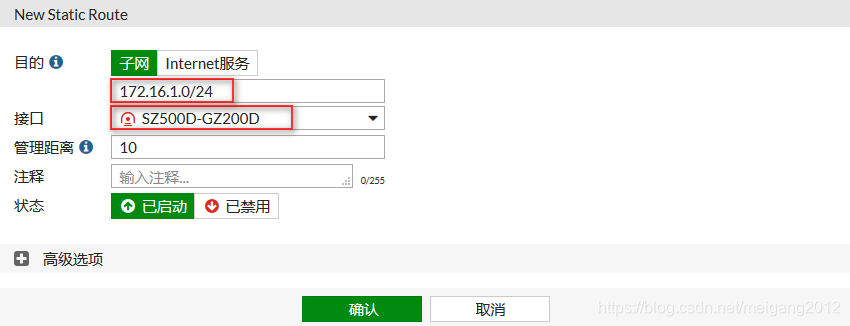

 　　② 目的IP为广州防火墙200D的内网IP地址网段，接口为新建的IPsec隧道虚拟接口。

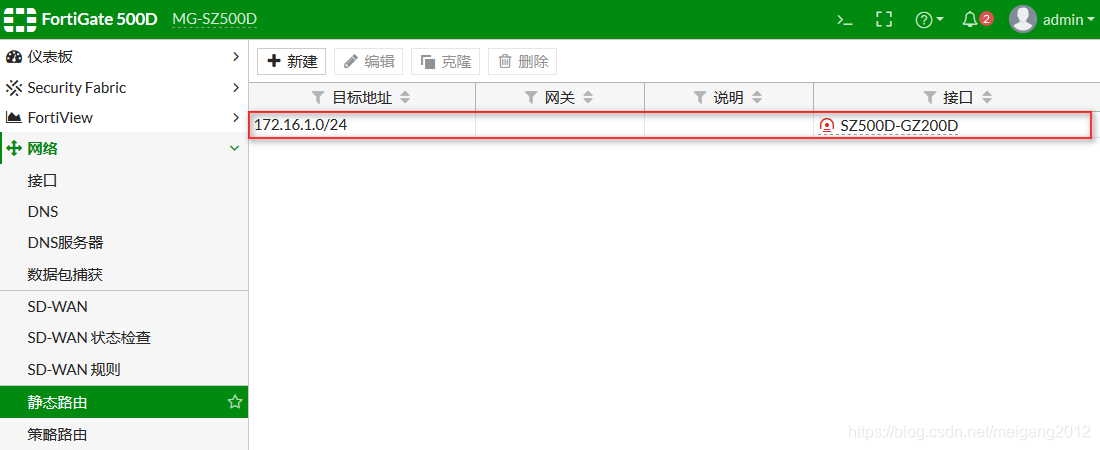

 　　③ 路由建立完成。

500D 配置 - 策略

　　IPsec隧道和路由都设置完成后，就要配置允许访问策略了，需要建立来回两条允许访问策略。

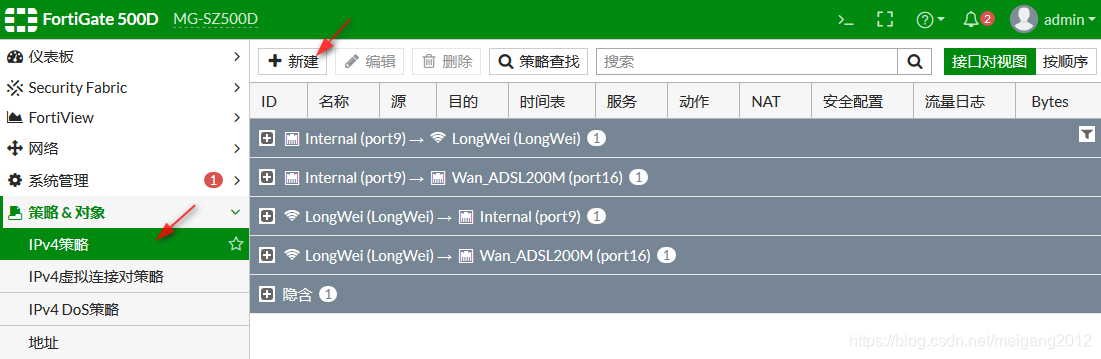

　　① 选择菜单【策略&对象】-【IPv4策略】，点击【新建】。

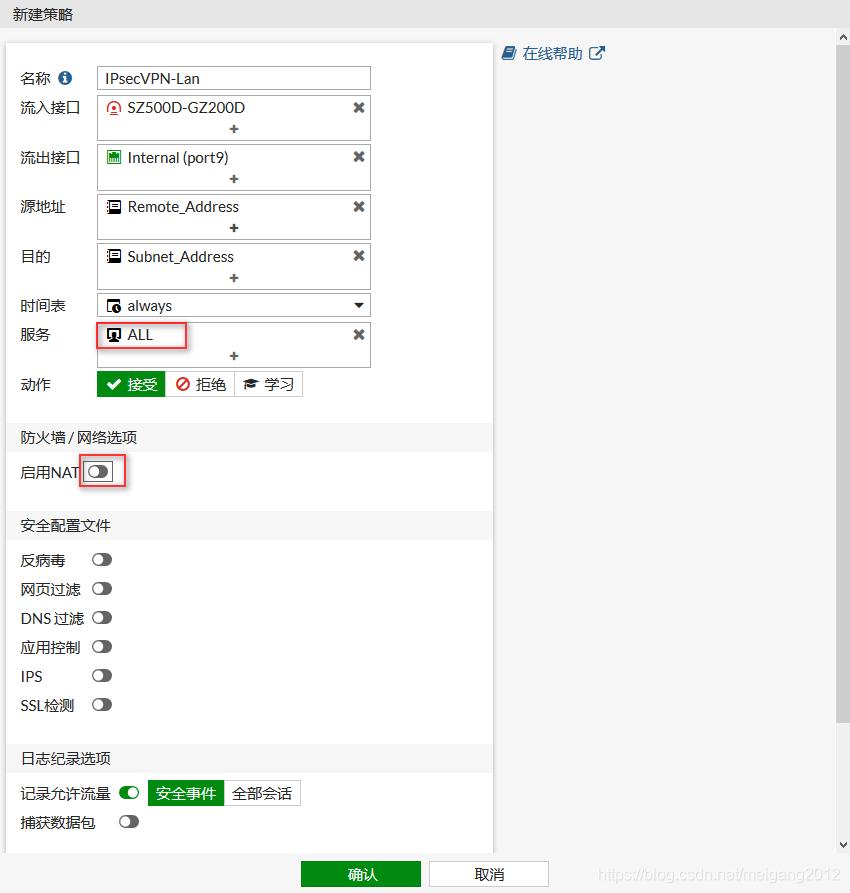

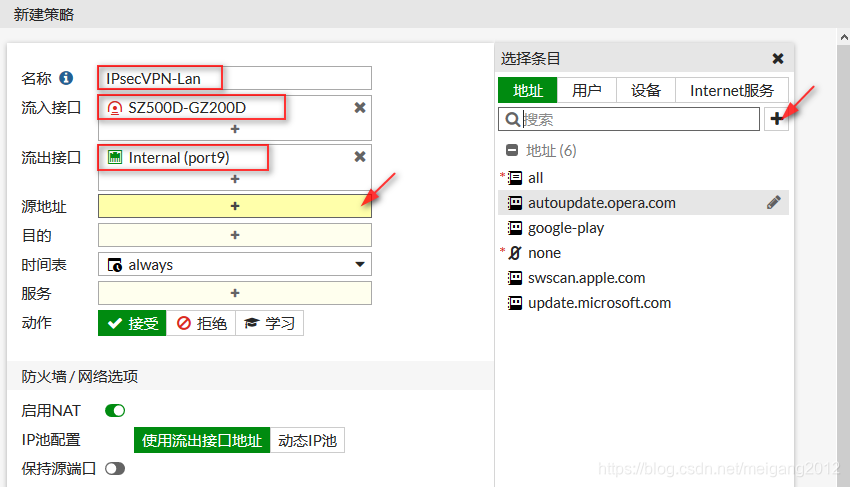

 　　② 首先建立允许通过隧道访问内网策略，输入自定义策略名称，选择流入接口为IPsec 隧道虚拟接口，流出接口为内网接口，由于指定地址时只能使用地址对象，因此需要点击【加号】来新建一个地址对象。

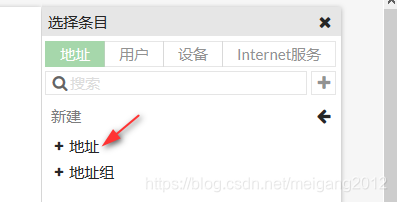

　　③ 点击【地址】。也可以在新建策略之前就建立好地址对象。

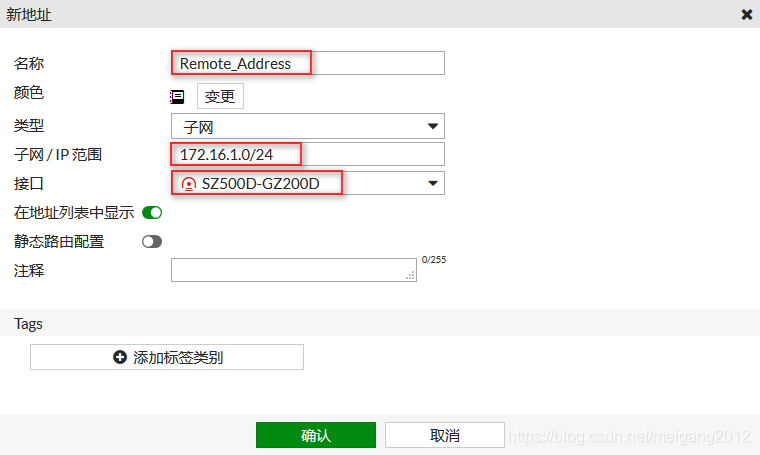

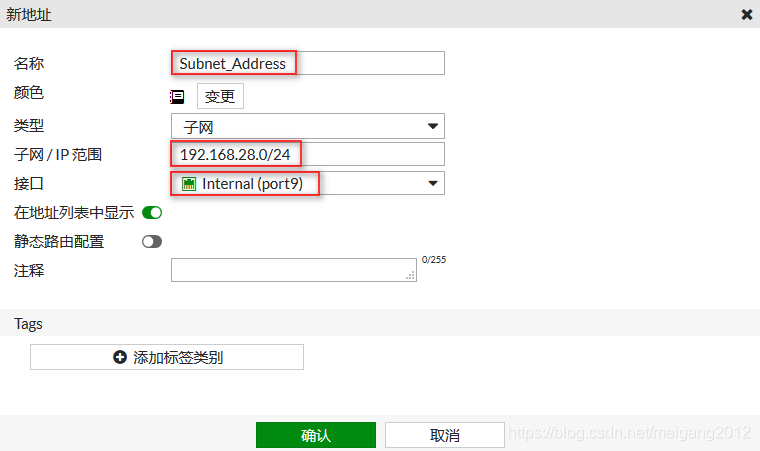

 　　④ 首先建立远程地址对象，输入名称和IP范围，由于虚拟接口已经生成，所以在接口里选择IPsec虚拟接口。表示这个IP地址是虚拟接口使用。

 　　⑤ 在地址栏上可以看到新建的地址对象，选择地址对象输入。

  　　⑥ 同样的方法建立本地网络地址对象。

  　　⑦ 选择输入本地地址对象。

   　　⑧ 服务选择【ALL】，NAT启用。点击【确认】，新建策略完成。

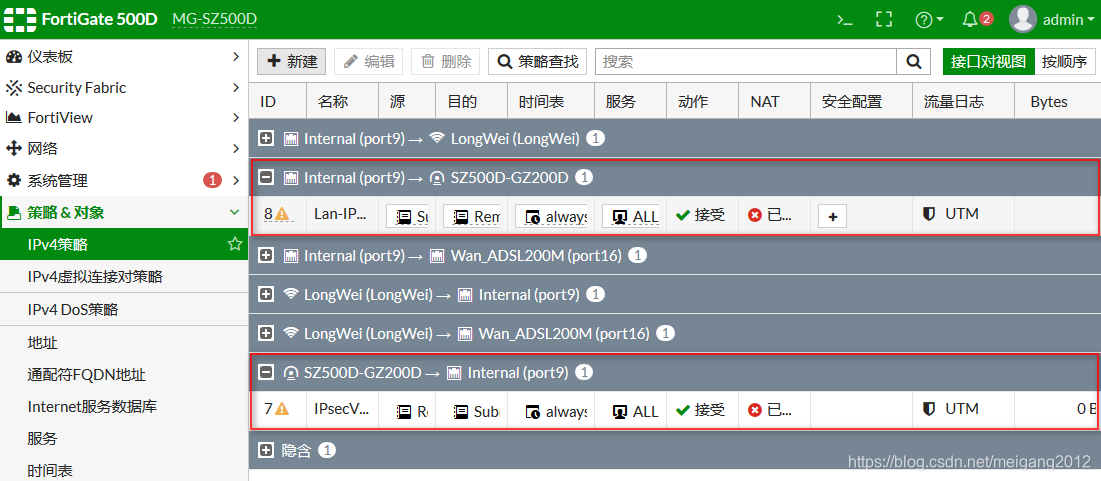

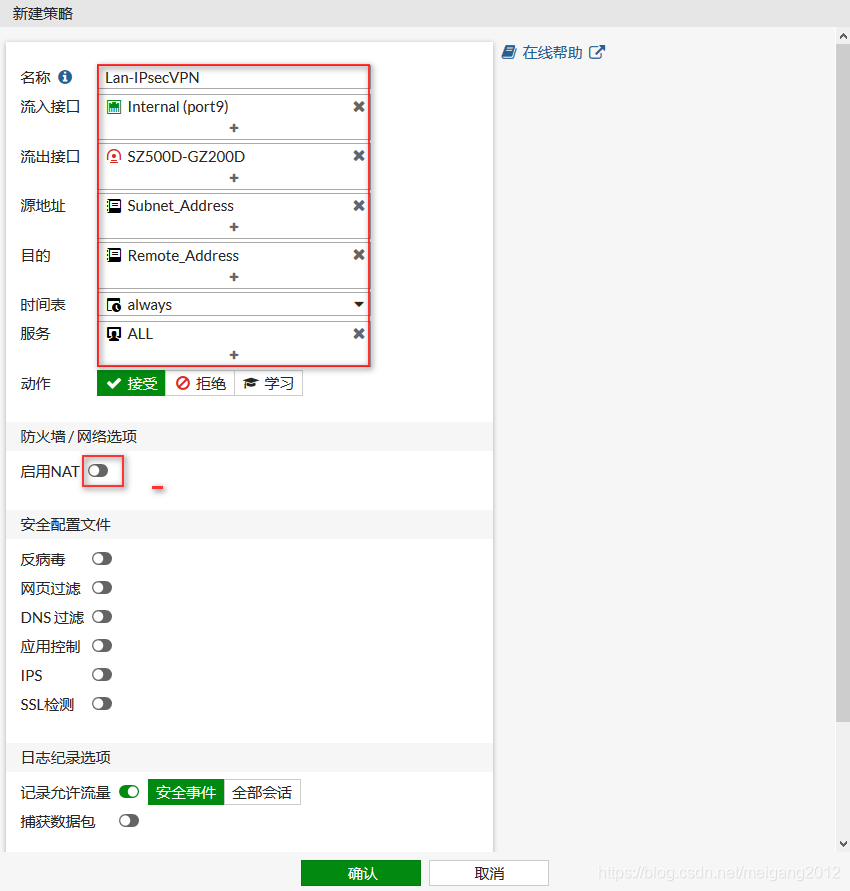

   　　⑨ 用同样的方法新建允许内网访问IPsec隧道的策略，顺序反一下，其它的都相同。

   　　⑩ 两条策略建立好后，500D的所有配置都完成了。

200D 配置

　　总结配置500D的经验，我们可以在配置VPN之前，先建立需要用到的地址对象。

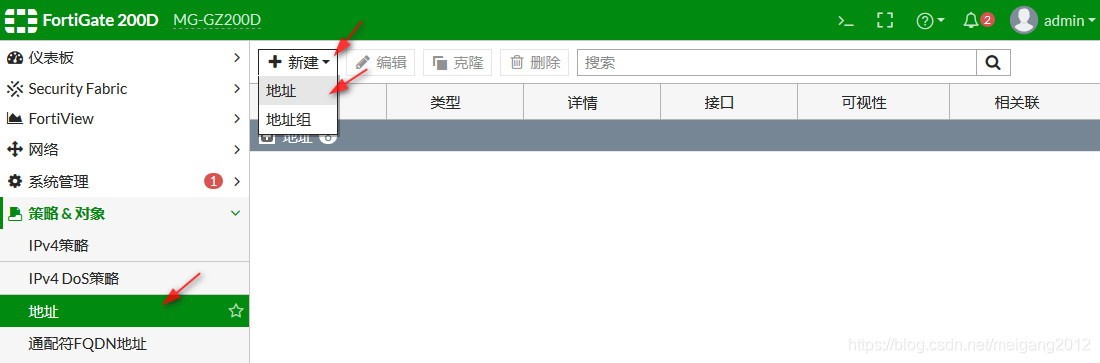

 　　① 选择菜单【策略&对象】-【地址】。点击【新建】-【地址】。

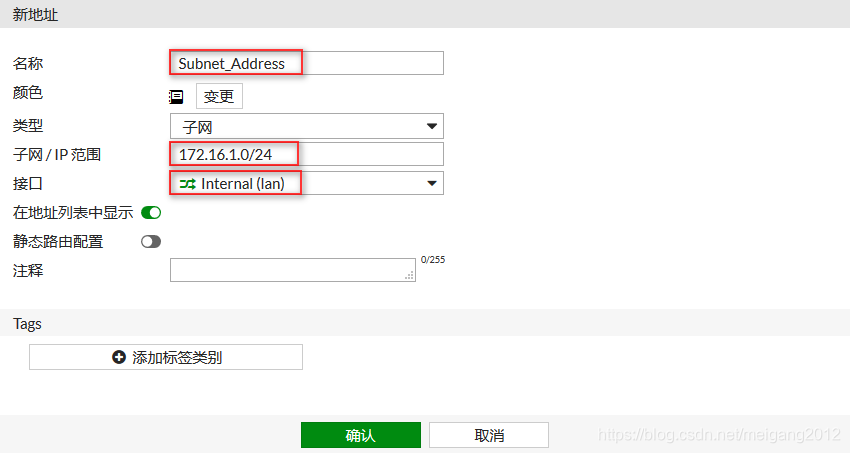

 　　② 新建一个本地地址对象。

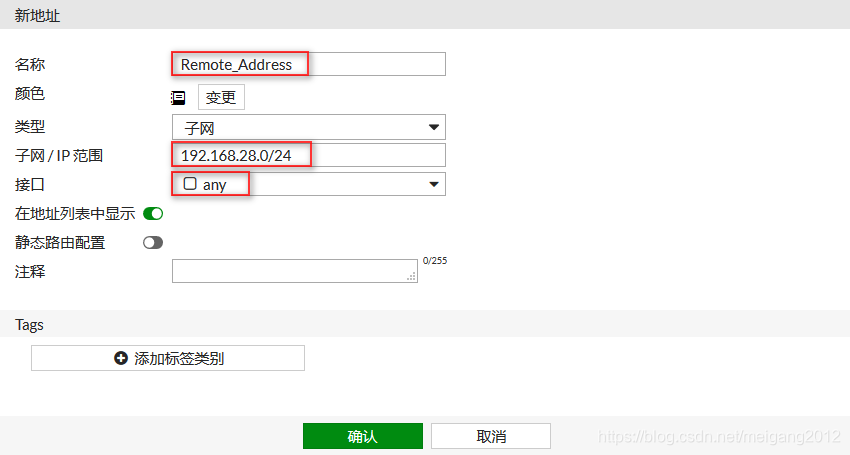

 　　③ 再建一个远程地址对象，由于还没有配置IPsec隧道，接口选择any。

 　　③ 在200D上新建IPsec隧道，输入名称，选择【自定义】。

 　　④ 这里就不再分段显示，直接显示设置的所有界面，这里的设置和500D大部相同，不同的地方是远程网关选择的是【静态IP地址】。IP地址为500D的外网接口地址。本地址和远程地址使用了地址对象。

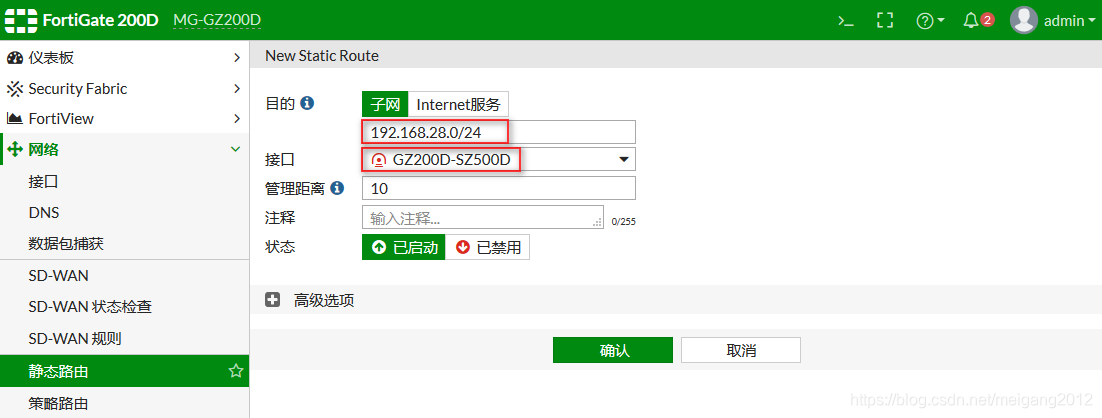

 　　⑤ 建立访问192.168.28.0网段时走IPsec 隧道的静态路由。

  　　⑥ 建立允许通过IPsec隧道访问内网的策略。

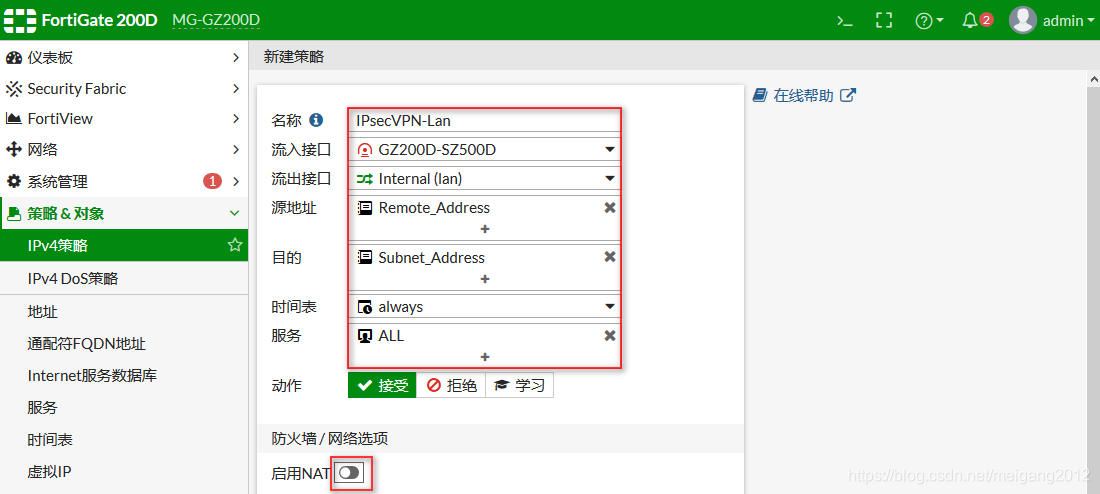

  　　⑦ 建立允许内网访问IPsec隧道的策略。200D配置完成。

IPsec VPN连接测试

　　两边的防火墙配置IPsec VPN完成后，就可以连接并测试了，利用防火墙自带的Ping功能，互相Ping对方的内网地址。

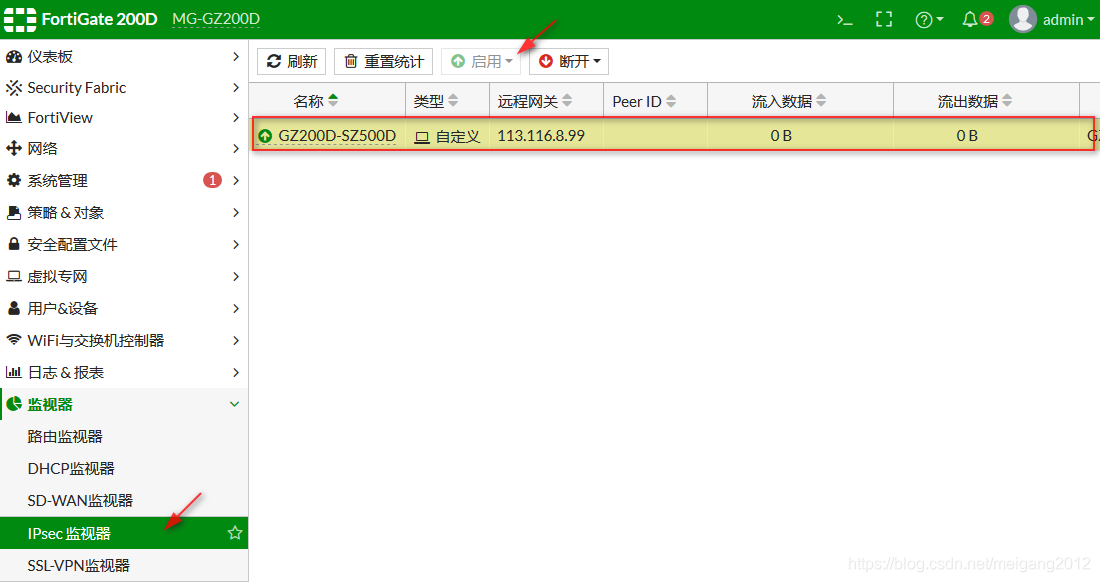

 　　① 由于在配置IPsec隧道的第二阶段时选择了【自动协商】，选择菜单【监视器】-【IPsec监视器】，可以看到隧道已经自动连接，也可以选择隧道后点击菜单里的【启用】。

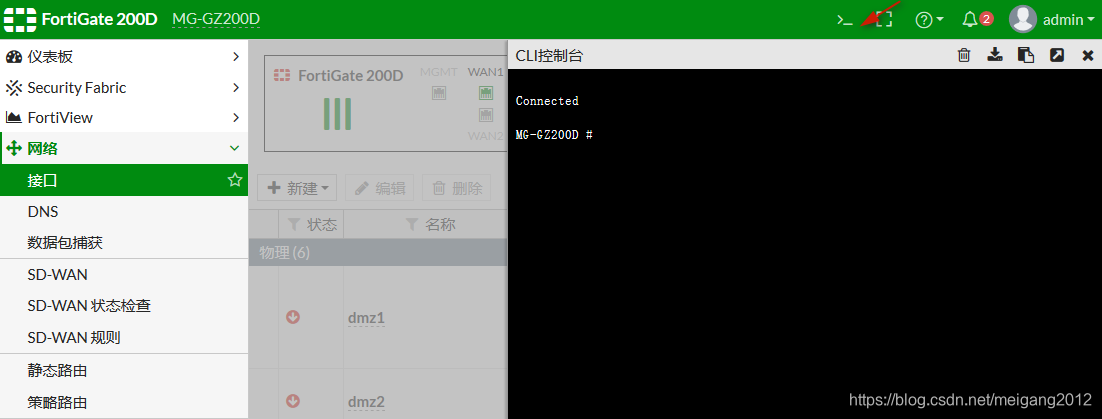

 　　② 在200D中，点击命令图标，可以弹出命令窗口。

 　　③ 执行execute ping-options source 172.16.1.1 命令，指定Ping源地址为内网接口地址（只能指定接口地址，不能是其它地址），execute ping 192.168.28.254 ，从200D上Ping远程500D的内网接口地址，能够Ping通，说明VPN是通的。

 　　④ 从500D指定内网接口地址，PIng远程200D的内网接口地址，也是通的，说明VPN双向都可以访问。IPsec VPN配置成功。

---
