利用ArcGIS创建注记层制作方法及注意事项

最近做项目的过程中地图名称显示总是不太理想，目前地图名称显示采用的是动态标注，动态标注在大比例尺下容易造成遮盖，小比例尺下名称显示又太小。最后学习、参考了网上多种方法，决定部分小比例尺下采用注记层显示。下面具体介绍注记层设计以及注意事项

准备工作：

（1）准备arcmap桌面软件；

（2）准备一个数据库，可以是Geodatabase或者SDE数据库，用于存储注记图层，也可以将需要转注记的图层数据预先放数据库中，转注记时注记图层默认导入该数据库。

步骤：

1. 创建注记层

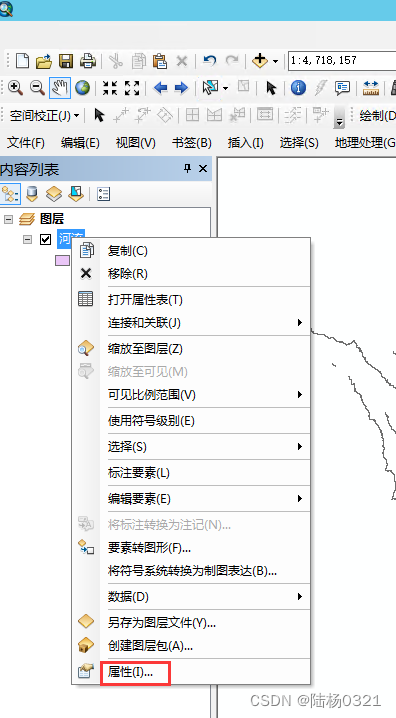

（1）添加数据：将需要创建注记的图层加载到arcmap中，右击图层，选择属性，如下图。

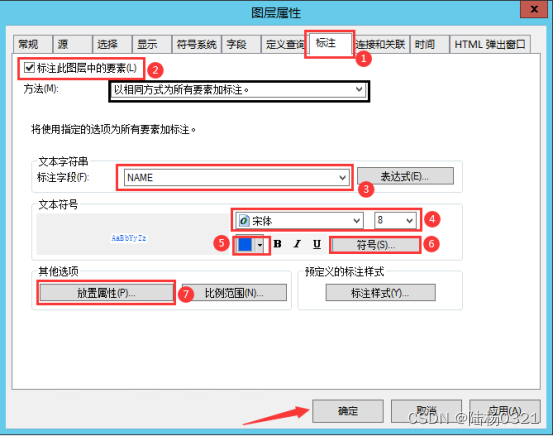

（2）标注设置：在弹出的属性框菜单中选择标注，将“标注此图层中的要素”前的复选框勾上，选择标注字段，选择字体及字号、选择字体颜色、设置字体晕圈、选择名称放置等，如下图。

2.设置注记层样式

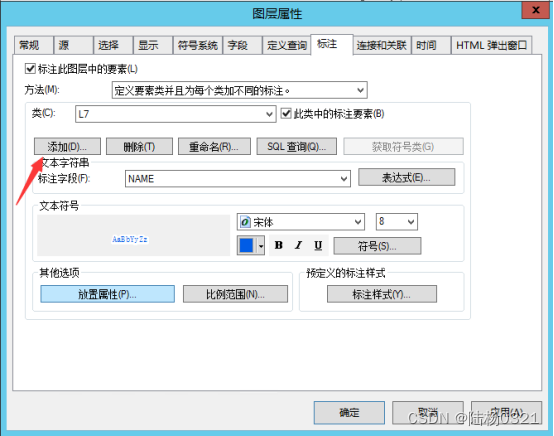

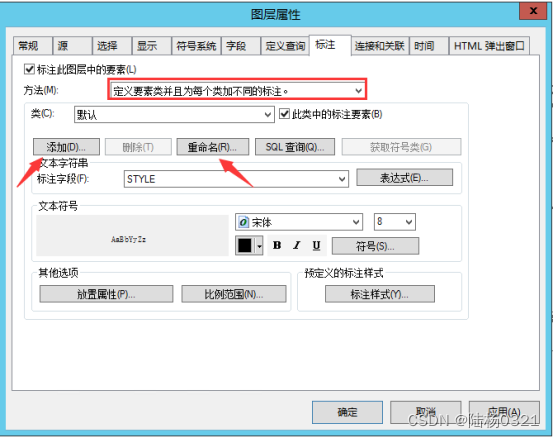

（1）标注层设置：选择“定义要素类并且为每个类加不同的标注”方法，然后点“添加”增加标注层，点“重命名”给标注层命名，创建标注层后，该图层的标注设置参考上一步骤标注设置即可。

（2）标注层设置：如下图一个层级的注记就设置好了，如果需要设置多个层级，可以继续点“添加”增加层级，然后继续设置，全部设置好后，点击确认即可。

3.生成注记层

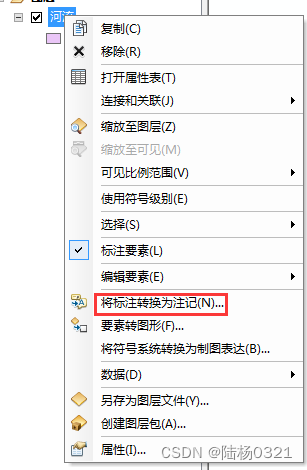

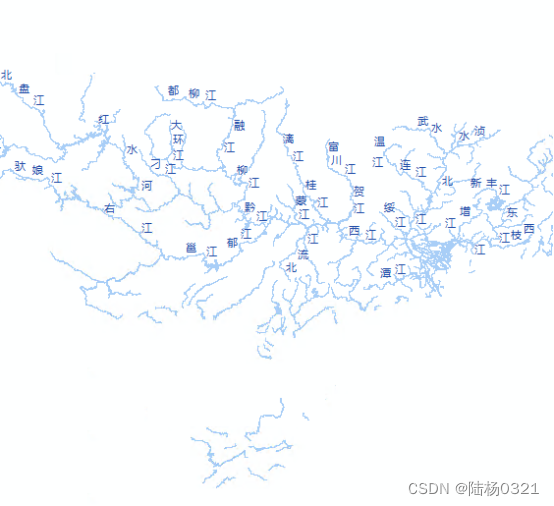

（1）创建注记层：右击图层，选择“将标注转换为注记”，标注即可转换为注记，如下图，初步生成注记比较凌乱，接下来我们需要设置按层级控制去整理设置注记样式。

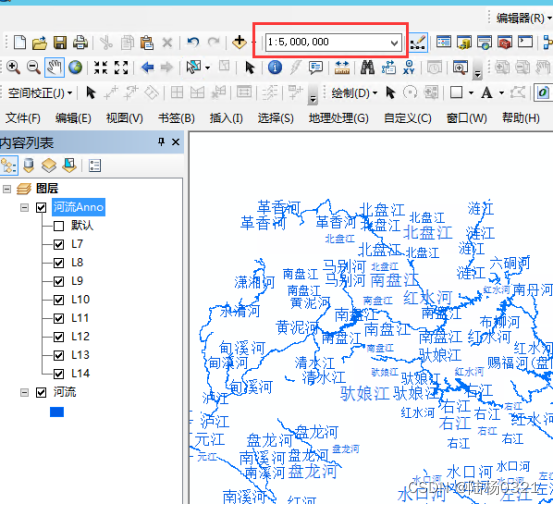

注意:转注记时设置一个比较合适的参考比例再转，参考比例涉及到后面按层级控制后注记的字号设置，建议参考比例设置为控制比例的中间比例，参考比例设置可在比例这里输入特定比例，然后再转注记即可。

 4.美化地图

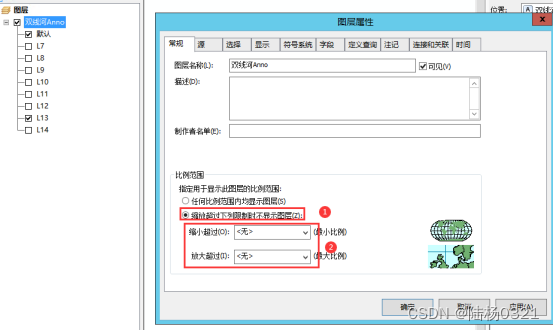

1. 图层控制：先设置每一个注记层的比例控制，再具体调整注记的字体、晕圈、字号大小。

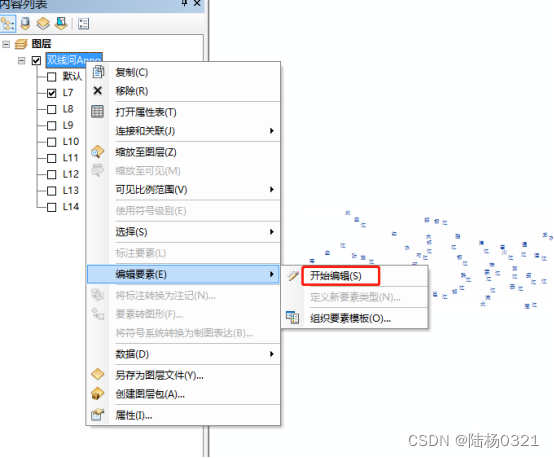

2.修改样式:右键点击河流注记图层，点击“编辑要素”下的开始编辑，可在属性表修改注记的样式（显示层级、是否放置、字体、字号、对齐方式、是否加粗、是否斜体等）或在绘图工具条中用选择工具选中注记调整注记样式，建议用绘图工具修改样式。

注记编辑步骤

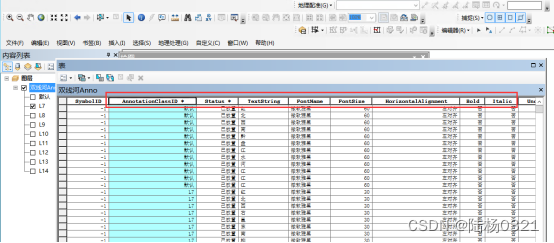

属性表修改样式

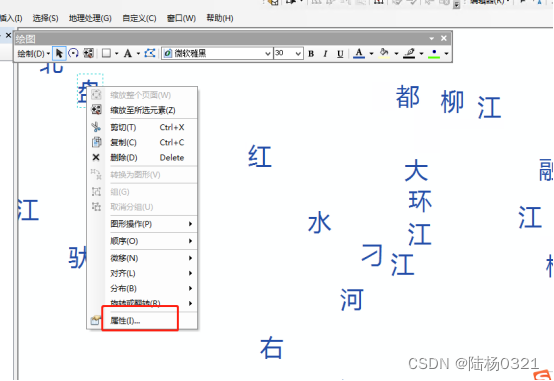

绘图工具修改样式

 注：晕圈的修改只能通过属性面板中的晕圈设置来调整。

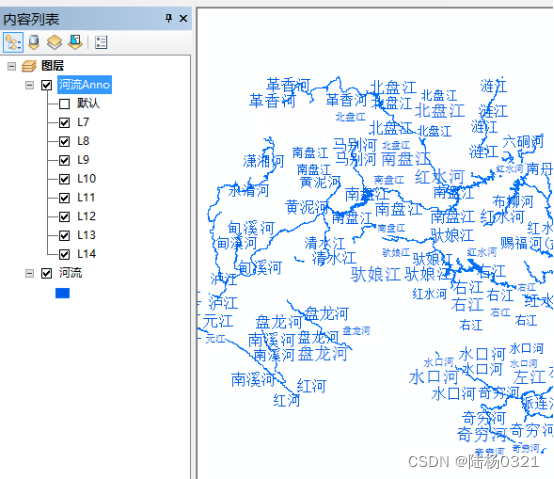

最终效果：

注记层设置注意事项:

1）参考比例尺：转注记是参考比例一定要设置为你需要展示的比例范围中间数。

2）注记颜色修改：注记颜色的修改建议从绘图工具修改，较为直观。

3）晕圈设置：晕圈的设置只能通过绘图工具的属性设置。

4）修改符号系统中“替换符号集合中的各种符号”：不建议采用此功能，如采用后，在属性表或者绘图工具中设置修改的样式将不起效果。

5）未放置：转完注记后一定要将属性表中放置字段都修改为已放置，因多层标注转注记是采用了标注的避让功能，部分图层的注记暂时隐藏了，如不都修改为已放置，在设置某层级的时候将发现地图上缺少了个工程的注记。
