利用ArcMap渲染DEM的两种方式

为了更加直观的显示地形效果，通常需要对原始DEM进行渲染及添加立体效果。下面详细介绍两种渲染方式以及优缺点。

一、准备工作

1.安装arcmap桌面软件；

2.DEM数据，数据可在公网上下载，目前了解到DEM公开的数据精度有30、12.5米。

二、渲染方式

方式一 通过生成山体阴影辅助完成渲染

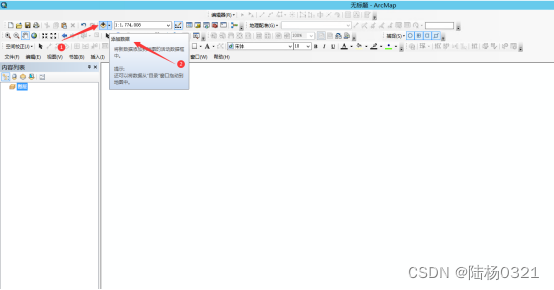

1.将准备好的DEM加载到arcmap软件中，如下图

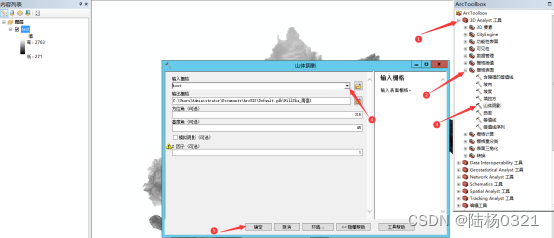

2.根据现有数据生成山体阴影。ArcToolbox -> 3DAnalyst 工具 -> 栅格表面 -> 山体阴影，打开生成山体阴影的对话框，输入数据源选择DEM图层，其他参数默认，最后点击确认。

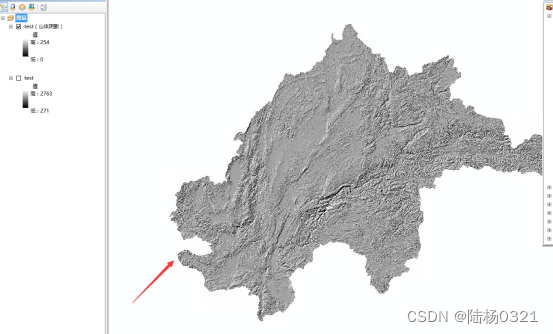

生成山体阴影结果如下图：

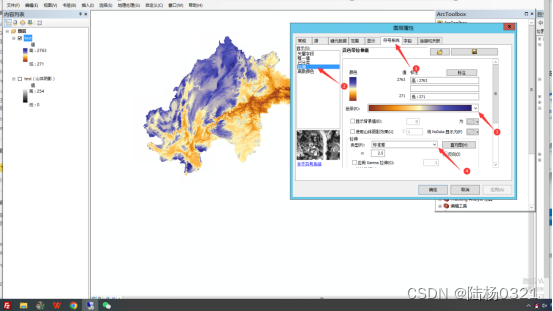

3.单击原始DEM,在属性的符号系统中设置渲染色带,在图层属性中选择符合系统，在截图中2位置选择拉伸显示，在3位置的下拉列表可以选择渲染色带，也可自行设置，在4位置选择拉伸的类型，一般默认显示，最后点击确定。

效果如下图，放大仔细看DEM渲染图是没有立体效果，这是因为图层叠加遮盖了下层的山体阴影。

4.设置图层透明度，右击DEM原始数据，选择属性->显示，在显示面板下设置透明度为45%，这个透明度的值是比较理想的，大家也可以根据自己的需求上下浮动调整，最后点击确定，如下图：

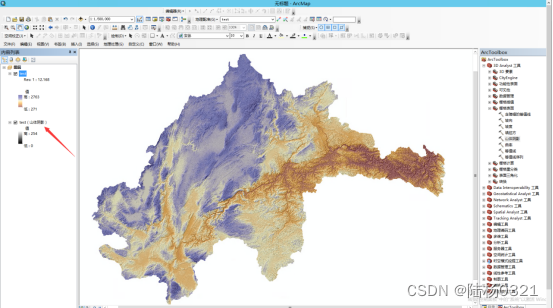

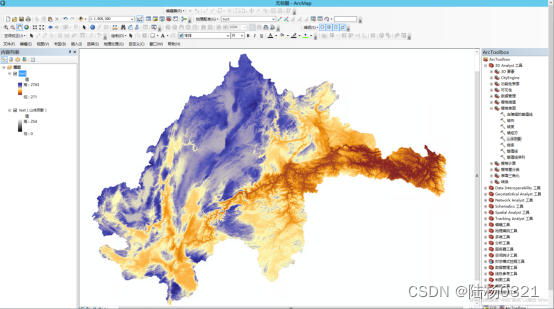

效果如下图，此时的DEM渲染图已经有立体效果了。这里有个地方需要注意，山体阴影的数据必须拖至色带渲染图的下层，如下图设置。

方法二 通过“渲染地貌函数”直接渲染

1.将准备好的DEM加载到arcmap软件中，如下图：

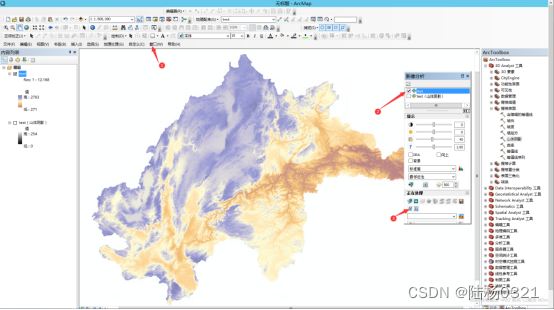

2.点击arcmap菜单栏上的窗口->影像分析，在影像分析弹框中选中需要渲染的DEM,然后点击4位置添加函数。这里有个地方需要注意，必须在截图中3位置选用要渲染的图层，如果没有选中任何一个图层，位置4的函数按钮呈灰色状态，这个时候函数是点不出来的。

3.在弹出的函数框模板编辑器中，点击标识函数->插入函数->渲染地貌函数，如下图：

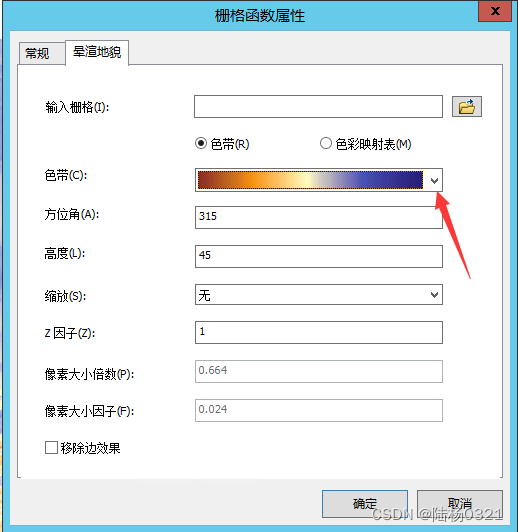

4.在弹出的栅格函数属性框中选择渲染色带，如软件自带色带不能满足需求，可以自行设置，其他参数默认，最后点击确定即可。

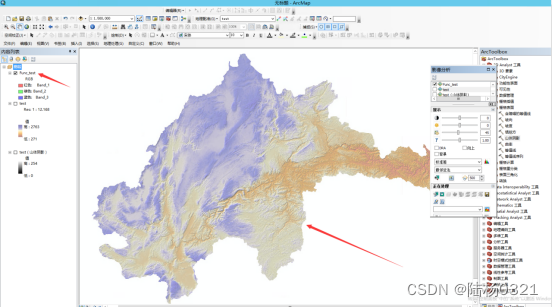

通过“渲染地貌函数”渲染出来的DEM渲染图效果如下图。

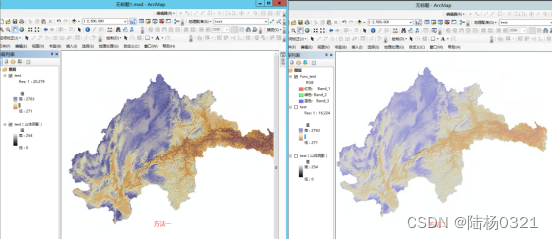

两种渲染方式对比如下图。

三、优缺点

通过山体阴影辅助的DEM渲染方式：

缺点：1.DEM渲染图除了原始数据外还增加了山体阴影的数据，数据量增加；

          2.渲染图叠加山体阴影需设置一定的透明度才能显示立体效果，原始渲染图增加透明度后，效果颜色与设置值略微有点色差，底下的山体阴影颜色透上来，整体色调略显脏。

通过“渲染地貌函数”完成的DEM渲染方式：

优点：渲染步骤较为简便。

缺点：通过该工具渲染出来的DEM渲染图需要购买有图像分析功能的Arcgis Server才可进行发布服务，否则会提示错误信息。
