如何用AP525采集【车机播放的扫频信号】的频响曲线

一.测试目的

车机播放20~20khz的扫频信号，这个信号从功放的输出端（eg. CH1）接入到AP525的模拟输入端（eg. Analog input）,通过APx500 软件分析采集回来的扫频信号的频响曲线

二.APx500输出输入配置

三.生成扫频信号

1.选中扫频类型和点数

选择扫频类型，一般用对数扫频；点数越多，精度越高，一般200个点就差不多了

2.重命名并生成wav文件

注意生成的wav文件是0db的标准化音频

3.把wav文件对应的csv文件保存到工程文件里

4.播放的wav文件必须与生成wav文件时产生的csv文件匹配

四.采集频响曲线

1.开始扫频

选中RMS Level图表，先点击Start，开始“Stepped Frequency Sweep”，然后在车机端播放刚刚生成的扫频信号

注意需要在车机端选择合适的音量，以免出现波形失真，如下图

2.点击开始后，会出现下面的等待信号

3.扫频过程中

4.扫频完成

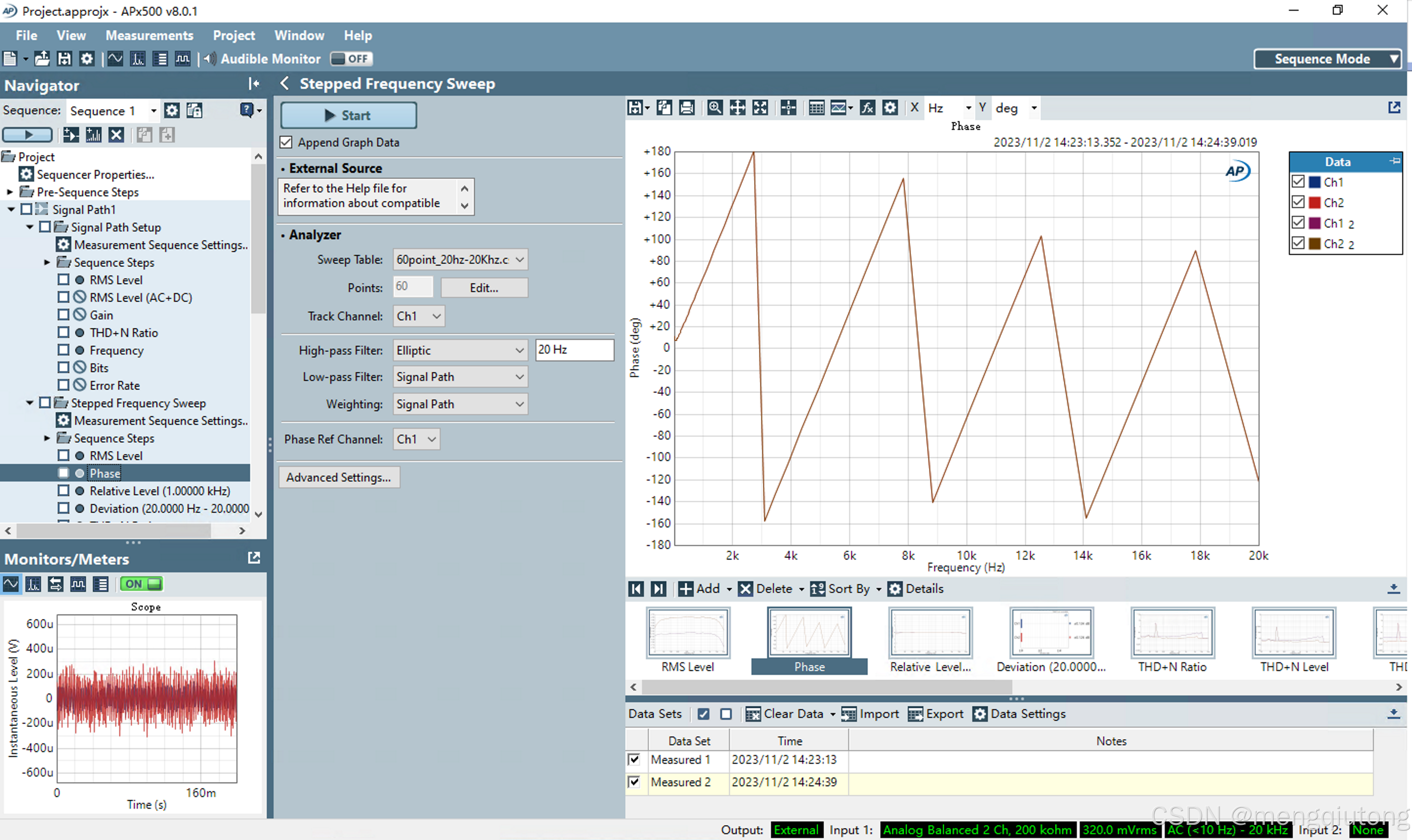

5.扫频结果
