网络工程师必备，华为/思科/华三交换机命令对比

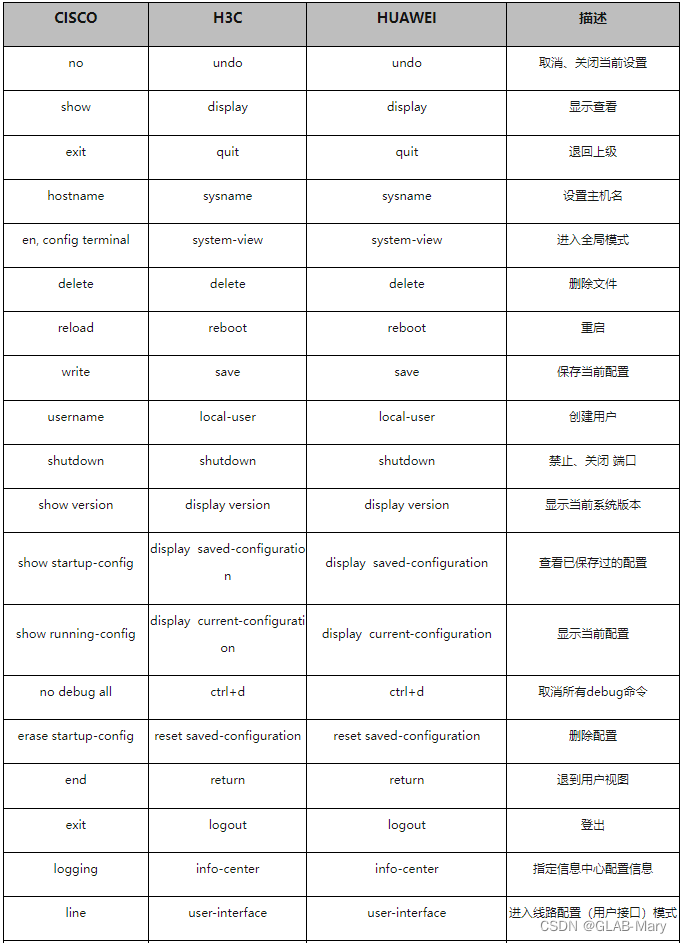

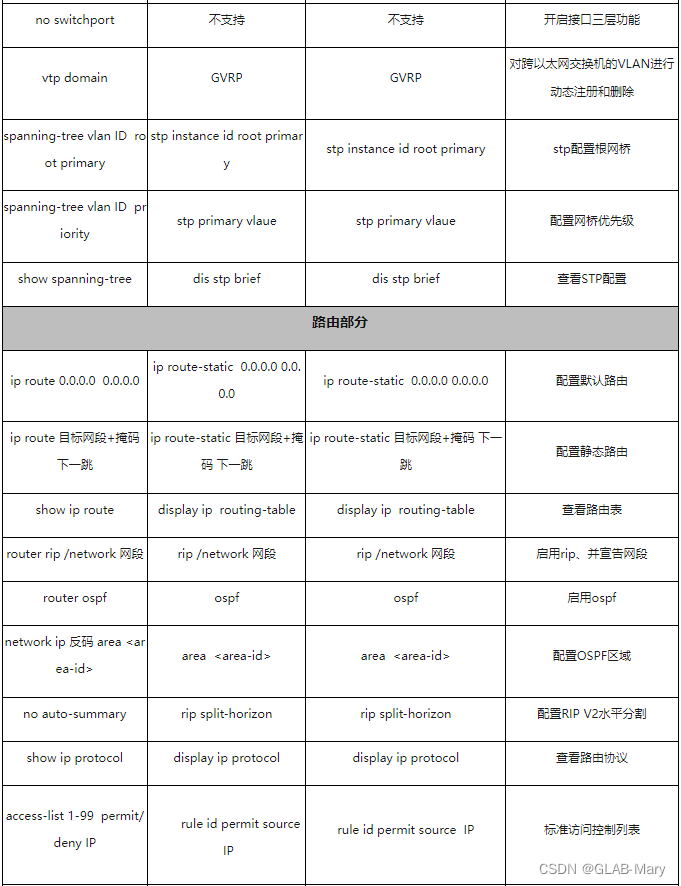

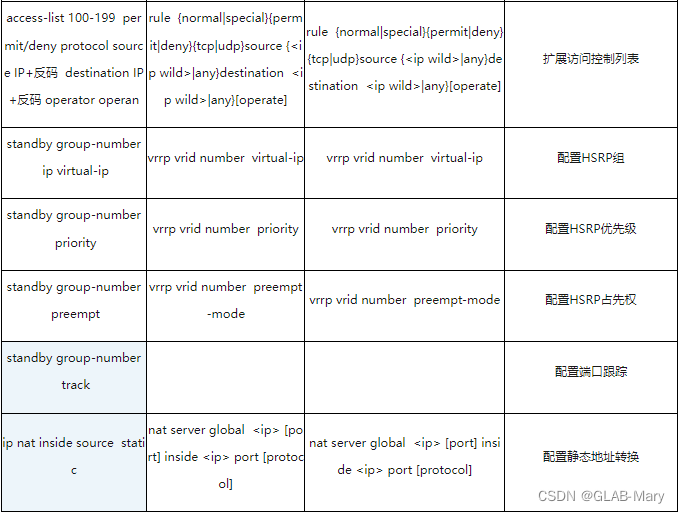

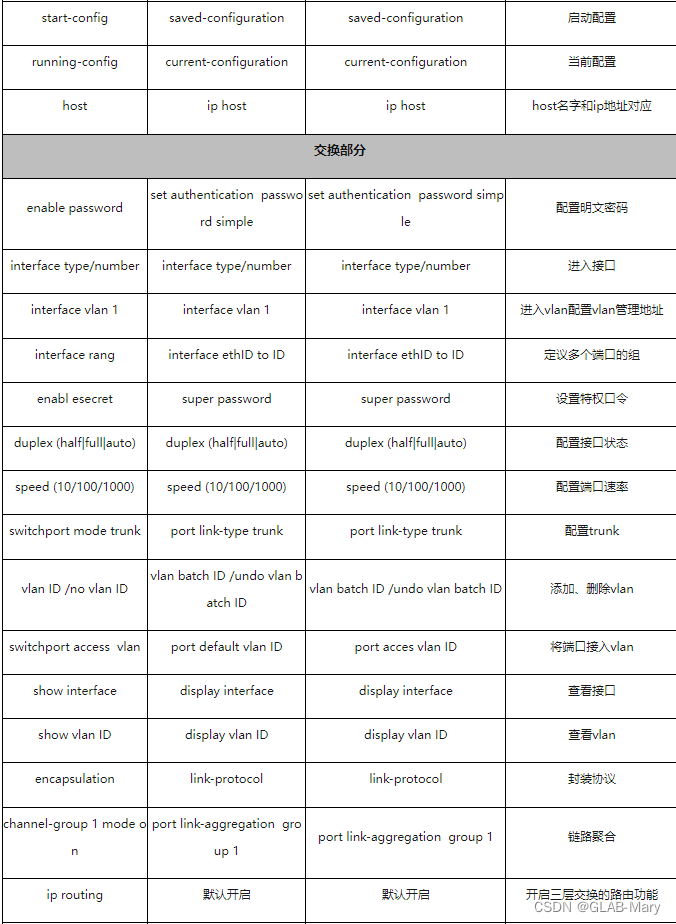

本期对华为/思科/华三交换机配置命令对比,来看下他们的区别在哪里，这里对命令做了个汇总，平时对命令不熟的朋友这次可以看下。









另外我们来看下华为与H3C的命令情况，方便大家进行对比。

一、华为交换机基础配置命令

1、创建vlan：

<Quidway>     //用户视图，也就是在Quidway模式下运行命令。
<Quidway>system-view      //进入配置视图
[Quidway] vlan 10       //创建vlan 10，并进入vlan10配置视图，如果vlan10存在就直接进入vlan10配置视图
[Quidway-vlan10] quit     //回到配置视图
[Quidway] vlan 100     //创建vlan 100，并进入vlan100配置视图，如果vlan10存在就直接进入vlan100配置视图

[Quidway-vlan100] quit     //回到配置视图

2、将端口加入到vlan中：

[Quidway] interface GigabitEthernet2/0/1    (10G光口)
[Quidway- GigabitEthernet2/0/1] port link-type access    //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 100   //将端口加入vlan100
[Quidway- GigabitEthernet2/0/1] quit       //回到配置视图

[Quidway] interface GigabitEthernet1/0/0       //进入1号插槽上的第一个千兆网口配置视图中。0代表1号口
[Quidway- GigabitEthernet1/0/0] port link-type access   //定义端口传输模式
[Quidway- GigabitEthernet2/0/1] port default vlan 10   //将这个端口加入到vlan10中
[Quidway- GigabitEthernet2/0/1] quit

3、将多个端口加入到VLAN中

<Quidway>system-view
[Quidway]vlan 10
[Quidway-vlan10]port GigabitEthernet 1/0/0 to 1/0/29   //将0到29号口加入到vlan10中
[Quidway-vlan10]quit

4、交换机配置IP地址

[Quidway] interface Vlanif100     // 进入vlan100接口视图与vlan 100命令进入的地方不同
[Quidway-Vlanif100] ip address 119.167.200.90 255.255.255.252      // 定义vlan100管理IP三层 交换网关路由
[Quidway-Vlanif100] quit       //返回视图
[Quidway] interface Vlanif10    // 进入vlan10接口视图与vlan 10命令进入的地方不同
[Quidway-Vlanif10] ip address 119.167.206.129 255.255.255.128    // 定义vlan10管理IP三层交换网关路由

[Quidway-Vlanif10] quit

5、配置默认网关：

[Quidway]ip route-static 0.0.0.0 0.0.0.0 119.167.200.89 //配置默认网关。

6、 交换机保存设置和重置命令

<Quidway>save        //保存配置信息
<Quidway>reset saved-configuration     //重置交换机的配置
<Quidway>reboot      //重新启动交换机

7、交换机常用的显示命令

用户视图模式下：
<Quidway>display current-configuration     //显示现在交换机正在运行的配置明细
<Quidway>display device       //显示各设备状态
<Quidway>display interface ？    //显示个端口状态，用？可以查看后边跟的选项
<Quidway>display version      //查看交换机固件版本信息
<Quidway>display vlan ？      // 查看vlan的配置信息

8、恢复交换机出厂设置

<Quidway>reset saved-configuration    //重置交换机的配置

二、H3C交换机的基本配置

我们先来了解下h3c的配置命令与功能，都是常用的，基本上大部分网络配置都少不了这些命令。

1、基本配置<H3C>           //用户直行模式提示符,用户视图 <H3C>system-view        //进入配置视图
[H3C] sysname xxx     //设置主机名成为xxx这里使用修改特权用户密码

2、用户配置

<H3C>system-view

[H3C]super password H3C         //设置用户分级密码

[H3C]undo superpassword         //删除用户分级密码

[H3C]localuser bigheap 1234561         //Web网管用户设置,1为管理级用户

[H3C]undo localuser bigheap        //删除Web网管用户

[H3C]user-interface aux 0         //只支持0

[H3C-Aux]idle-timeout 250         //设置超时为2分50秒,若为0则表示不超时,默认为5分钟

[H3C-Aux]undoidle-timeout         //恢复默认值

[H3C]user-interface vty 0         //只支持0和1

[H3C-vty]idle-timeout 250         //设置超时为2分50秒,若为0则表示不超时,默认为5分钟

[H3C-vty]undoidle-timeout         //恢复默认值

[H3C-vty]set authentication password123456         //设置telnet密码,必须设置

[H3C-vty]undo set authenticationpassword      //取消密码

[H3C]displayusers         //显示用户

[H3C]displayuser-interface         //用户界面状态

3、vlan配置

[H3C]vlan 2                //创建VLAN2

[H3C]undo vlanall         //删除除缺省VLAN外的所有VLAN,缺省VLAN不能被删除

[H3C-vlan2]port Ethernet 0/4 to Ethernet0/7         //将4到7号端口加入到VLAN2中,此命令只能用来加access端口,不能用来增加trunk或者hybrid端口

[H3C-vlan2]port-isolate enable       //打开VLAN内端口隔离特性，不能二层转发,默认不启用该功能

[H3C-Ethernet0/4]port-isolate uplink-portvlan 2       //设置4为VLAN2的隔离上行端口，用于转发二层数据,只能配置一个上行端口,若为trunk,则建议允许所有VLAN通过,隔离不能与汇聚同时配置

[H3C]display vlan all         //显示所有VLAN的详细信息

[H3C]user-group 20         //创建user-group 20，默认只存在user-group 1

[H3C-UserGroup20]port Ethernet 0/4 toEthernet 0/7         //将4到7号端口加入到VLAN20中，初始时都属于user-group 1中

[H3C]display user-group 20         //显示user-group 20的相关信息

四、交换机ip配置

[H3C]vlan 20                //创建vlan

[H3C]management-vlan 20          //管理vlan

[H3C]interface vlan-interface 20         //进入并管理vlan20

[H3C]undo interface vlan-interface 20         //删除管理VLAN端口

[H3C-Vlan-interface20]ip address192.168.1.2 255.255.255.0      //配置管理VLAN接口静态IP地址

[H3C-Vlan-interface20]undo ipaddress         //删除IP地址

[H3C-Vlan-interface20]ip gateway 192.168.1.1         //指定缺省网关(默认无网关地址)

[H3C-Vlan-interface20]undo ip gateway

[H3C-Vlan-interface20]shutdown        //关闭接口

[H3C-Vlan-interface20]undo shutdown         //开启

[H3C]display ip         //显示管理VLAN接口IP的相关信息

[H3C]display interface vlan-interface20         //查看管理VLAN的接口信息

<H3C>debugging ip         //开启IP调试功能

<H3C>undo debugging ip

5、DHCP客户端配置

[H3C-Vlan-interface20]ip address dhcp-alloc        // 管理VLAN接口通过DHCP方式获取IP地址

[H3C-Vlan-interface20]undo ip address dhcp-alloc        // 取消

[H3C]display dhcp        //显示DHCP客户信息

<H3C>debugging dhcp-alloc         //开启DHCP调试功能

<H3C>undo debugging dhcp-alloc

6、端口配置

[H3C]interface Ethernet0/3             //进入端口

[H3C-Ethernet0/3]shutdown           //关闭端口

[H3C-Ethernet0/3]speed 100         //速率可为10,100,1000和auto(缺省)

[H3C-Ethernet0/3]duplexfull         //双工,可为half,full和auto，光口和汇聚后不能配置

[H3C-Ethernet0/3]flow-control        //开启流控，默认为关闭

[H3C-Ethernet0/3]broadcast-suppression 20         //设置抑制广播百分比为20%,可取5,10,20,100,缺省为100,同时组播和未知单播也受此影响

[H3C-Ethernet0/3]loopback internal         //内环测试

[H3C-Ethernet0/3]port link-type trunk         //设置链路的类型为trunk

[H3C-Ethernet0/3]port trunk pvid vlan 20         //设置20为该trunk的缺省VLAN，默认为1(trunk线路两端的PVID必须一致)

[H3C-Ethernet0/3]port access vlan 20         //将当前access端口加入指定的VLAN

[H3C-Ethernet0/3]port trunk permit vlanall         //允许所有的VLAN通过当前的trunk端口,可多次使用该命令

[H3C-Ethernet0/3]mdiauto         //设置以太端口为自动监测,normal为直通线,across为交叉线

[H3C]link-aggregation Ethernet 0/1 toEthernet 0/4         //将1-4口加入汇聚组,1为主端口,两端需要同时配置,设置了端口镜像以及端口隔离的端口无法汇聚

[H3C]undo link-aggregation Ethernet 0/1     //删除该汇聚组

[H3C]link-aggregation mode egress         //配置端口汇聚模式为根据目的MAC地址进行负荷分担,可选为  ingress,egress和both,缺省为both

[H3C]monitor-port Ethernet 0/2         //将该端口设置为镜像端口,必须先设置镜像端口,删除时必须先删除被镜像端口,而且它们不能同在一个端口,该端口不能在汇聚组中,设置新镜像端口时,新取代旧,被镜像不变

[H3C]mirroring-port Ethernet 0/3 toEthernet 0/4 both         //将端口3和4设置为被镜像端口,both为同时监控接收和发送的报文,inbound表示仅监控接收的报文,outbound表示仅监控发送的报文

[H3C]display mirror

[H3C]display interface Ethernet 0/3

<H3C>resetcounters         //清除所有端口的统计信息

[H3C]display link-aggregation Ethernet0/3         //显示端口汇聚信息

[H3C-Ethernet0/3]virtual-cable-test        //诊断该端口的电路状况

7、qos优先级配置

  QoS配置步骤：设置端口的优先级,设置交换机信任报文的优先级方式,队列调度,端口限速

[H3C-Ethernet0/3]priority 7         //设置端口优先级为7，默认为0

[H3C]priority-trustcos         //设置交换机信任报文的优先级方式为cos(802.1p优先级,缺省值),还可以设为dscp方式

[H3C]queue-scheduler hq-wrr 2 4 6 8         //设置队列调度算法为HQ-WRR(默认为WRR),权重为2,4,6,8

[H3C-Ethernet0/3]line-rate inbound 29      //将端口进口速率限制为2Mbps,取1-28时,速率为rate*8*1024/125,即64,128,192...1.792M；

29-127时,速率为(rate-27)*1024,即2M,3M,4M...100M。

[H3C]displayqueue-scheduler         //显示队列调度模式及参数

[H3C]displaypriority-trust         //显示优先级信任模式
