概述

本文主要介绍Arduino Pro Mini的相关信息，包括板块的资源介绍，原理图各个模块的功能，还介绍如何使用Arduino IDE下载程序的方法和步骤。

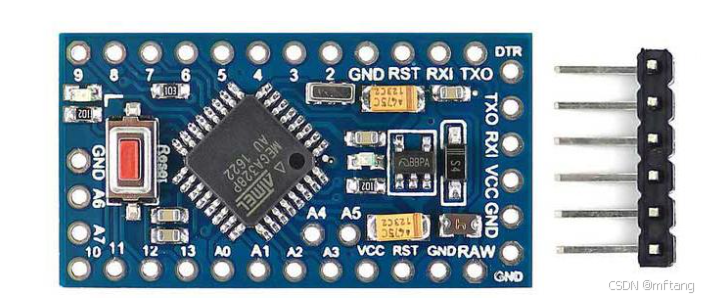

1 Pro Mini板卡介绍

Pro Mini是一种Arduino开发板，它是Arduino系列中的一员。Pro Mini板卡小巧、灵活，适合需要空间有限的项目。以下是Pro Mini板卡的一些主要特点和介绍：

尺寸小：Pro Mini板卡尺寸为33mm×18mm，非常小巧，适合嵌入式开发和紧凑的项目。

强大的处理能力：Pro Mini基于ATmega328P微控制器，频率为16MHz。它具有14个数字输入/输出引脚，其中6个引脚可用作PWM输出。

电源供应：Pro Mini支持5V和3.3V电源供应，具有电源选择开关，可根据项目需求进行选择。

通信接口：Pro Mini板卡具有一个UART串行接口和一个I2C接口，可以与其他设备进行通信。

兼容性：Pro Mini与Arduino IDE兼容，可以使用Arduino编程语言进行开发。它也与大部分Arduino扩展板和传感器兼容。

简单易用：Pro Mini板卡上有一个USB转串口芯片，可以直接通过USB接口进行编程和调试。同时，板卡上的引脚标注清晰，使用方便。

适用范围广：Pro Mini适用于各种项目，如智能家居、机器人、传感器网络等。

2 板卡资源介绍

2.1 技术参数


微控制器	ATmega328P系列*
板级电源	3.35 -12 V（3.3V 型号）或 5 - 12 V（5V 型号）
电路工作电压	3.3V或5V（取决于型号）
数字 I/O 引脚	14
PWM 引脚	6
