STM32时钟管理系统深度解析与应用

目录

概述

1 时钟树架构概述

1. 1 时钟源选择

1.2 时钟分配路径

2 核心配置流程(以STM32F4为例)

2.1 HSE+PLL配置72MHz系统时钟

2.2 外设时钟使能规范

3 高级时钟管理技术

3.1 动态时钟切换

3.2 时钟安全系统(CSS)

3.3 低功耗模式时钟控制

4 时钟配置验证方法

4.1 寄存器检查法

4.2 示波器测量法

4.3 调试工具监测

5 典型问题解决方案

5.1 时钟配置失败

5.2 外设无响应

5.3 异常功耗

6 最佳实践建议

7 总结


概述

本文主要介绍STM32时钟管理系统的相关内容。在STM32微控制器中,时钟管理系统起着关键的作用,它负责提供和管理微控制器中各个模块和外设的时钟信号。STM32的时钟管理系统包括以下几个主要部分:内部振荡器,PLL(锁相环),RCC(重置和时钟控制器),以及外设时钟控制。

1 时钟树架构概述

STM32时钟系统采用多级联结构,以灵活满足不同外设的时序需求,典型时钟树包含以下核心组件:

1. 1 时钟源选择

时钟源 频率范围 用途 特点
HSI (内部高速) 8/16/48 MHz 系统时钟备用源 低精度 (±1%),快速启动
HSE (外部高速) 4-48 MHz 主系统时钟源 高精度 (晶体/陶瓷谐振器)
LSI (内部低速) 32-128 kHz 独立看门狗、RTC 低功耗,精度较低
LSE (外部低速) 32.768 kHz 精准RTC时钟 高精度 (手表晶体)

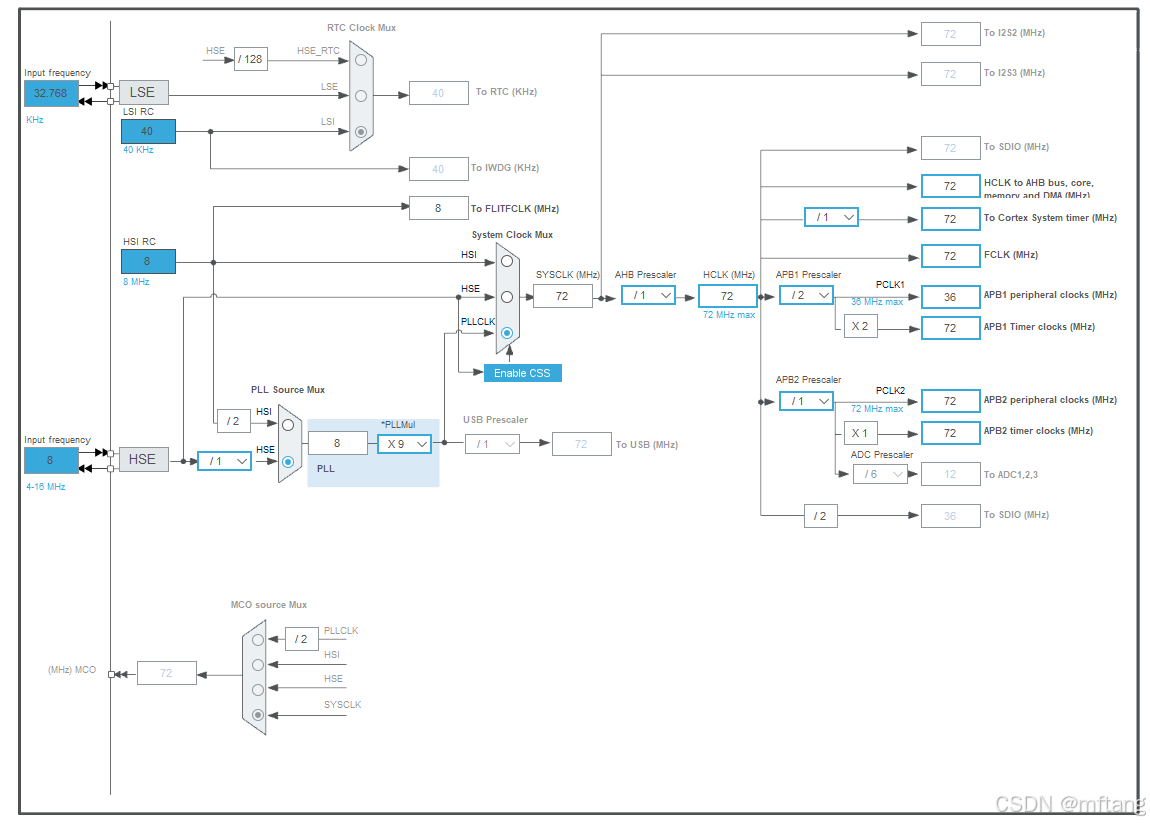

STM32F103RCTX的时钟配置框图

1.2 时钟分配路径



                              +-> AHB预分频器 -> AHB总线(CPU、内存、DMA)
                              |
PLL输出 -> 系统时钟选择器 ---+-> APB1预分频器 -> APB1低速外设(TIM2-7, I2C1, USART2...)
                              |
                              +-> APB2预分频器 -> APB2高速外设(TIM1, SPI1, ADC...)

2 核心配置流程(以STM32F4为例)

2.1 HSE+PLL配置72MHz系统时钟



// 使用CubeMX生成代码框架
void SystemClock_Config(void)
{
    RCC_OscInitTypeDef RCC_OscInit = {0};
    RCC_ClkInitTypeDef RCC_ClkInit = {0};

    // 配置HSE和PLL
    RCC_OscInit.OscillatorType = RCC_OSCILLATORTYPE_HSE;
    RCC_OscInit.HSEState = RCC_HSE_ON;
    RCC_OscInit.PLL.PLLState = RCC_PLL_ON;
    RCC_OscInit.PLL.PLLSource = RCC_PLLSOURCE_HSE;
    RCC_OscInit.PLL.PLLM = 8;          // HSE=8MHz时,M分频=8 → 1MHz
    RCC_OscInit.PLL.PLLN
