浅析mpeg-ts封装结构

一、引言

因为Apple公司提出的HLS(http live streaming)格式的流行，mpeg-ts封装的文件在互联网上已经随处可见。这套体系的强大之处就在于它的简单，试想，只要你有工具可以把一个或多个视频文件切割成一堆的小ts文件，并且生成一个内容非常简单的m3u8文件，然后只要有一个标准的web server（apache, nginx）就能对外提供点播视频流媒体服务了。假如可以对直播数据流进行切片存储成小文件，那就又具备了直播流媒体服务能力。

本文在此不对流媒体的应用进行研究，仅是对mpeg-ts格式进行分析，而分析的手段则是依照mpeg-ts的specification说明文档进行解构。之后会介绍一个非常好用的解析库bitstream，并提供据此库实现的ts解析工具与大家共同学习探讨。

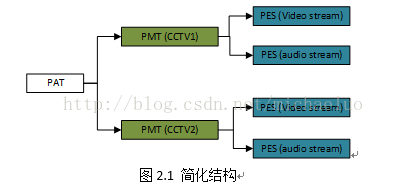

二、基本结构

TS流的最小数据单元是188字节，所以可以认为一个TS文件的长度一定是188的整数倍。

2.1 TS包头部解析

    TS包的头部固定占据四字节，这4个字节总共32bit分布着9个字段，现在对这些字段进行说明。

字段名称	长度	描述	备注
sync_byte	8 bit	同步字节	永远为0x47，可用作ts包是否完整的判断
Error indicator	1 bit	传输误码指示符
Payload unit start indicator	1 bit	有效单元荷载起始指示符	当若干TS包构成一个独立单元时，可以此作为判断依据
Transport priority	1 bit	优先传输
PID	13 bit	包标识符	最重要的字段，标识该包所属的流
Transport scrambling control	2 bit	传输控制标识
Adaption field control	1 bit	自适应区标识	此标志被置1意味着包内还有附加数据
Playload flag	1 bit	有效载荷标识	是否含有负载数据
Continue counter	4 bit	连续计数器	这是一个在0~15之间循环的数字，可用来判断TS包是否连续



  通过头部四字包含的这9个字段数据，我们可以做的事情有：

1.     取得流PID（最重要）

2.     判断TS流是否完整

3.     判断TS流是否连续



2.2 Adaptation field解析

Adaptation field是自适应数据区，用以指示接下来的数据是否为逻辑上独立的一段内容，并且存放了PCR信息。



字段名称	长度	描述	备注
adaptation_field_length	8 bit	自适应区长度	值为0 表示仅为占位符，大于0则指示自适应区长度
discontinuity_indicator	1 bit	非连续提示符	值为1时说明基准时间戳发生变化，PCR值重置
random_access_indicator	1 bit	随机访问提示符	值为1表示该PES包是一帧视频或者音频的起始包
elementary_stream_priority_indicator	1 bit	元组流优先提示符	值为1表示ES包数据优先于其他包的数据
PCR_flag	1 bit	PCR标志	值为1表示自适区存在PCR值
OPCR_flag	1 bit	OPCR标志	值为1表示自适区存在OPCR值
splicing_point_flag	1 bit	分割点标志	值为1表示存在splice_countdown字段
transport_private_data_flag	1 bit	传输私有数据标志	值为1表示自适区内包含一段或多段私有数据
adaptation_field_extension_flag	1 bit	自适应区扩展标志	值为1 时表示自适区内存在扩展数据
program_clock_reference_base	33 bit	节目参考时间基线	占30位，其分布规律为从最高位3位起，间隔一个marker，然后每15位一段
reserved	6 bit
program_clock_reference_extension	9 bit	节目参考时钟扩展	基准PCR的扩展

2.3 PAT包解析

根据从头部取得的PID我们接下来要做的一件事情就是确定这个PID所属的类型。而类型可分为TS固有类型与音视频流类型等。TS流的特点是没有严格意义上的起始或结束部分，所以也不能像mp4或者avi格式那样从meta域取得整体信息，这样我们势必要有一个办法知道当前的TS流的结构是怎样的，包含哪些音视频流等。所有的一切都要从一个叫做PAT的包开始，就像世界来自上帝七天创世纪，宇宙始于大爆炸，你要结婚总要从遇见一个姑娘开始。

TS固有类型的第一个要知道的就是PAT包，它的全称是Program Association Table（节目关联表），要说明它的作用先从介绍它的结构开始。

        如何判断是否PAT包？非常简单，2.1节中我们看到有PID这个字段，PID的值等于0就对了。0，这个在计算机程序中无比神圣的数字被赋予了PAT了，也可见PAT对于TS的重要性。PAT包采用section格式封装，section结构简单说来可分为头部与负载区，头部区由若通用干字段组成，下面对其结构进行说明。

字段名称	长度	描述	备注
Table id	8 bit	表标识	值为0 代表是PAT表
section_syntax_indicator	1 bit	段同步提示符	默认设置为1
‘0’	1 bit
reserved	2 bit
section_length	12 bit	段长度	段总长度，包括CRC值在内
transport_stream_id	16 bit	传输流标识	可由用户自定义的传输流标识
reserved	2 bit
version_number	5 bit	版本号	在1至32数值之间递增，当current_next_indicator为1 时是当前可用的，为0则代表当然无效，需要等待下一个PAT
current_next_indicator	1 bit	当前后续提示	为1 时是当前可用的，为0则代表当然无效，需要等待下一个PAT
section_number	8 bit	段号	起始段号为0，随着段数加1
last_section_number	8 bit	最后段号	最大的段号
program_number	16 bit	节目号	用于在PAT包内区分不同节目
reserved	3 bit
program_map_PID	13 bit	节目映射标识	每个节目的PID值，可由用户自行定义，但须保证唯一
CRC_32	32 bit	循环校验值	用于判断section段是否完整

2.4 PMT包解析

        PMT包括了一个节目相关的所有流信息。流这个概念对应的是一路音频或一路视频。我们知道，一个节目播放时有图像也有声音，但在编码层面它们往往是分开并且独立的，因为它们在最终呈现时是由不同的硬件设备来渲染的。音频与视频的同步则要借助于PCR，它是同步参考时钟，决定着哪一帧画面与哪一段音频相对应。

字段名称	长度	描述	备注
Table id	8 bit	表标识	值设为0x02
section_syntax_indicator	1 bit	段同步提示符	必须设置为1
‘0’	1 bit
reserved	2 bit
section_length	12 bit	段长度	段总长度，包括CRC值在内
program_number	16 bit	节目号	一个单独节目的标识，在复合流中相关的音视频流要归在此标识下用以分流
reserved	2 bit
version_number	5 bit	版本号	在1至32数值之间递增，当current_next_indicator为1 时是当前可用的，为0则代表当然无效，需要等待下一个PMT
current_next_indicator	1 bit	接续提示符	当current_next_indicator为1 时是当前可用的，为0则代表当然无效，需要等待下一个PMT
section_number	8 bit	段号	此值应设为0x00
last_section_number	8 bit	最后段号	此值应设为0x00
reserved	3 bit
pcr_pid	13 bit	同步时钟标识	此节目所对应的同步参考时钟的标识号
reserved	4 bit
program_info_length	12 bit	节目信息长度	头两位置0，后10位数值表示所有信息的字节数
stream_type	8 bit	流类型	用以指示流的音视频属性
reserved	3 bit
elementary_PID	13 bit	元组标识	节目内包含的元组元素的标识号
reserved	4 bit
ES_info_length	12 bit	元组信息长度	无级描述信息的长度，内容紧跟其后
CRC_32	32 bit	循环校验值	用于判断section段是否完整



Streamtype值的列表：

0x00ITU-T | ISO/IEC Reserved

0x01ISO/IEC 11172 Video

0x02ITU-T Rec. H.262 | ISO/IEC 13818-2 Video or ISO/IEC 11172-2 constrainedparameter video stream

0x03ISO/IEC 11172 Audio

0x04ISO/IEC 13818-3 Audio

0x05ITU-T Rec. H.222.0 | ISO/IEC 13818-1 private_sections

0x06ITU-T Rec. H.222.0 | ISO/IEC 13818-1 PES packets containing private data

0x07ISO/IEC 13522 MHEG

0x08ITU-T Rec. H.222.0 | ISO/IEC 13818-1 Annex A DSM-CC

0x09ITU-T Rec. H.222.1

0x0AISO/IEC 13818-6 type A

0x0BISO/IEC 13818-6 type B

0x0CISO/IEC 13818-6 type C

0x0DISO/IEC 13818-6 type D

0x0EITU-T Rec. H.222.0 | ISO/IEC 13818-1 auxiliary

0x0FISO/IEC 13818-7 Audio with ADTS transport syntax

0x10ISO/IEC 14496-2 Visual

0x11ISO/IEC 14496-3 Audio with the LATM transport syntax as defined in ISO/IEC14496-3 / AMD 1

0x12ISO/IEC 14496-1 SL-packetized stream or FlexMux stream carried in PES packets

0x13ISO/IEC 14496-1 SL-packetized stream or FlexMux stream carried inISO/IEC14496_sections.

0x14ISO/IEC 13818-6 Synchronized Download Protocol

0x15-0x7FITU-T Rec. H.222.0 | ISO/IEC 13818-1 Reserved

0x80-0xFF User Private.

2.5SDT包解析

        SDT是流信息描述表，它的作用是传输节目的内容名称。例如我们在制作节目单时就可以从这个表中取出cctv 1, cctv2这样的内容名称。

字段名称	长度	描述	备注
Table id	8 bit	表标识	值设为0x02
section_syntax_indicator	1 bit	段同步提示符	必须设置为1
‘0’	1 bit
reserved	2 bit
section_length	12 bit	段长度	段总长度，包括CRC值在内
reserved	18 bit	节目号	一个单独节目的标识，在复合流中相关的音视频流要归在此标识下用以分流
version_number	5 bit	版本号	在1至32数值之间递增，当current_next_indicator为1 时是当前可用的，为0则代表当然无效，需要等待下一个PMT
current_next_indicator	1 bit	接续提示符	当current_next_indicator为1 时是当前可用的，为0则代表当然无效，需要等待下一个PMT
section_number	8 bit	段号	起始段号为0，随着段数加1
last_section_number	8 bit	最后段号	最大的段号
descriptor
CRC_32	32 bit	循环校验值	用于判断section段是否完整

2.6 PES包解析

        PES是一组ES包的集合，一个PES包内是一帧完整的视频或者音频数据。TS流的播放一般都会从关键帧所在的PES包起播。



字段名称	长度	描述	备注
packet_start_code_prefix	24 bit	Pes起始标识码	用于标识pes包起始，值为0x000001
stream_id	8 bit	流标识	用以区分ES的类型与序数
PES_packet_length	16 bit	包长度	PES包的总长度
'10'	2 bit
PES_scrambling_control	2 bit	扰流控制	用以指示PES包是否扰流模式
PES_priority	1 bit	优先级	值为1的包优先于值为0的包，合成器可据此判断包的先后
data_alignment_indicator	1 bit	数据排列指示符	值为1表示在PES包头之后紧跟着视频起始符或者音频同步位。
copyright	1 bit	版权标识	值为1表示PES包内容受版权保护
original_or_copy	8 bit	源或副本标识	值为1表示为源数据流，为0表示为副本
PTS_DTS_flags	2 bit	Pts与dts标志	值为01表示只有PTS，值为11表示同时有PTS与DTS
ESCR_flag	1 bit	Escr标志	值为1表示在PES头部有ESCR数据与其扩展字段
ES_rate_flag	1 bit	Es码率标志	值为1表示PES头部有es码率值
DSM_trick_mode_flag	1 bit	DSM伪装模式	值为1表示存在DSM伪装模式字段
additional_copy_info_flag	1 bit	附加复制信息标志	值为1表示存在附加复制信息字段
PES_CRC_flag	1 bit	循环校验标志	值为1表示存在PES包循环校验数据
PES_extension_flag	1 bit	扩展标志	值为1表示存在PES扩展数据
PES_header_data_length	8 bit	头部数据长度	除去以上字段之外接下来的数据长度
'0011'	4 bit
PTS [32..30]	3 bit
marker_bit	1 bit	标志位	值为1
PTS [29..15]	15 bit
marker_bit	1 bit	标志位	值为1
PTS [14..0]	15 bit
marker_bit	1 bit	标志位	值为1
'0001'	4 bit
DTS [32..30]	3 bit
marker_bit	1 bit	标志位	值为1
DTS [29..15]	15 bit
marker_bit	1 bit	标志位	值为1
DTS [14..0]	15 bit
marker_bit	1 bit	标志位	值为1

注意：PTS与DTS占30位，其分布规律为从最高位3位起，间隔一个marker，然后每15位一段。



三、参考文档

《ISO/IEC 13818-1》
