天线的主要技术指标及其含义- 辐射方向系数D

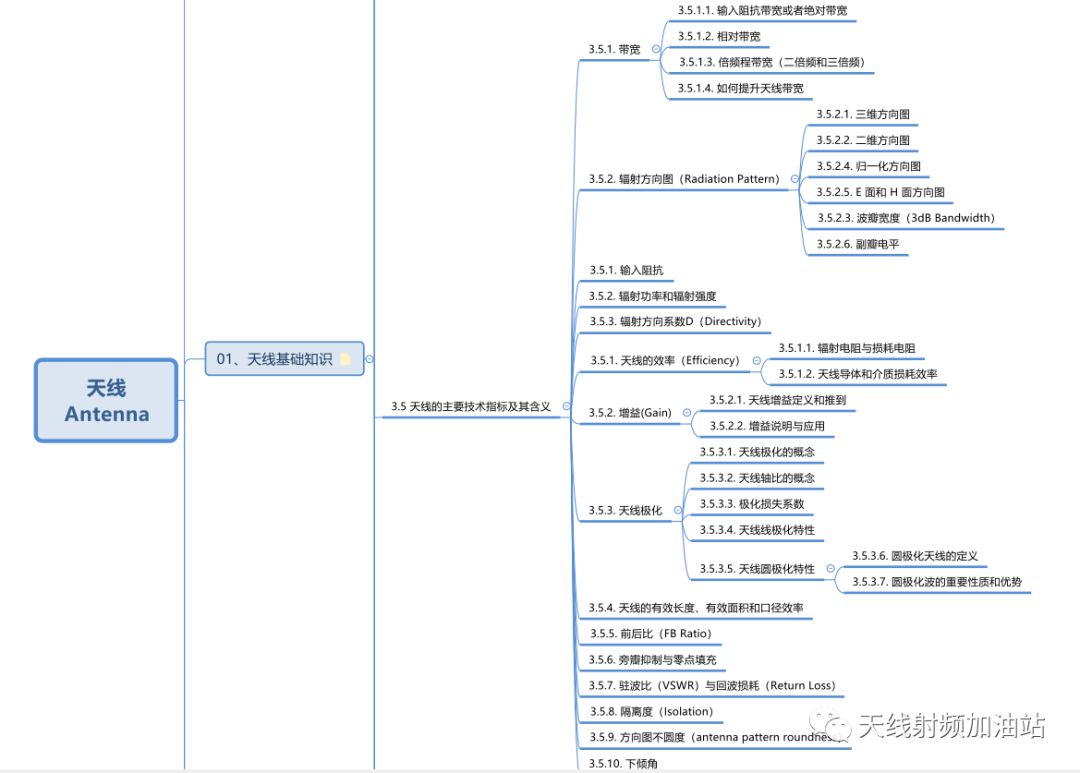

      大家好，我们将系统性的给大家分享天线和射频相关的知识，以下是我梳理的《天线基础》中"天线的主要技术指标及其含义"的思维导图，天线的主要技术指标及其含义在《天线基础》中是第三节，前面的基础基本没有太强的关联性，所以我们选择先给大家分享时长听见的相关主要技术指标；



        方向性图虽然一定程度上反映了天线辐射状态，但它是一个相对值，为了定量描述天线集中辐射程度，引进了方向性系数这一概念, 方向性系数是用来表征天线辐射能量集中程度的一个参数。

        天线在给定方向上的方向性系数 D( , θ0 ϕ0) 有两种定义方法，这两种定义方法最终得到的天线方向性系数结果表达式是一样的;

        定义方法 1：在相同辐射功率情况下，某天线在给定方向的辐射强度UPr(θ0 , ϕ0  )与理想点源天线在同一方向的辐射强度U0  (θ0 ,ϕ0) 之比。即

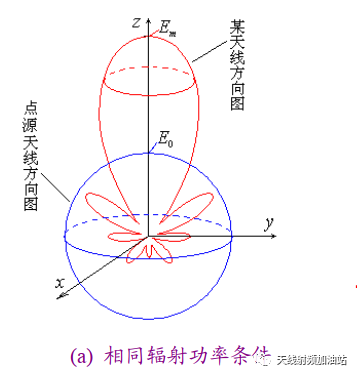

        在相同辐射功率条件下，各向同性的点源天线是把整个辐射功率均匀分布在一个球面上，球面上的辐射场强相等为 E0 。而有一定方向性的某天线则把这个辐射功率相对集中在某个方向上辐射出去，则这个方向上的辐射场强为Em 。显然 E0 小于 Em ，见图便知， Em 愈大，方向性系数 D 就愈大，则天线辐射就愈集中。

        定义方法 2：在给定方向产生相同电场强度下，理想点源天线的辐射功率与某天线辐射功率之比。即

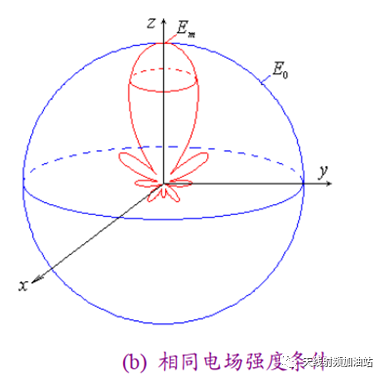

        在相同电场强度条件下，取 E0 = Em ，显然把整个辐射功率均匀分布在一个球面上的理想点源天线的辐射功率 Pr0 大于某天线的辐

        方向性系数表示是无量纲的量，工程上一般采用分贝表示

        方向性越尖锐的天线D越大，相反则D越小，若D=1，则表示为无方向性天线，是一个理想点源辐射场。
