【区分天线的感应近场区、辐射近场区和远场区 】

对于围绕着有限尺寸天线的场可以划分为两个主要的区域：感应近场区、辐射近场区(者菲斯涅耳（Fresnel）区)、远场区(弗朗霍法（Fraunhofer）区)，如下图所示：



参考上图，三区的分界线可取为半径



其中，L是天线的最大尺寸（米），λ是波长（米）。

感应近场区：

         又称为电抗近场区，是天线辐射场中紧邻天线口径的一个近场区域或者紧贴天线的周围。 射频信号加载到天线后，紧邻天线除了辐射场之外，有一个非辐射场。该场与距离的高次幂成反比，随着离开天线的距离增大迅速减小。在这个区域，由于电抗场占优势，该区域的界限通常取为距天线口径表面λ/2π处。从物理概念上讲，感应近场区是一个储能场，其中的电场与磁场的转换类似于变压器中的电场、磁场之间的转换，是一种感应场。

       在感应近场区中， 电磁场在时间上相位相差 90° ， 在某一时刻电场最大时磁场最小，磁场最大时电场最小，为振荡电磁场，没有向外辐射的能量；

辐射近场区：

       超过电抗近场区就到了辐射近场区，辐射近场区的电磁场已经脱离了天线的束缚，并作为电磁波进入空间。在辐射近场区中，辐射场占优势，并且辐射场的角度分布与距离天线口径的距离有关。对于通常的天线，此区域也称为菲涅尔区。

       在辐射近场区中， 开始有向外辐射的能量， 但存在交叉极化电场分量 ， 使得在平行于传播方向的平面内的合成电场为椭圆极化波；

辐射远场区：

       通常所说的远场区，又称为夫朗和费区。在该区域中，辐射场的角分布与距离无关。严格地讲，只有离天线无穷远处才能到达天线的远场区,可以理解为在该区域接收到的都是均匀平面波，在远场区域，场波瓣图的形状与到天线的距离无关。

       要进一步说明的是：辐射场中，能量是以电磁波形式向外传播，感应近场中射频能量以磁场、电场形式相互转换，并不向外传播。

        在远场区中，适当坐标系下的辐射电磁场只有 Eθ 和 Hϕ 分量，在时间上二者同相，空间上它们互相正交并垂直于传播方向，形成线极化辐射波；

        把天线周围的空间化分为三个区域的界限并不是严格的， 这只是在理论上给出了各个区域的参考界限。场在这些分界线上并不是突变的，而是连续渐变的。区域的划分还有其它标准，这里介绍的是最流行的一种。

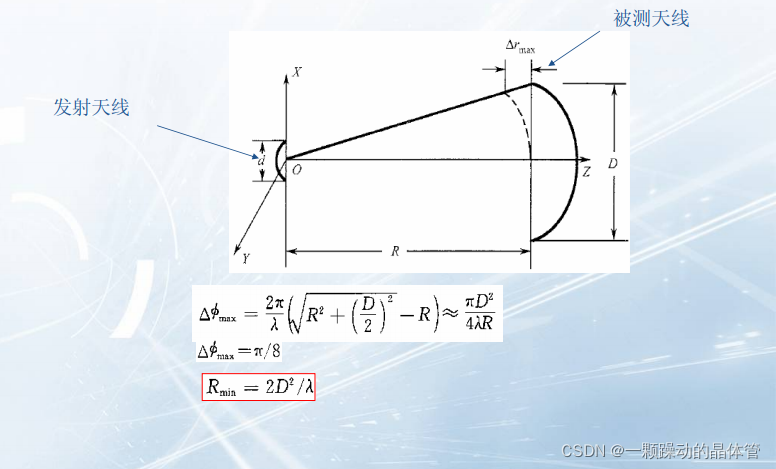

       微波暗室对天线的测试便遵循的这一规则，如下图所示，被测天线需要放置在发射天线的远场区；

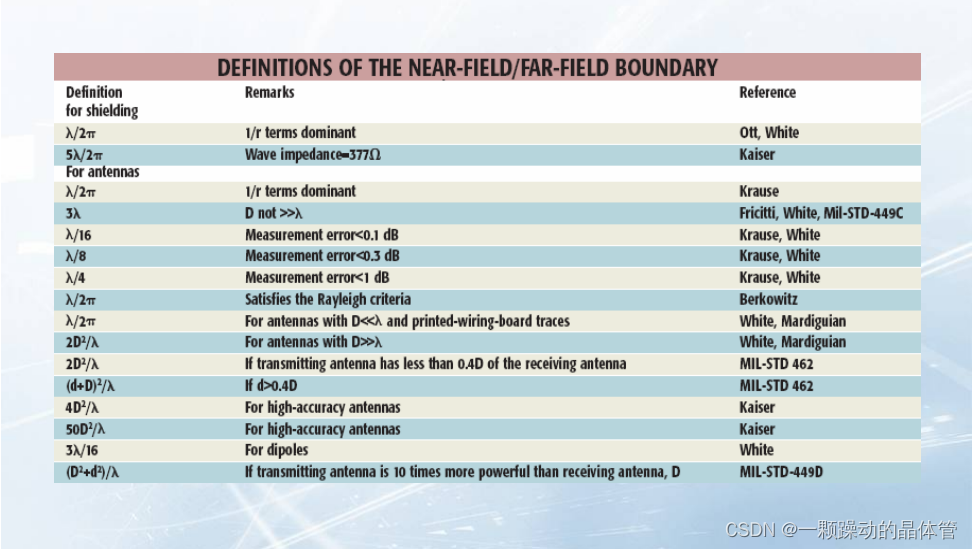

以下为同僚收集整理的对不同天线的场区划分边界，供大家学习参考；
