【如何选择到合适的天线-天线参数讲解 】

        很多的硬件工程师、系统工程师或者测试工程师在在做产品的时候有时需要选择实用到天线，对于很多非通信或者电磁学相关专业的同学来说，天线就是“玄学”；对于一个天线相关专业的人来说我们应该怎样选择到适合我们的天线呢？接下来我们慢慢聊……

       之前也有在一直给大家分享《天线的主要技术指标及其含义》中讲解了很多天线指标的理论含义，但是我们真正做应用选择的时候不需要理解那么深，简单的理解其基本含义就可以；

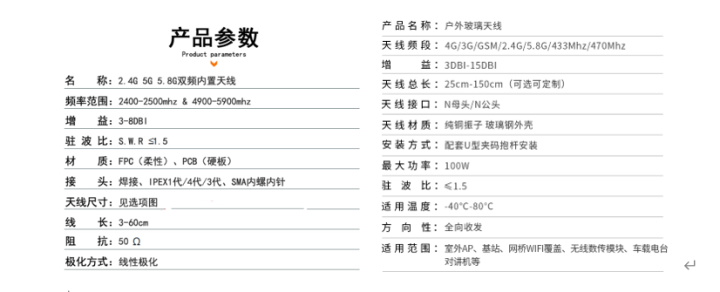

       以下是TB上找了两款天线的参数描述：



       可以看见，我们一般给出的天线的主要参数有频率范围、增益、天线材质、天线接头、驻波比VSWR、阻抗、极化方式、方向性、物理尺寸、最大功率等；我们要根据自己的需求需求找到最适合我们自己的天线；

       1、首选是选择天线的频率范围（天线频段），比如WIFI天线，那我们就选择2.4-2.48GHz范围的天线，这里的范围一般指的是S11≤-10dB的范围；

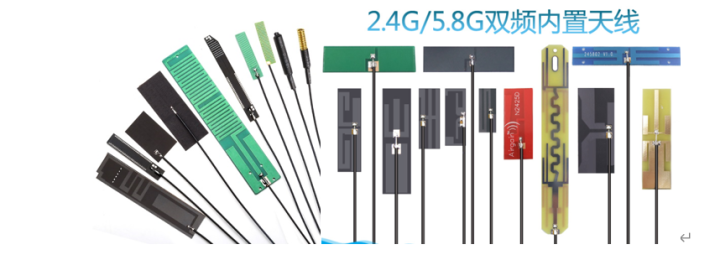

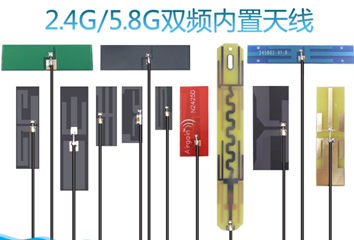

       2、我们是把天线安装在那里，需要选择对应尺寸的天线，比如外置我们可以选择玻璃钢天线、八木天线等等成品，内置可以选择柔性PCB天线、设计微带天线、陶瓷天线等等；

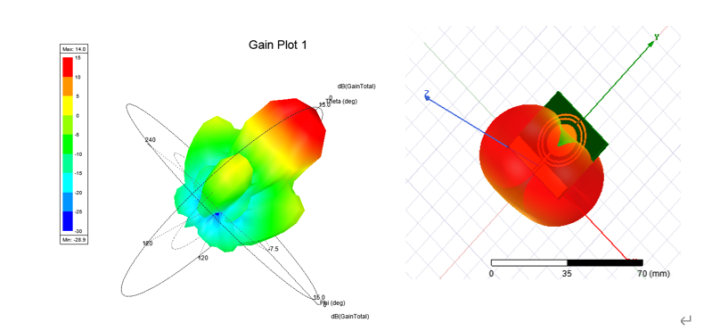

       3、方向性，就是你想选择一个定向天线还是全向天线；定向天线就是在一个方向上增益很轻，另外一个方向上增益很柔，全向天线者是“任何方向”上都有差不多的增益；比如：

​



       方向图的好会直接可能影响到我们的实用，比如我向选择一款全向天线，希望它每个方向都有较好的辐射增益，但是由于天线安装环境或者天线本身方向图的缺陷就会影响到我们的使用，在远距离极限情况可能某些方向接收或者接收不到信号；

        4、增益，增益的大小直接影响着整个通信的链路预算（通信距离），但是通常天线给出的增益都是方向图的最大方向上的增益（单位dBi），并不代表所有方向上的增益，所以一般全向天线还可以了解以下不圆度，定向天线可以了解以下副瓣电平和前后比这些指标；根据理论和测试经验，一般定义链路预算少6dB，则通信距离减半，比如一对2.4GHz无线模块链路预算是100dB（加上天线增益），通信距离是1km,那么94dB的链路预算，通信距离就是500m；

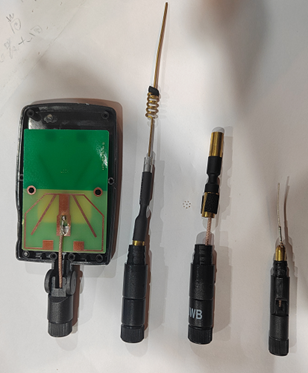

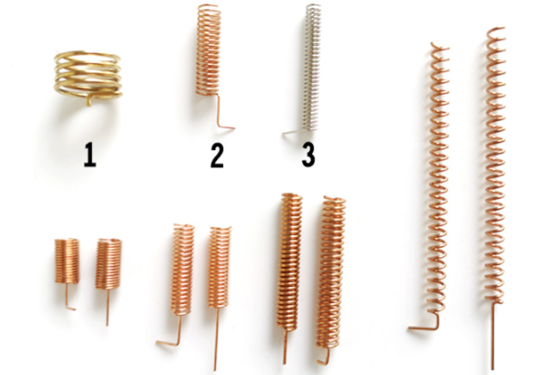

        5、天线材质，一般主要是说的天线本身的材质及外壳的材质，本身的材质常见的有微带PCB天线、FPC天线、铜片天线、铜管天线、弹簧天线等等；

​



​

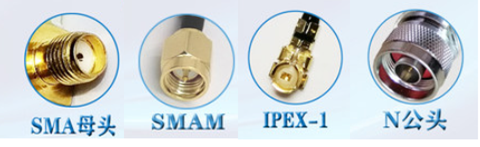

        6、天线接头，一般是指天线端口的接头形式，比如IPEX、SMA、N头等等

​

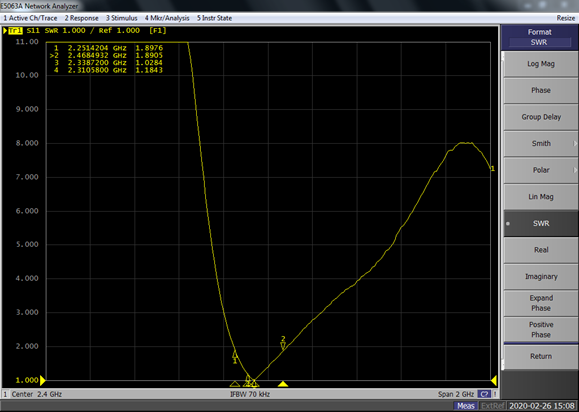

        7、驻波比VSWR，定义为驻波波腹电压与波谷电压幅度之比，其实可以看做就是天线端口的反射大小问题，驻波比等于1时，表示馈线和天线的阻抗完全匹配，此时高频能量全部进入天线被转换辐射出去，没有能量的反射损耗；驻波比为无穷大时，表示全反射，能量完全没有辐射出去；一般天线要求在保证天线其他特性的情况下，VSWR≤2（S11≤-10dB）为判定条件，VSWR=2,此时约反射了10%的能量，90%的能量进入了天线；

​



        8、阻抗，天线端口的阻抗是一个复数（R+jX），一般我们说天线端口的阻抗都是50Ω，理想情况下虚部为0,但是实际上频段范围内不可能全部为0，所以必然存在反射；其实VSWR变相说的就是输入阻抗VSWR=( Zi-50)/( Zi+50)，具体请查看我的《天线的主要技术指标及其含义-输入阻抗》；

        9、极化方式，天线主要有线极化（垂直极化和水平极化）、圆极化（右旋圆极化和左旋圆极化）、椭圆极化之分，一般线极化居多，常见的铜管天线、FPC天线、偶极子天线、八木天线等都属于线极化天线；常见的GPS天线、弹簧天线、螺旋天线等属于圆极化天线；





圆极化天线



线极化天线

关于天机极化的更多相关介绍请参见我的《天线的主要技术指标及其含义-天线极化》；
