DIY组装电脑踩坑，手残党DIY装机分享！

面试造火箭，上班拧螺丝，身为一个合格的打工人（打螺丝种子选手)，拧螺丝可能是常规操作，而真相是手残党得硬着头皮打螺丝，故有了以下这篇DIY组装电脑踩坑之旅，本渣渣的手残党DIY装机图文分享，图片比较多，比较渣，建议WIFI下浏览观看！

配置清单及预算

配件	名称规格	平台
CPU	Intel i5-13490F 盒装	淘宝
主板	影驰B660M 光影v2	淘宝
显卡	磐镭显卡 RTX 8g 2060super	天猫
散热器	利民 AX120 R SE	京东
内存	玖合 16GB DDR4 3200 忆界黑甲	京东
固态硬盘	梵想1TB SSD M.2接口	京东
电源	航嘉 JUMPER500S 额定500W	京东
机箱	先马（SAMA）平头哥M2 Air 雪装	京东
备注：需提前跟主板卖家声明，须主板刷新BIOS才能支持13代CPU

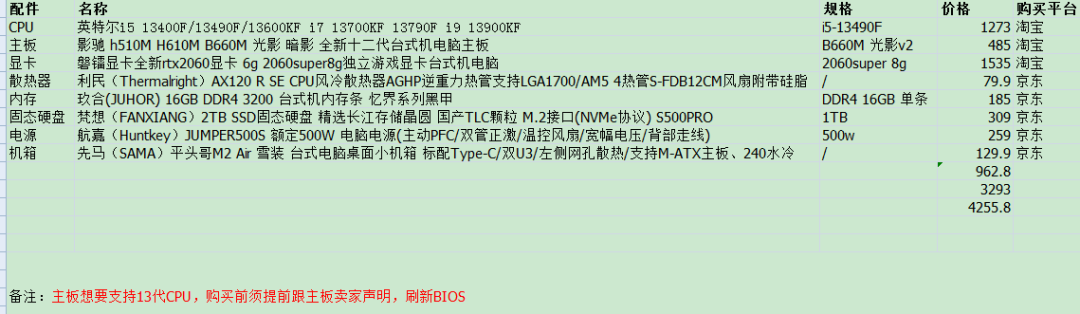

详细清单

清单预算价格：4255.8元/台

实际采购价格：4274.8元/台

PS：主板由于需要配套13代CPU，需要刷新升级，商家索取了20元红包（刷BIOS费用），真黑！

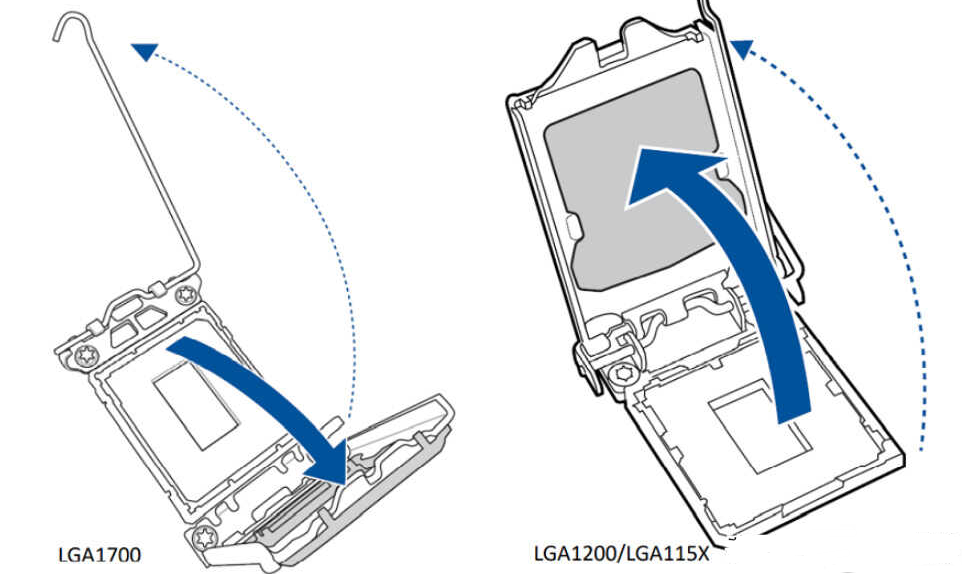

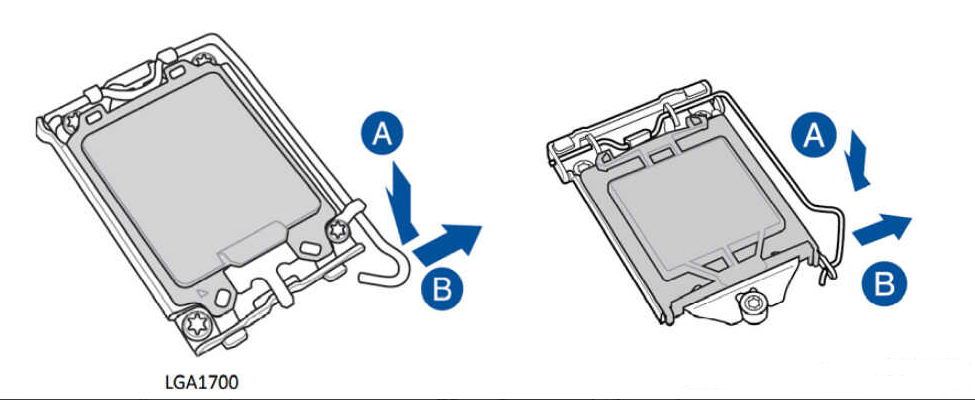

Intel平台 LGA1700 CPU插槽

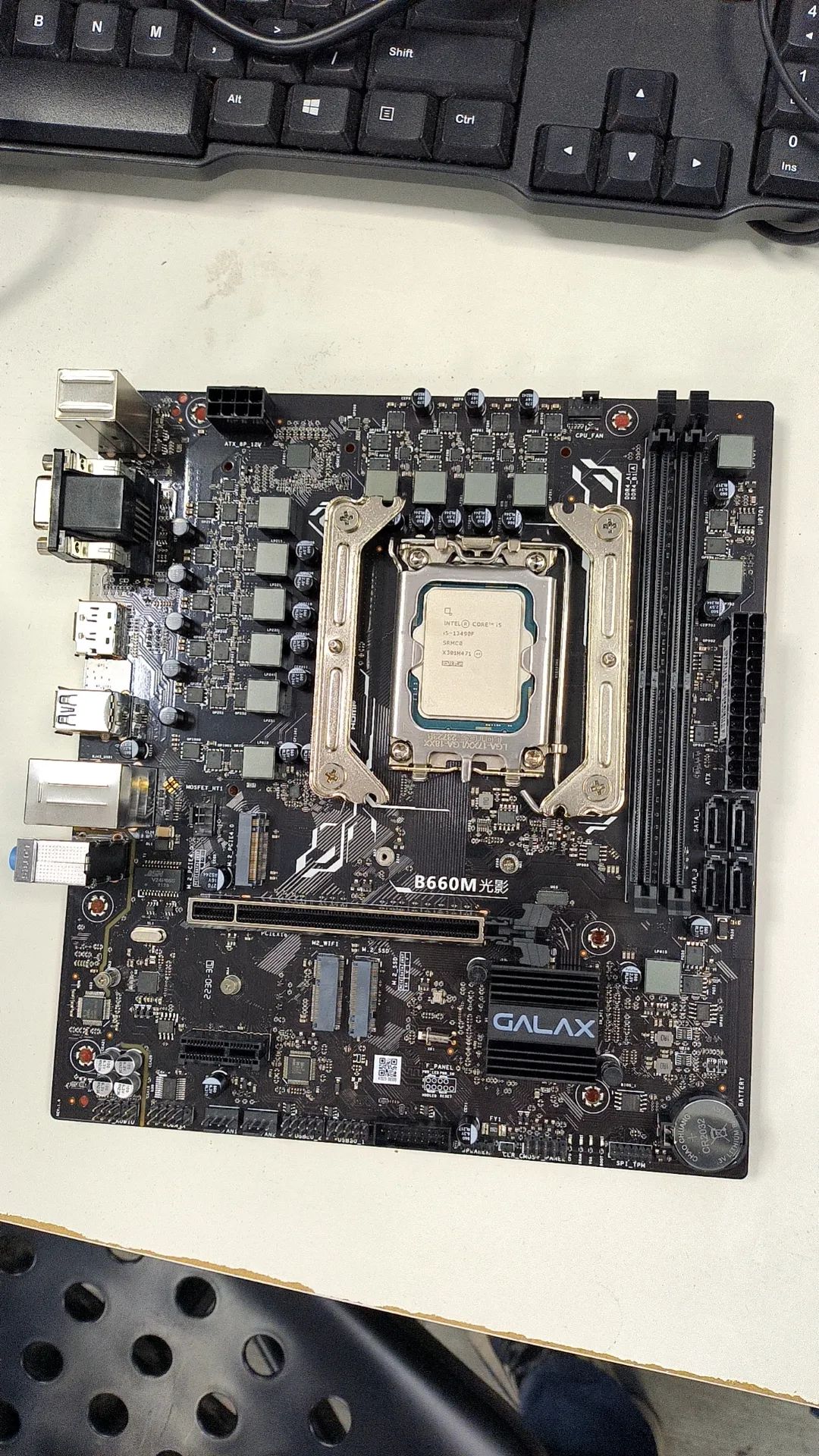

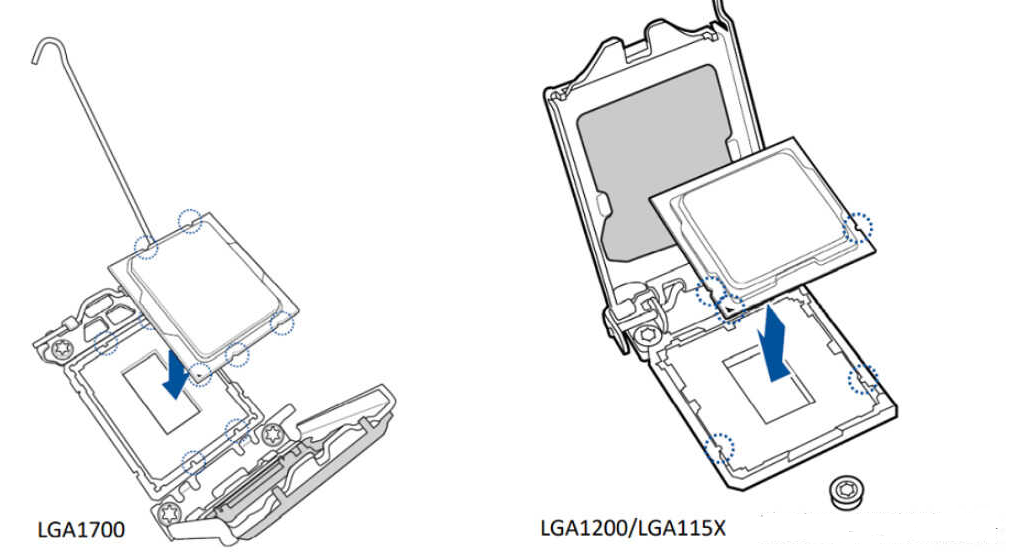

按照CPU左下角三角标与CPU插槽左下角同向对齐，将CPU的凹口对准插槽的凸口，垂直向下平稳的放置CPU

图源：华硕技术支持

提示：注意看提示方向，大部分接口及插入都有防呆设计，放错方向会发现无法放入

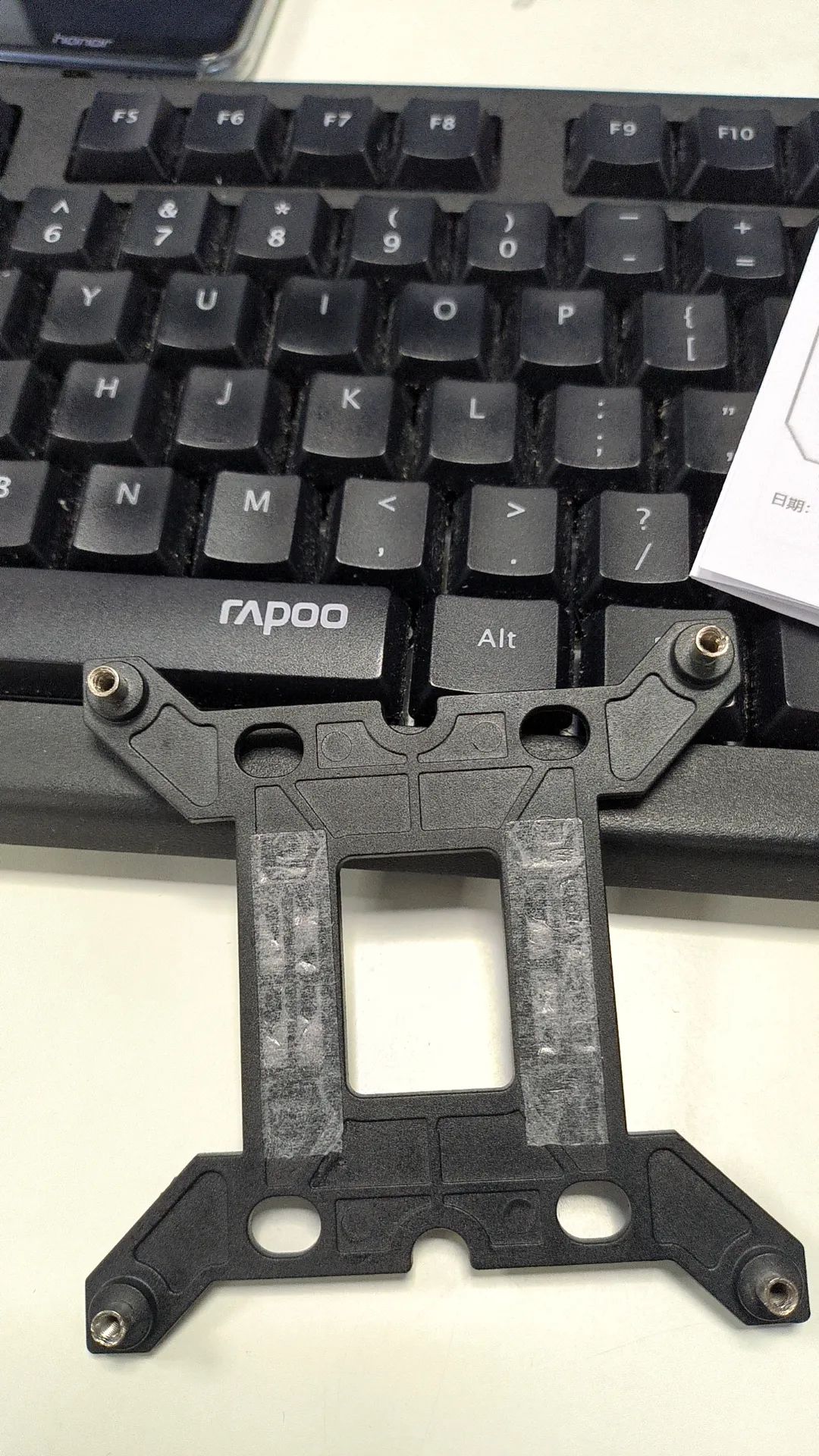

风扇背夹安装

风扇背夹扣安装

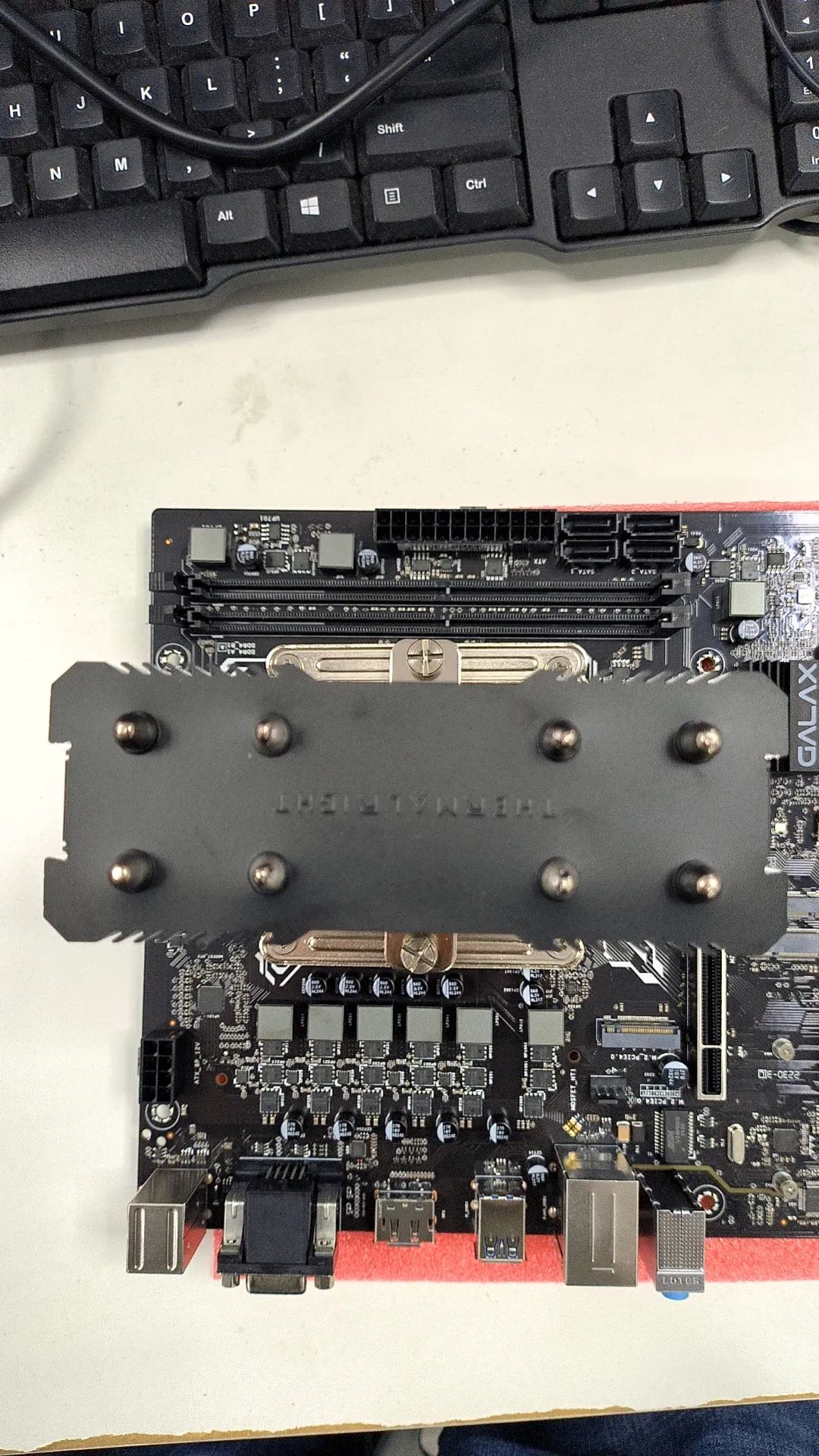

涂抹硅胶后安装散热片

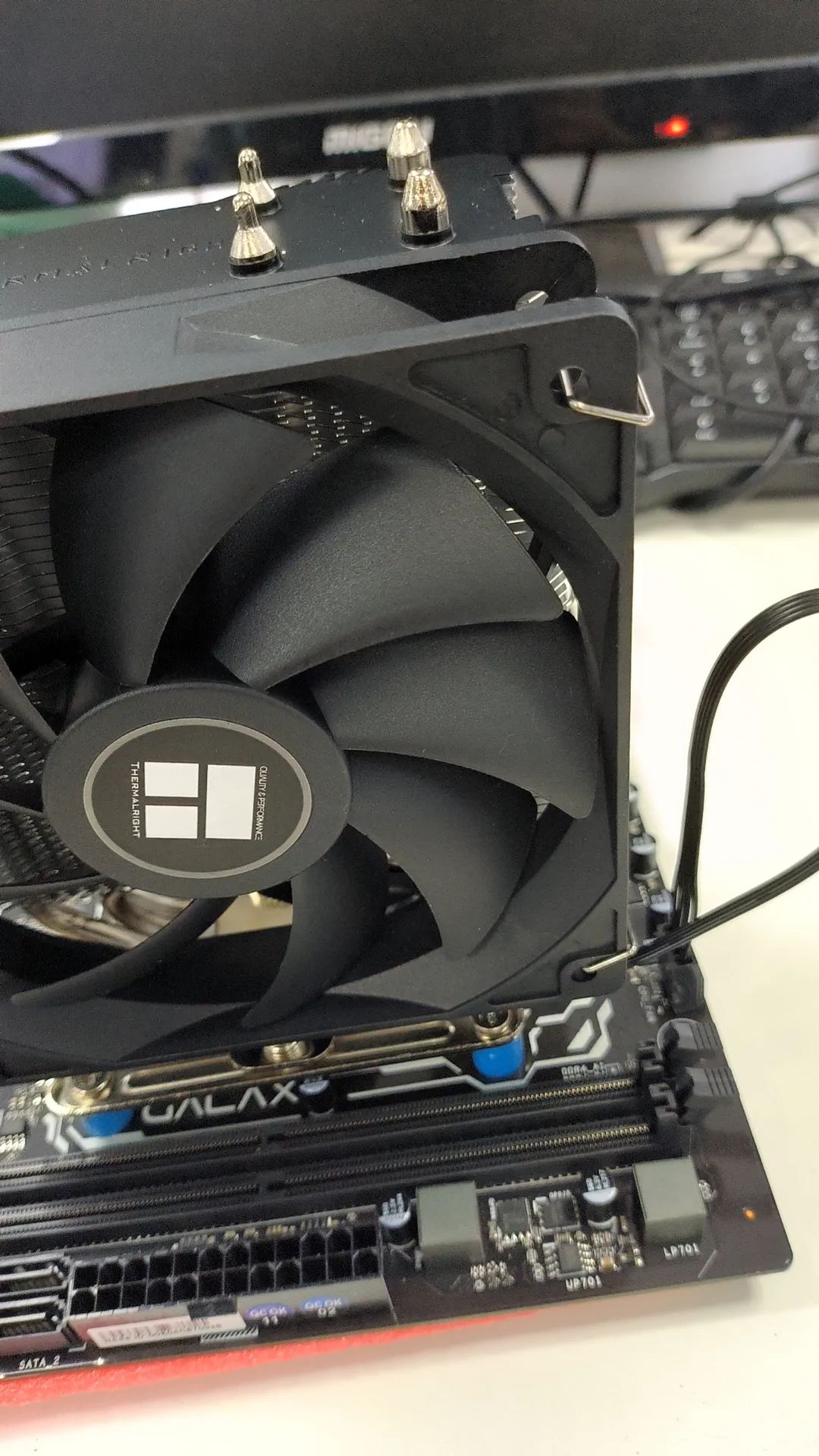

安装风扇

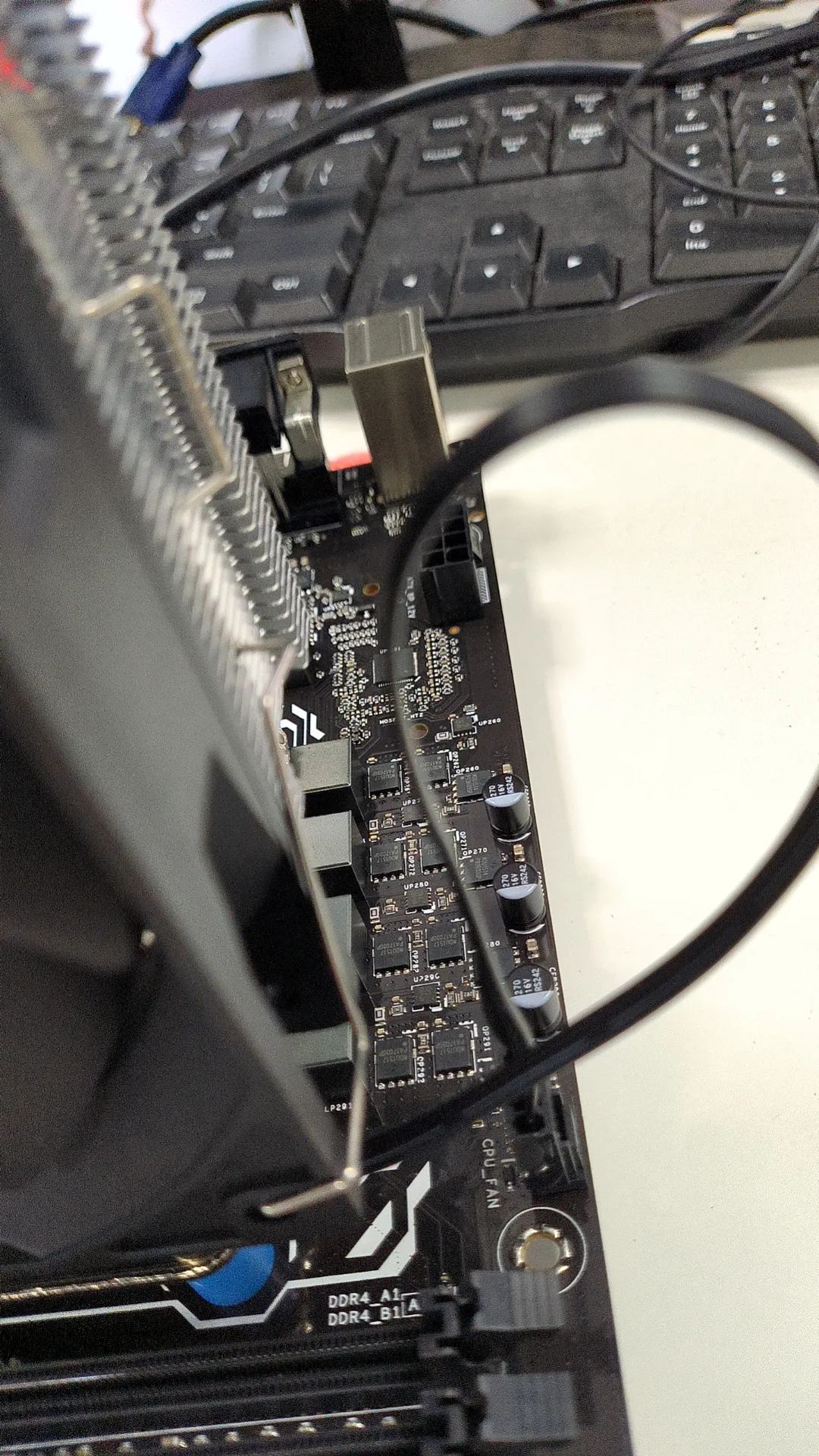

风扇插接主板线接口

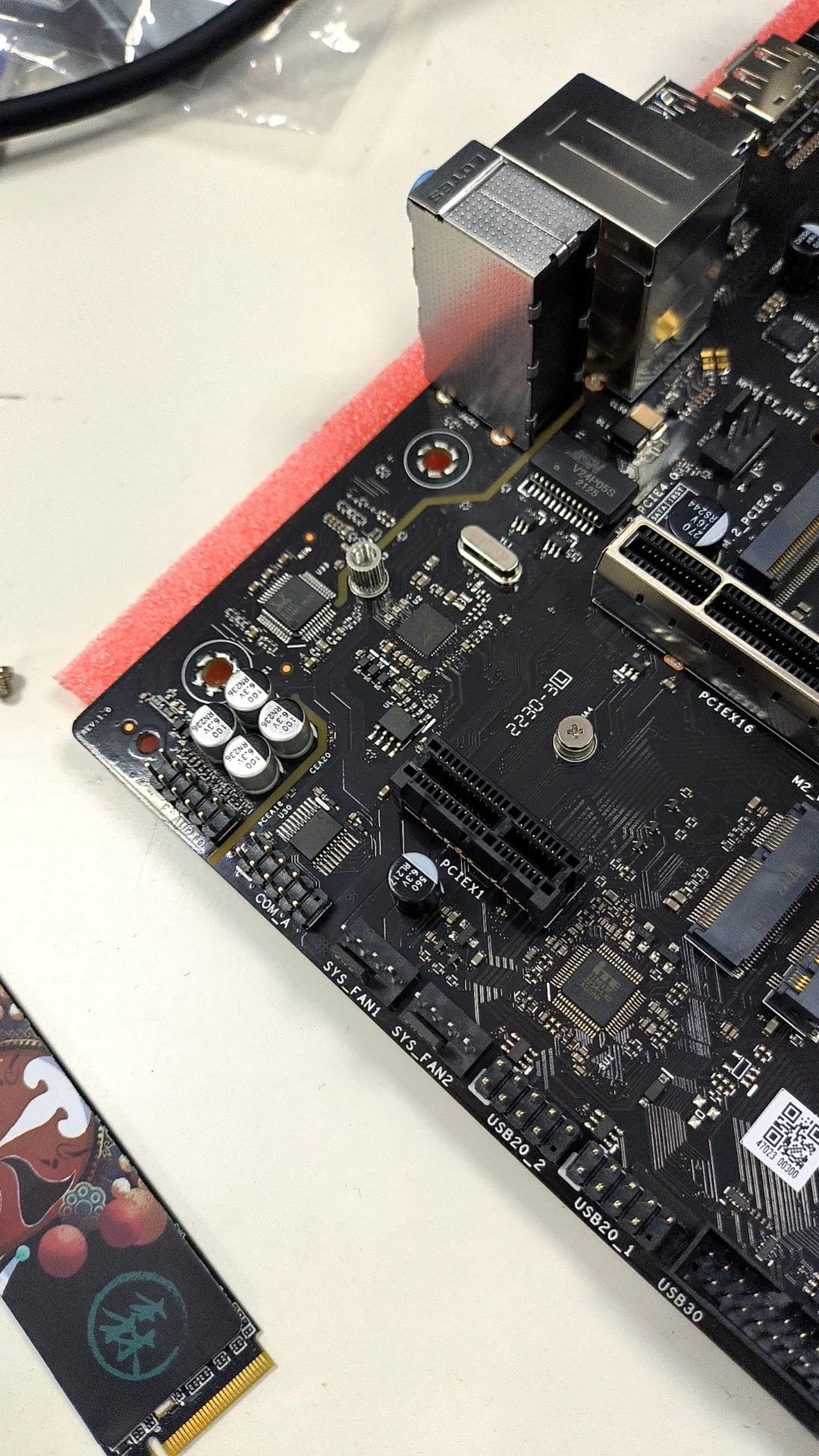

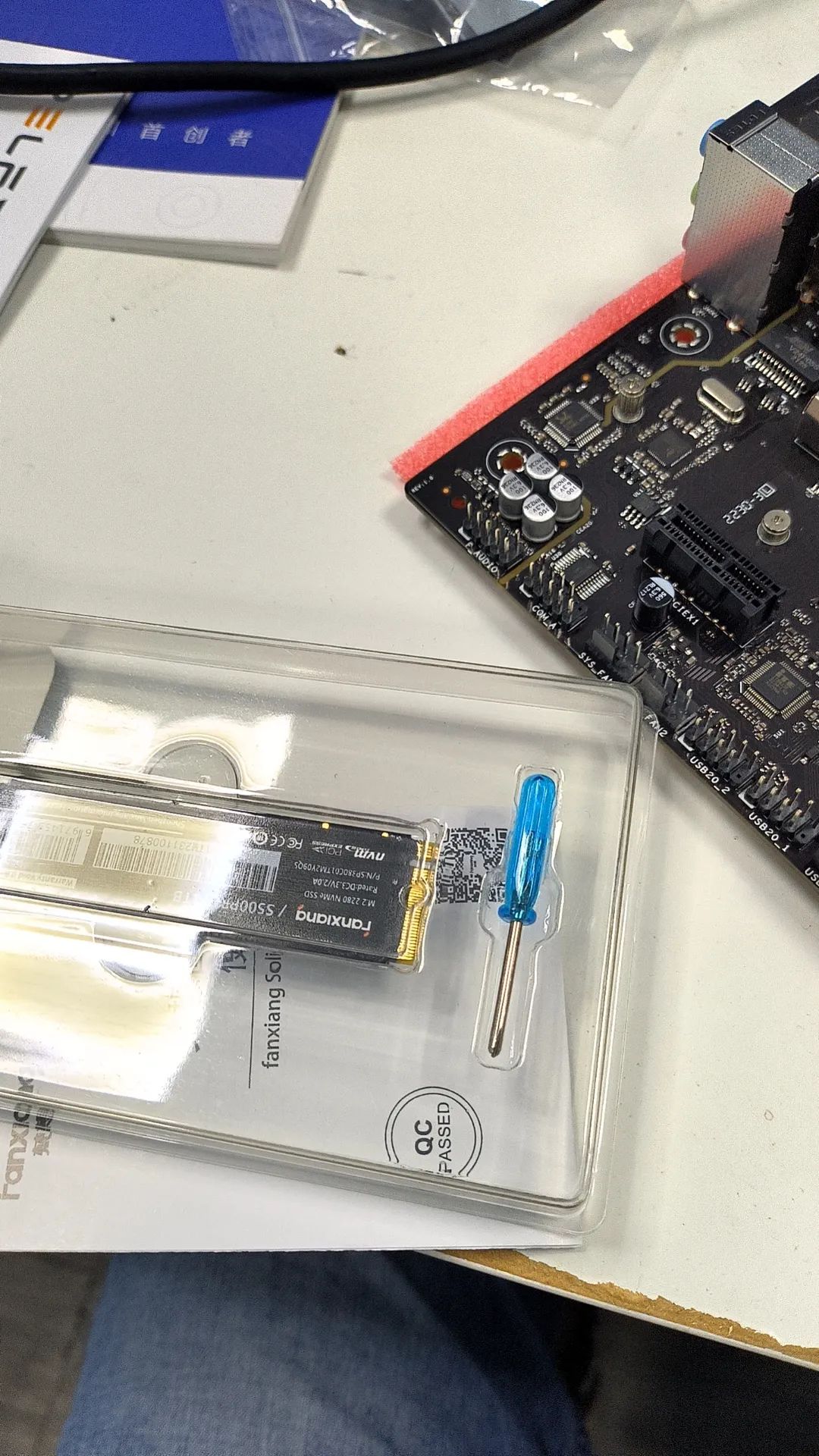

固态硬盘

拆卸固态硬盘安装螺丝

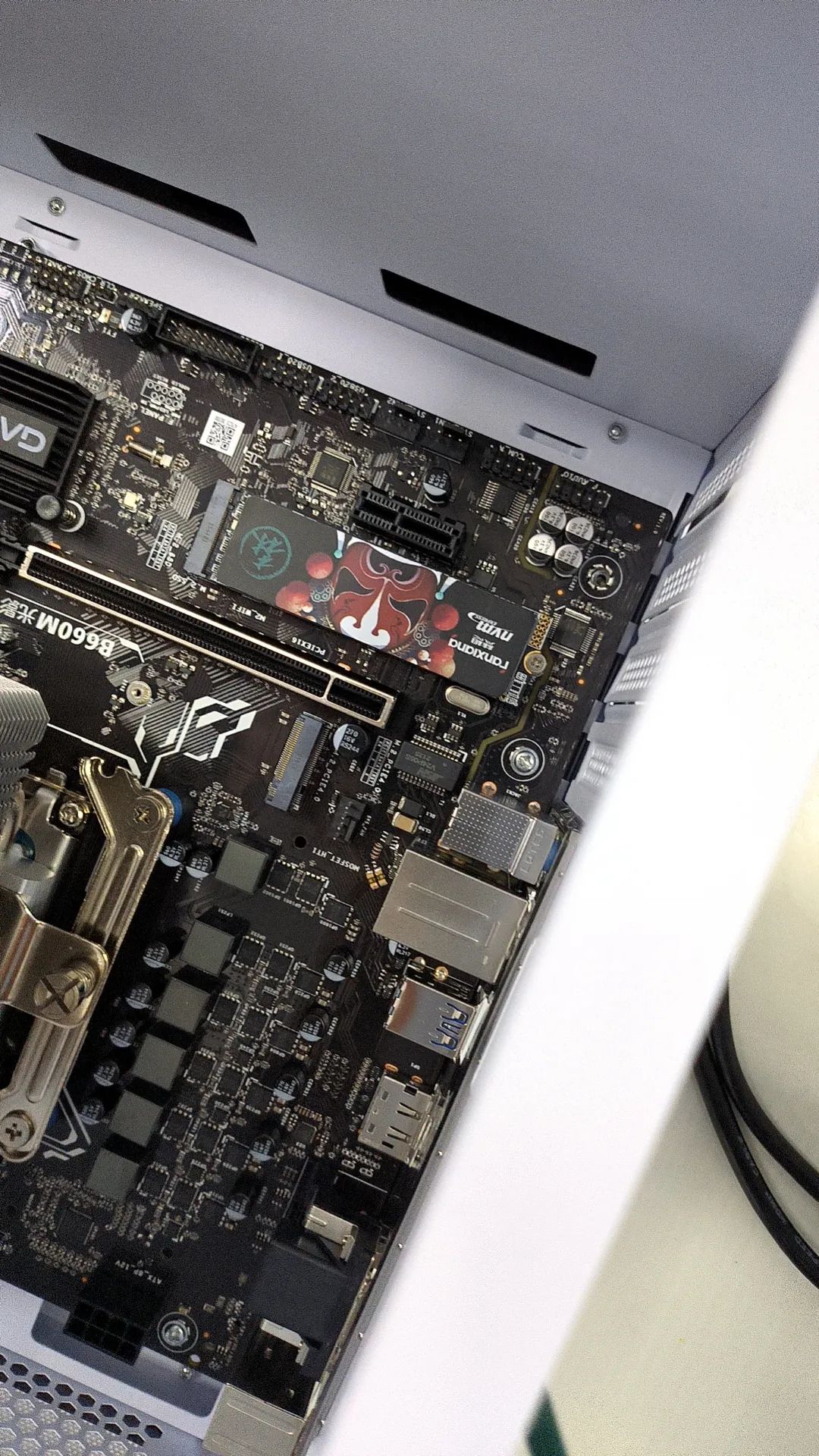

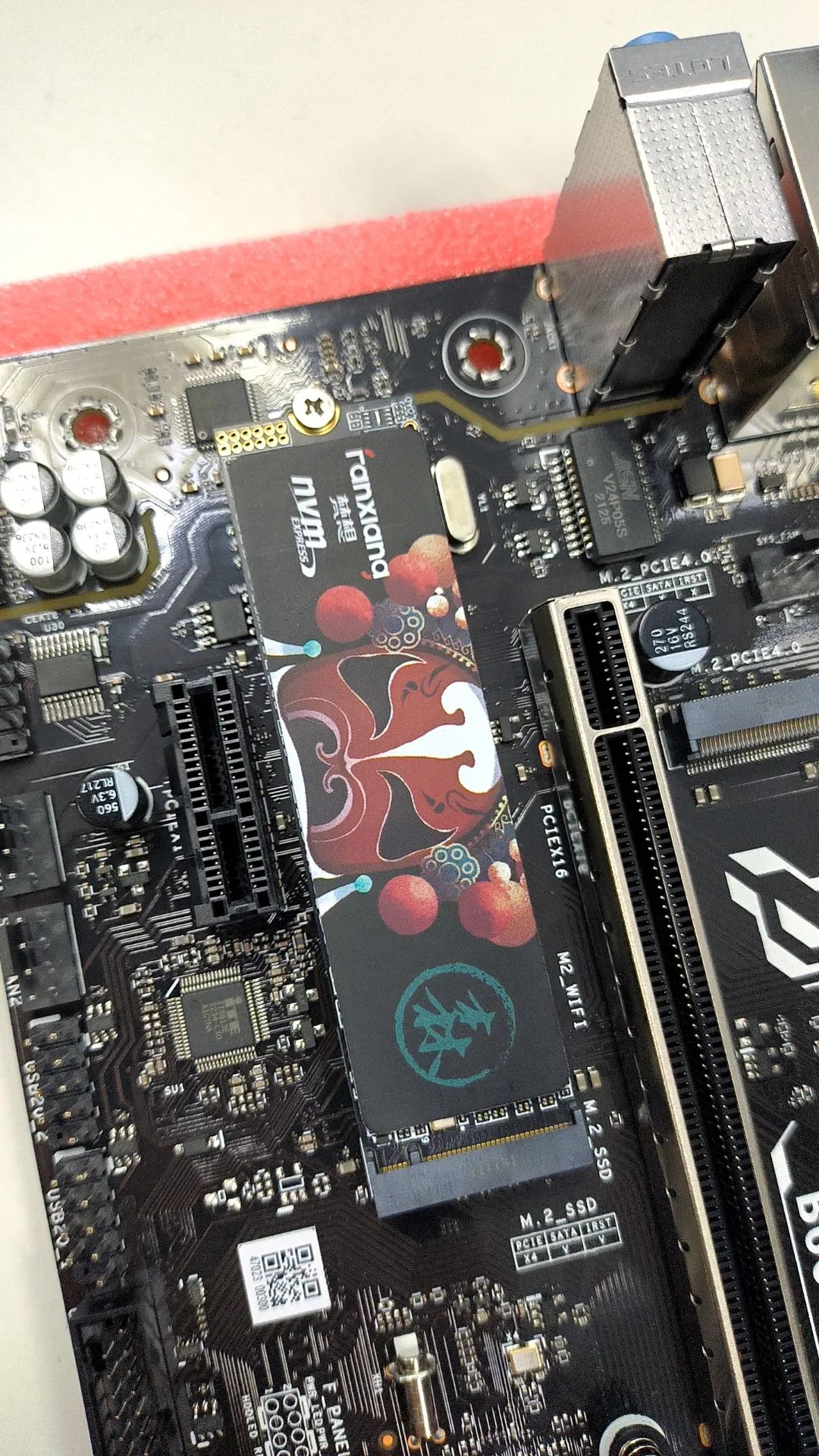

安装固态硬盘

四代内存条

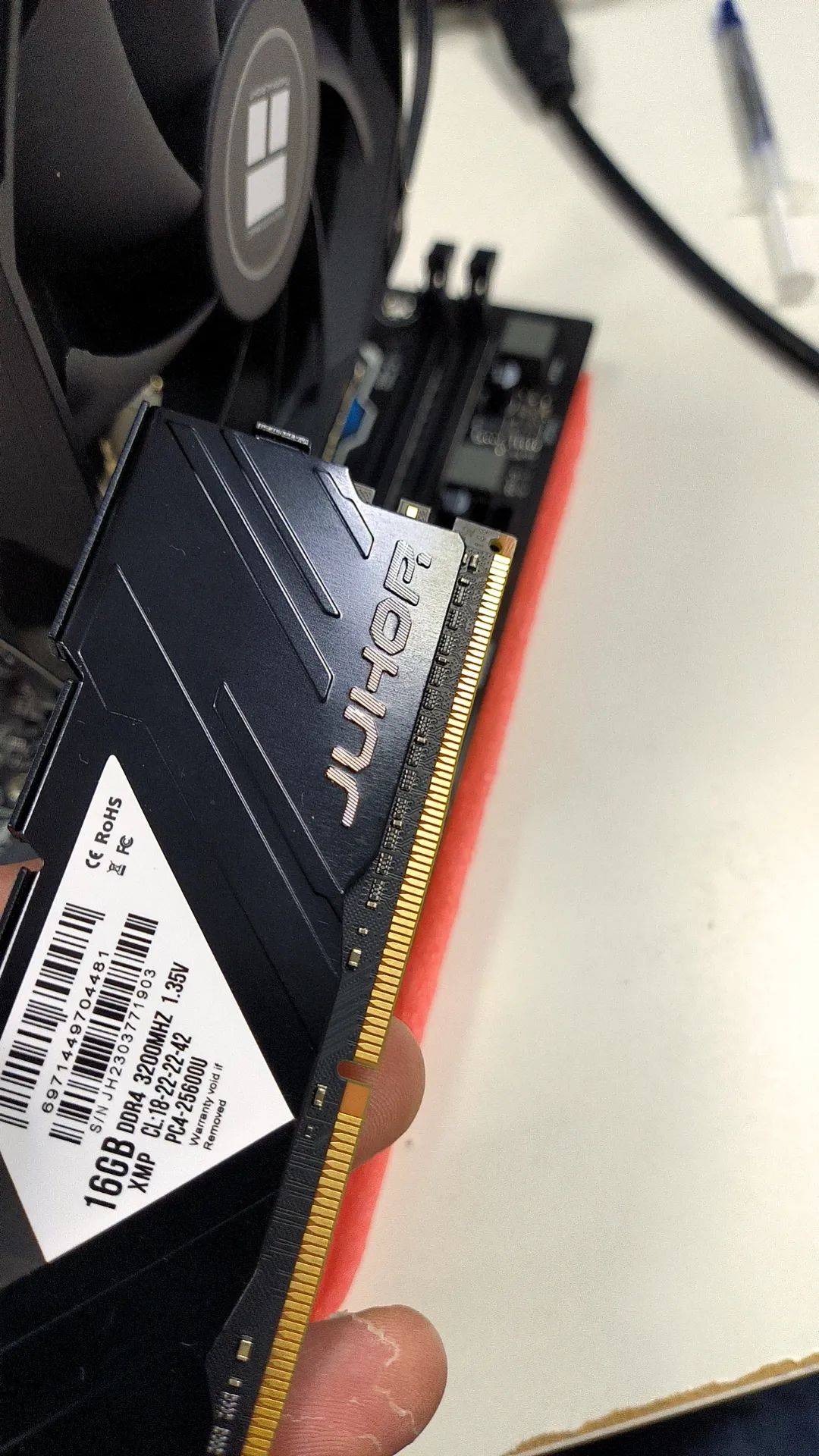

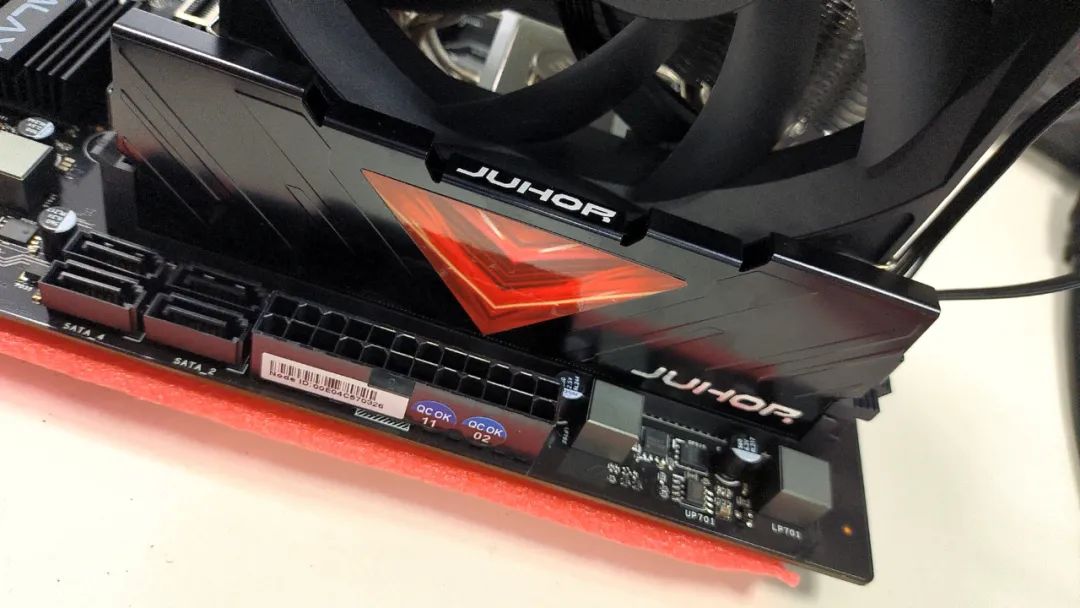

安装内存条

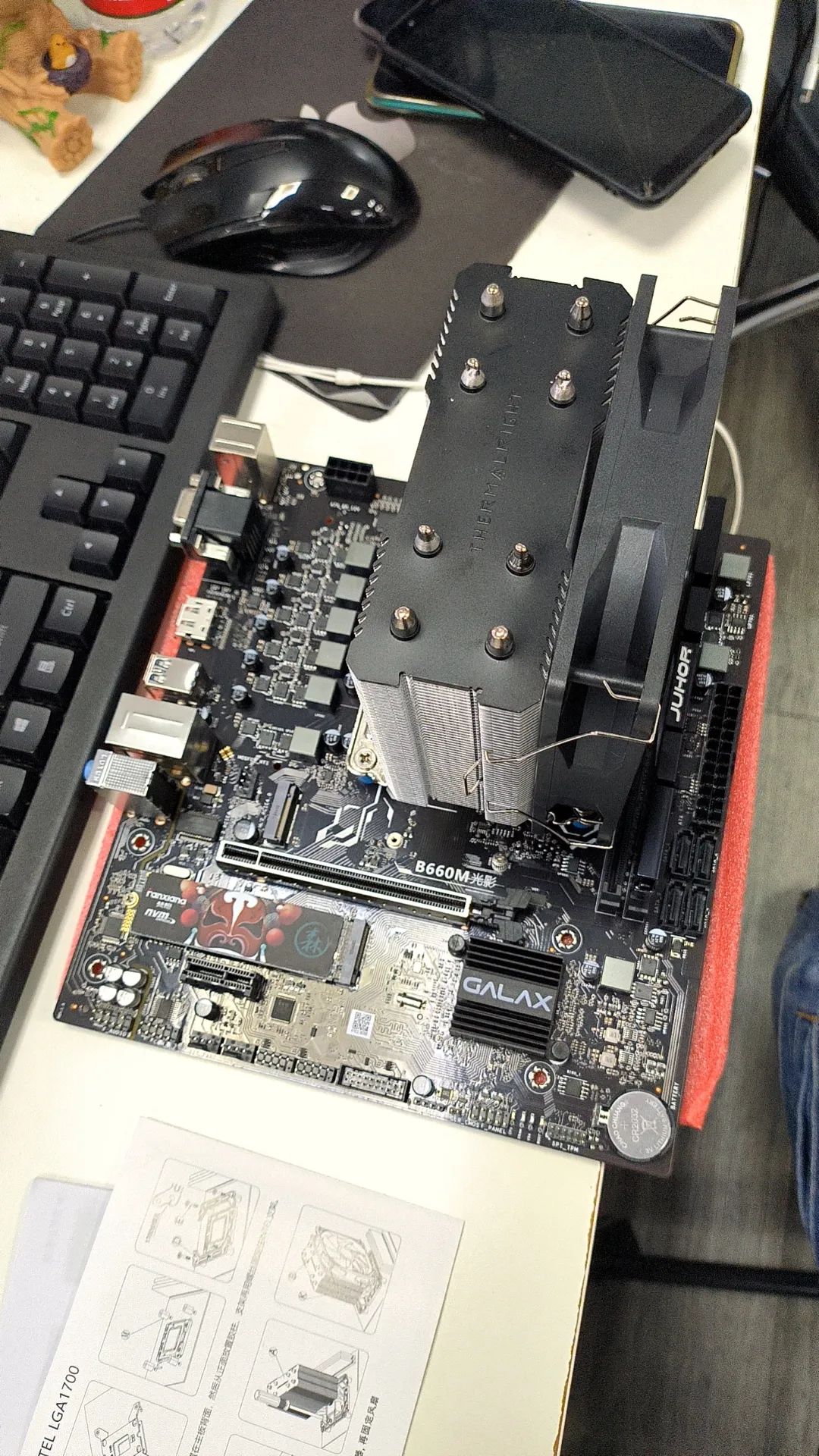

主板上插接完毕

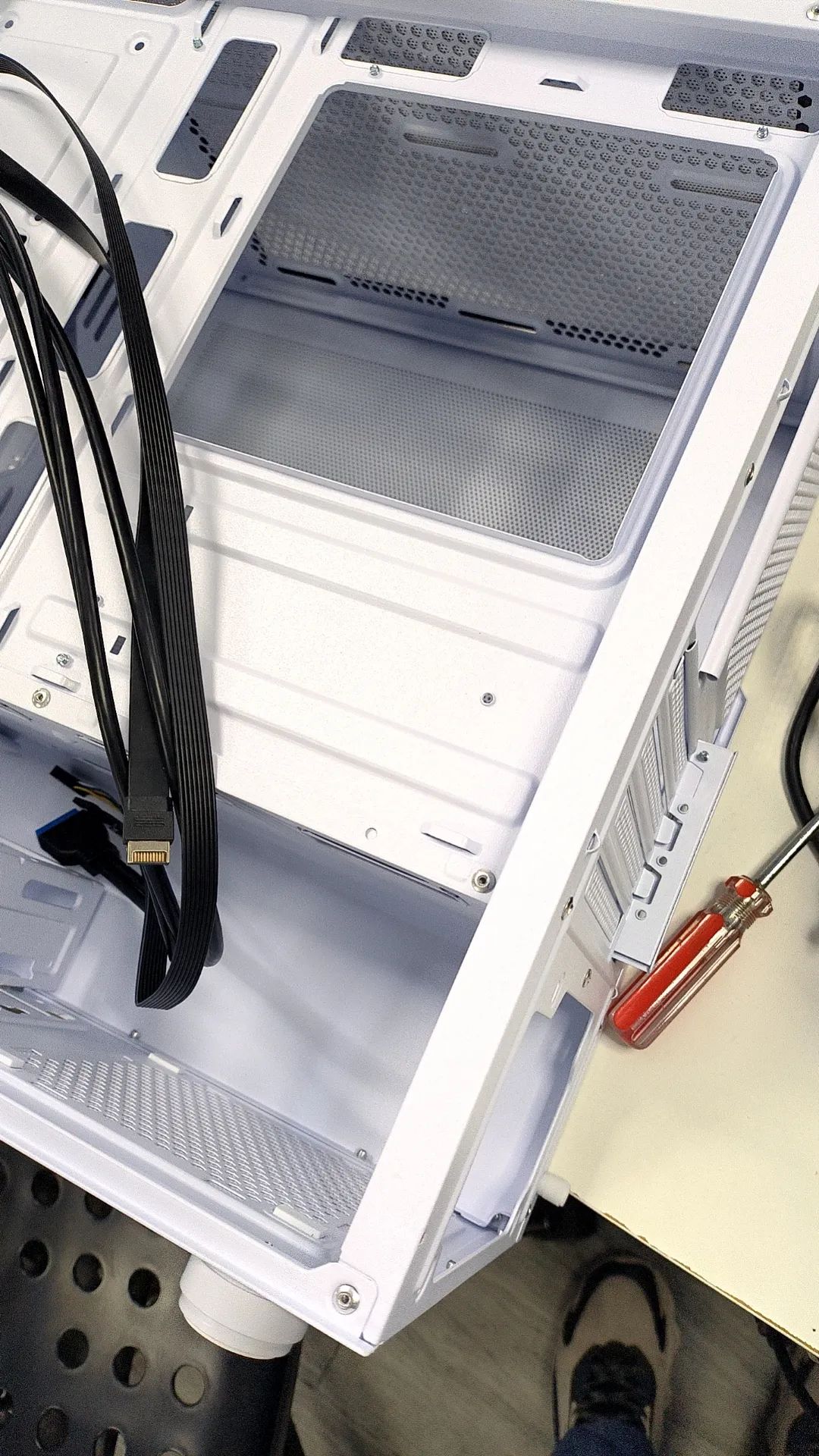

平头哥机箱

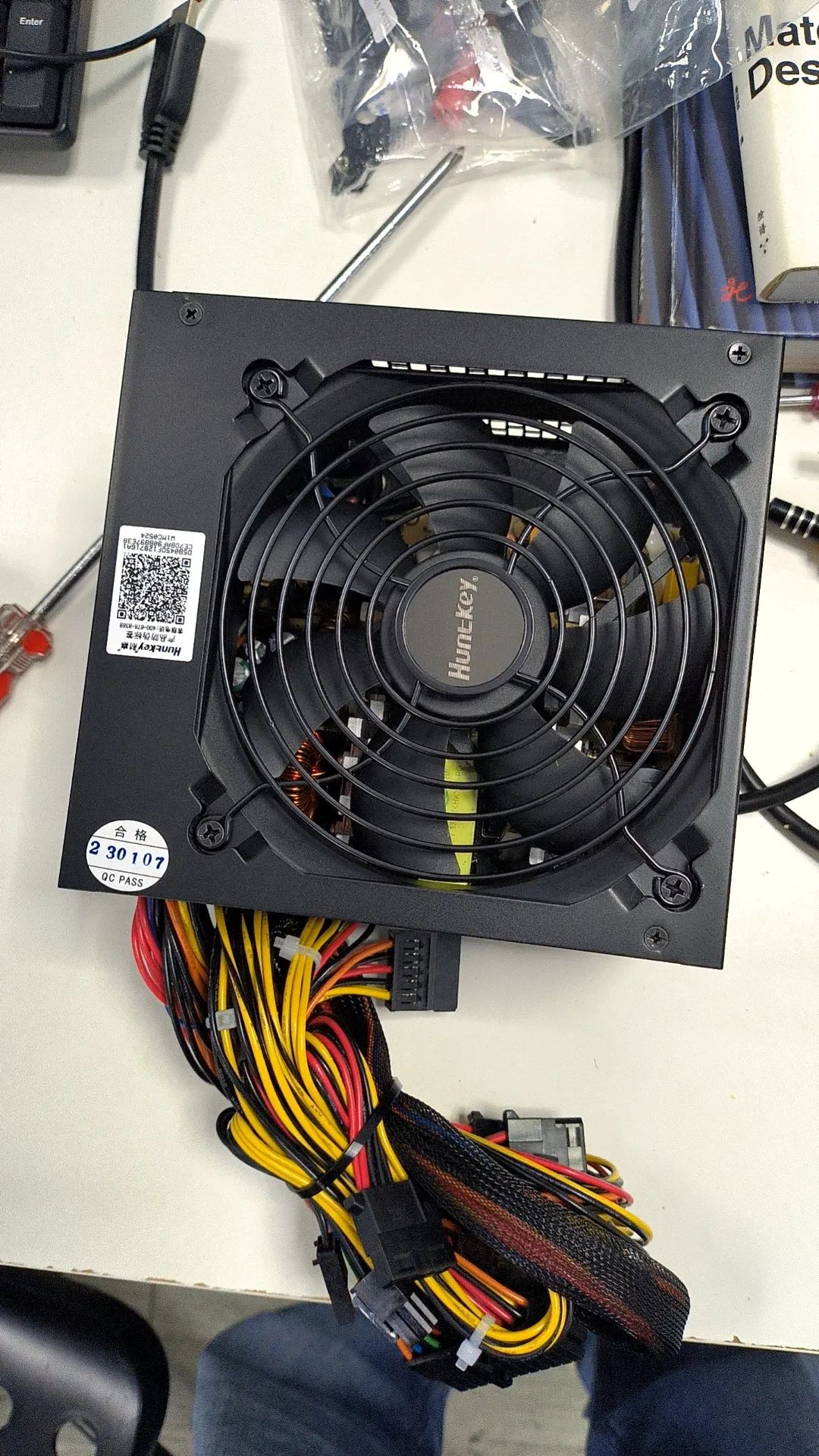

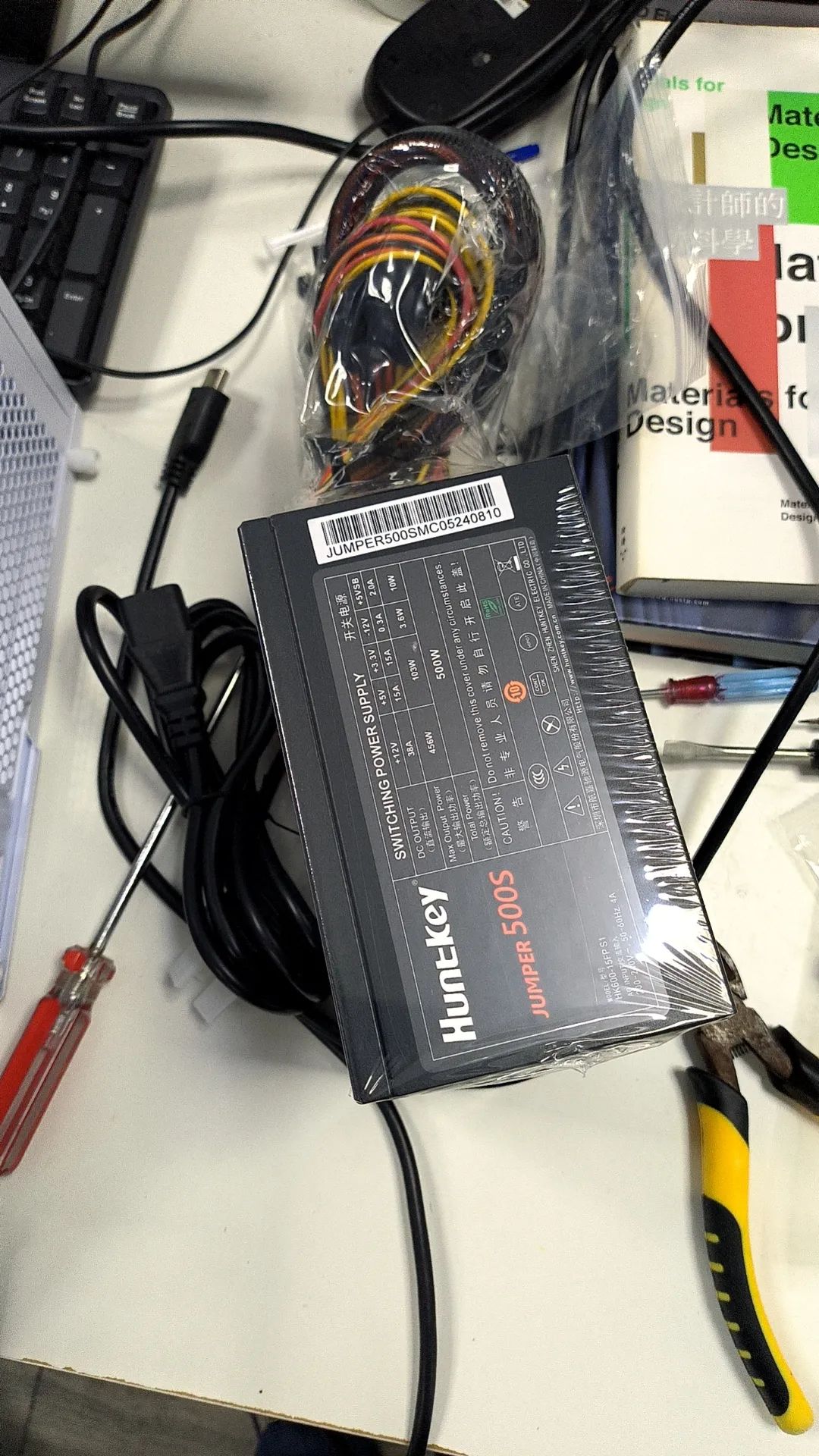

航嘉电源500W

拆电源包装

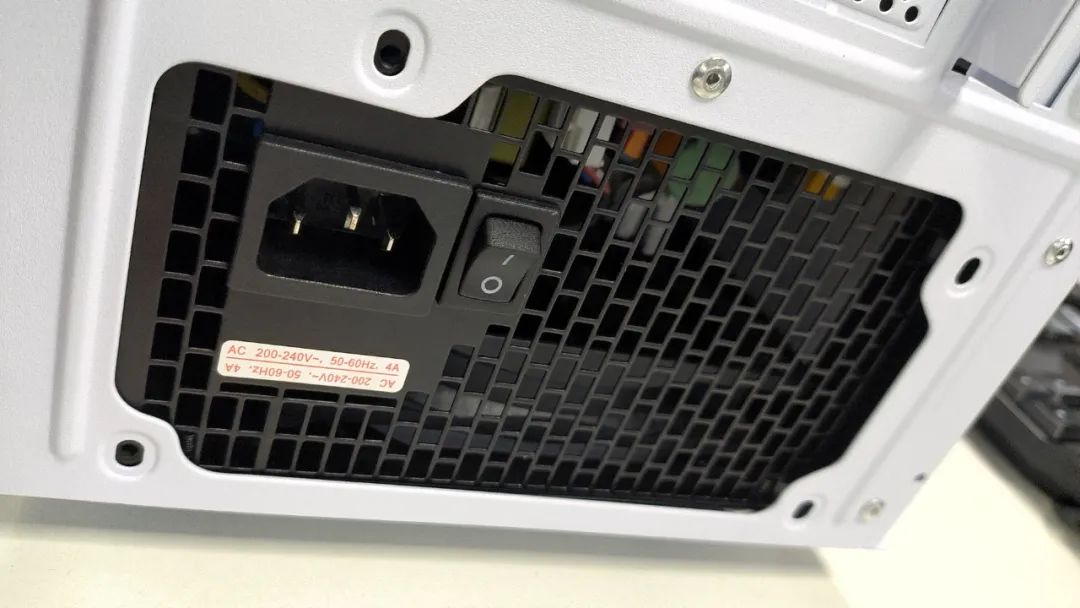

安装电源对好孔位

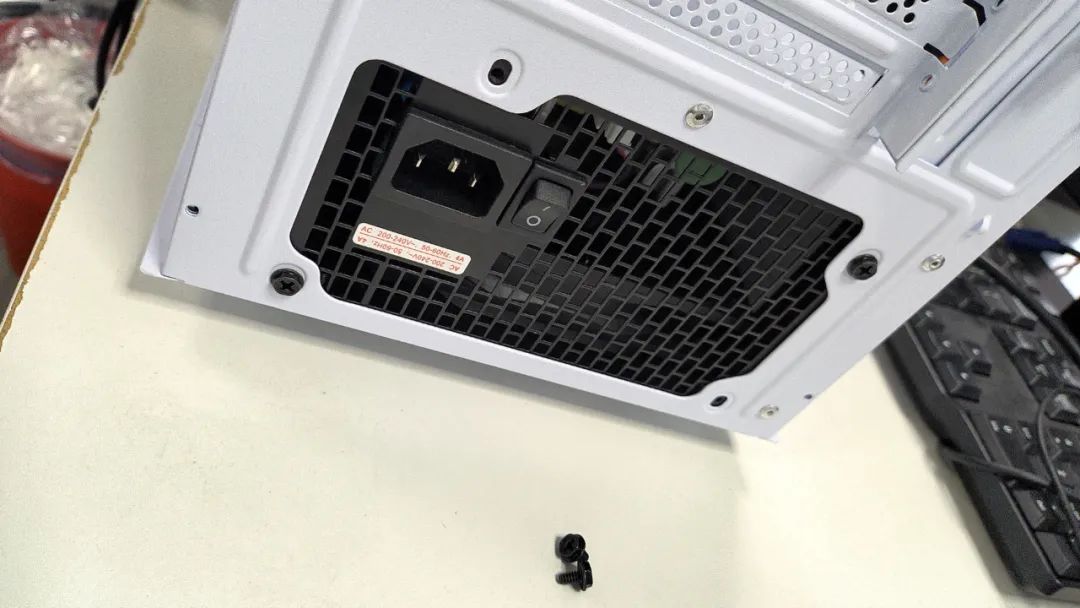

拧紧电源固定螺丝

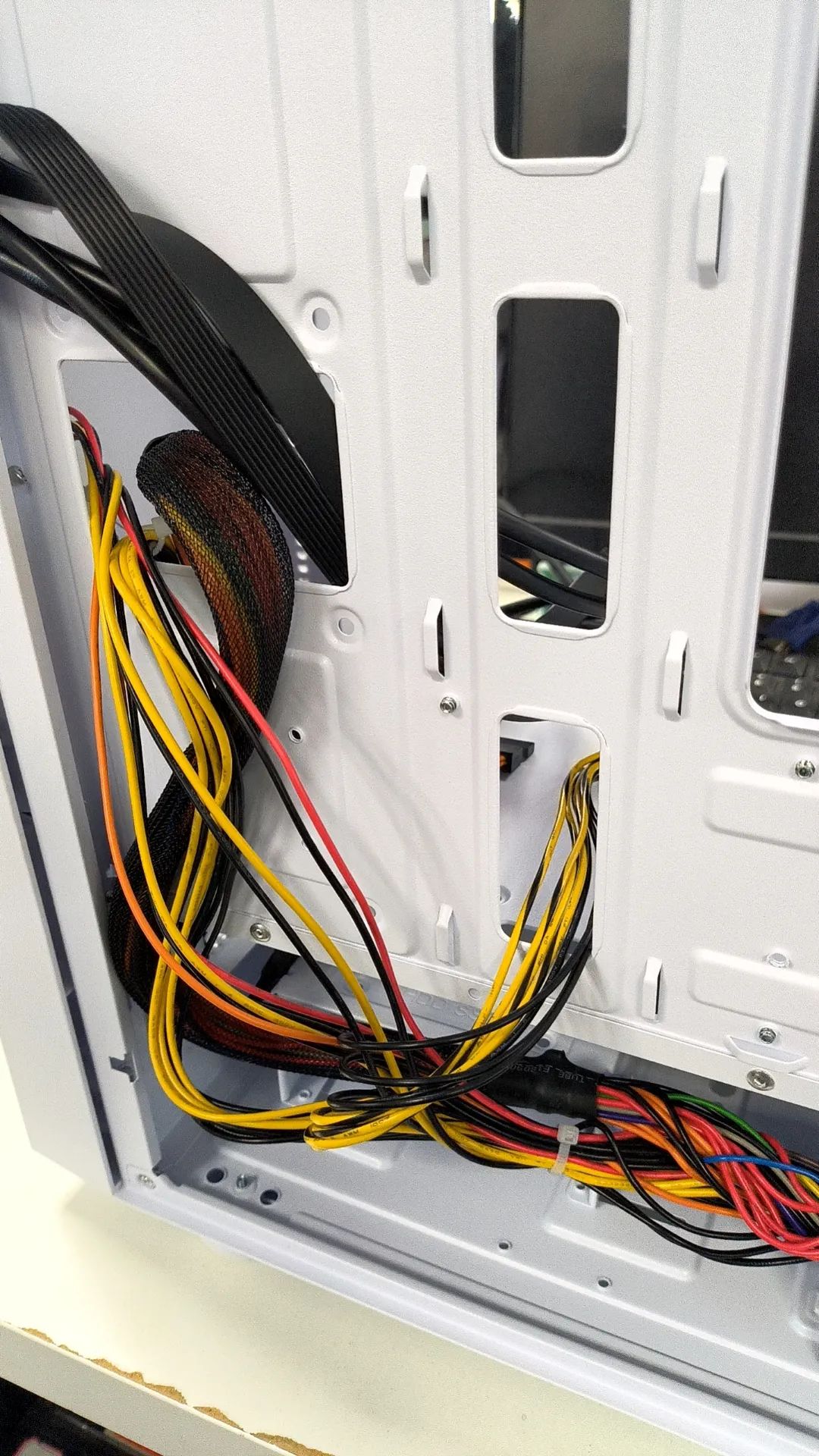

塞线进机箱

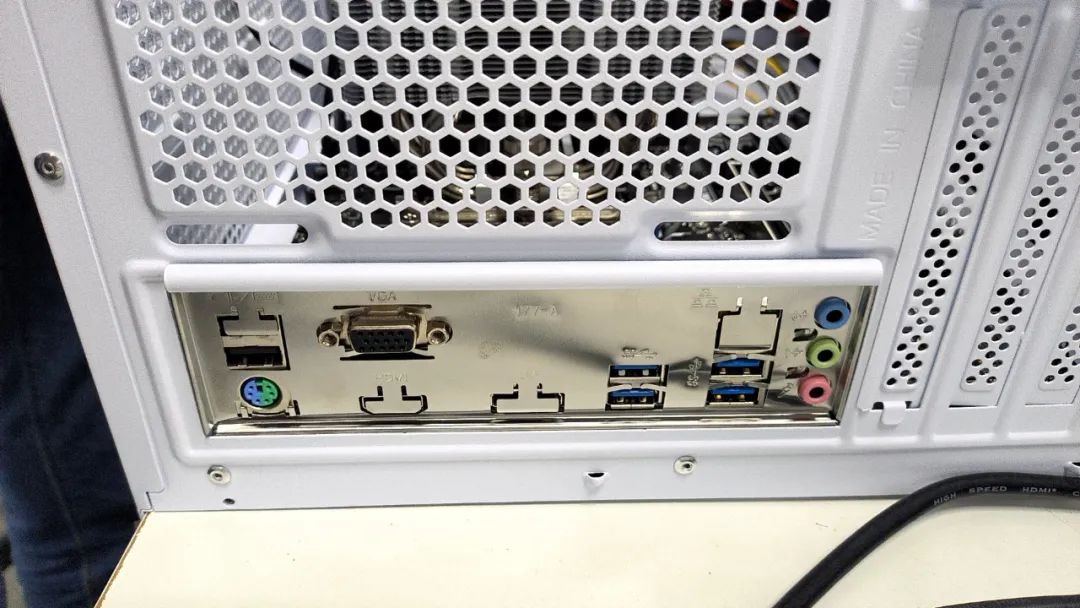

主板放进机箱放置好挡板

主板放置进机箱对好螺丝孔位拧紧螺丝

插进主板usb3.0线接口

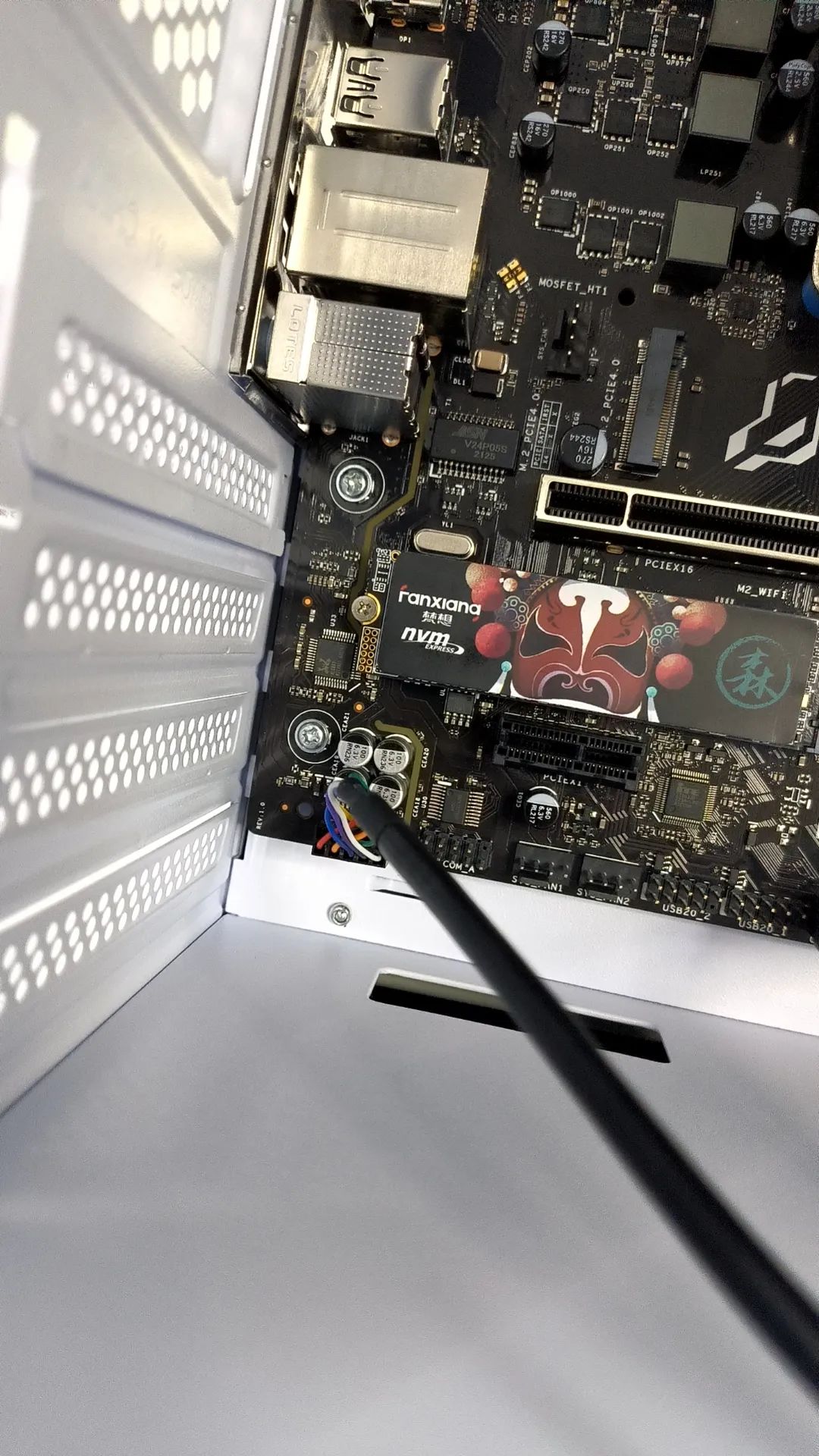

插进主板前置音频输出接口

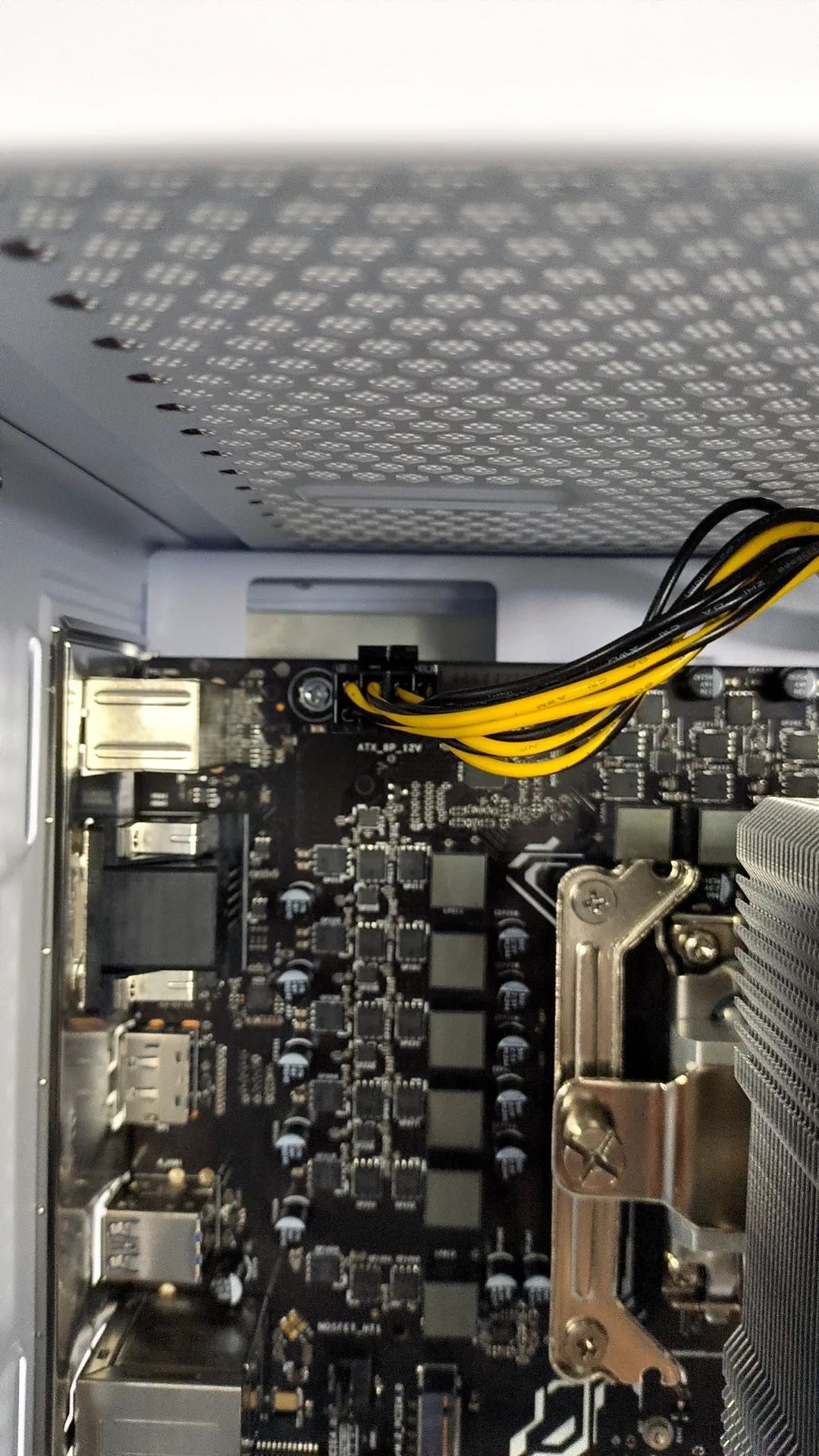

插进主板电源 8-pin 12V 接口

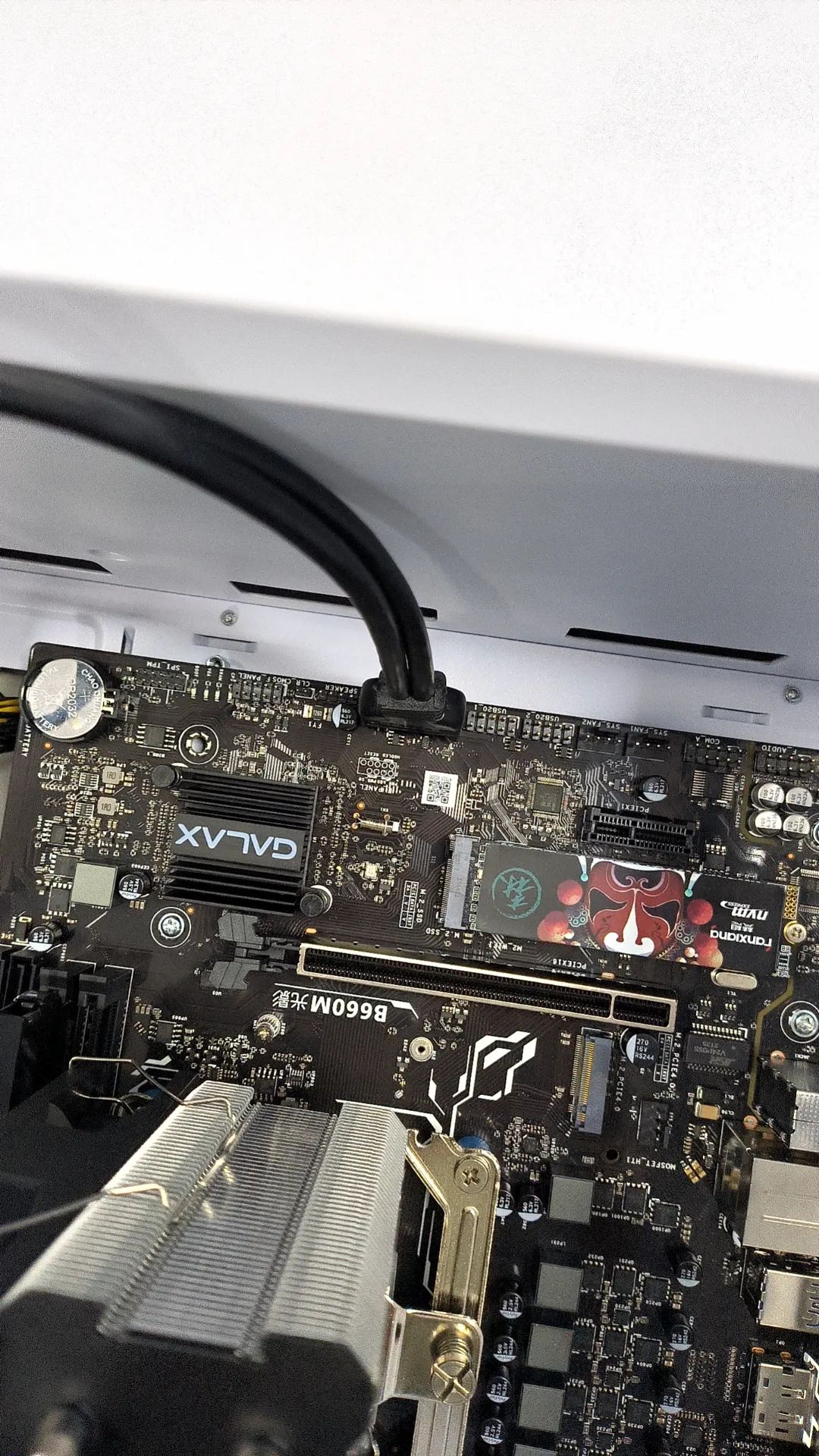

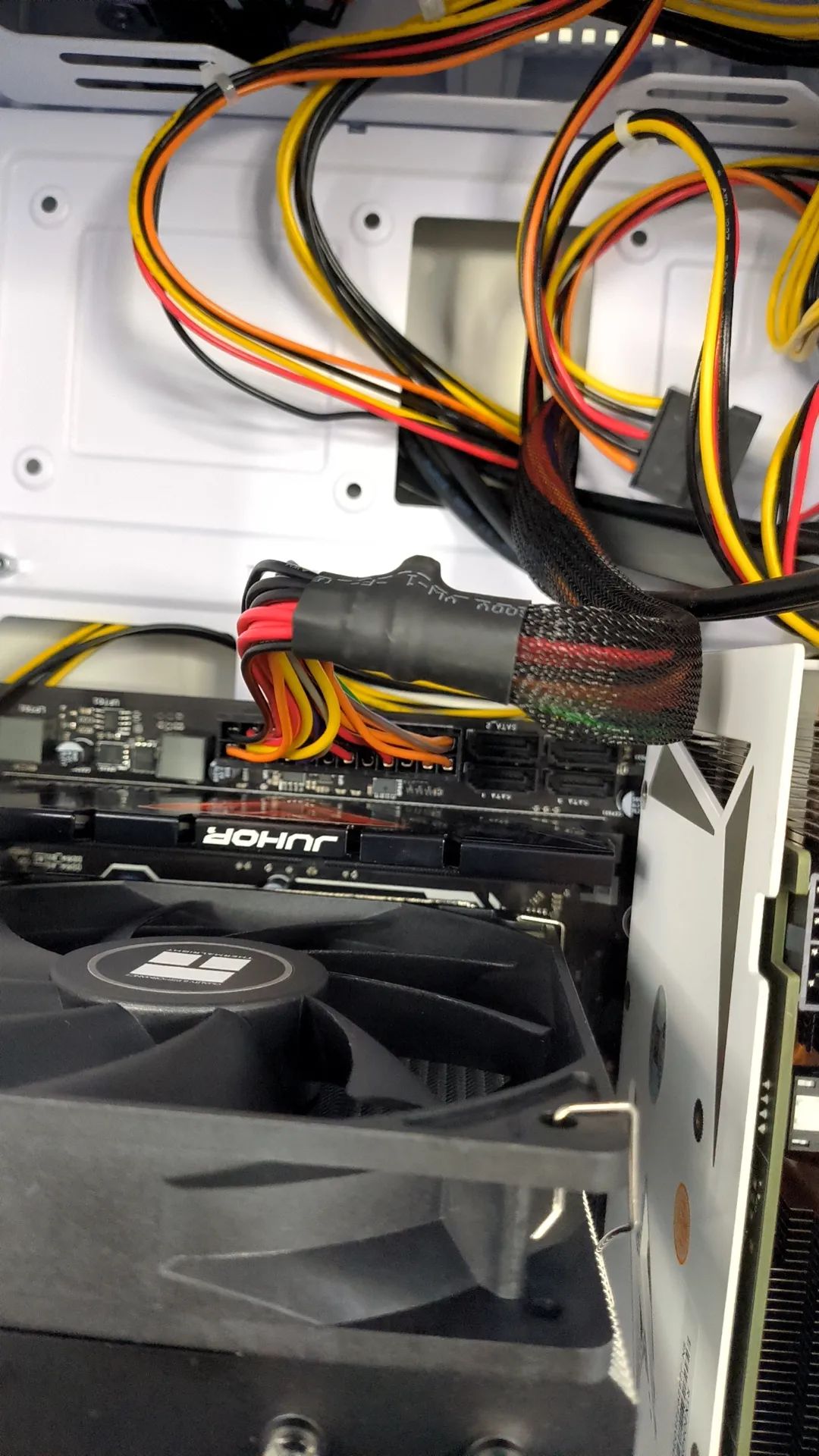

插进主板主电源 24-pin 接口

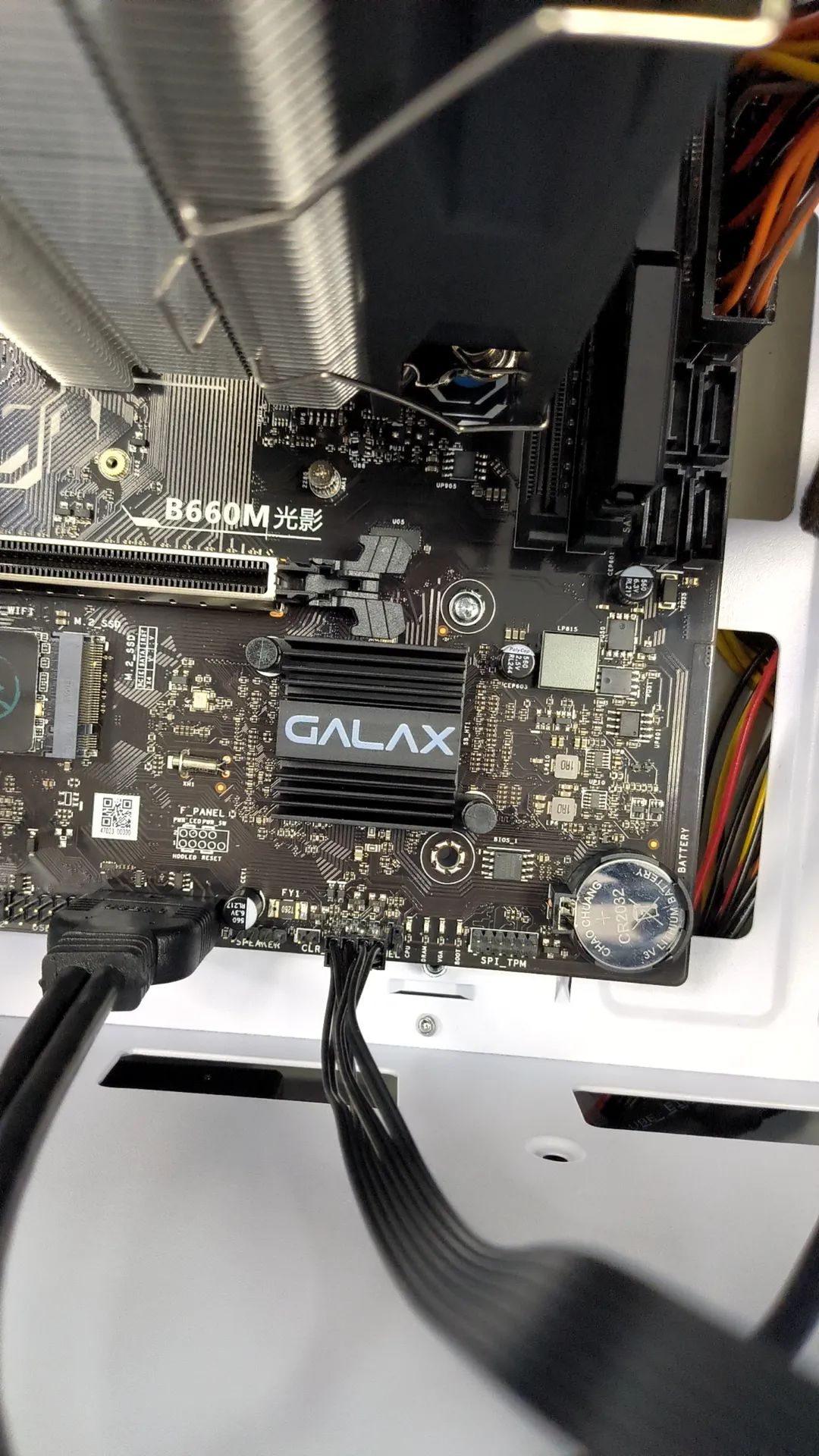

插进主板PC喇叭/前置控制面板（开关机、重启）、电源指示灯、硬盘指示灯接口

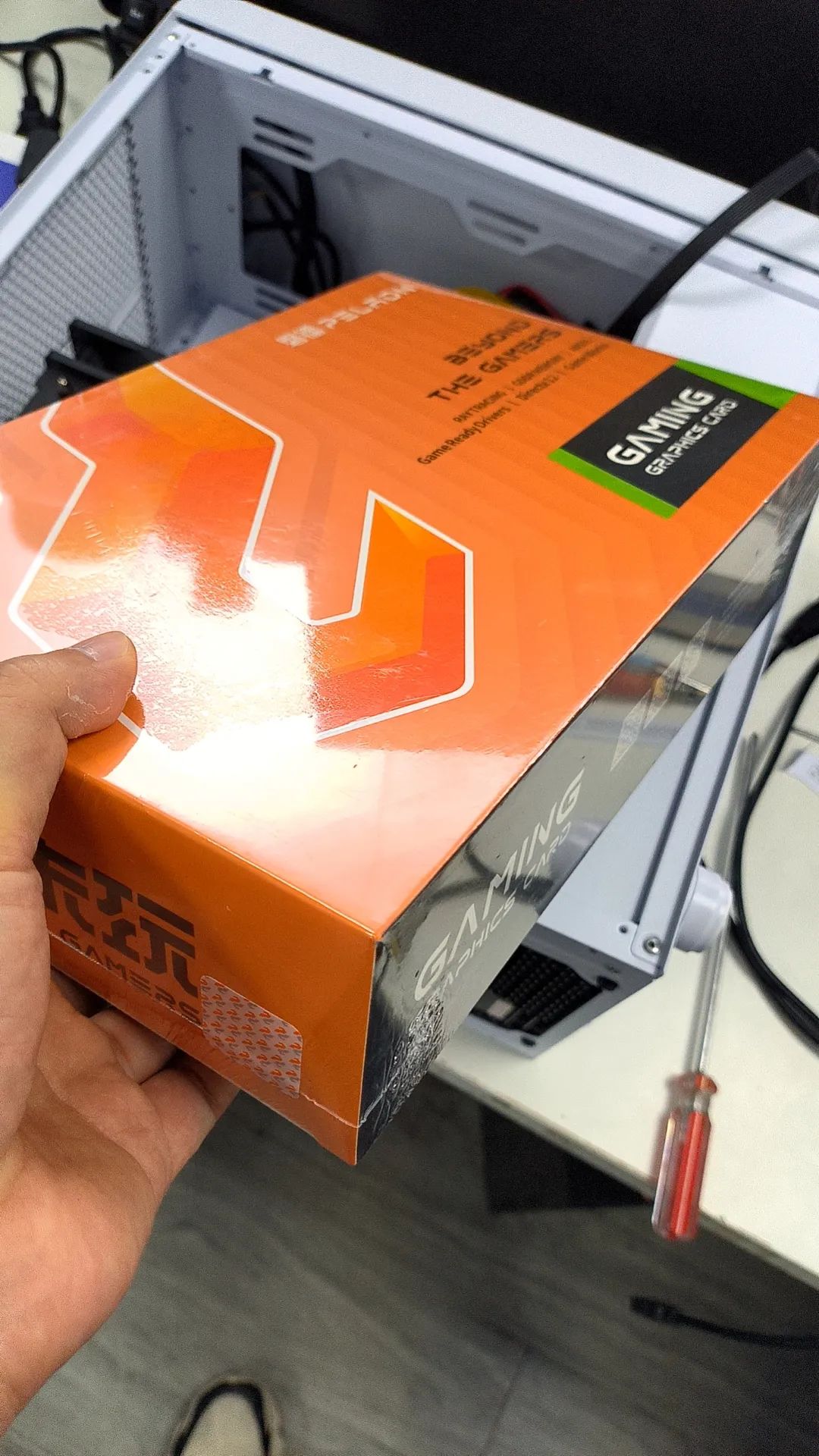

拆2060S 显卡包装

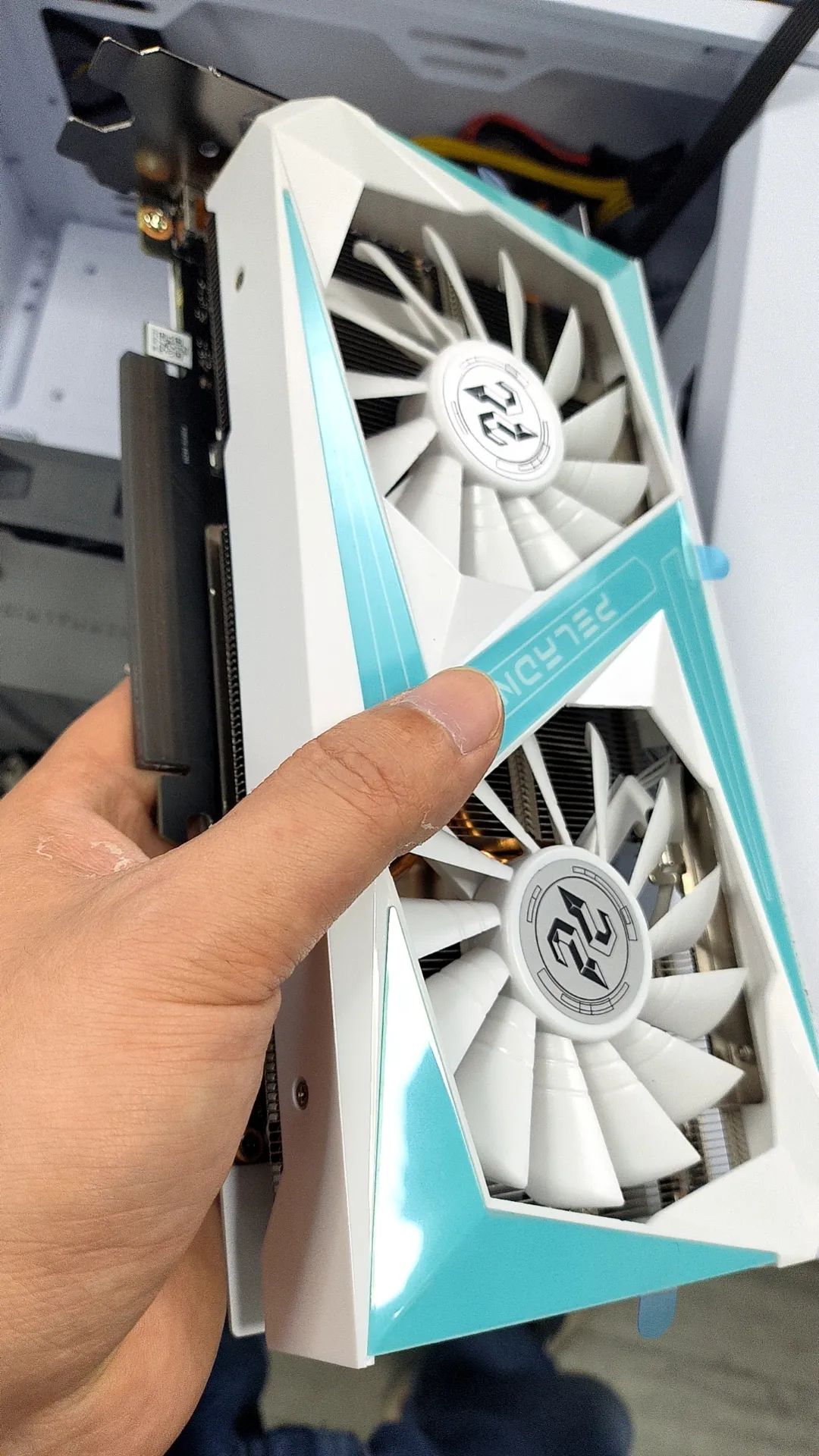

2060S 显卡

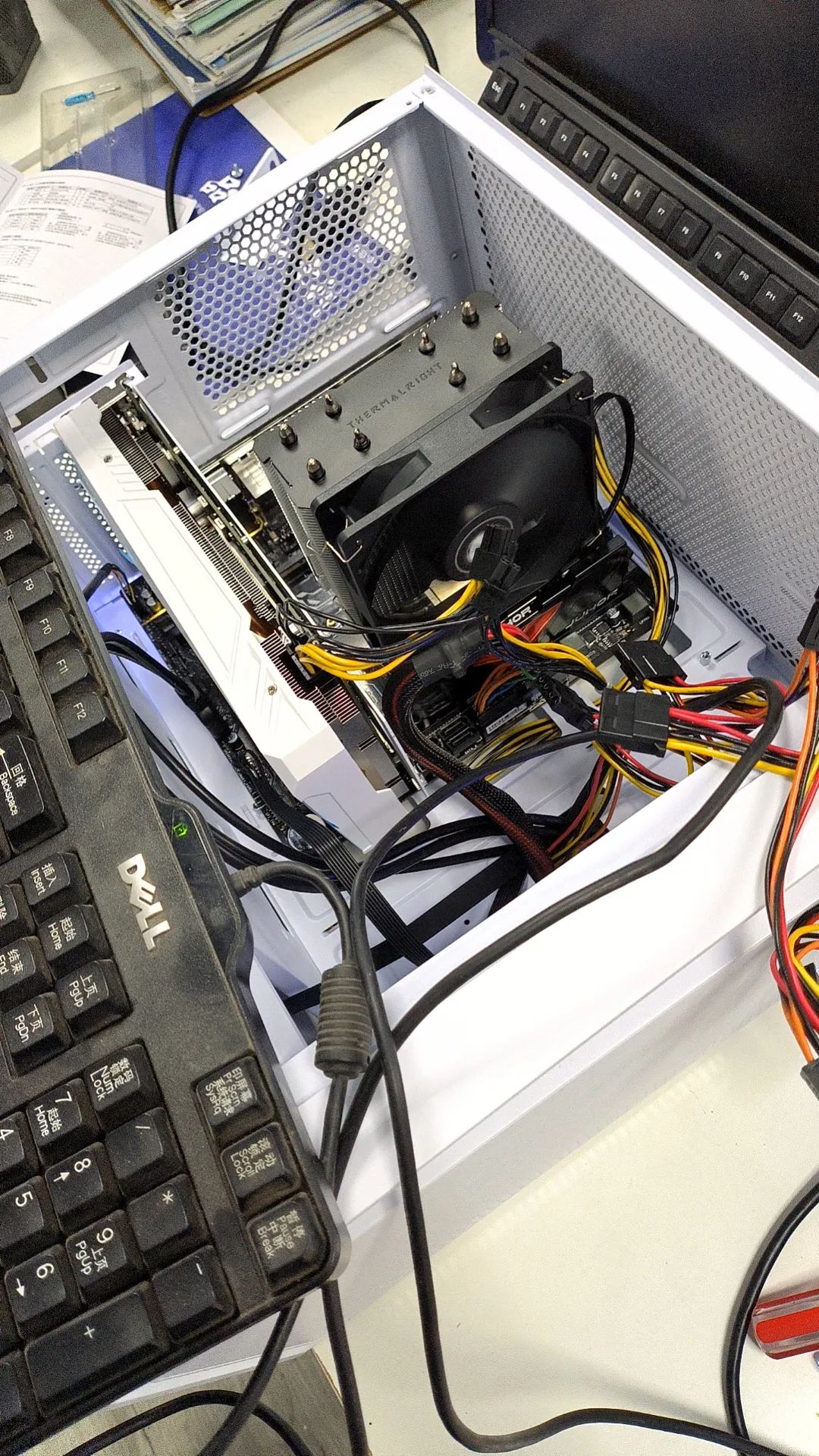

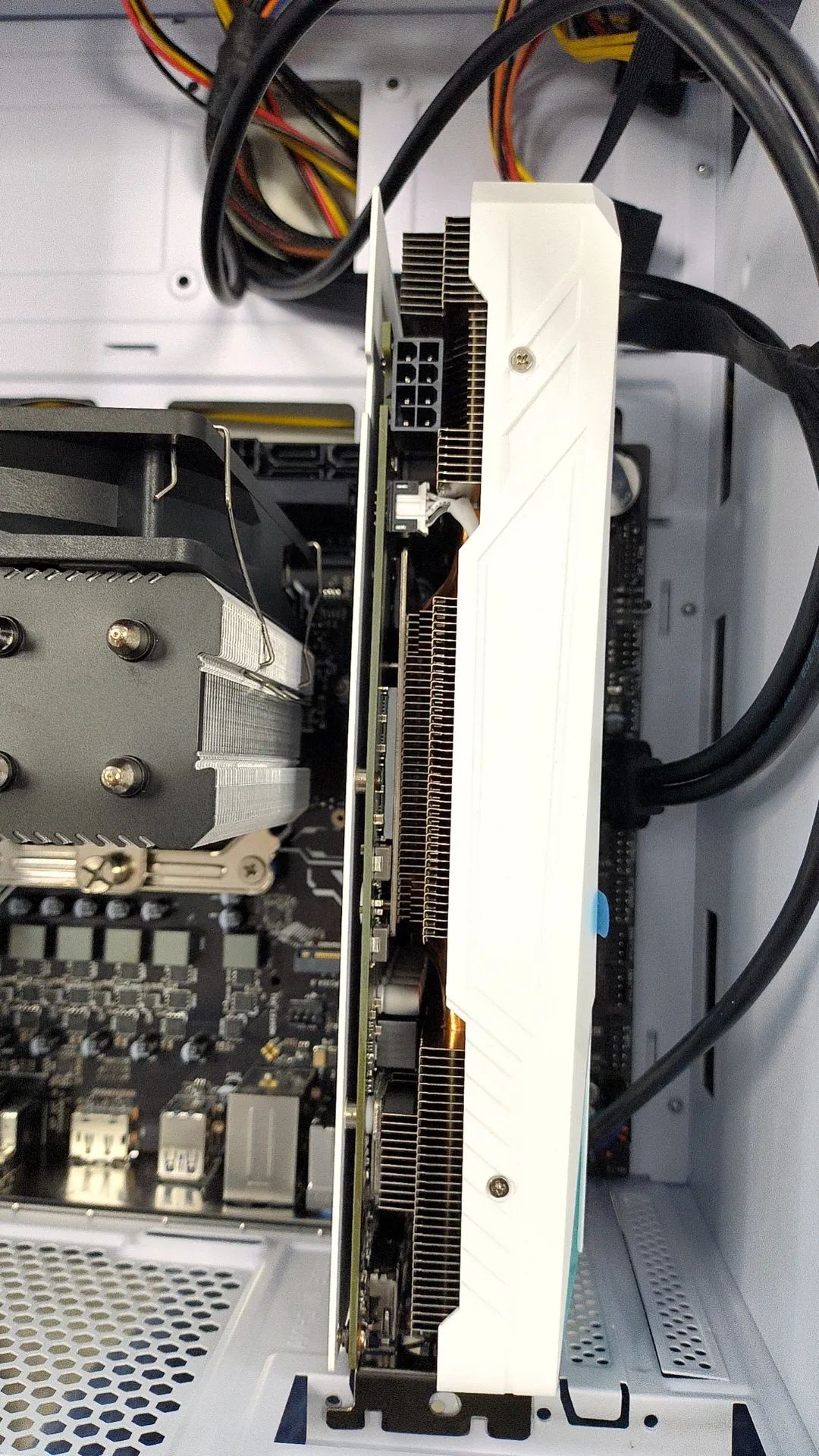

显卡插到主板上，8pin供电接口插上，这里是6pin+2pin电源供电

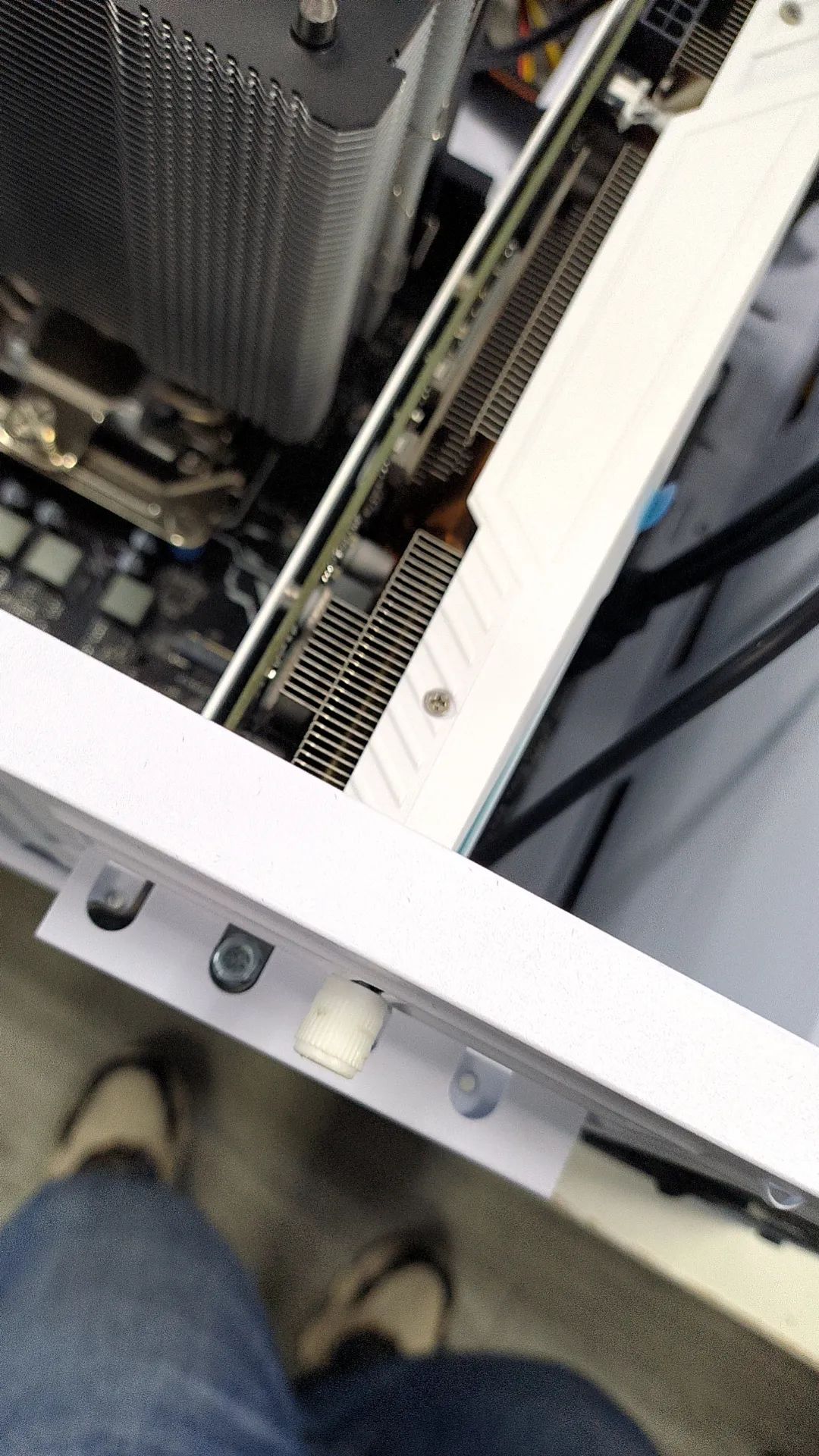

盖回显卡挡板，拧紧螺丝

插上键盘开机测试

此处扩展一下，并非一次点亮输出显示成功，经过内存条多次拔插，显卡一次拔插，最终点亮！

附调试参考：

1.主板dram亮红灯,显示器无信号

说明主板的内存自检没过去，就是内存出现了问题。

此处本渣渣这里解决方案：重新拔插内存条！

2.主板yga亮红灯,显示器无信号

主板和显卡一般不存在兼容性的情况的，只要接口一样就可以点亮的；

有可能是显卡和主板接触不良导致的，显卡重新插拔下，金手指部分要完全和主板PCI插槽接触。

此处本渣渣这里解决方案：重新拔插显卡！

正常主板点亮，输出显示，可以看到主板信息，然后因为无启动盘，屏幕最后会有光标显示，主板上无自检报错提示红灯！

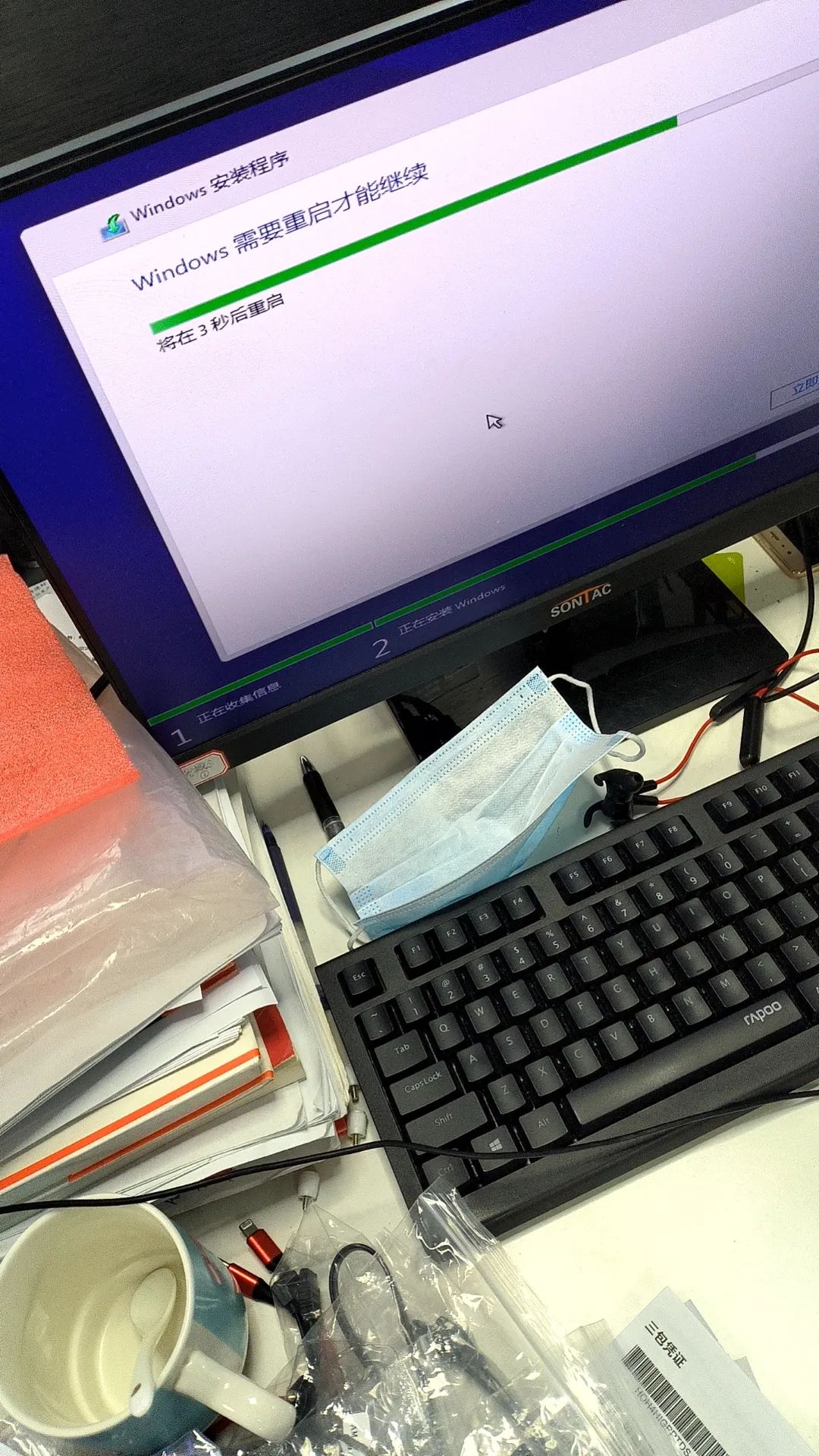

安装win11系统原盘

原盘系统下载推荐：

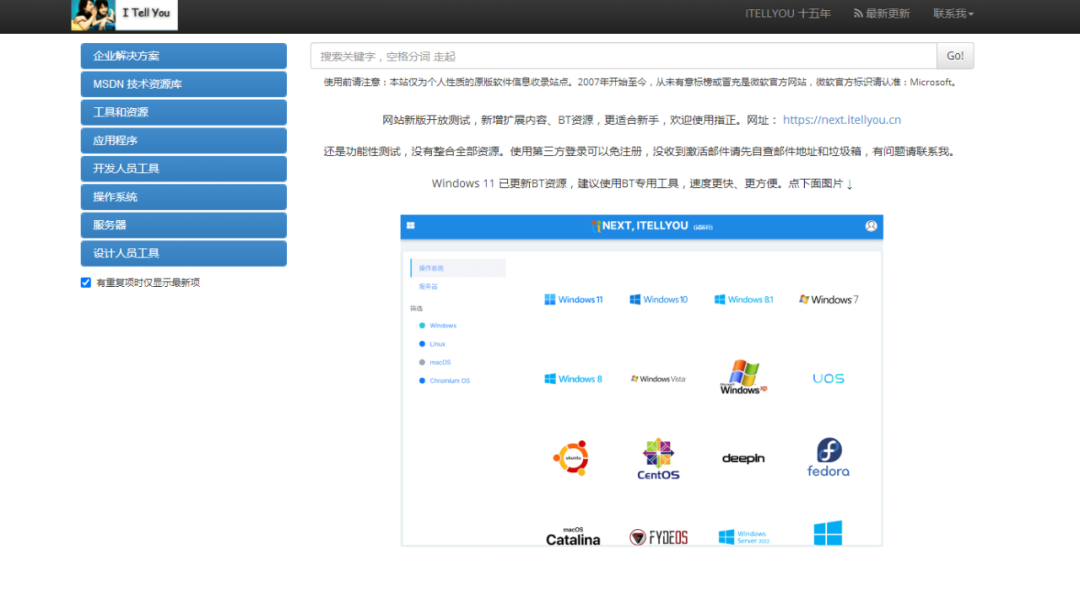

MSDN, 我告诉你 - 做一个安静的工具站

https://msdn.itellyou.cn/

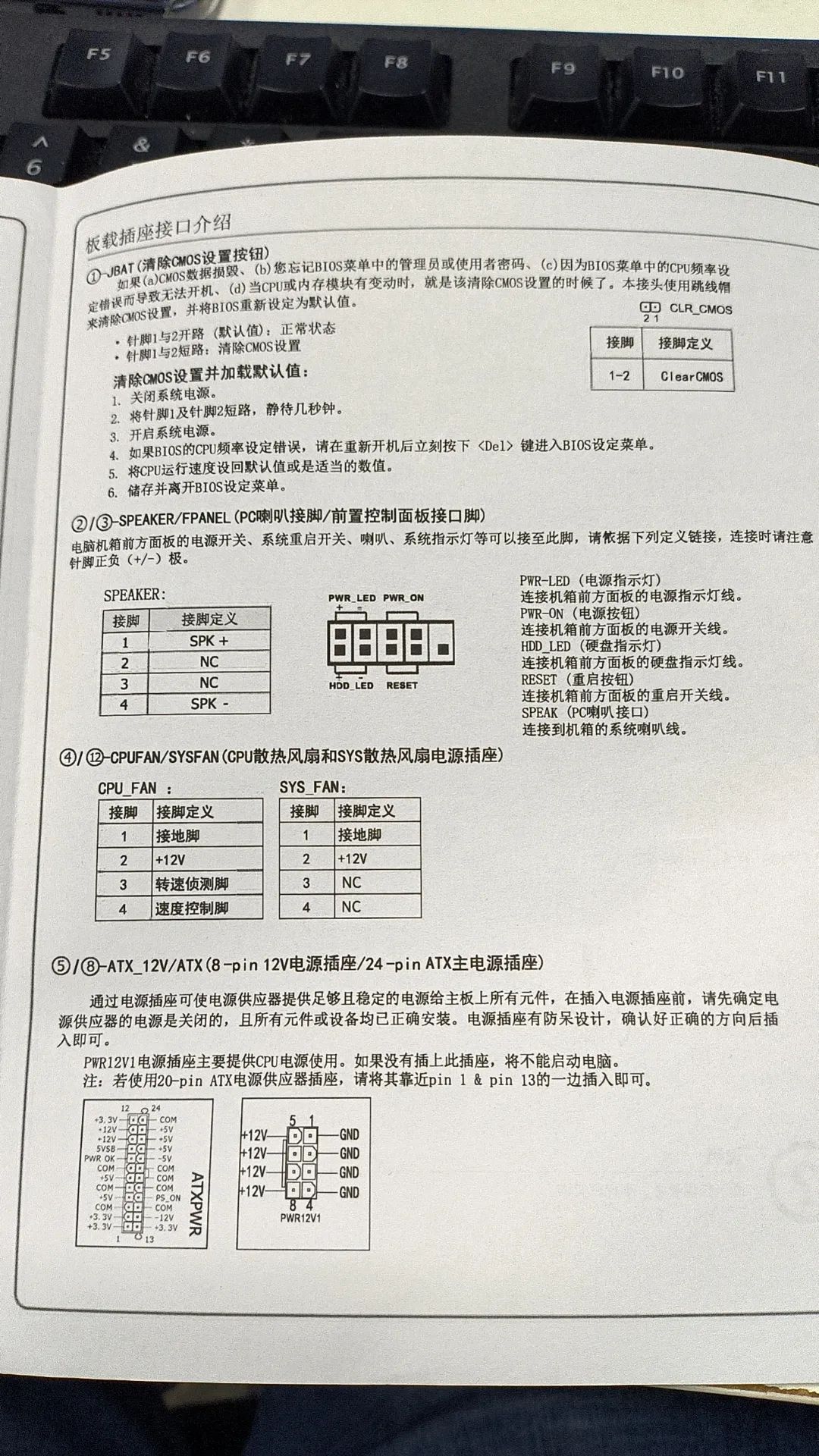

附：影驰B660M 光影V2 主板说明书接口参考

踩坑提示：

【大力出奇迹下】的利民散热器风扇背扣（用错了AMD那套螺丝）

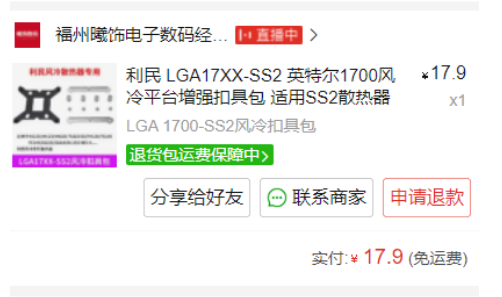

已拼夕夕下单一套1700背扣配件

避坑提示：

一定要提前看好说明书，提前看好说明书，看好说明书，说明书！

有什么问题，欢迎交流探讨！
