在VMware上进行FreeNAS安装部署和iscsi使用

引言

本博客仅用作于本人的学习记录，参考了以下文章进行了如下实验：

FreeNAS安装部署和使用-CSDN博客

大部分的实验步骤是从以上博客获取到的，本博客用作记录学习，以及在之前博客上进行了一点点改进。

一、VMware上进行FreeBSD的安装

1.1 FreeBSD镜像安装

这里使用的是FreeNAS-11.2-U4.1.iso

1.2 FreeBSD在VMware上的配置

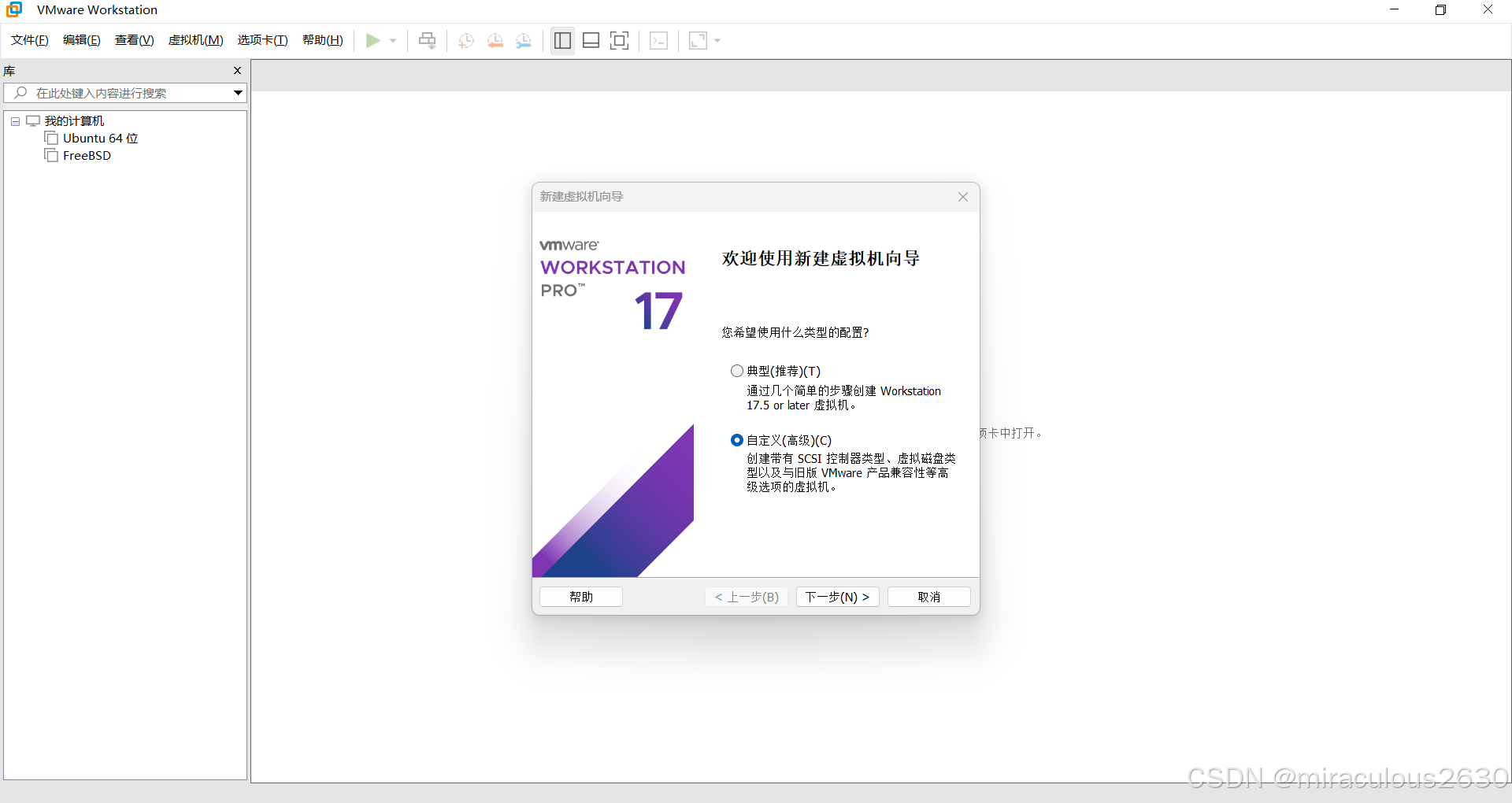

点击文件，新建虚拟机。

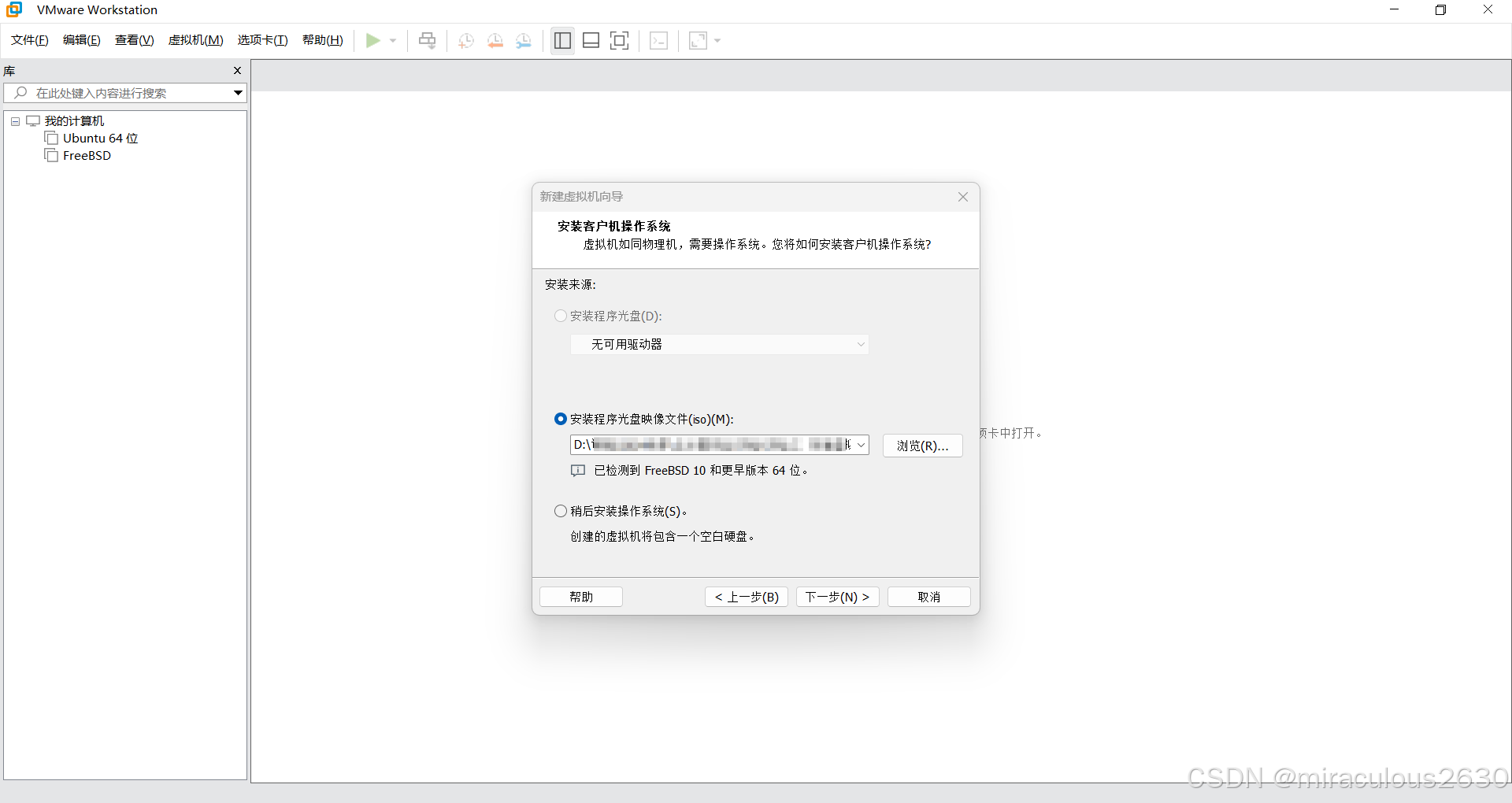

将镜像文件导入虚拟机：

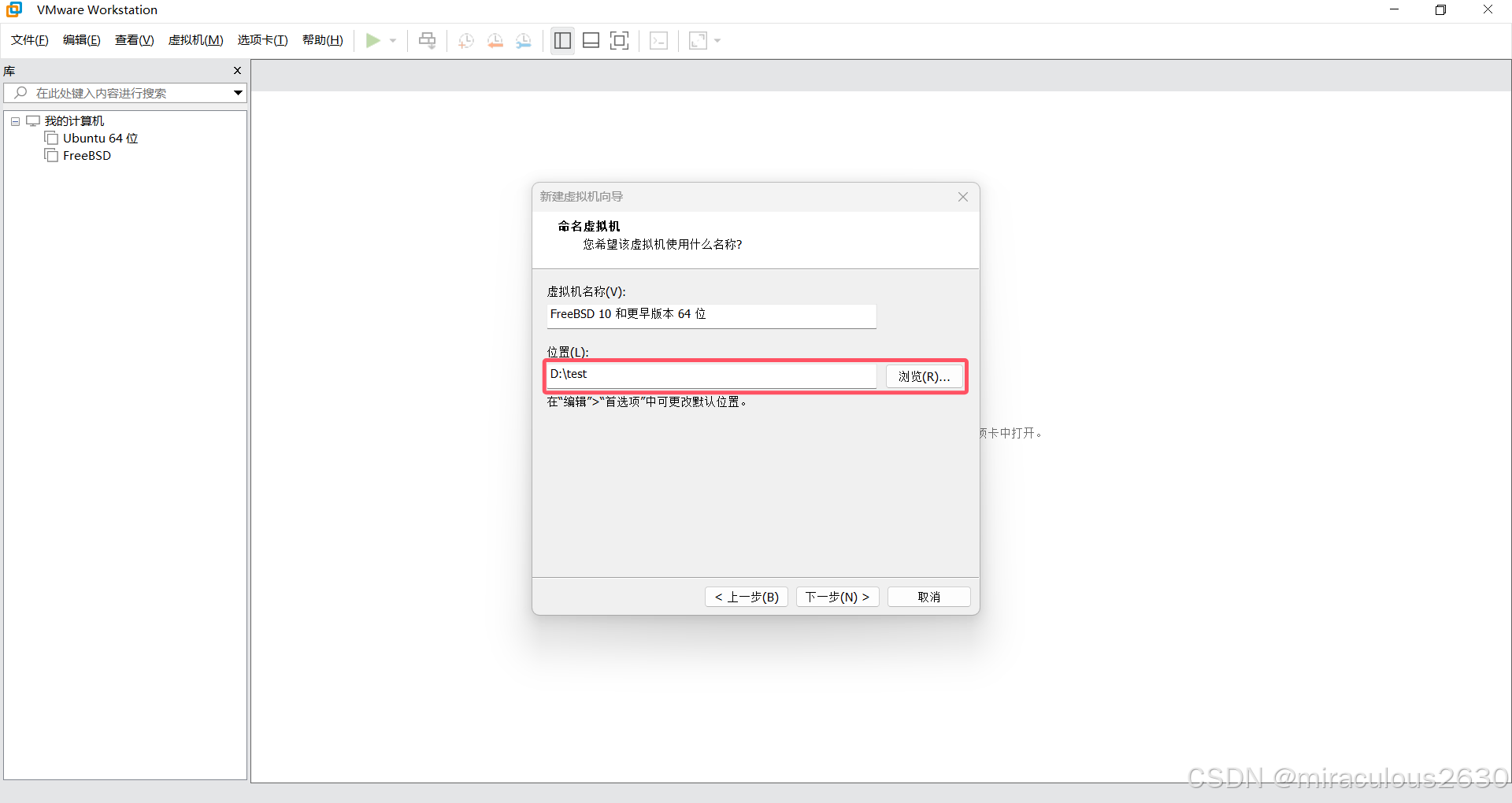

点击下一步后，修改保存位置：

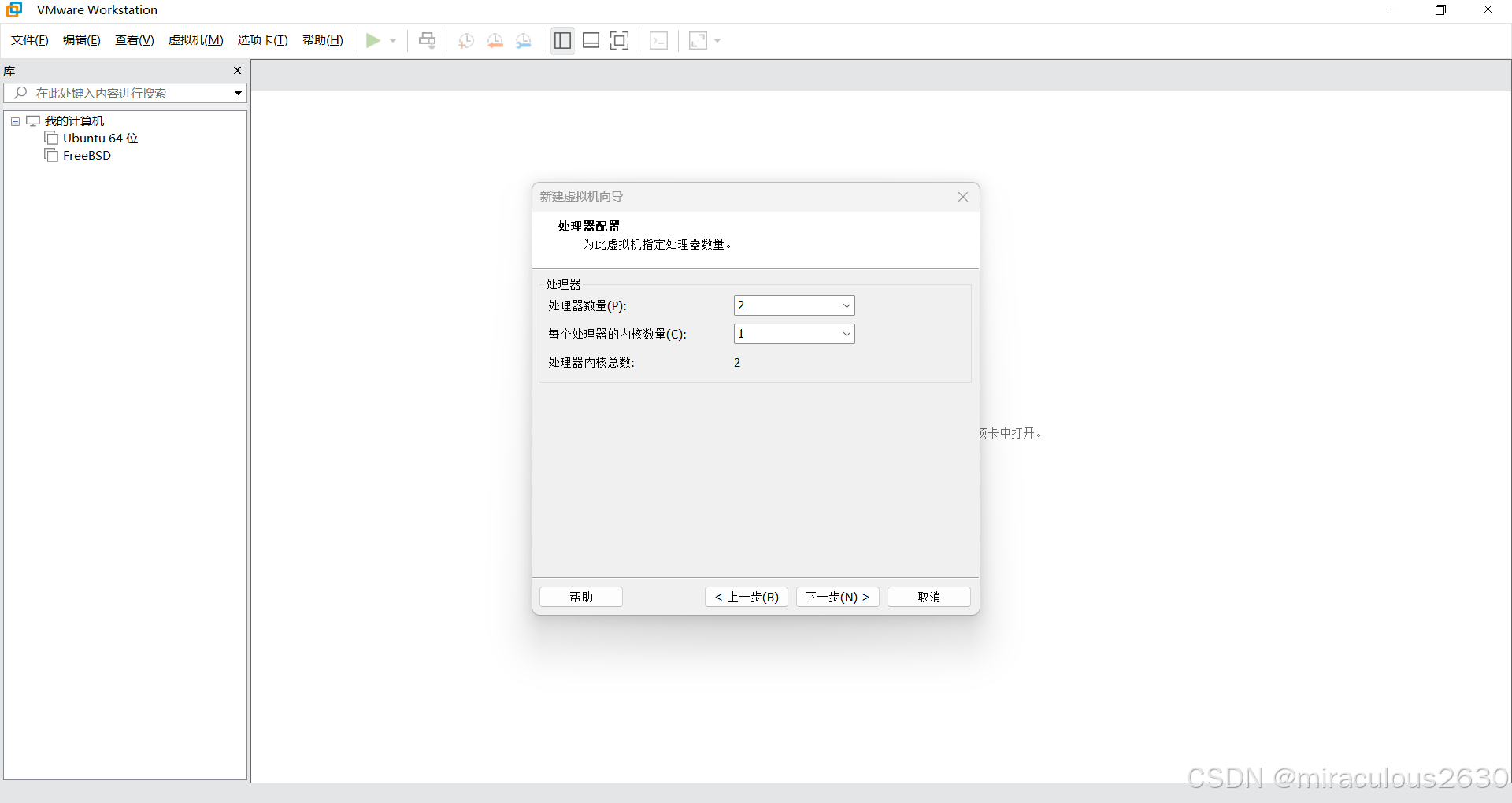

设置处理器进行下一步：

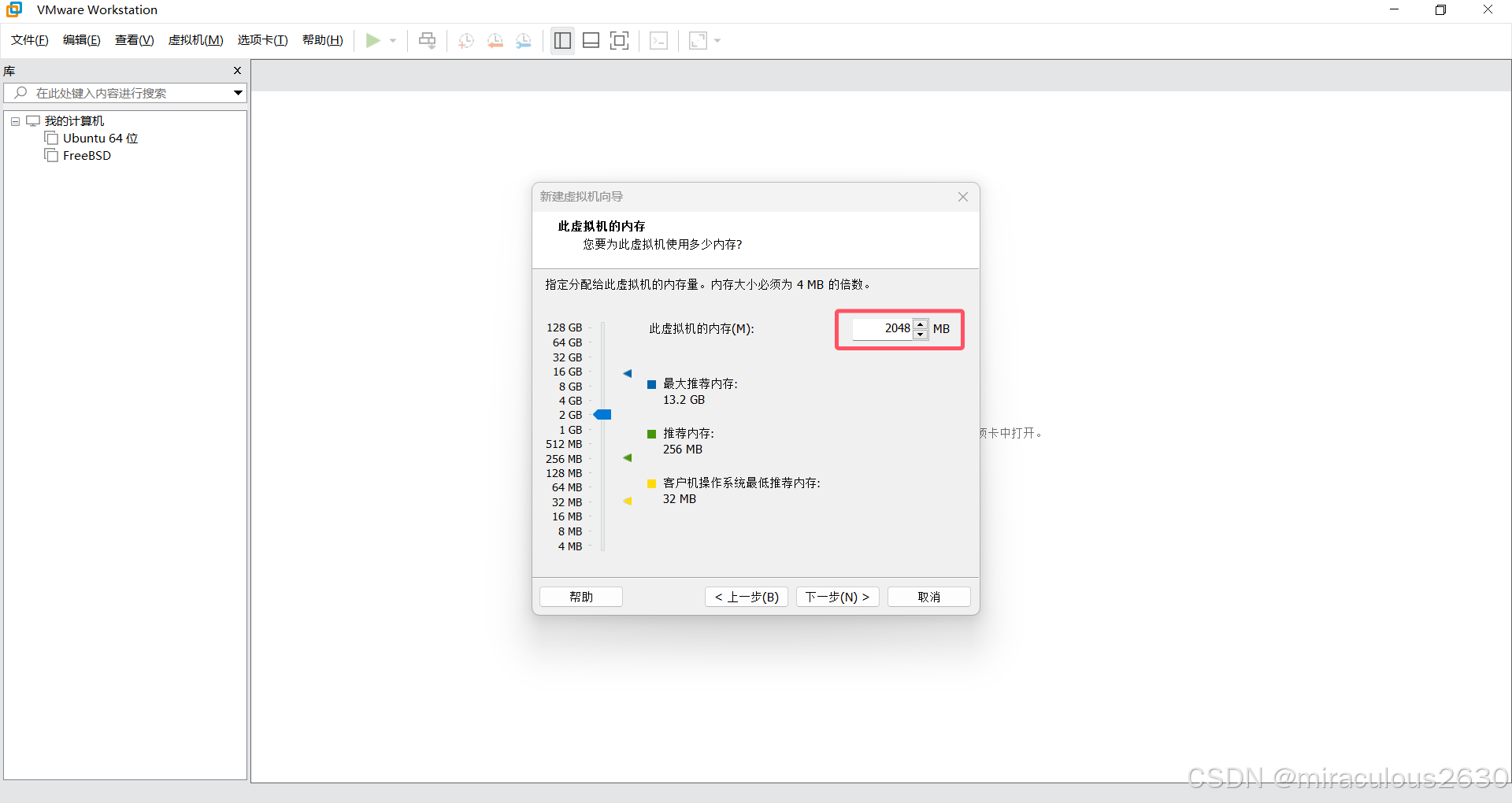

虚拟机内存选择可以设置2GB，当然，在系统安装时可以会提示8GB，这是可以忽略的：

由于系统网关配置的原因，这里可以选择进行桥接网络设置：

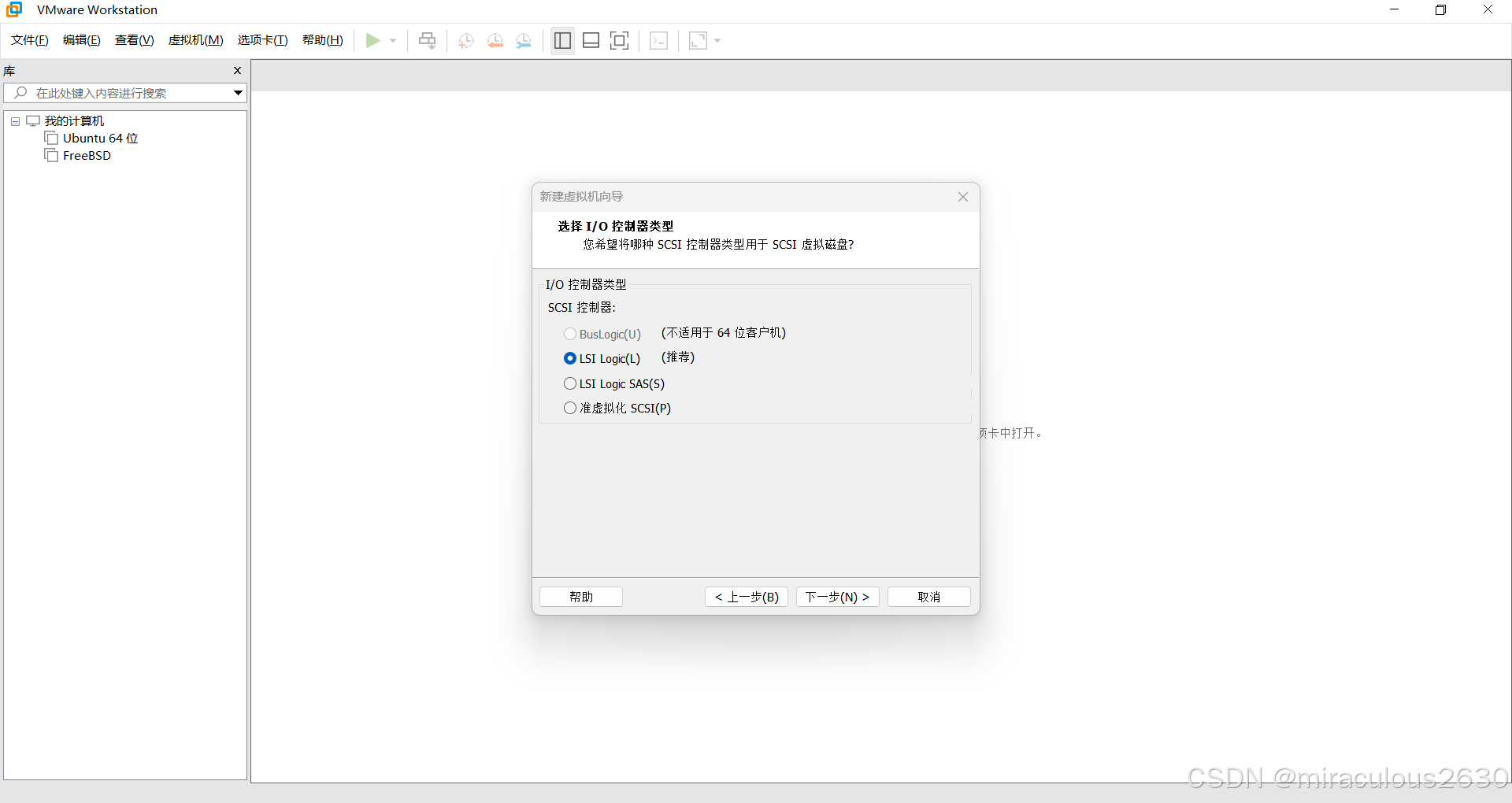

选择推荐I/O控制器：

推荐磁盘类型：

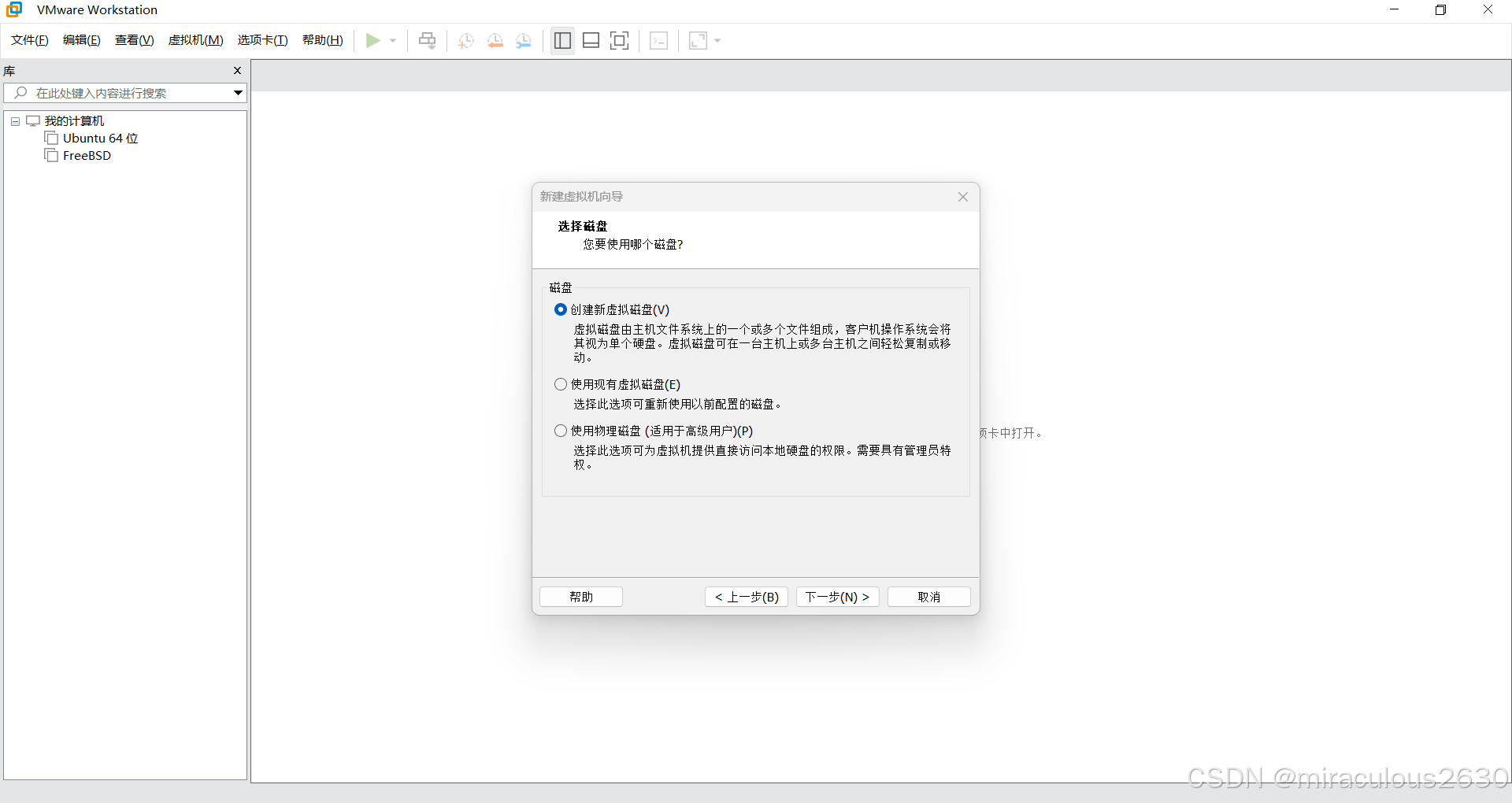

创建虚拟磁盘：

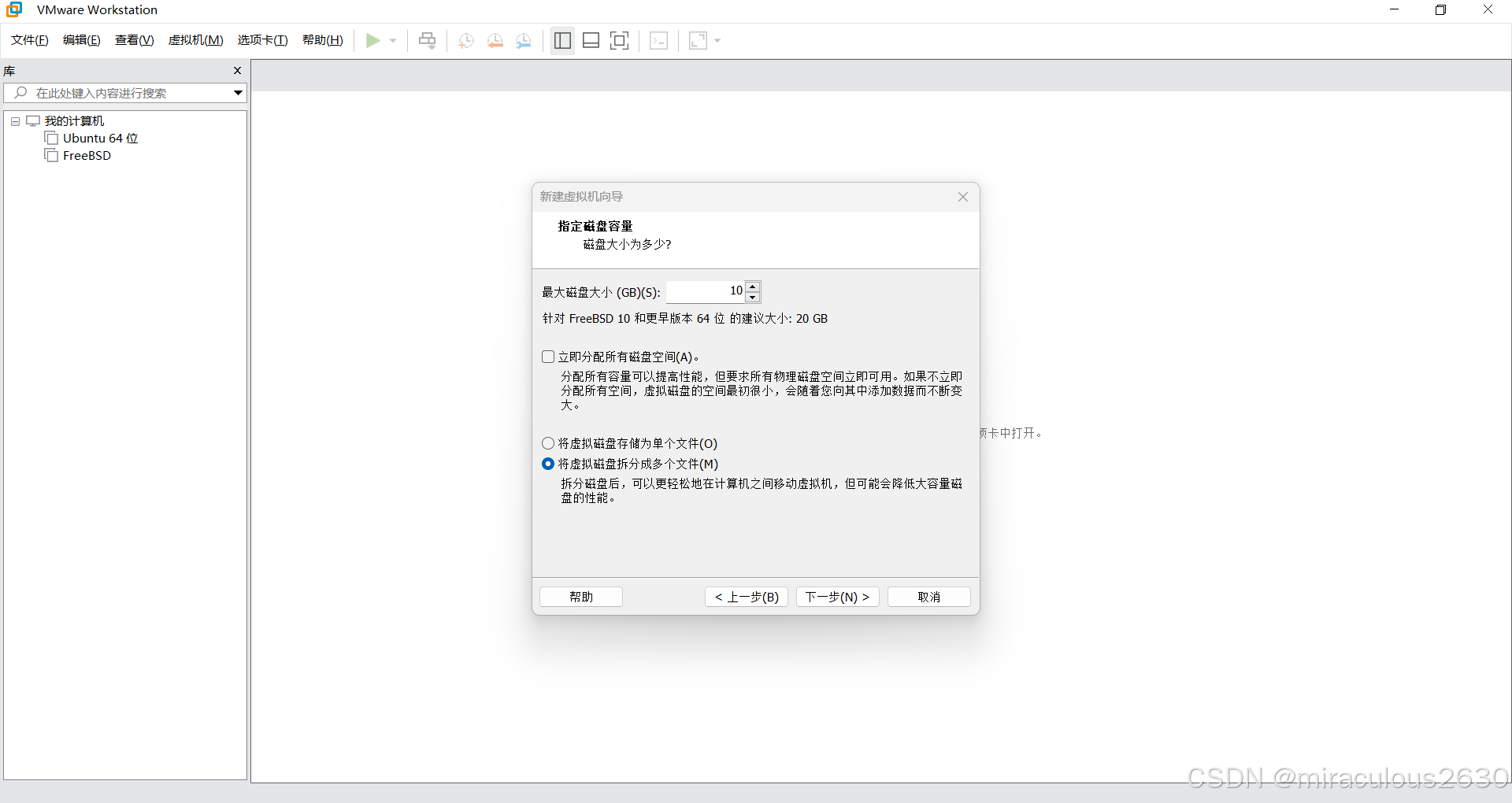

设置磁盘容量：

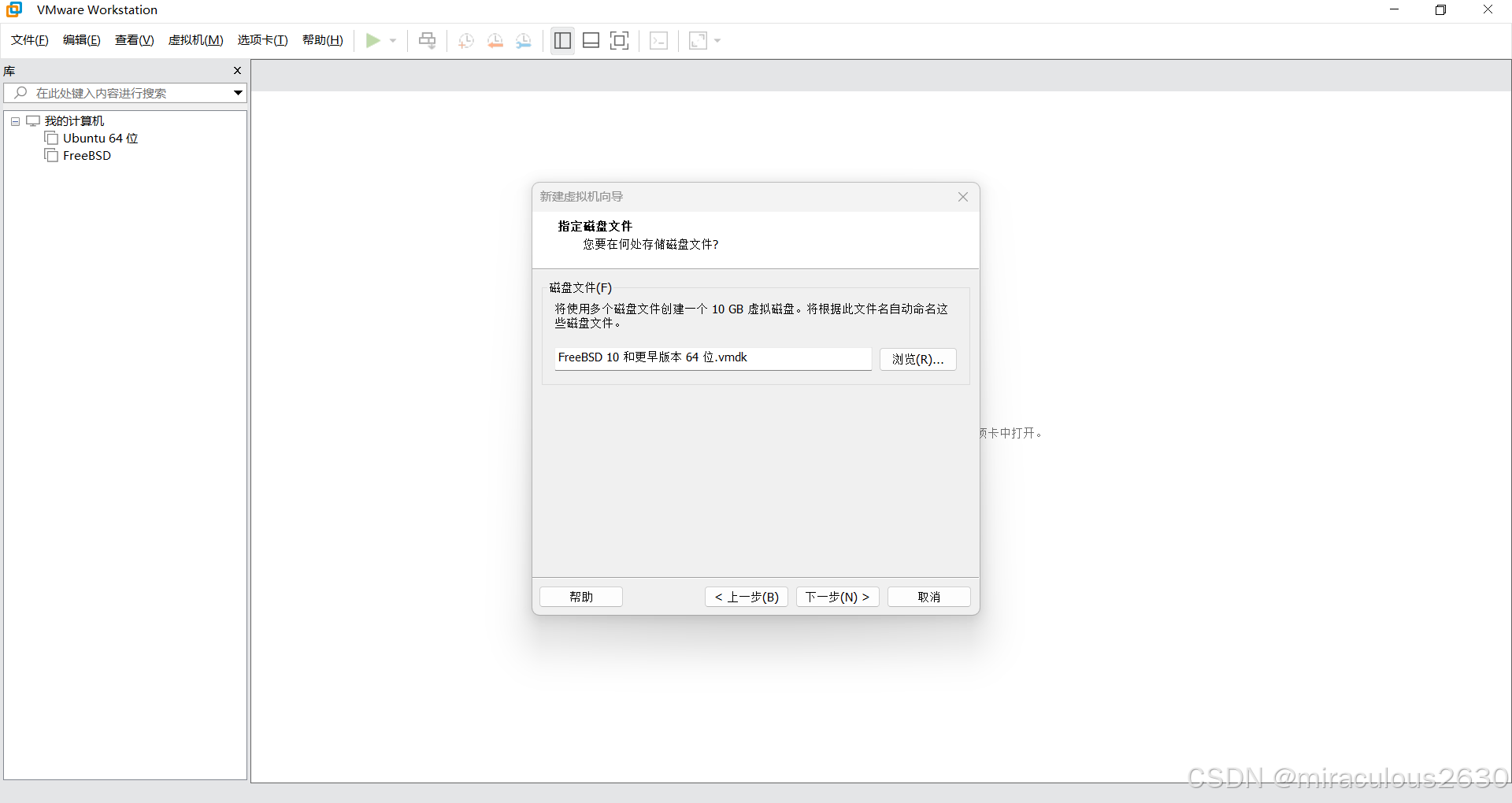

命名磁盘文件：

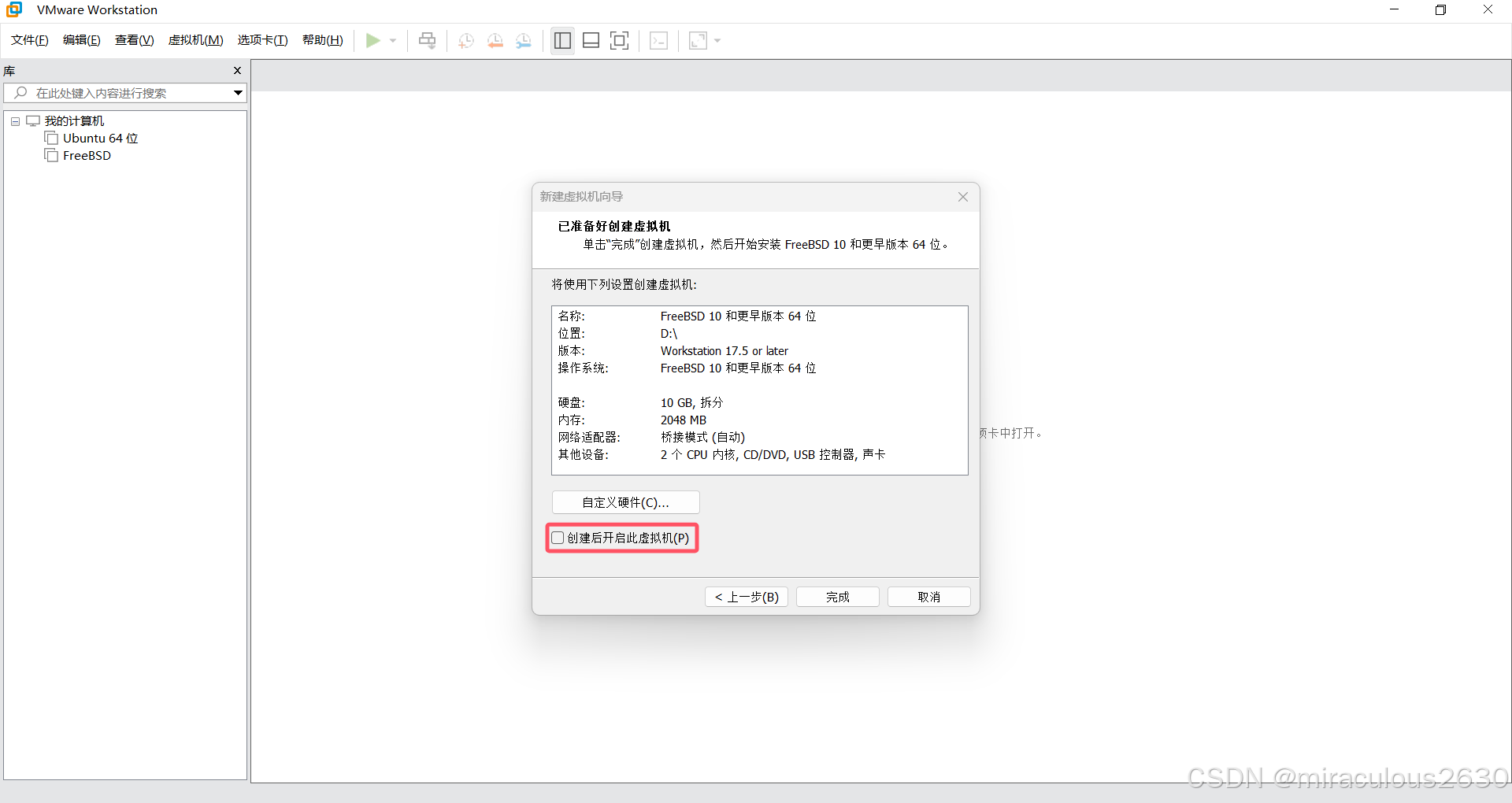

在创建虚拟机成功前，需要创建4个硬盘，这里需要关闭创建成功后自动启动虚拟机：

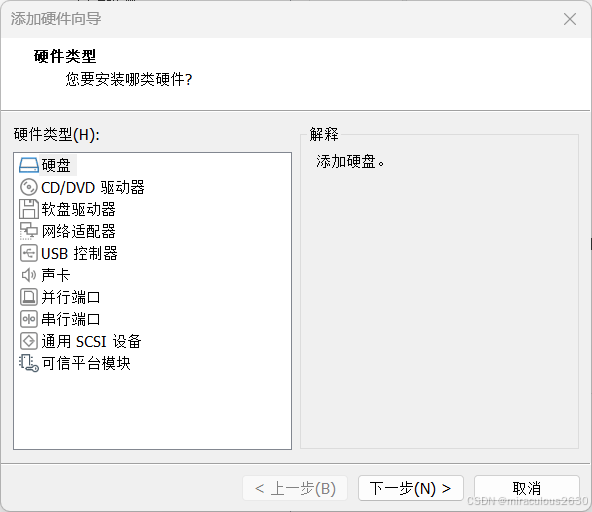

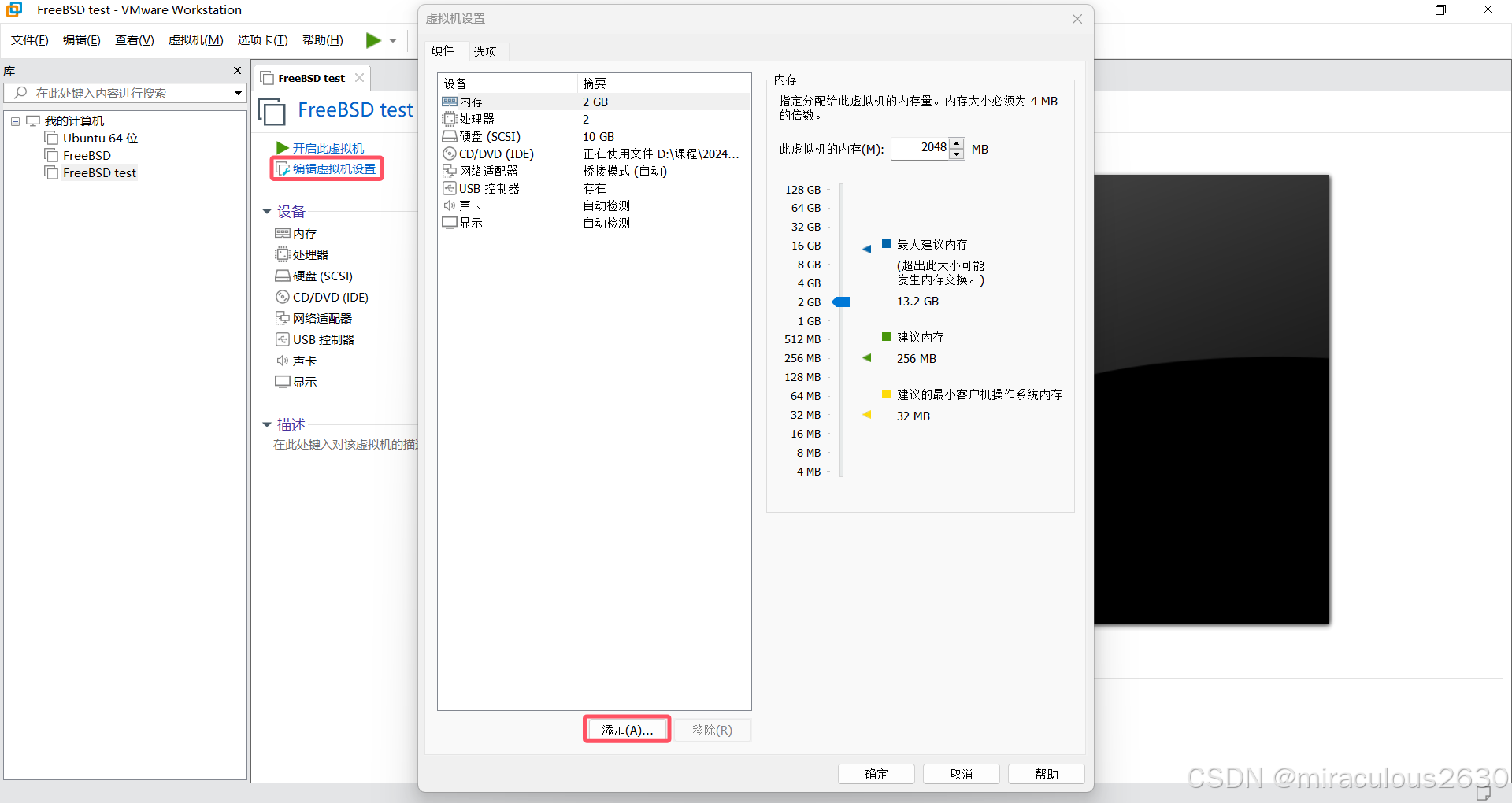

在编辑虚拟机处添加四个大小相等的四个磁盘：

进行磁盘添加，一直点击下一步即可，磁盘大小可自行选择，这里建立5GB的磁盘大小：

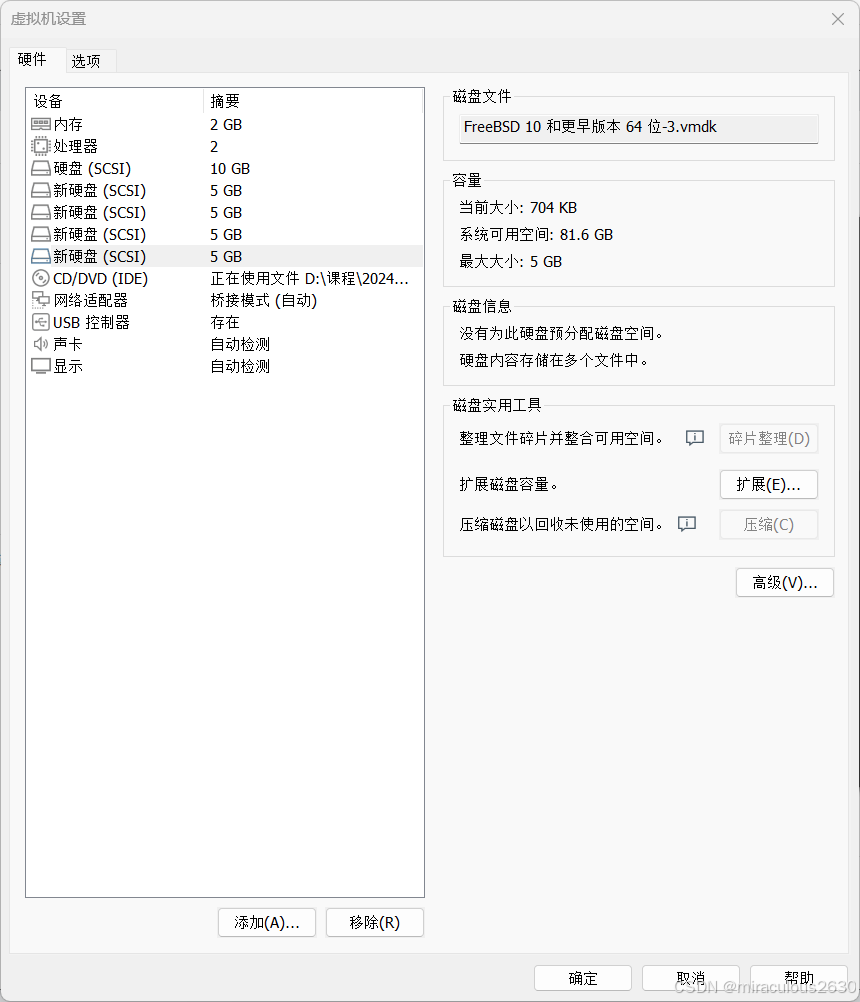

创建成功后虚拟机的配置如下图所示：

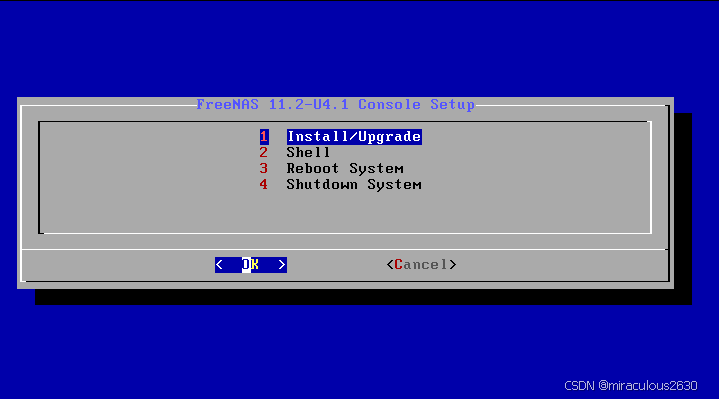

启动虚拟机，开始系统安装，选择第一个进行系统下载：

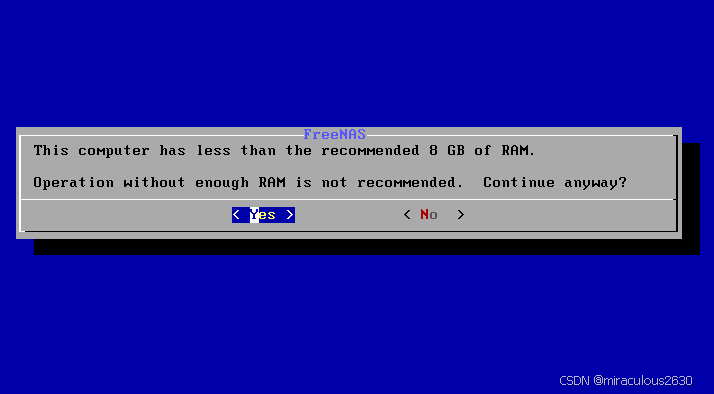

如果设置的内存小于8GB，应该会有如下提示，这里只需要选择是即可，进行下一步：

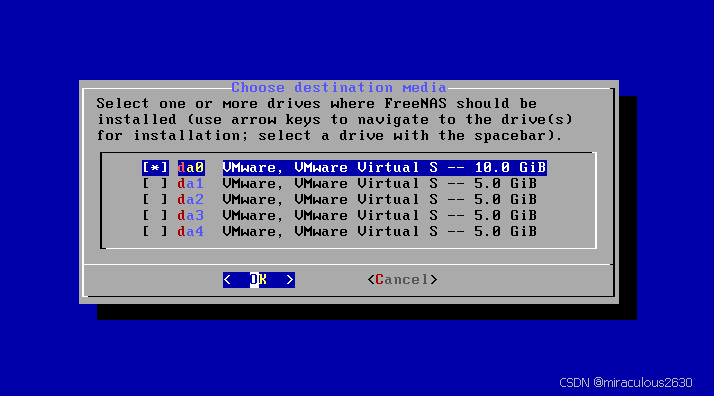

这里我们创建了共5个磁盘，按空格键选中第一个磁盘并进行下一步操作：

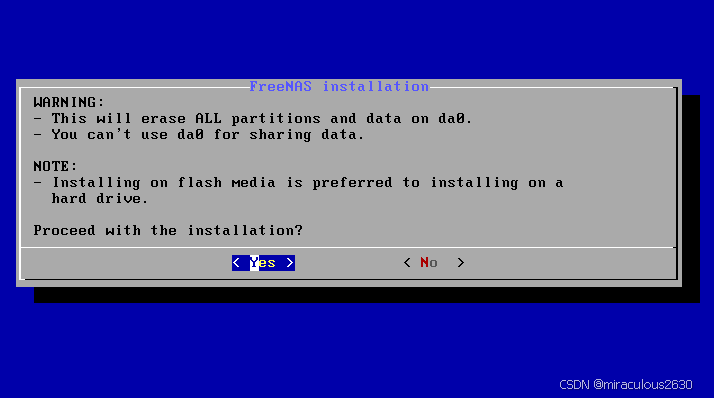

选择Yes:

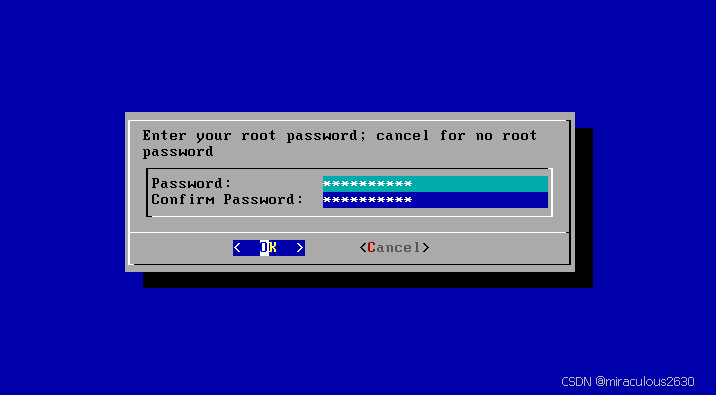

进行密码设置：

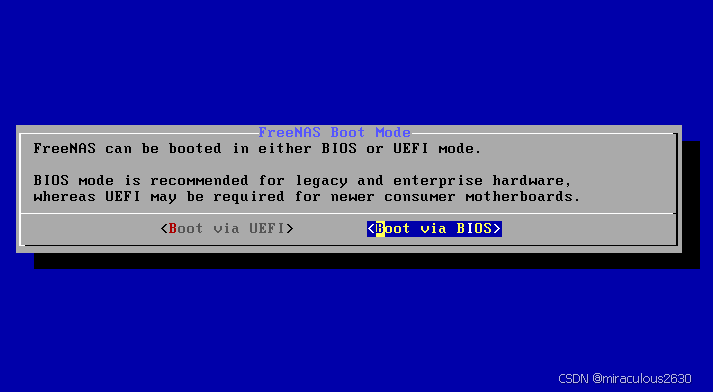

选择Boot via BIOS:

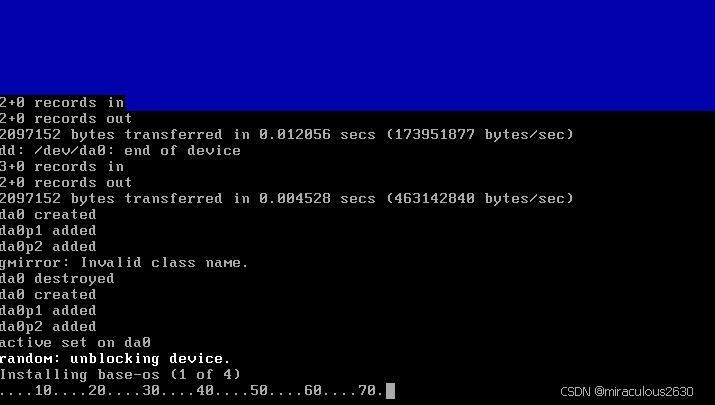

等待安装：

安装需要等待一段时间：

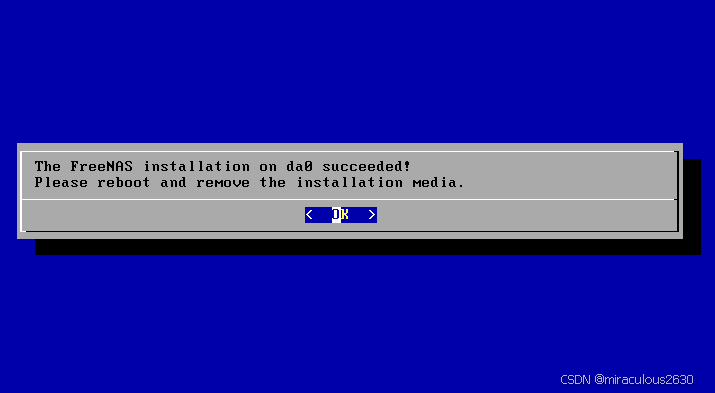

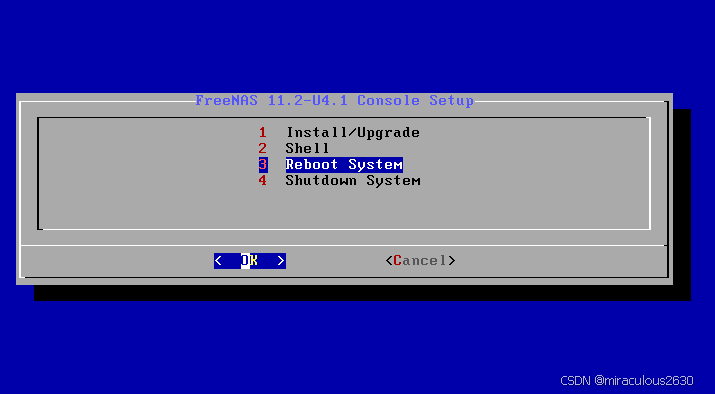

选择第三个，重启：

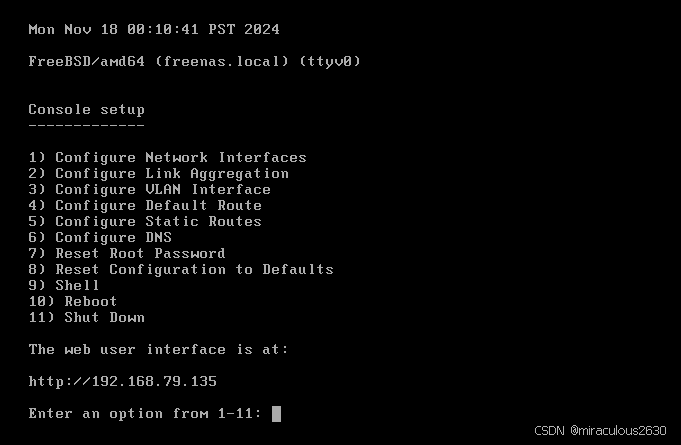

重启后系统为：

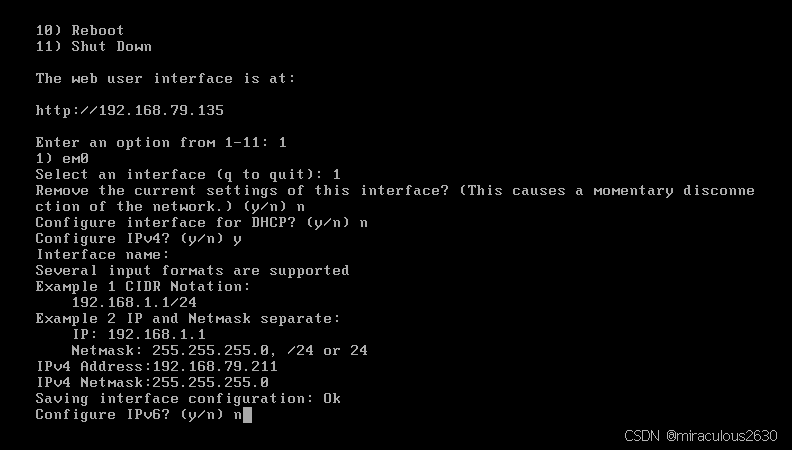

选择1进行ip地址配置：

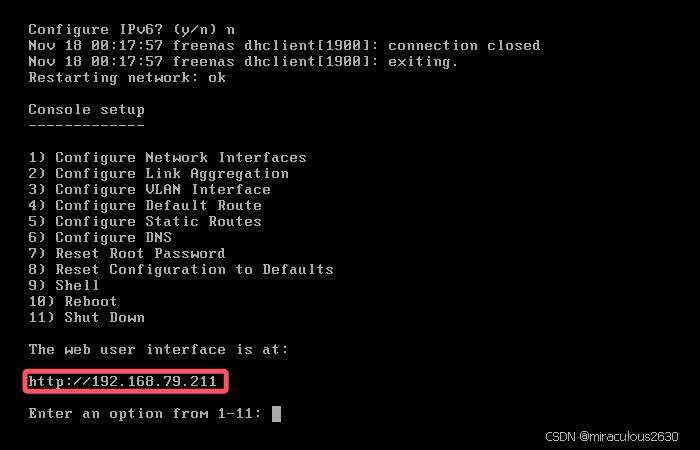

配置IP完成：

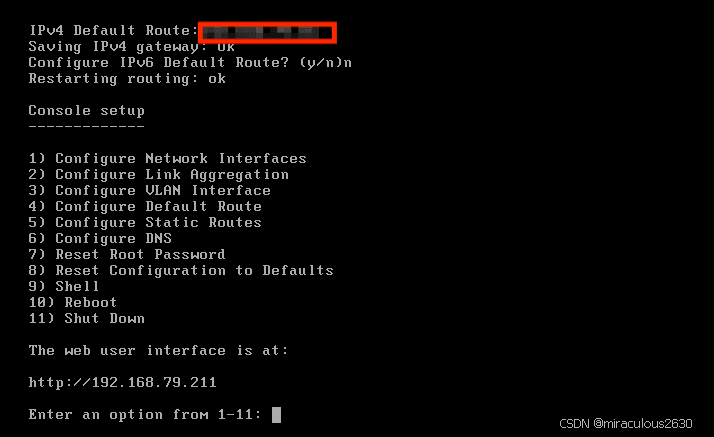

选择4进行配置默认网关：

由于是桥接模式，网关配置为本机的IP地址，选择9查看ip和网关：

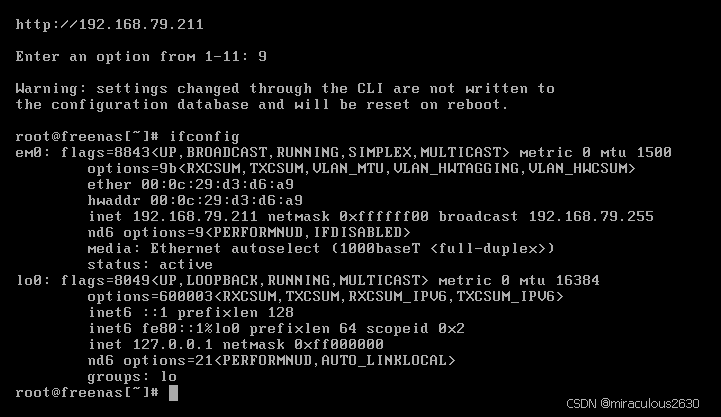

ifconfig进行ip查询：

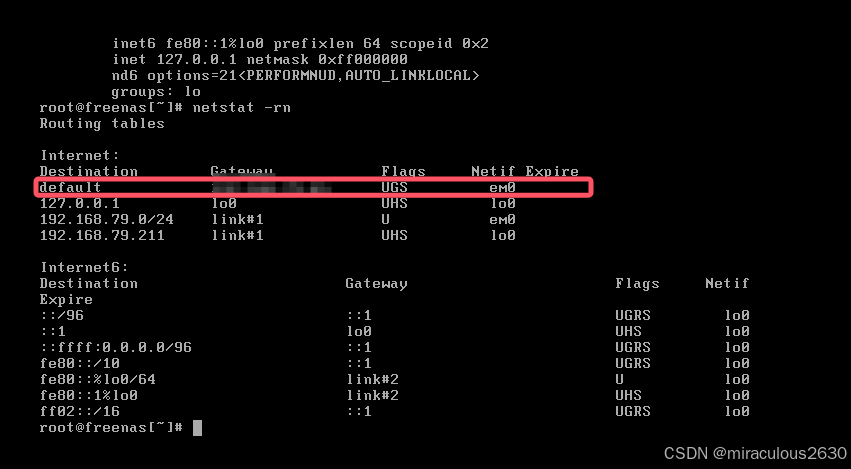

netstat -rn进行网关配置的查询，default为默认网关的地址：

配置完成之后，可以ping通虚拟机的ip和网关：

二、在Web可视化界面FreeNAS进行配置

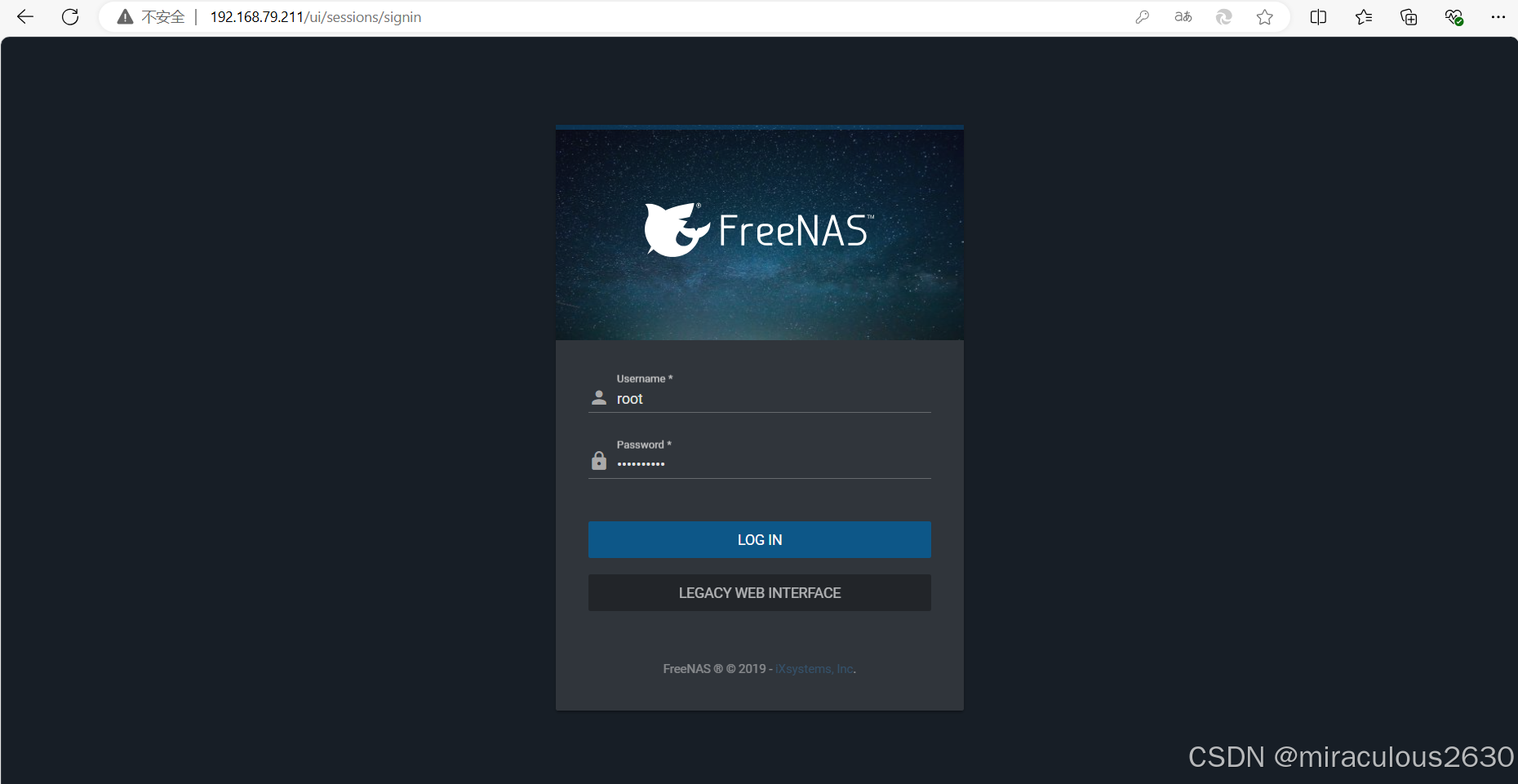

输入用户密码：

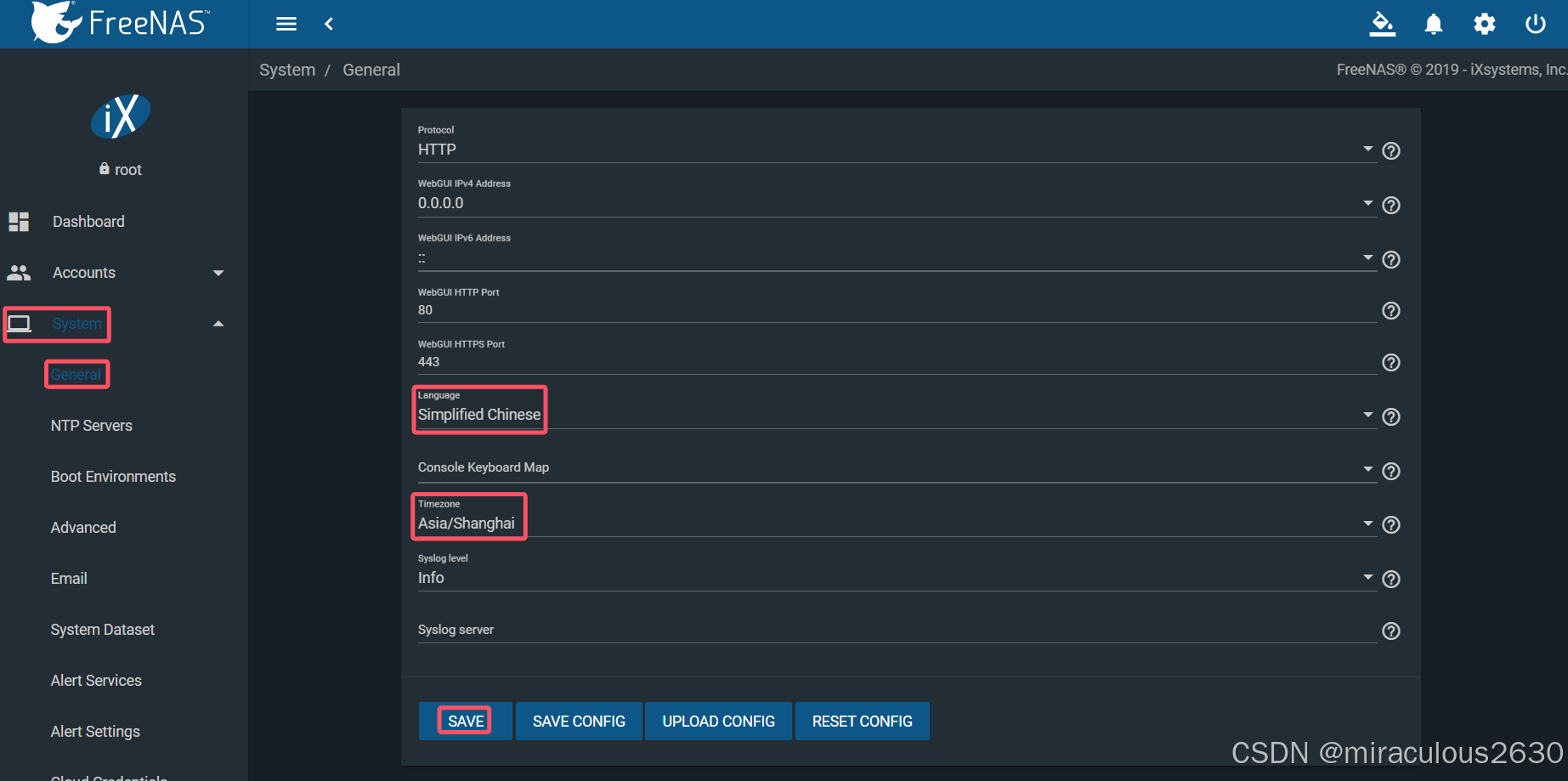

配置语言时区：

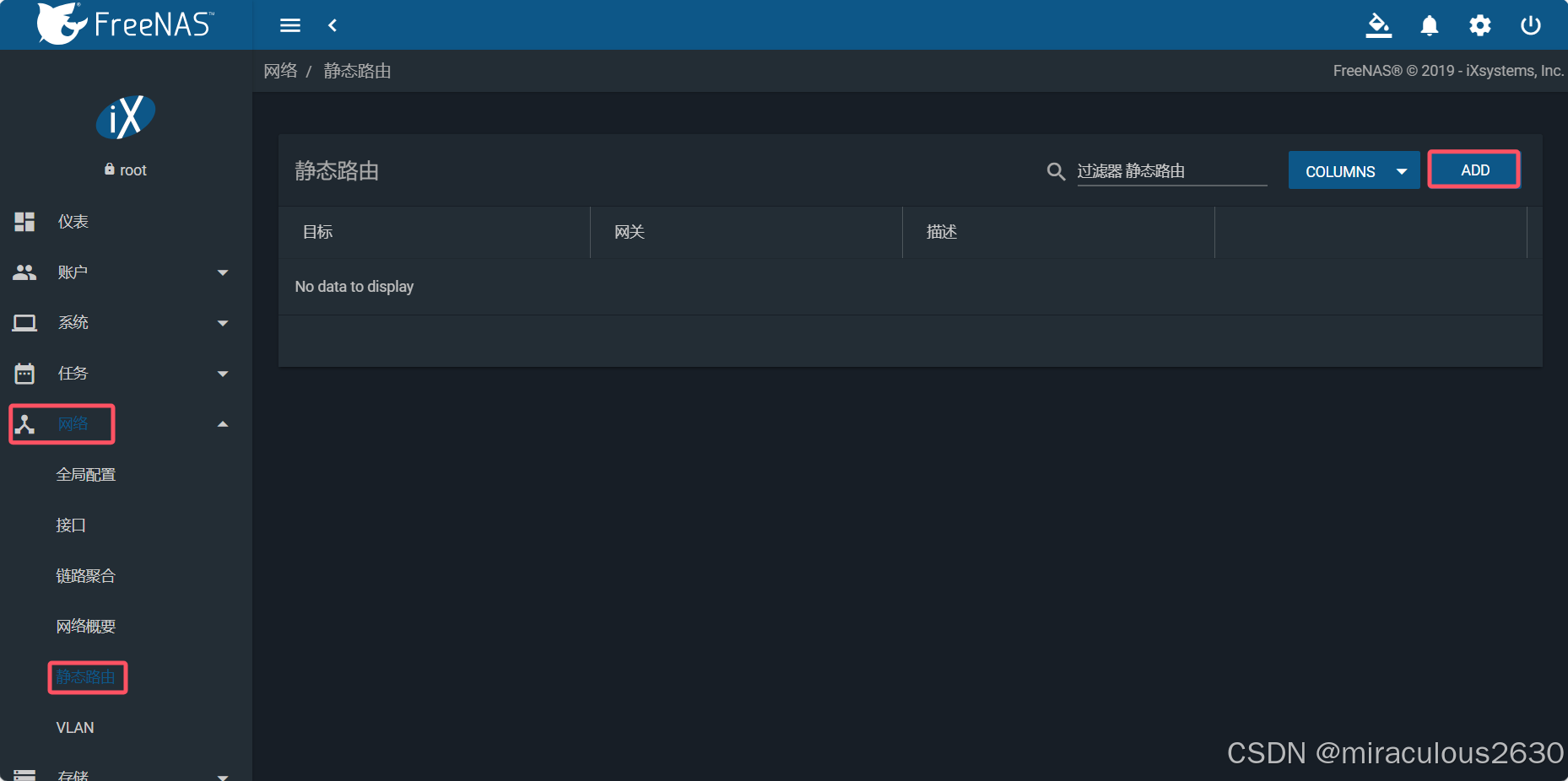

配置静态路由：

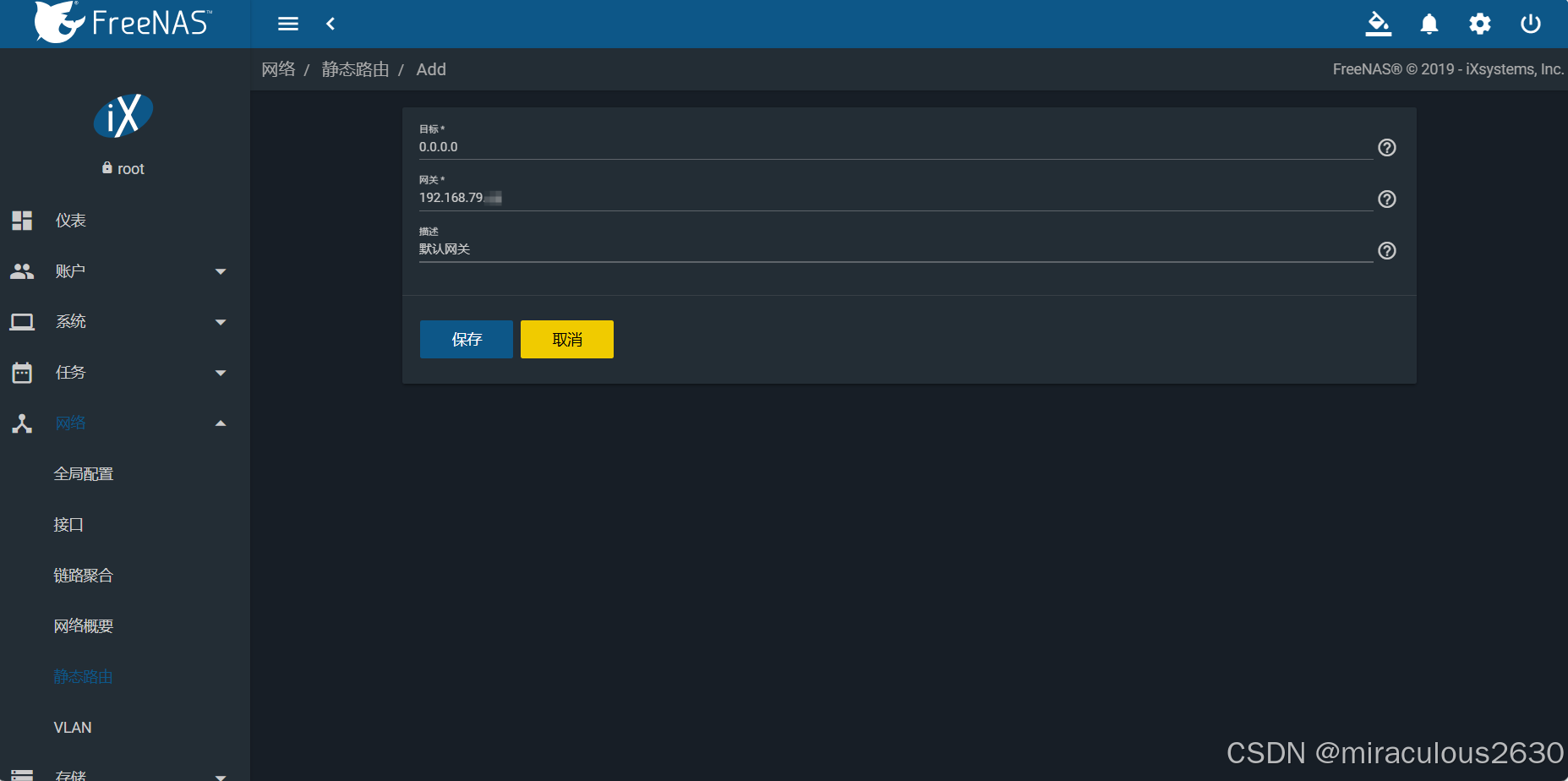

添加网关：

添加账户群组：

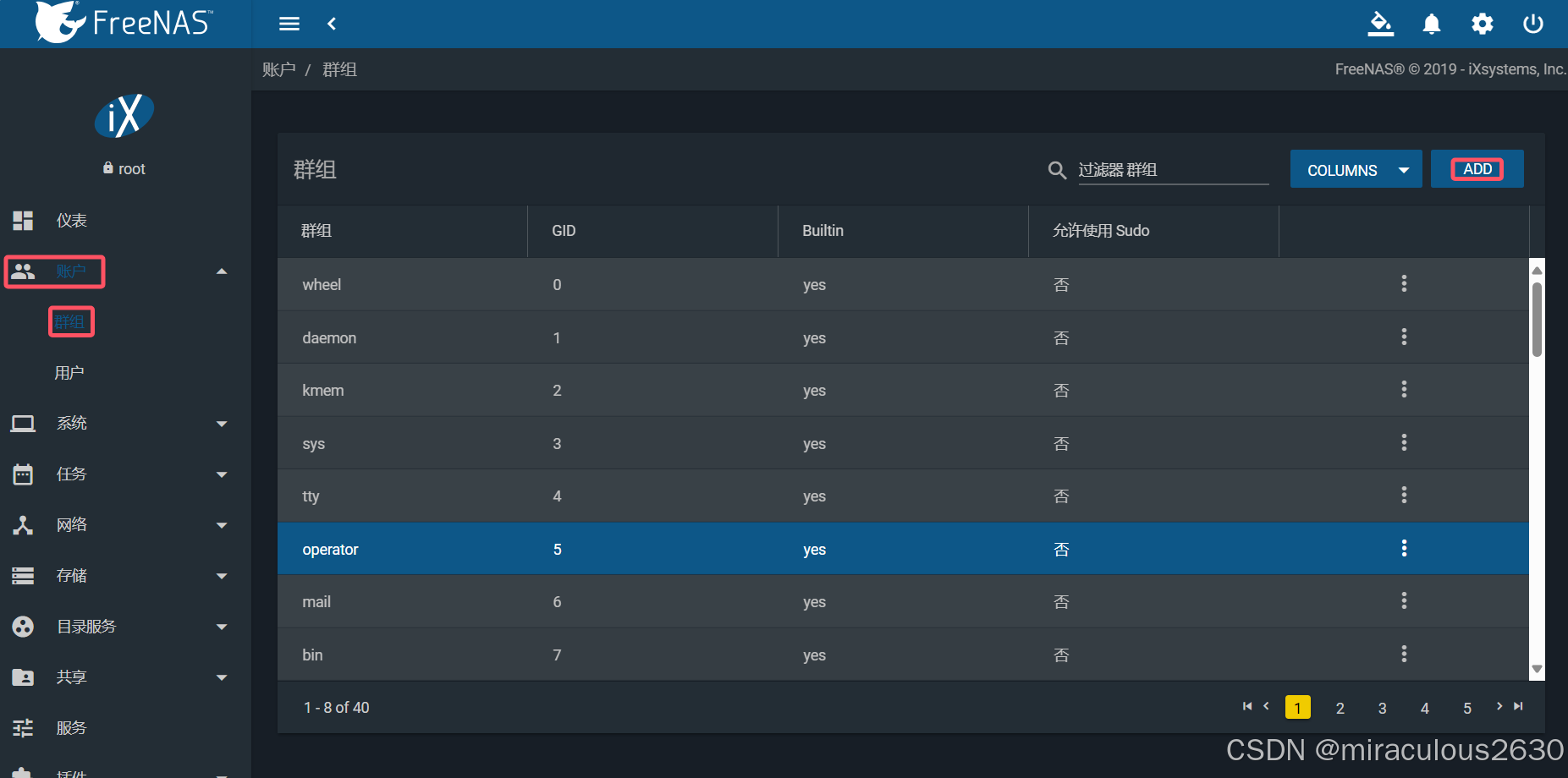

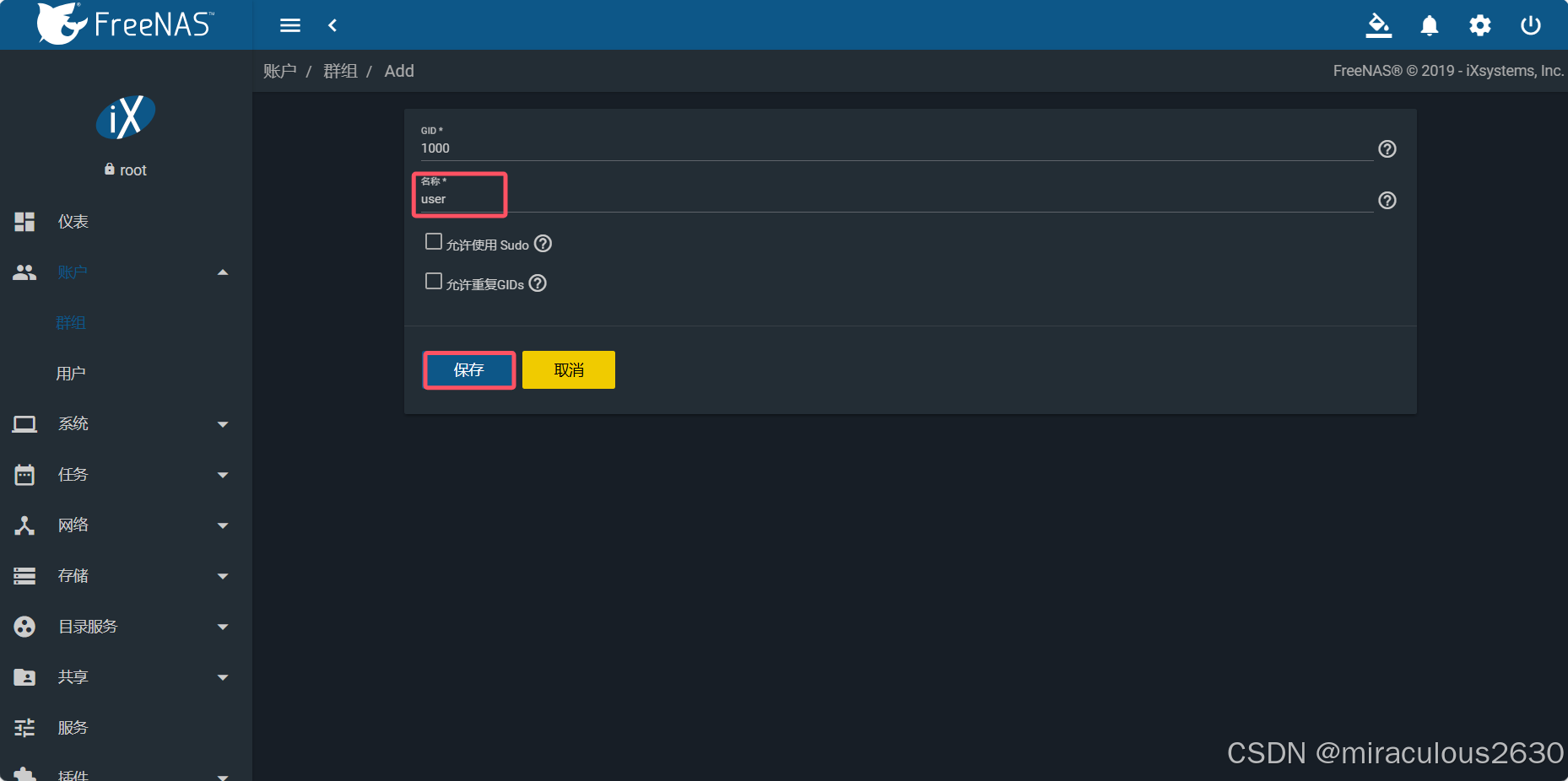

添加群组：

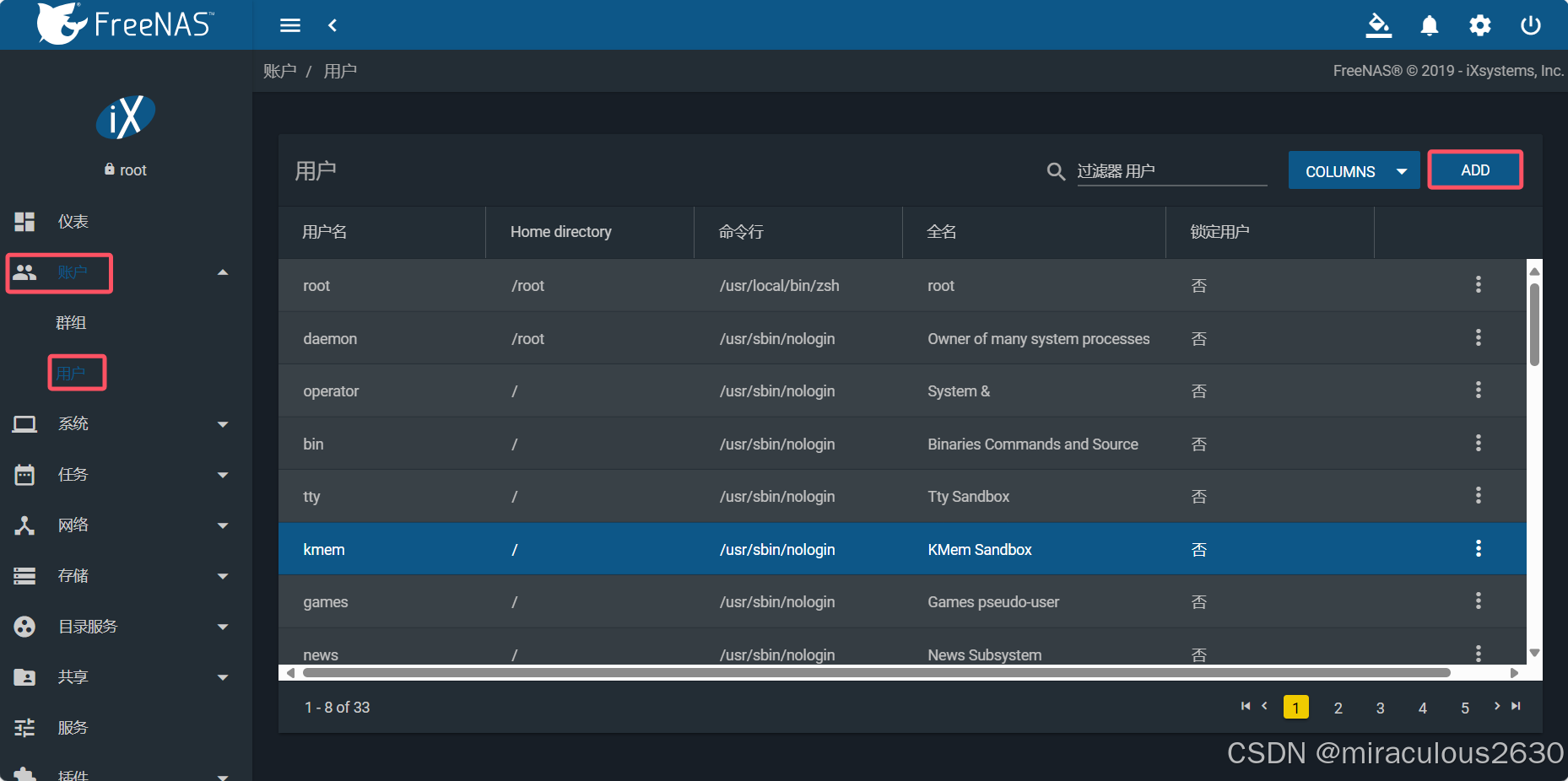

添加用户：

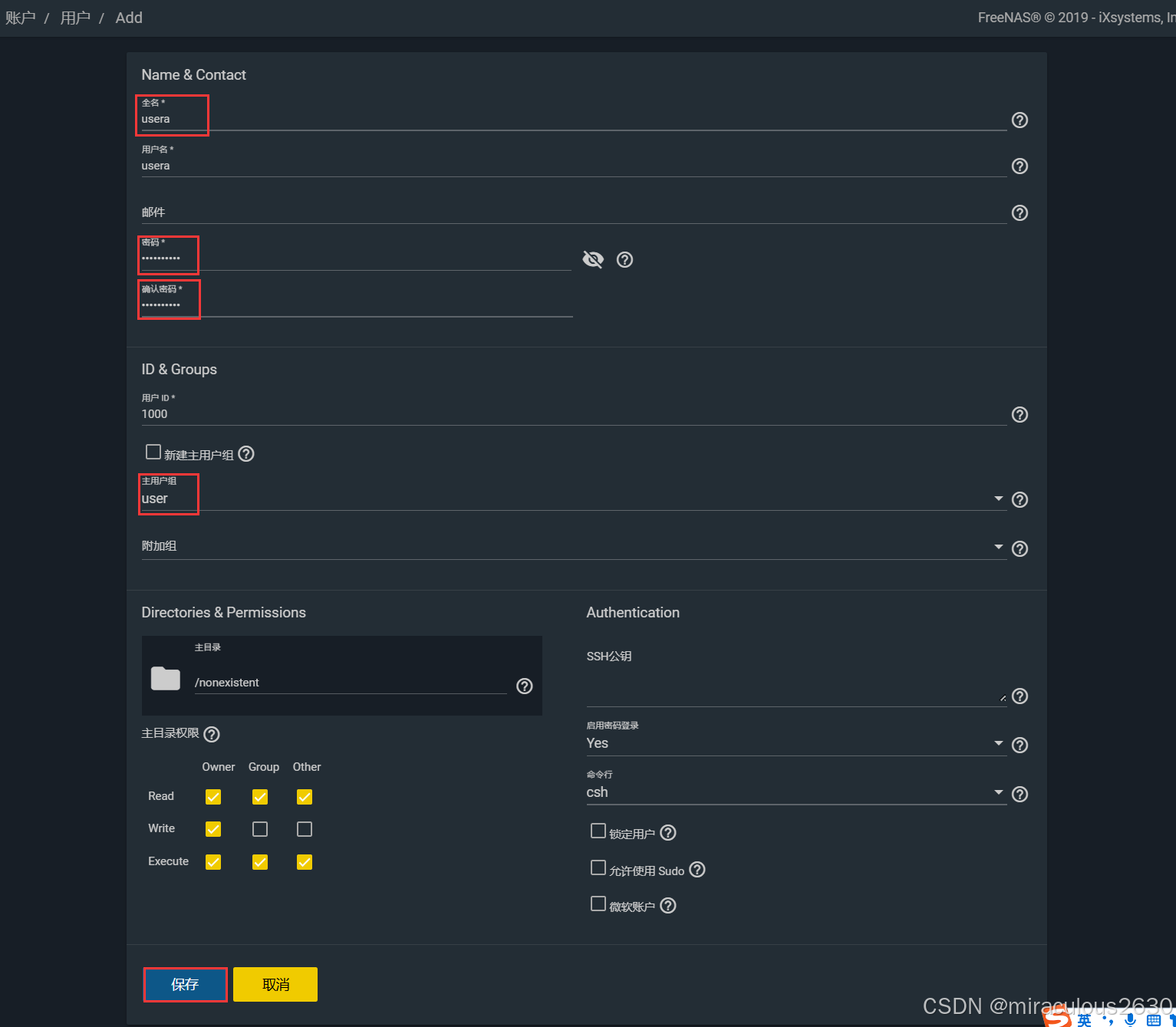

设置用户信息：

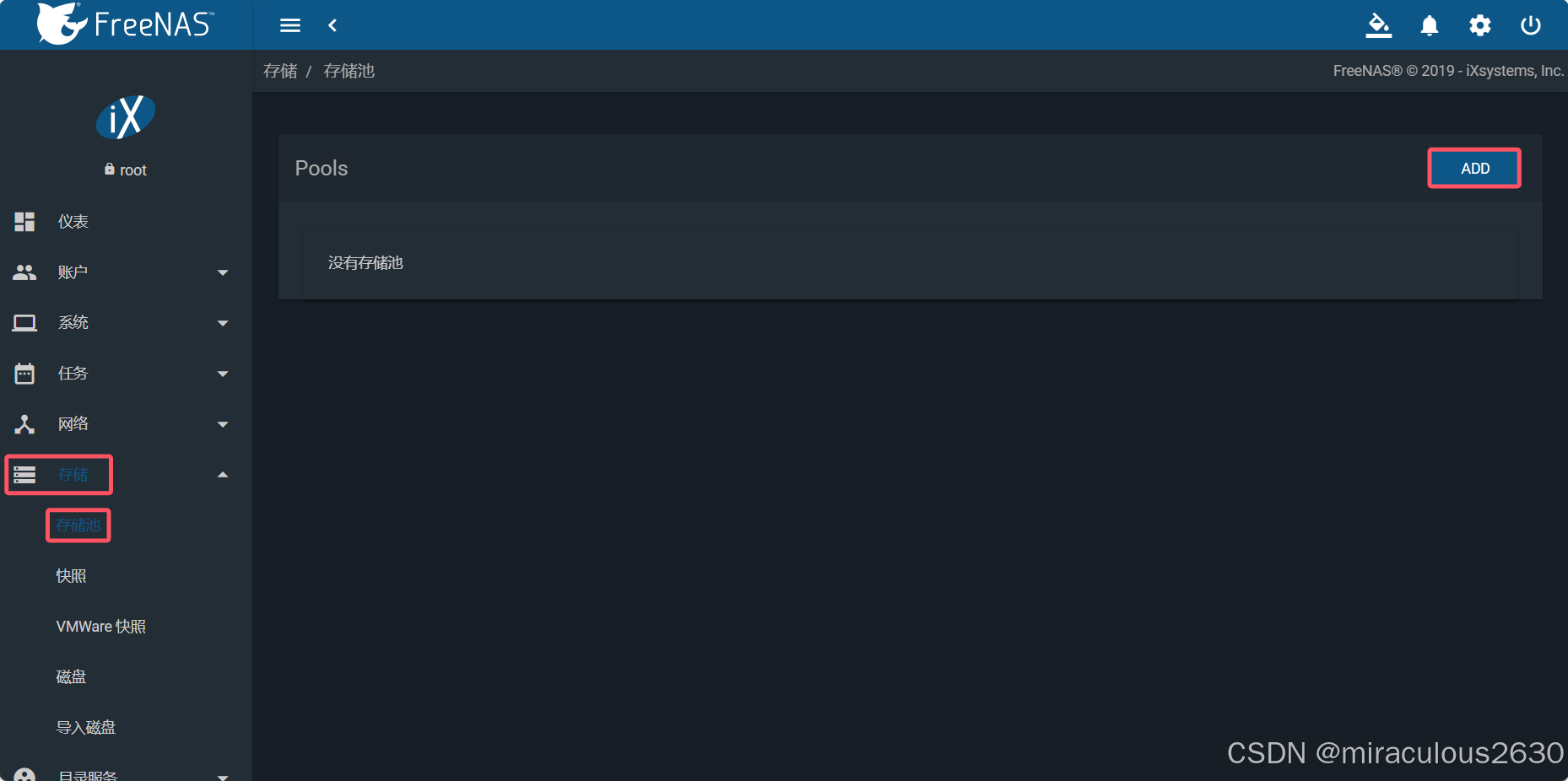

添加存储池：

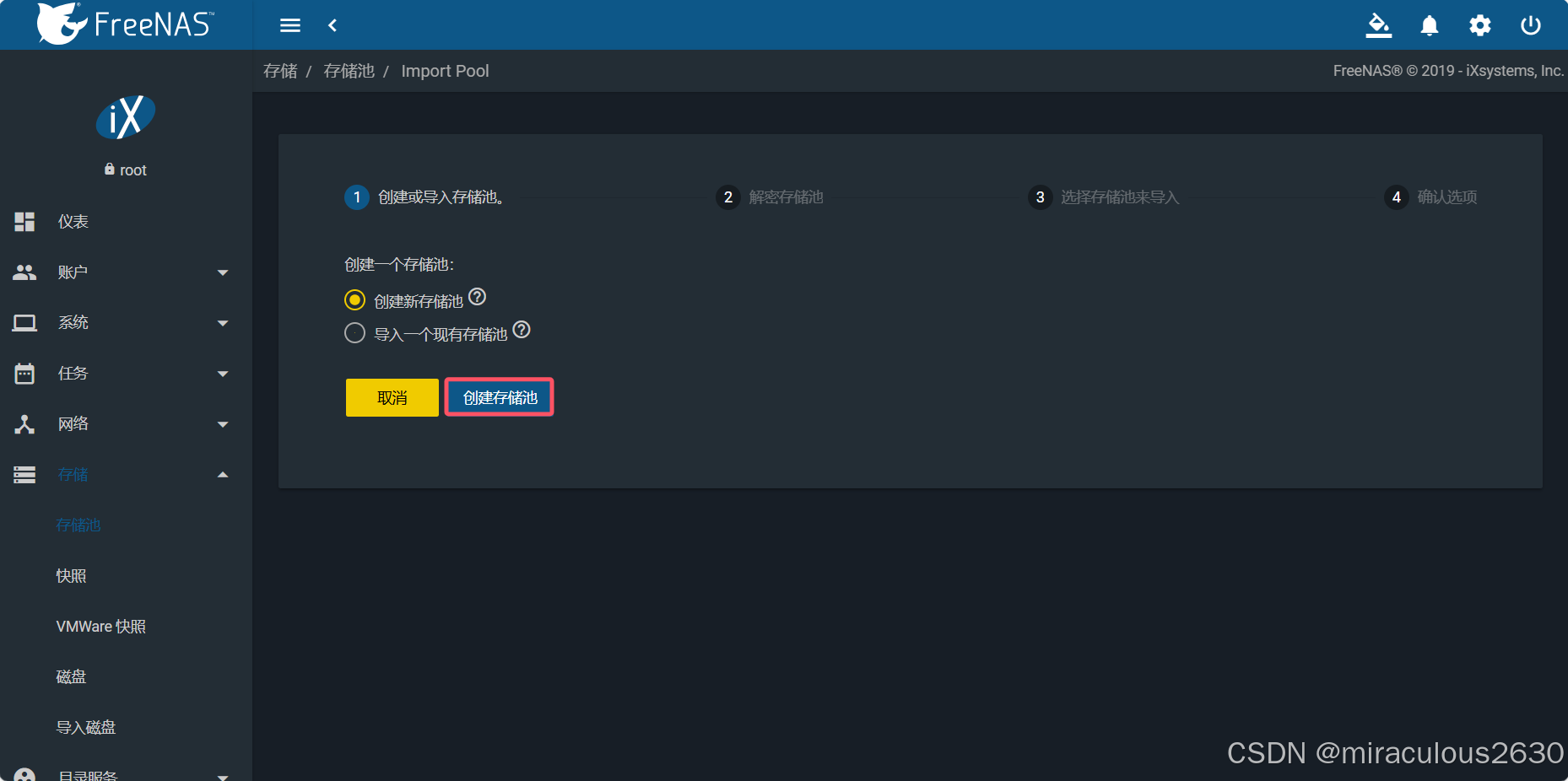

创建新存储池：

存储池管理器：

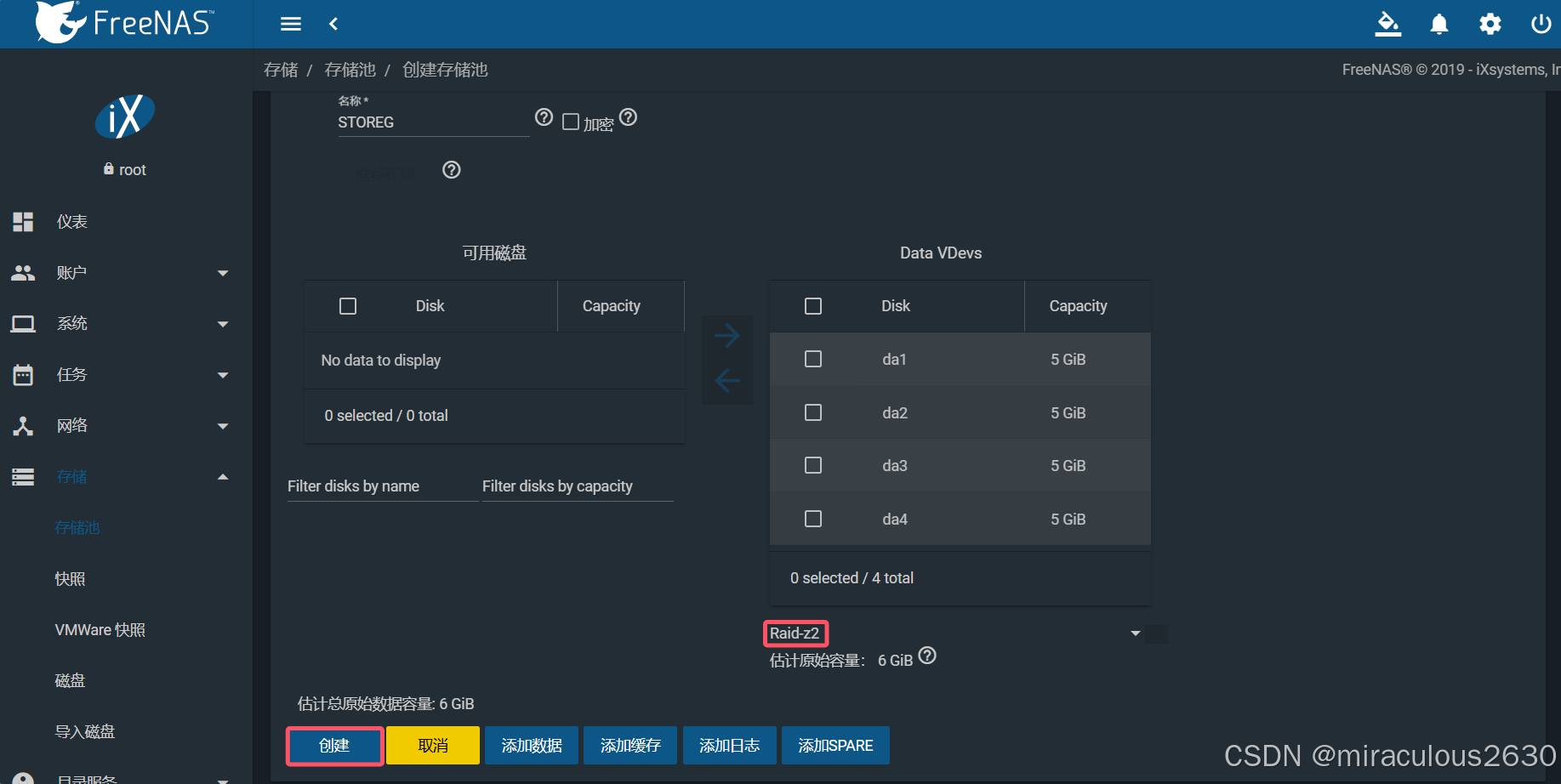

这里选择存储卷之后进行创建：

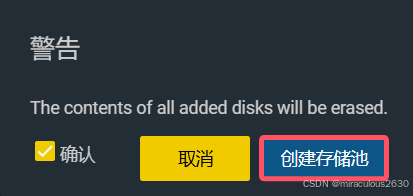

创建存储：

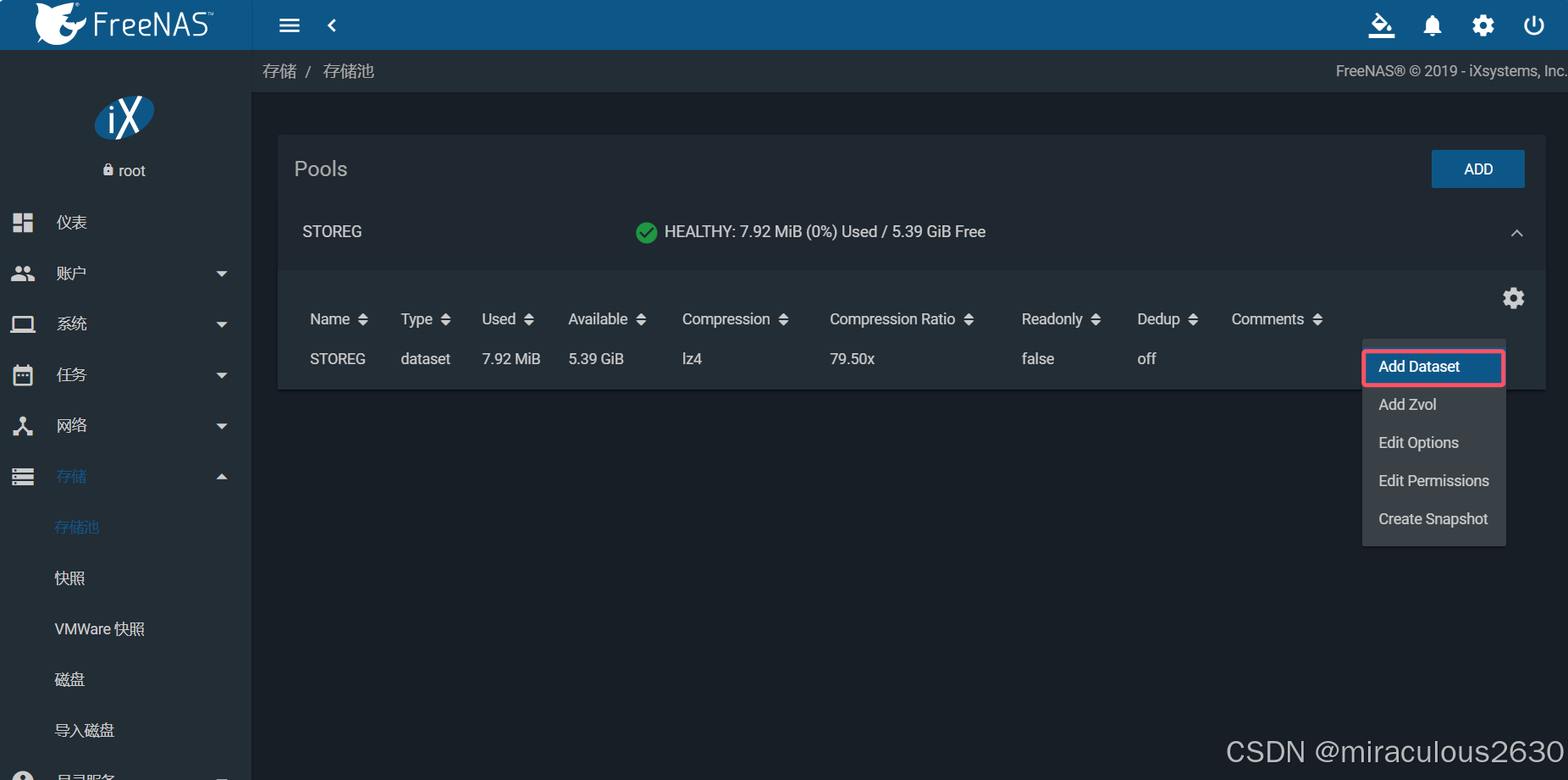

在存储池中添加数据集：

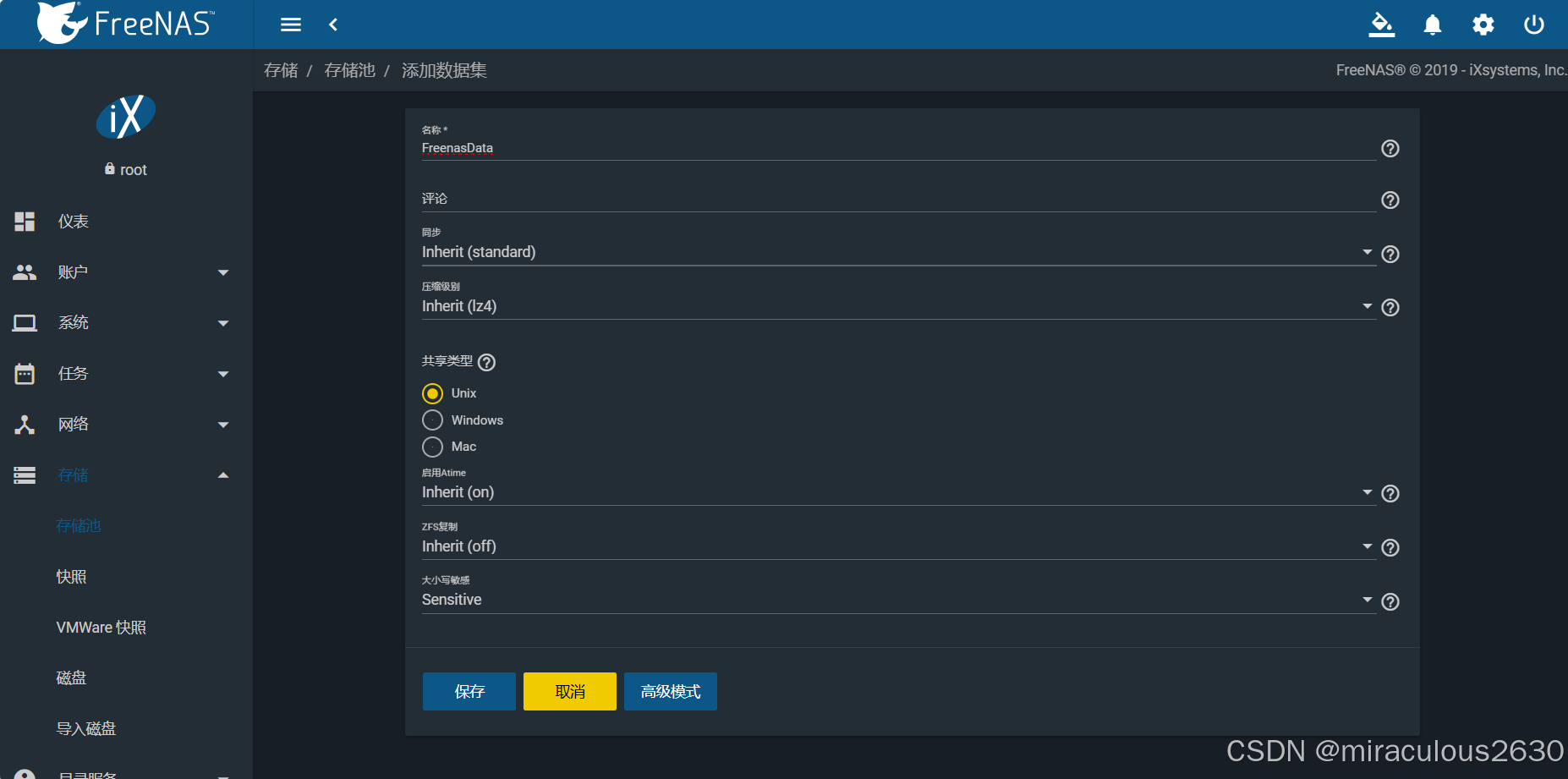

进行数据集添加的操作：

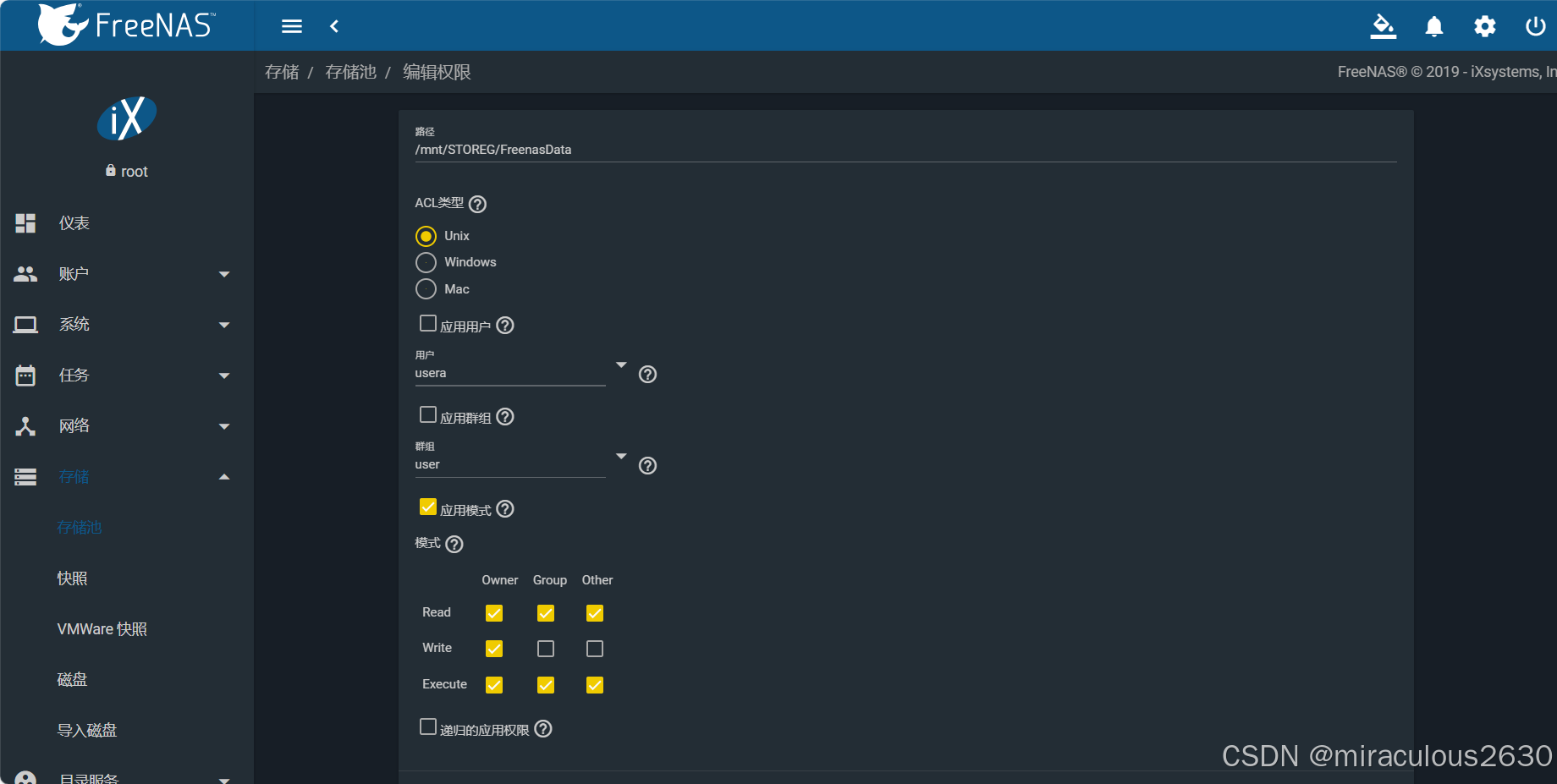

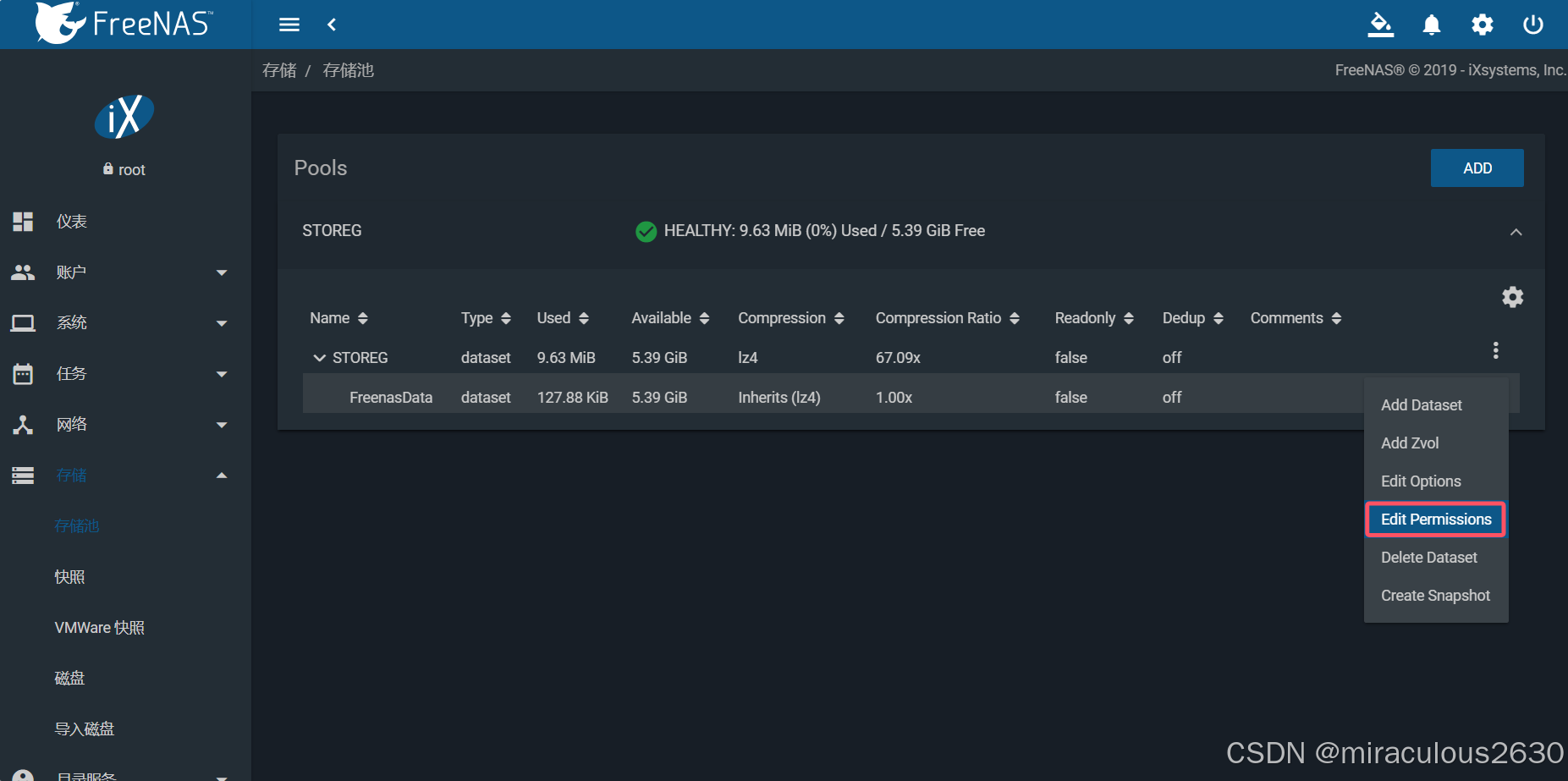

进行权限编辑：

选择用户和用户组：

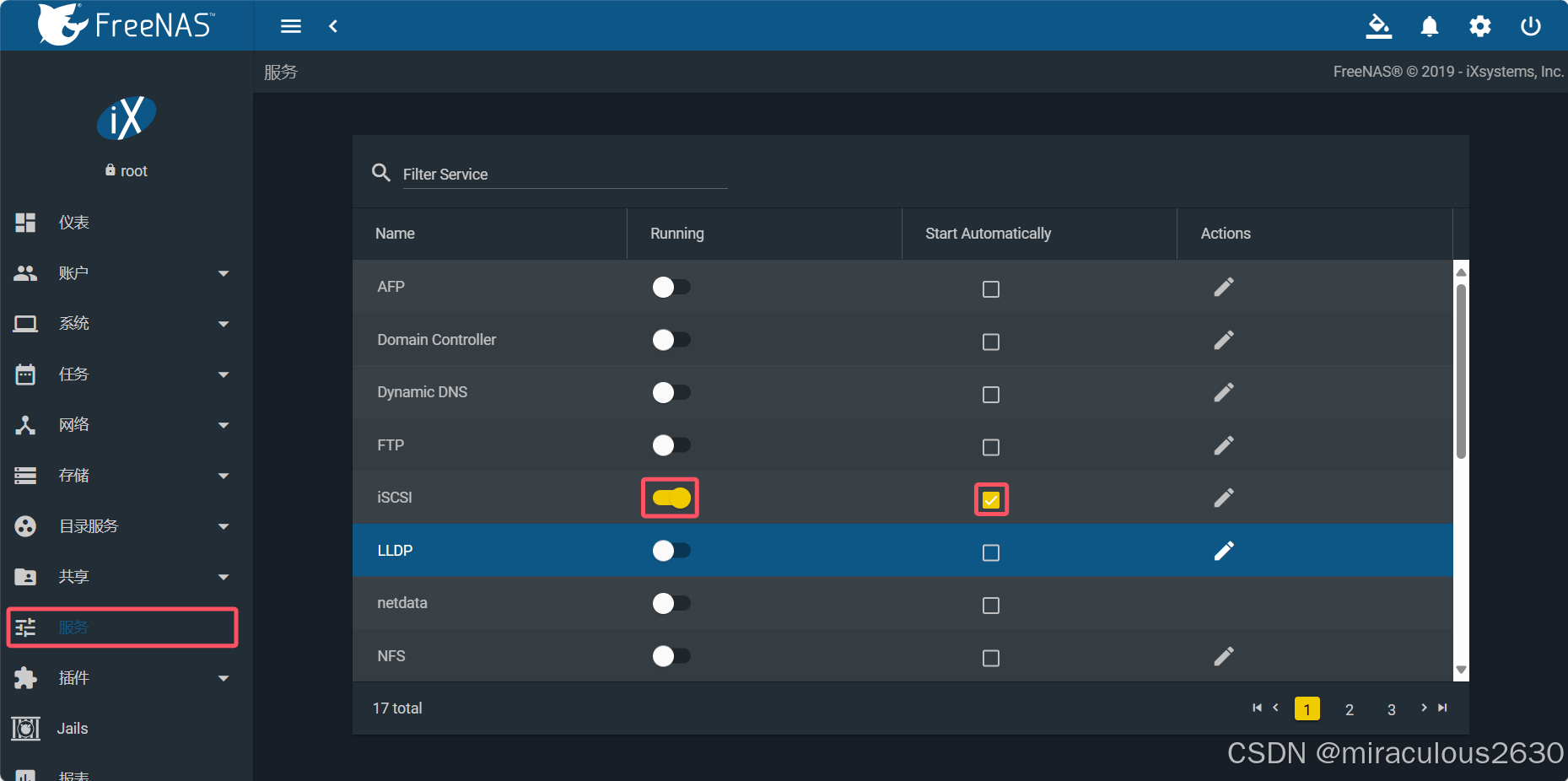

打开服务，并点击笔进行编辑操作：

iSCSI服务设置：

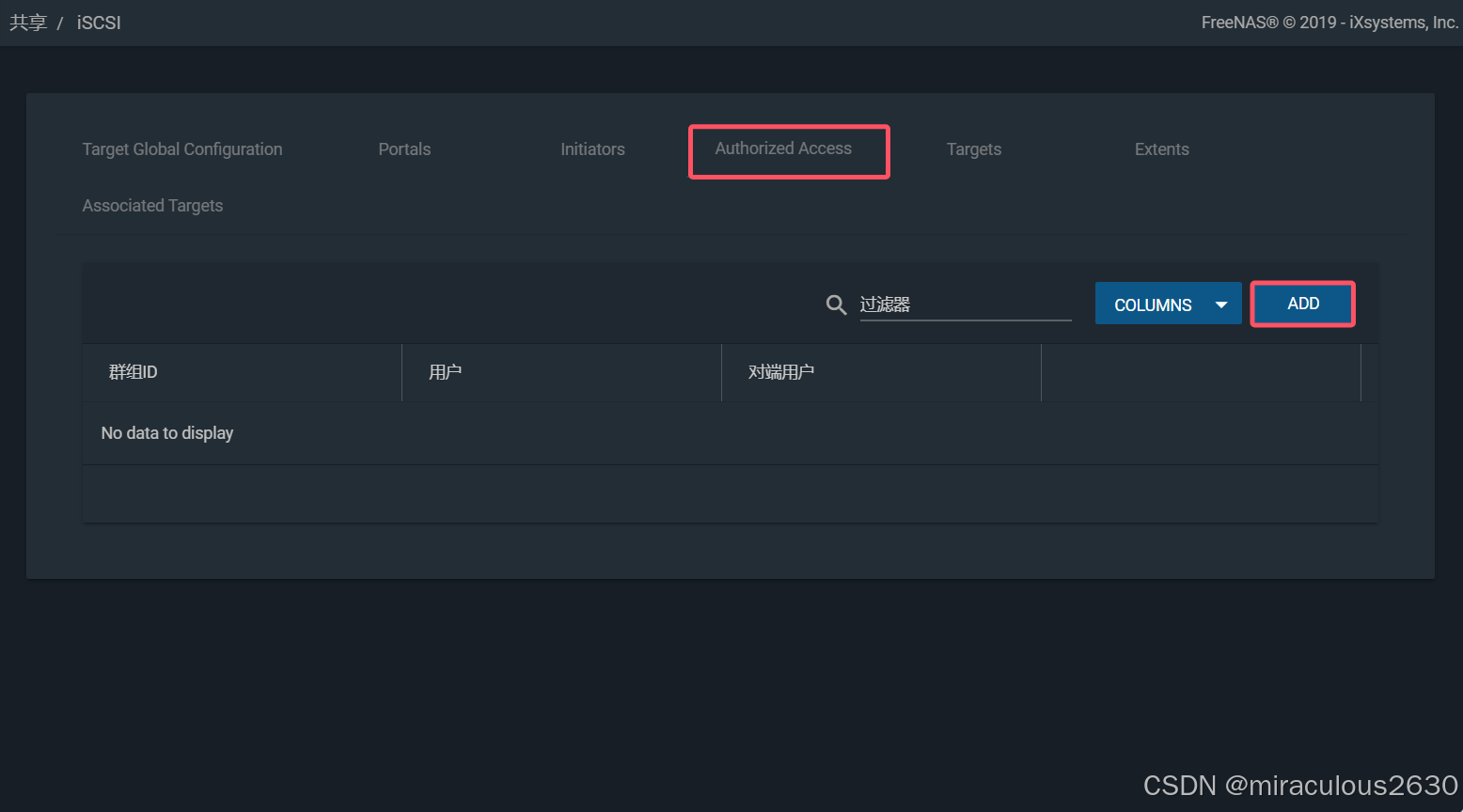

添加权限用户：

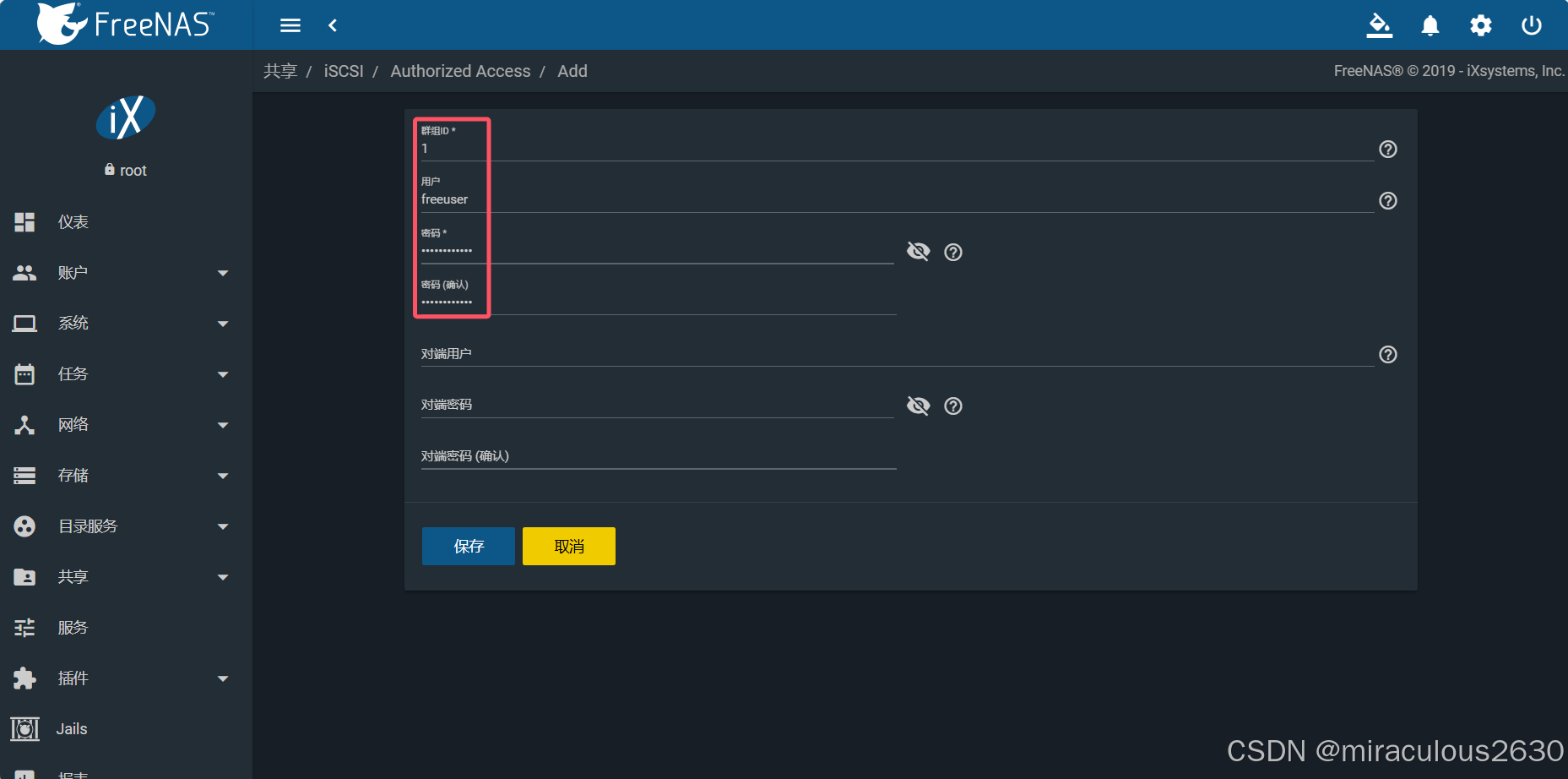

权限用户设置，这里需要注意，密码为12位至16位，需要记得这里设置的密码：

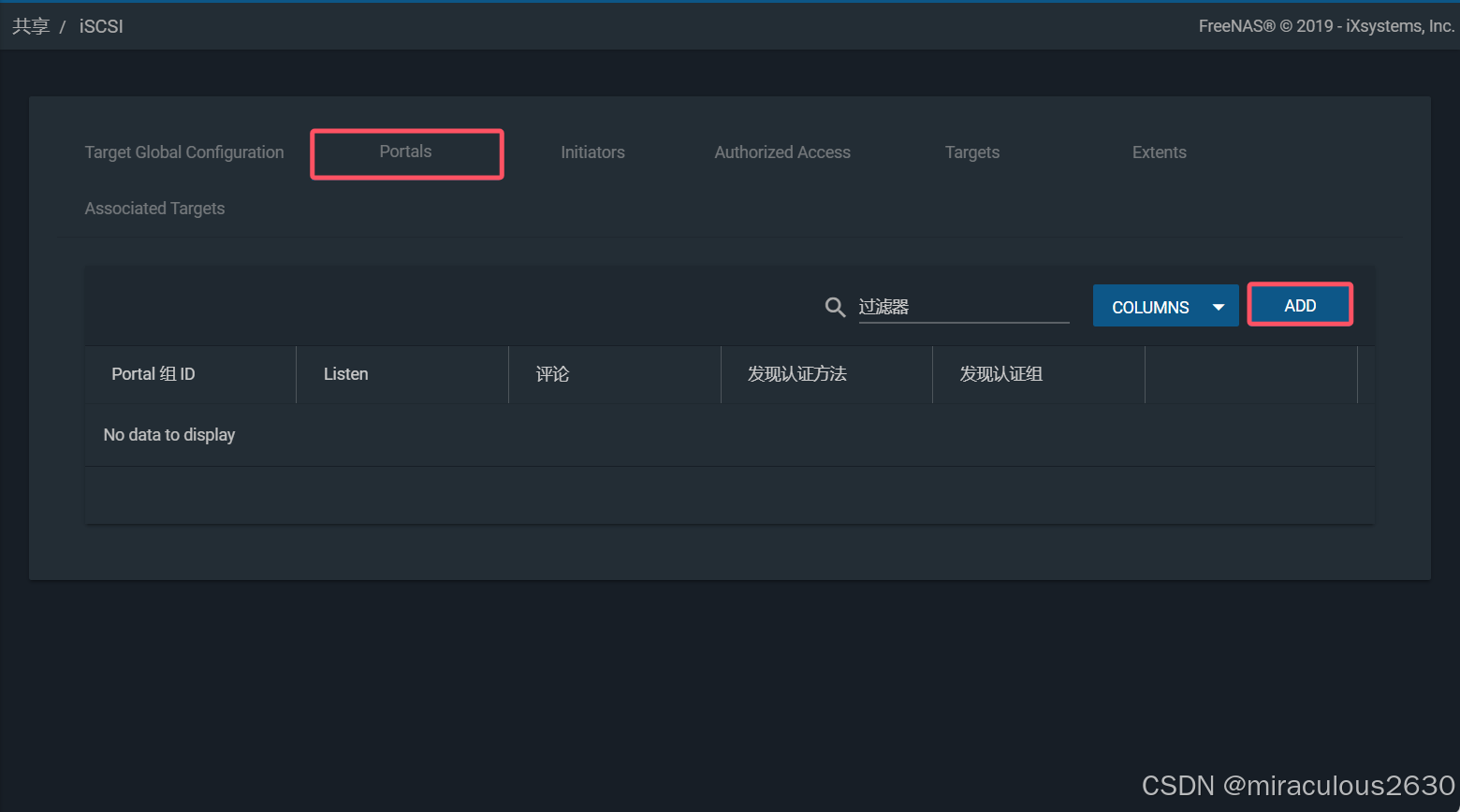

添加IP地址以及端口号：

设置IP地址以及端口：

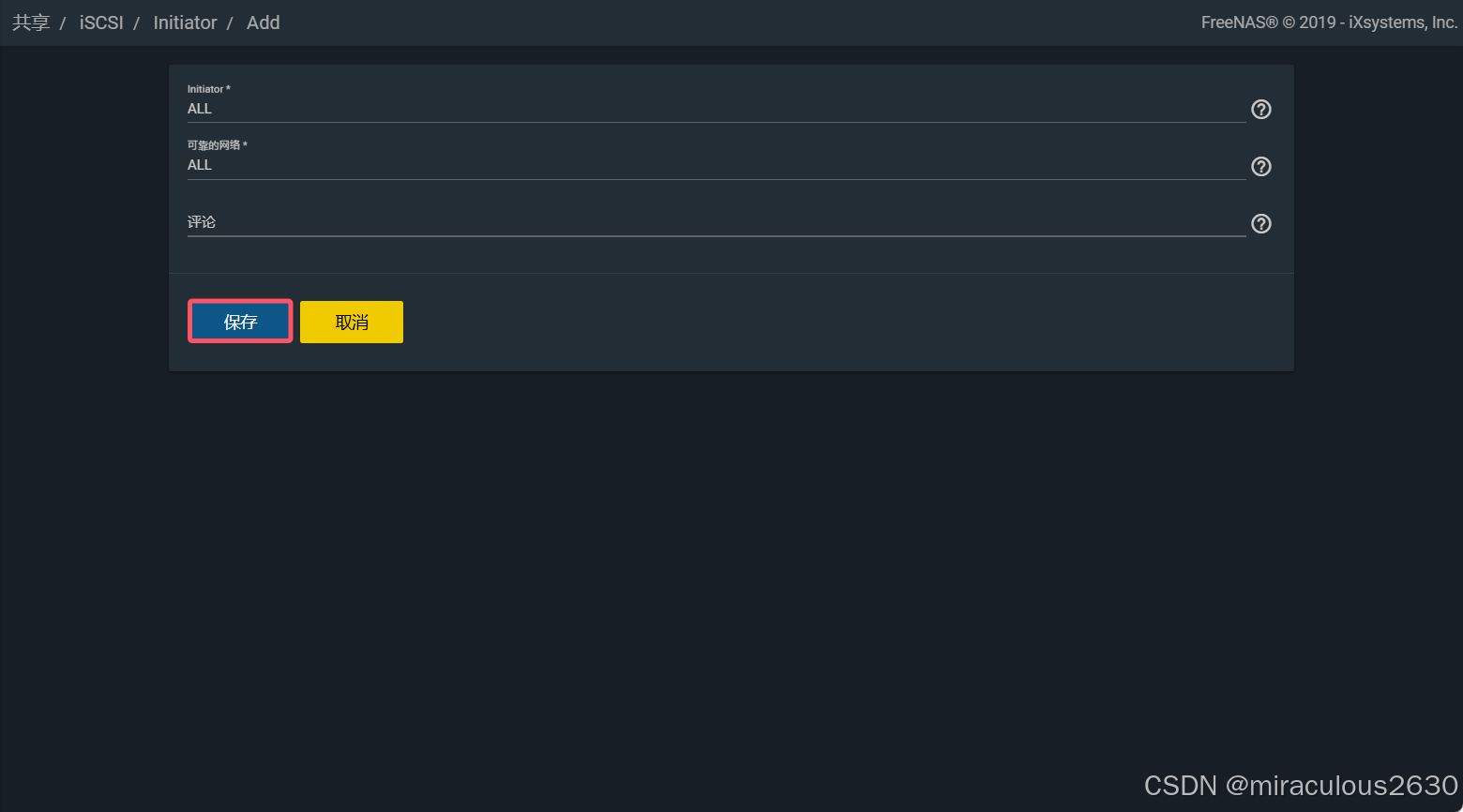

设置允许全部访问：

保存设置：

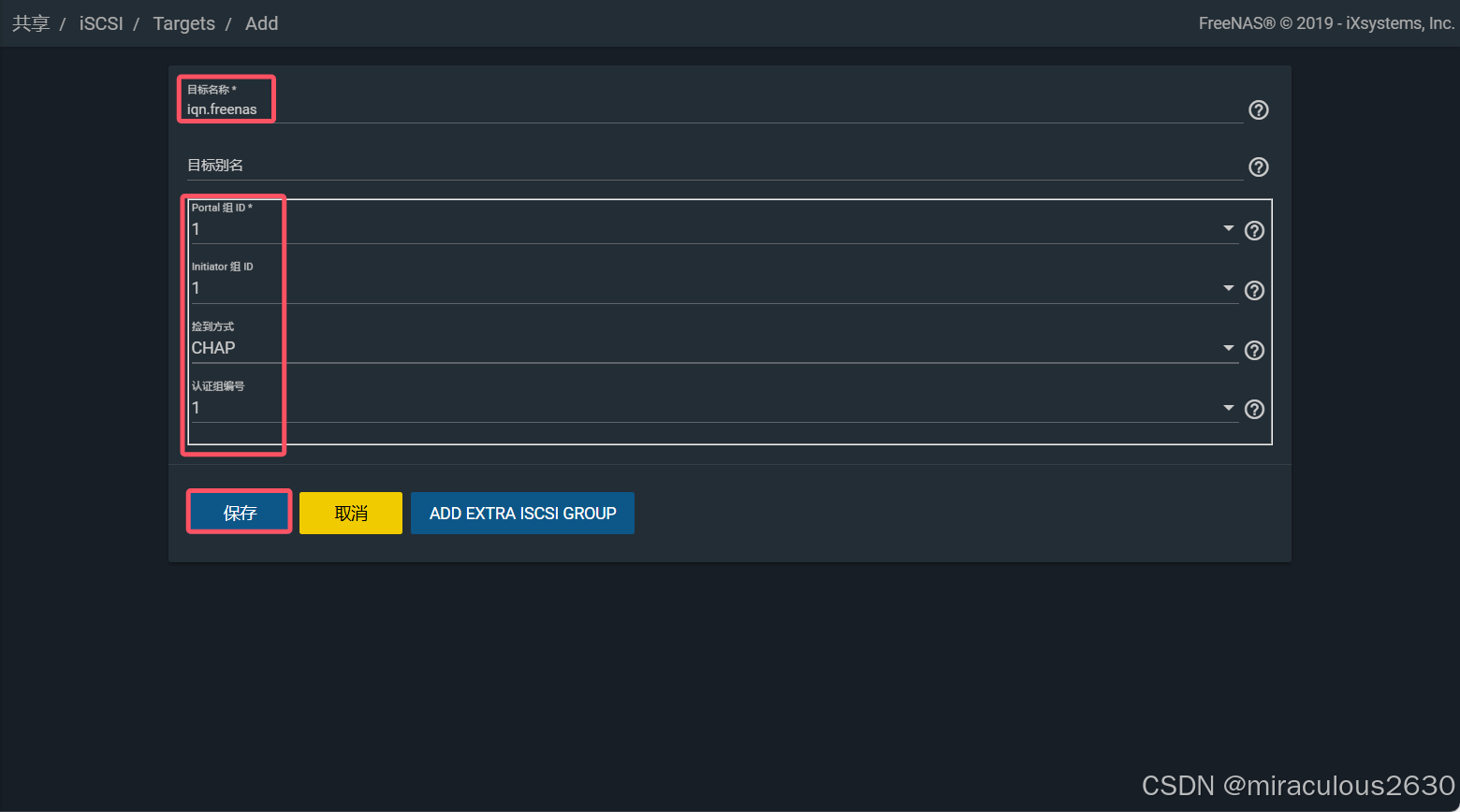

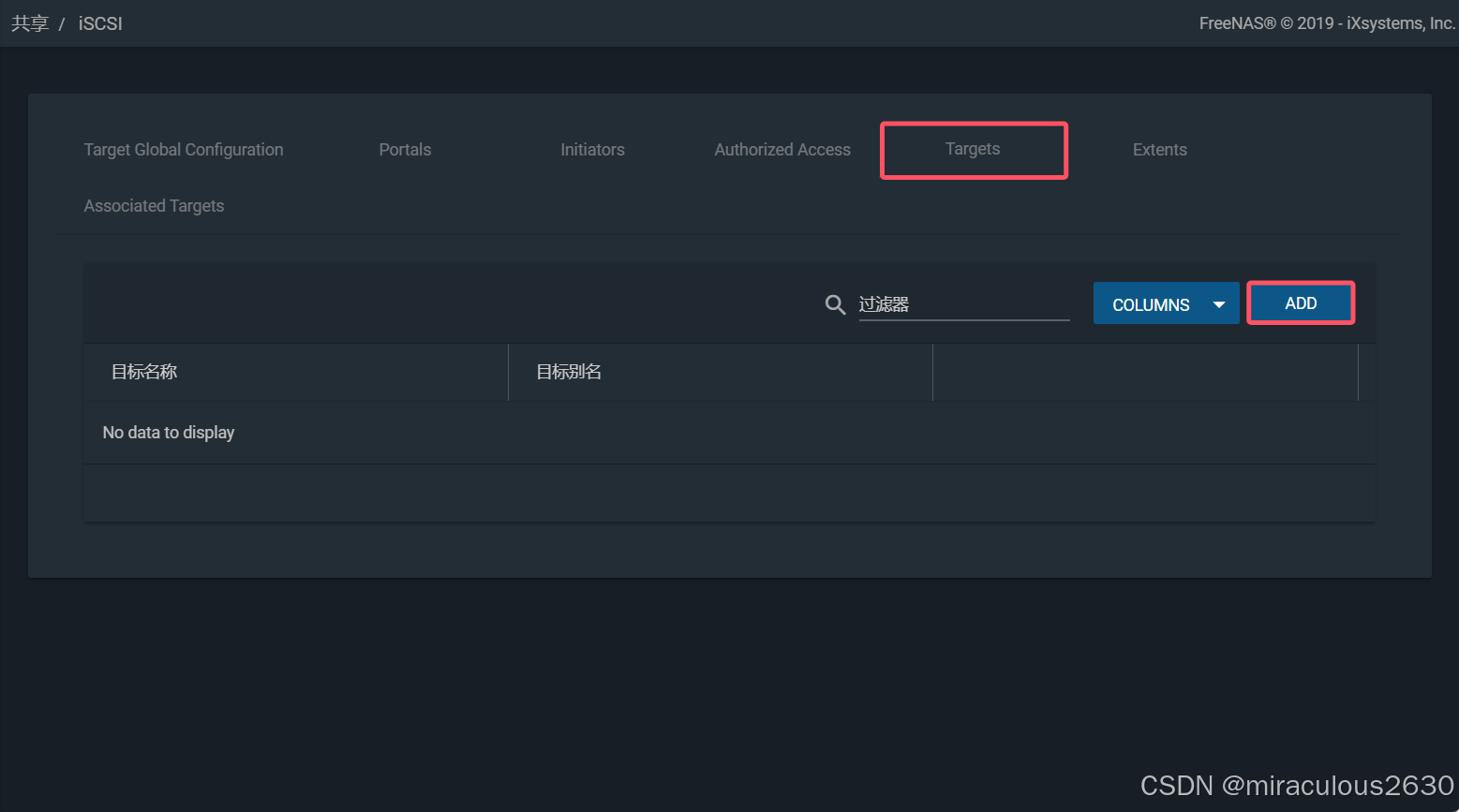

设置目标服务：

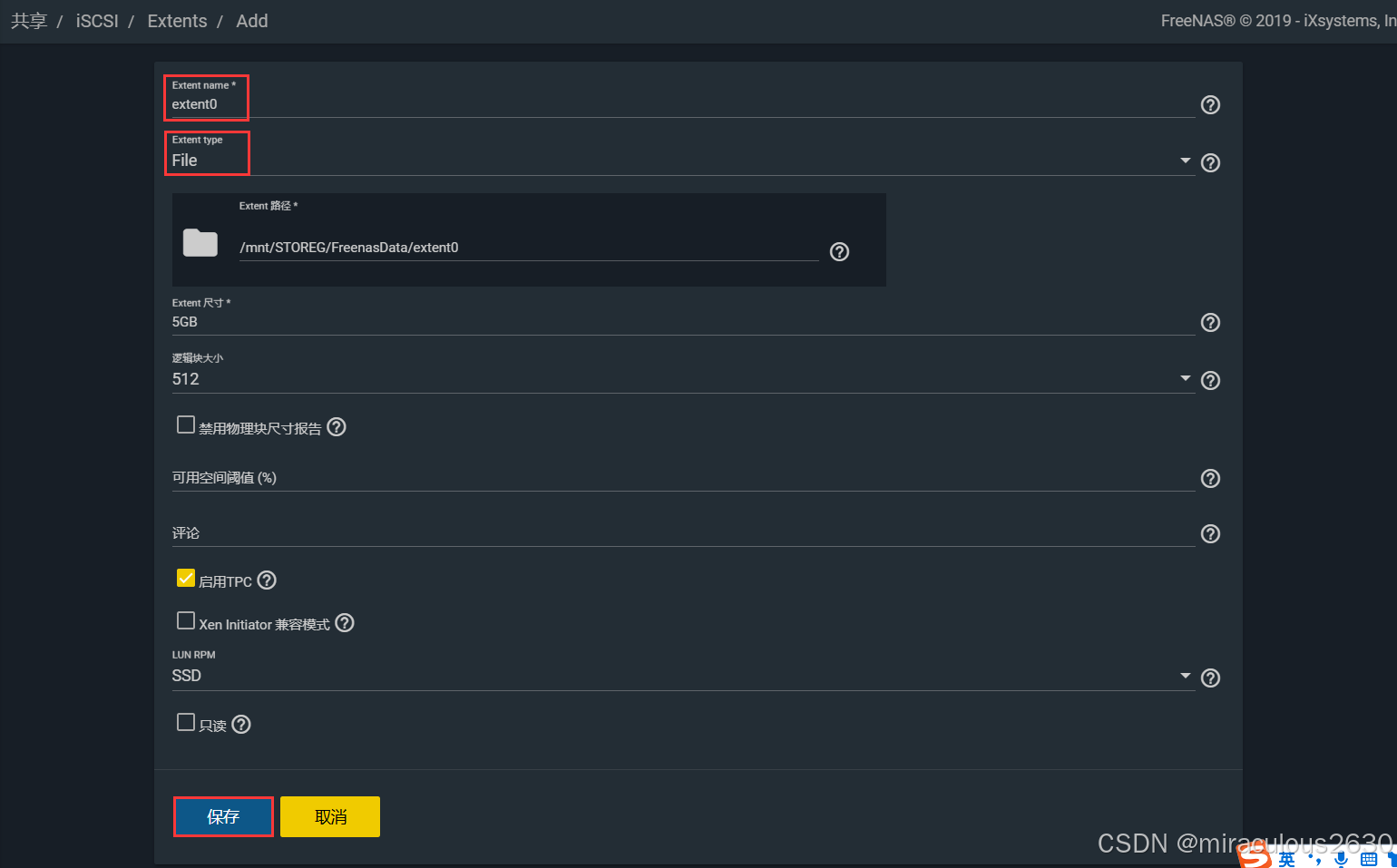

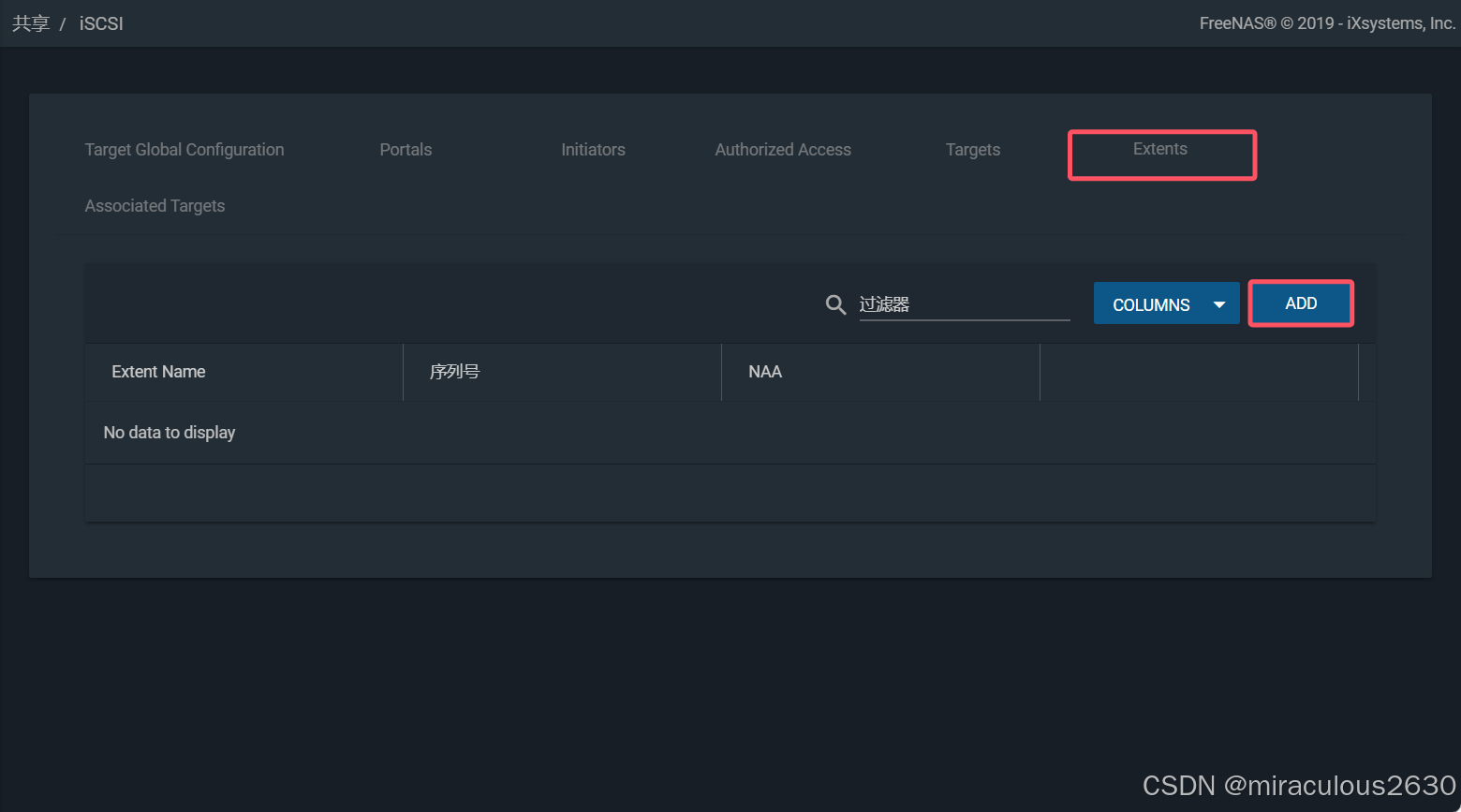

设置挂载目录：

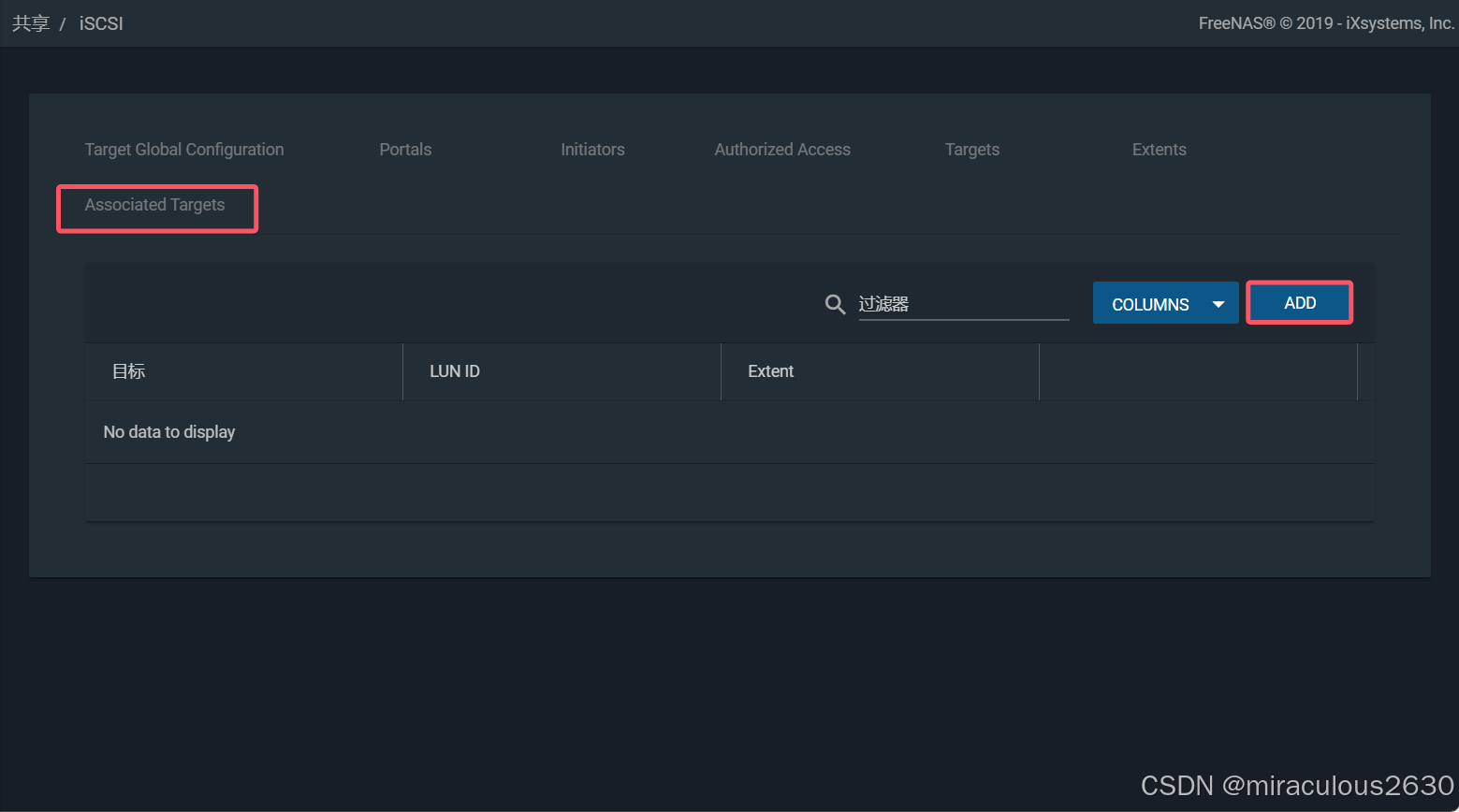

设置关联Targets:

三、在windows上启动iSCSI服务

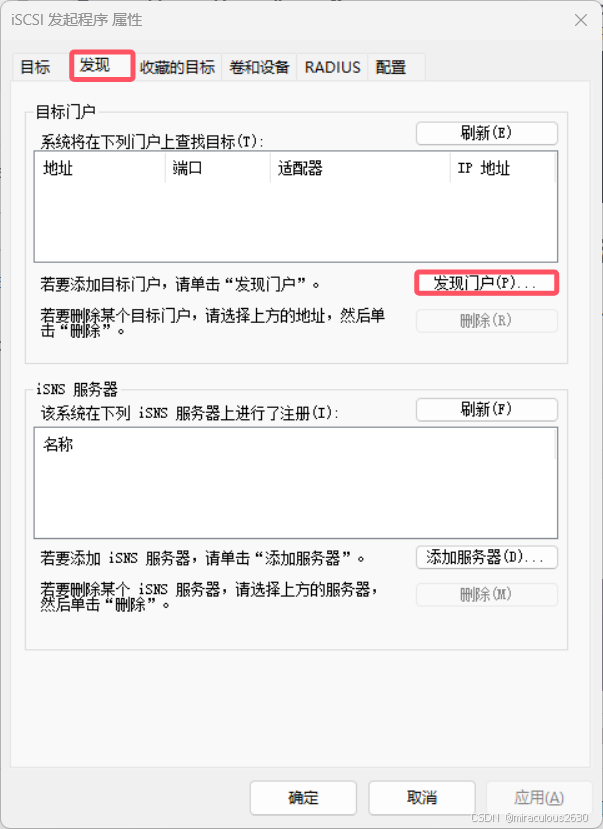

win+R打开命令行，在命令行输入iscsicpl可以跳出以下界面：

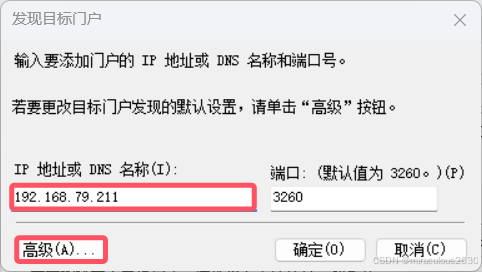

添加该服务的IP地址：

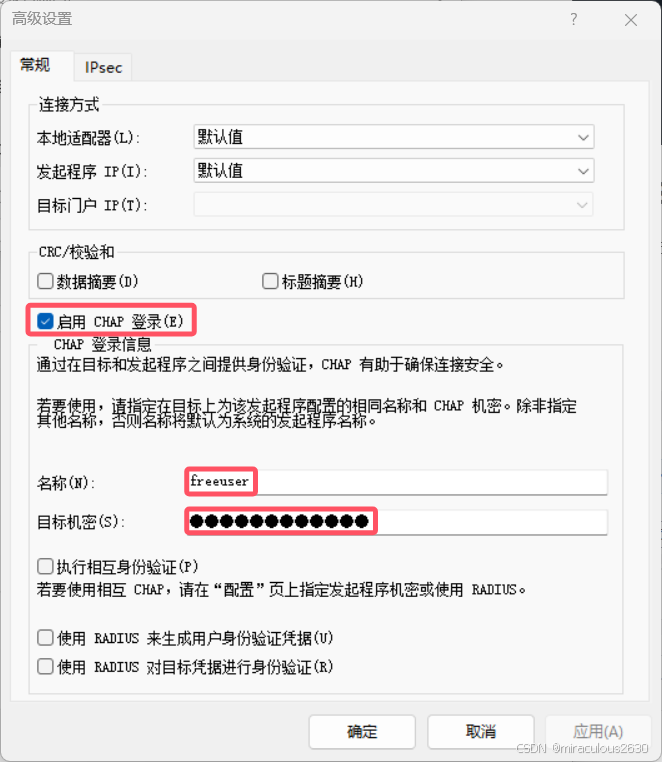

启用CHAP登录，并填入正确的用户名和密码：

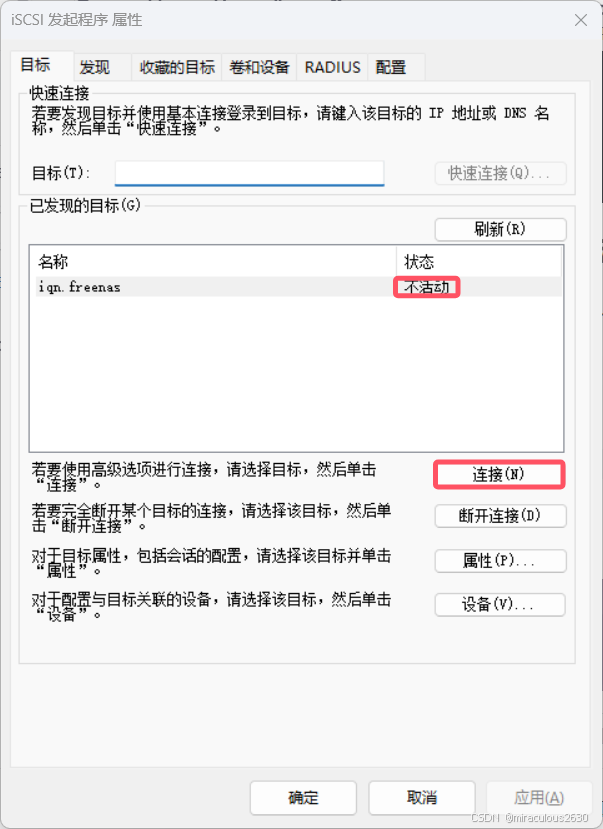

在目标页可以看到iqn.freeuser并不服务，点击连接来连接：

启用CHAP服务并填入正确的用户名和密码：

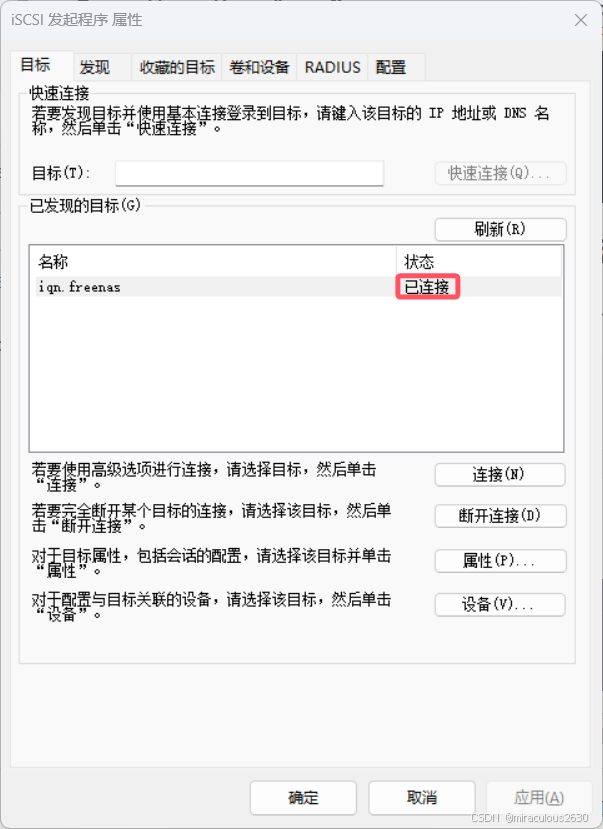

连接完成后可以看到已连接的样式：

四、在Ubantu上进行服务的使用

启动Ubantu并打开终端：

使用该指令安装iSCSI启动包：

apt install open-iscsi -y

使用以下指令进行连接认证：

sudo gedit /etc/iscsi/iscsid.conf

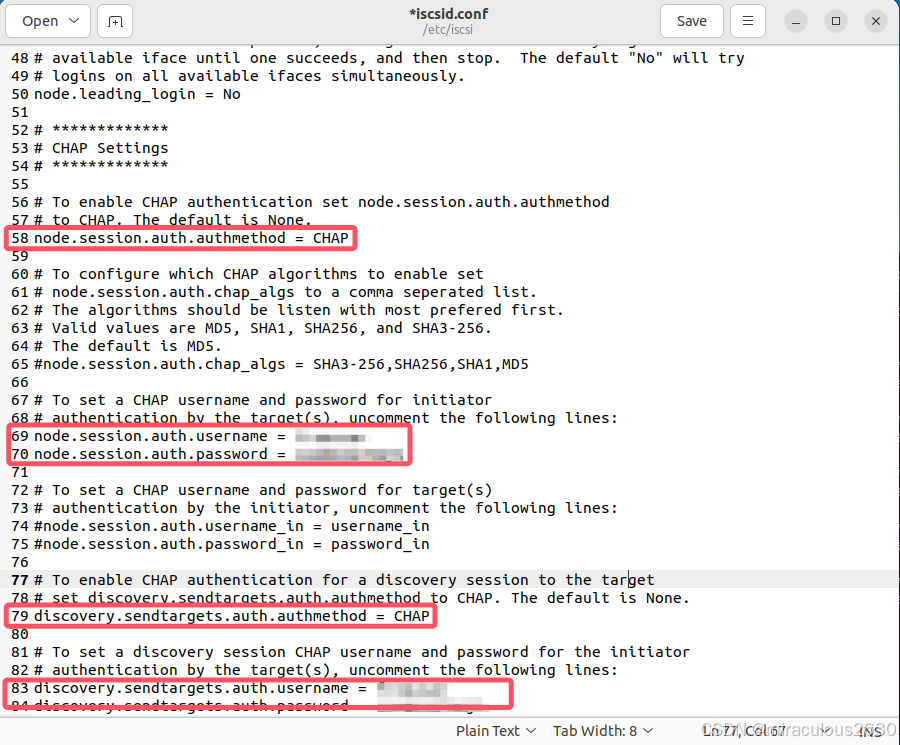

注意，在文件中将以下几行删除注释，并将需要输入用户和密码的部分添加上自己的用户和密码：

利用以下代码重新启动服务：

sudo systemctl restart iscsid open-iscsi

利用以下代码尝试发现我们iSCSI目标：

iscsiadm -m discovery -t st -p 192.168.79.211

应该会得到以下输出：

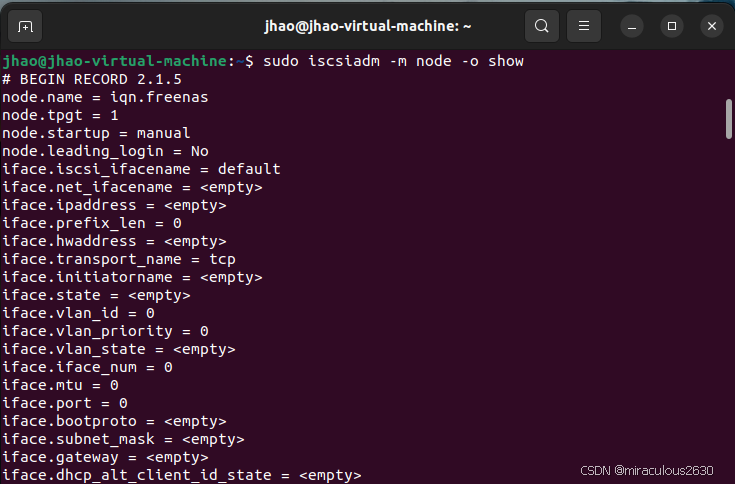

输入以下命令发现确认状态：

sudo iscsiadm -m node -o show

得到输出：

通过以下代码登录Targets：

sudo iscsiadm -m node --login

进行确认进程程序连接：

sudo iscsiadm -m session -o show

看到输出：

查看共享设备sdb：

lsblk

看到输出：

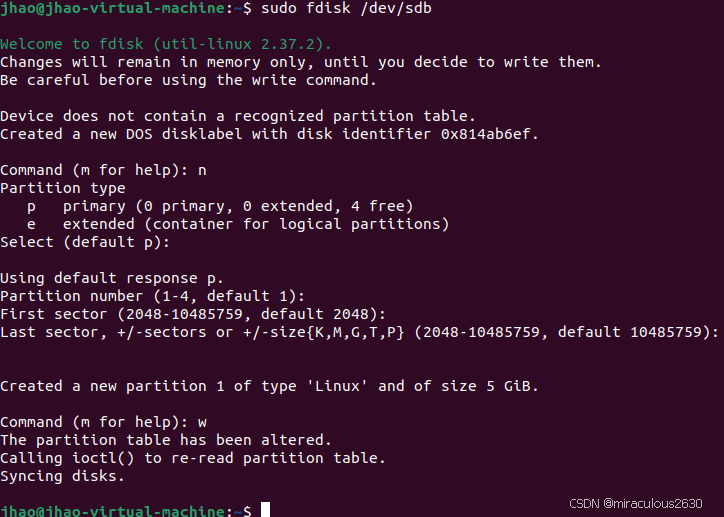

使用以下指令在共享设备上创建文件系统：

fdisk /dev/sdb

分区格式化：

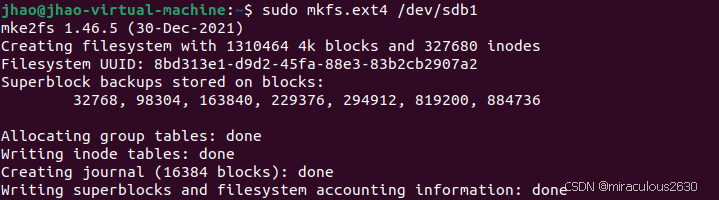

mkfs.ext4 /dev/sdb1

将分区挂载在/mnt目录：

mount /dev/sdb1 /mnt

以下命令验证：

df -h

得到输出：
