一、组装

从X宝等平台购买的树莓派除了主板外一般带有散热片、电源、风扇、外壳等配件，不同店家不同型号的套装稍有不同，以我自己购买的树莓派4B为例，组装步骤大致分为：

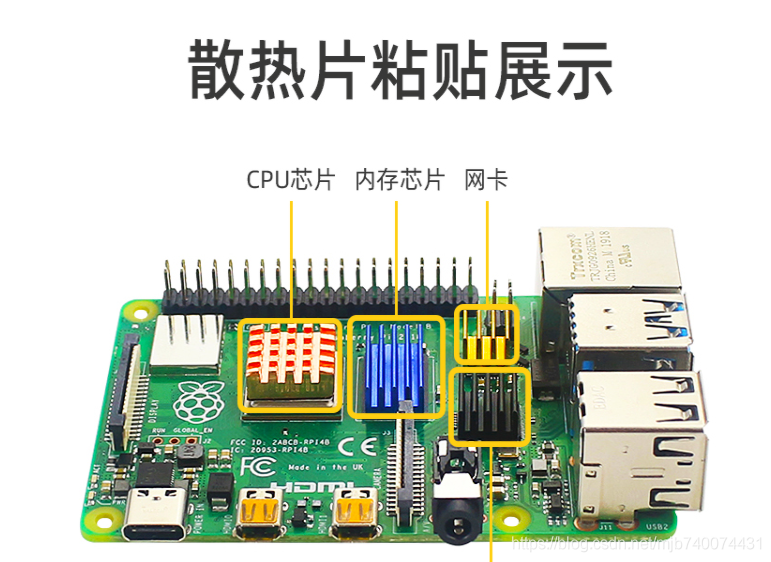

1.安装散热片
在这里插入图片描述

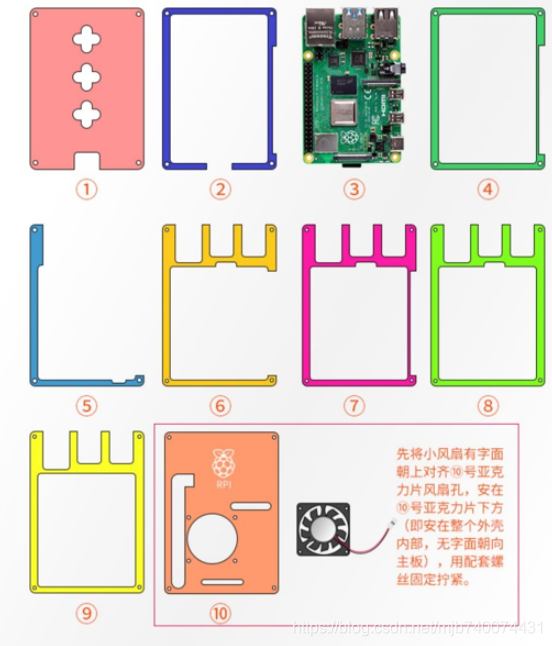

2.安装亚克力外壳
亚克力外壳一共九层，从下到上包含主板一共十层，按序拼接即可。
在这里插入图片描述

3.安装小风扇

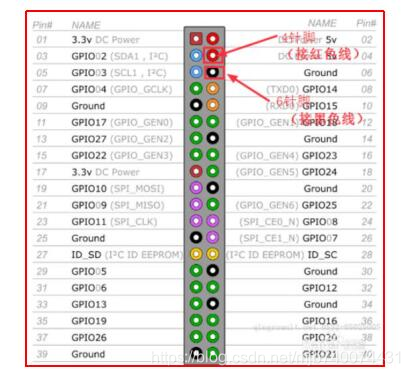

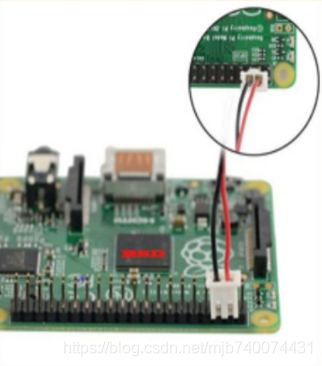

根据树莓派4b的引脚图可知，小风扇的红线应接在第4个针脚的位置，黑线接在第六根针脚的位置。随意插接有可能导致主板短路。

在这里插入图片描述
在这里插入图片描述

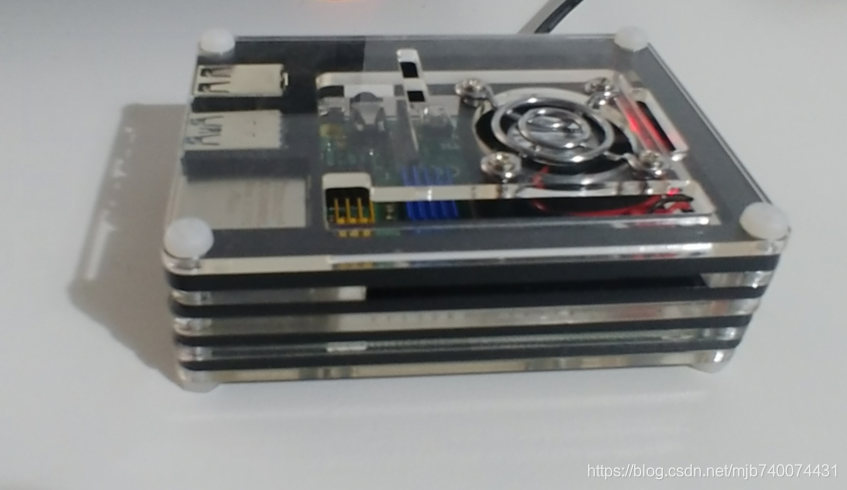

4.完成

在这里插入图片描述

二、安装系统

树莓派无内置存储空间，因此我们需要准备一张SD卡存放树莓派系统。推荐容量32GB，速度Class 10级别及以上的品牌内存卡。
树莓派4B目前支持Windows 10 ARM系统和Linux系统等，各位按需安装。

1.Raspbian系统（推荐）

Raspbian是基于Linux开发环境的Debian操作系统，针对树莓派硬件专门进行了优化和移植。

下载地址：https://www.raspberrypi.org/software/operating-systems/

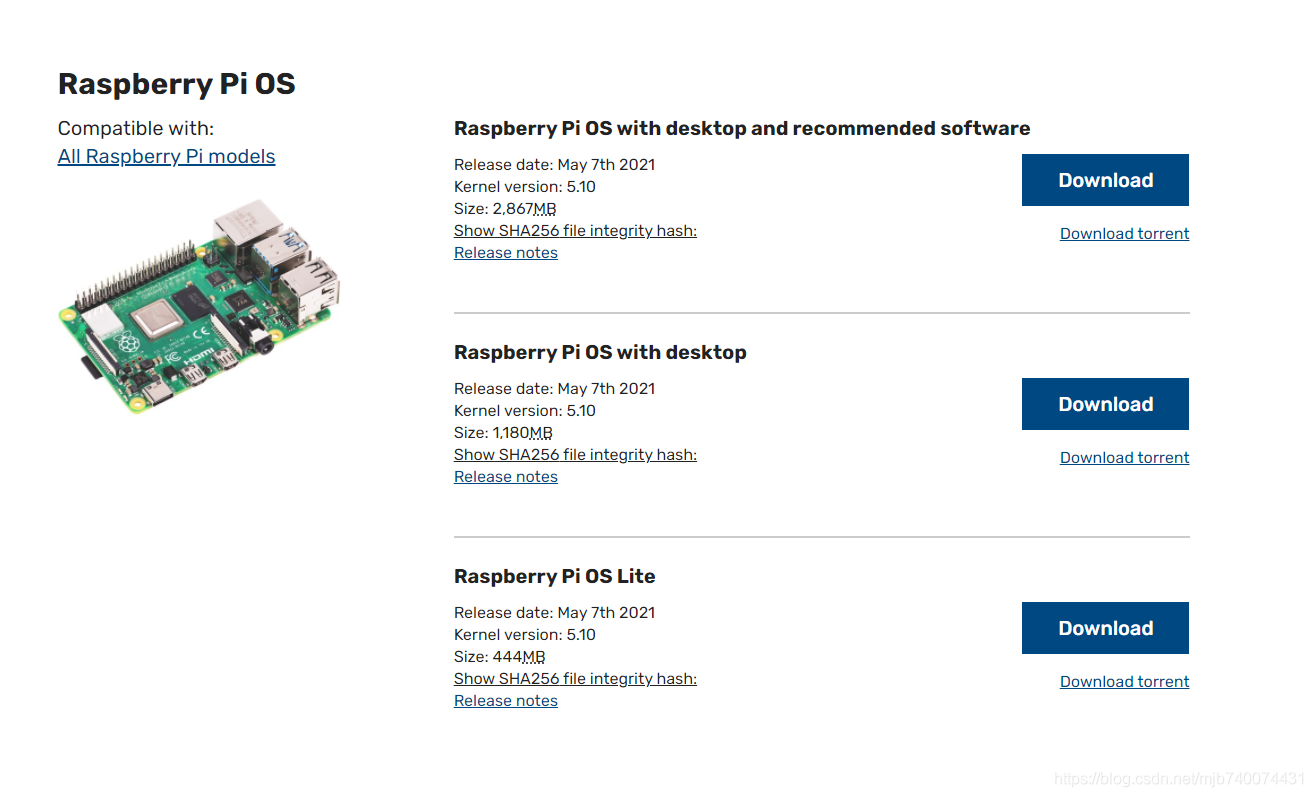

网站上有三个系统版本：
Raspberry Pi OS with desktop and recommended software（图形界面版包含推荐软件）
Raspberry Pi OS with desktop（图形界面版）
Raspberry Pi OS Lite（纯命令行版）
在这里插入图片描述
(1) 以Raspberry Pi OS with desktop and recommended software（图形界面版包含推荐软件）为例，下载完成后得到一个压缩包，解压缩得到一个ISO文件。

(2)下载系统镜像写入工具：Win32DiskImager
https://sourceforge.net/projects/win32diskimager/

(3)下载内存卡格式化软件：SDFormatter
https://pan.baidu.com/s/1kVfrYMb

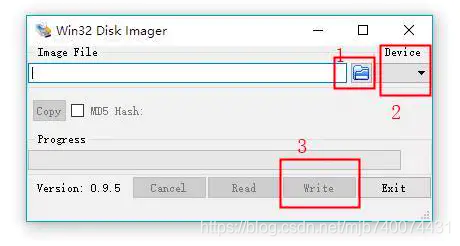

(4)把内存卡插入读卡器，使用SDFormatter格式化内存卡。打开Win32DiskImager，将第一步解压后的系统映像文件写入SD卡中，写入完成弹出提示框，点击ok，拔出内存卡插入树莓派主板上。
在这里插入图片描述

(5) 点亮
插入电源、鼠标、键盘、连接上显示器，一键点亮。

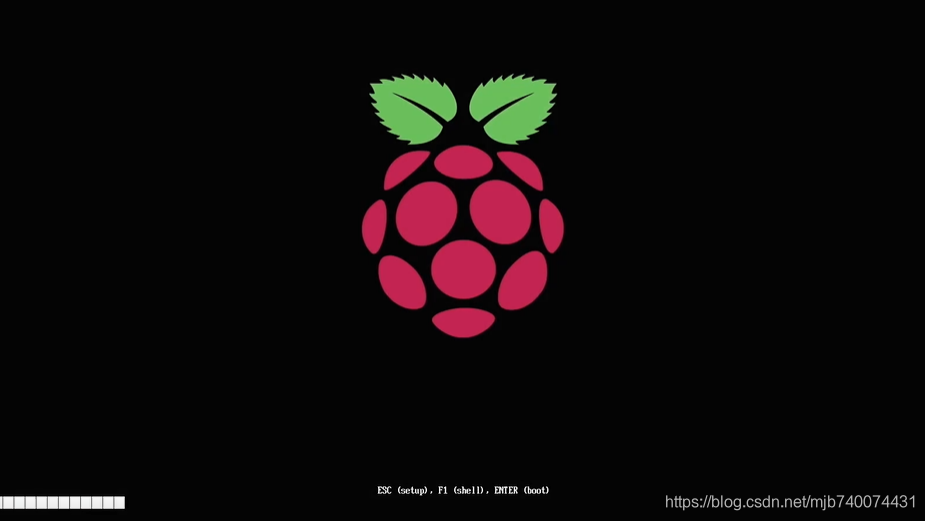

当树莓派显示如图界面时按Esc进入BIOS
在这里插入图片描述

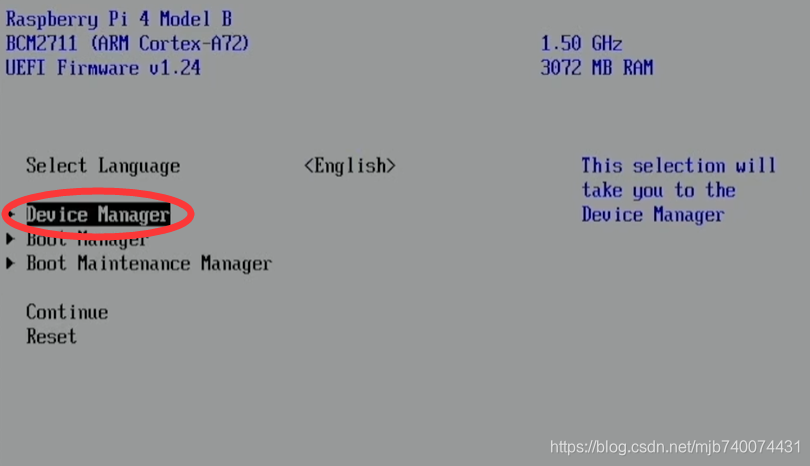

按Enter键选择Device Manager
在这里插入图片描述

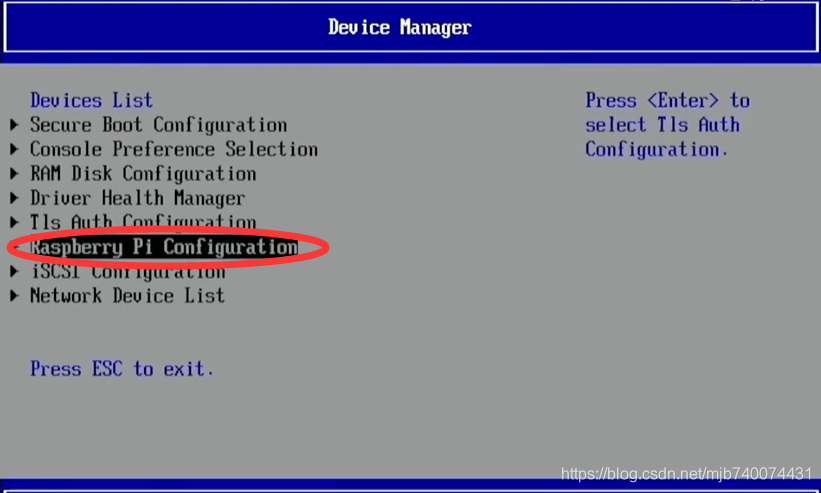

选择Raspberry Pi Configuration
在这里插入图片描述

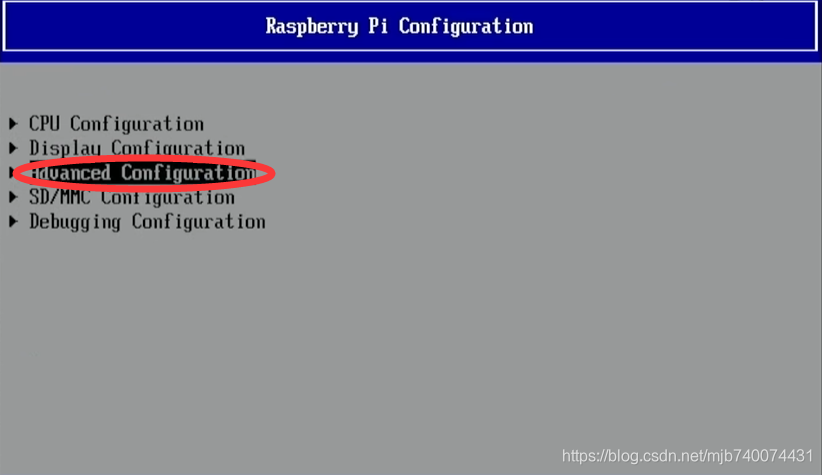

选择Advanced Configuration
在这里插入图片描述

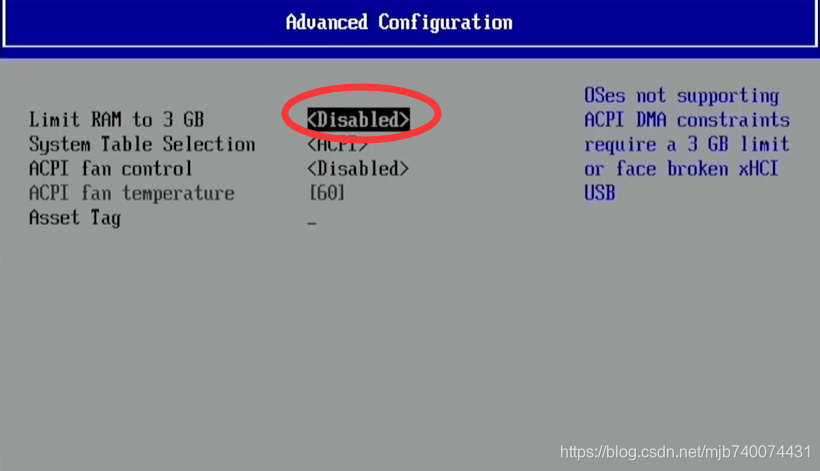

把Limit RAM to 3GB 切换成Disabled
在这里插入图片描述

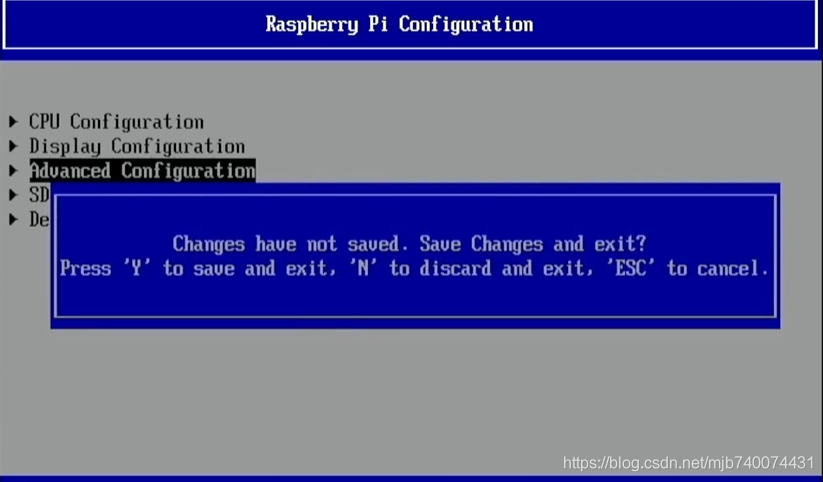

接着按两次Esc，显示如下界面时按Y
在这里插入图片描述

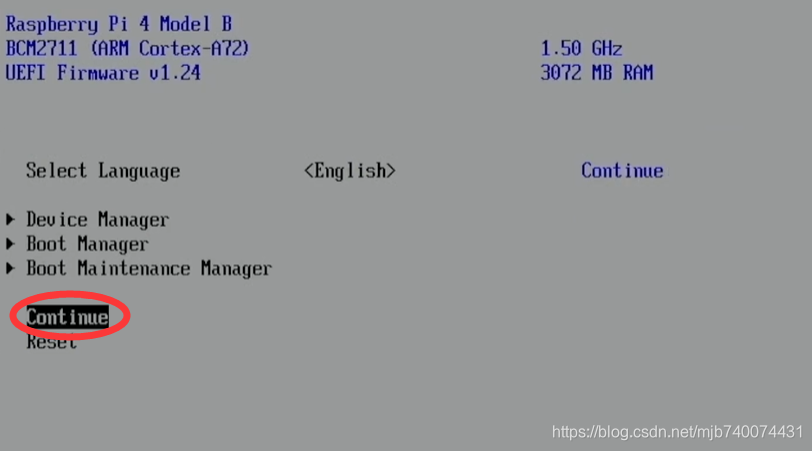

再按两次Esc回到主界面选择Continue
在这里插入图片描述

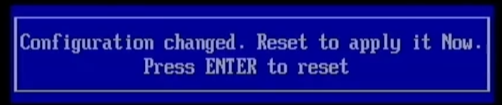

按Enter键重启
在这里插入图片描述

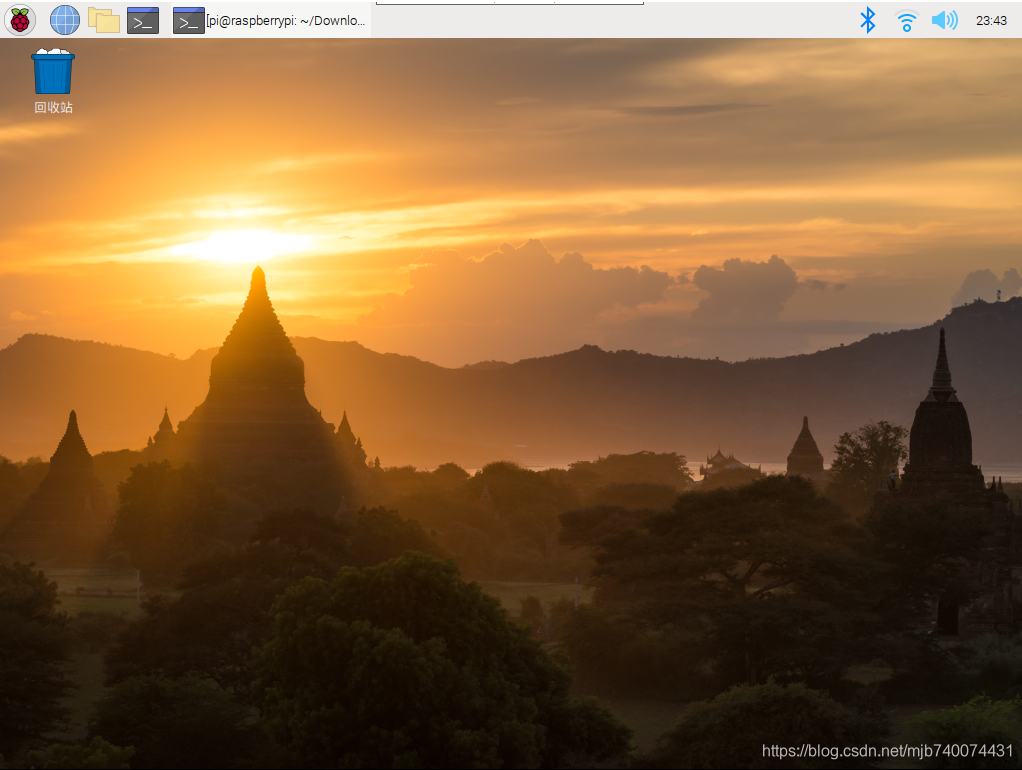

一切顺利的话稍等片刻就能进入系统了。
在这里插入图片描述

2.Windows10 ARM

Win10在树莓派上还有蛮多东西不兼容，比如GPU、音频插孔、USB转WIFI、SD卡驱动、板载WIFI等。且系统操作时有明显卡顿，如果仍要安装，安装步骤如下。

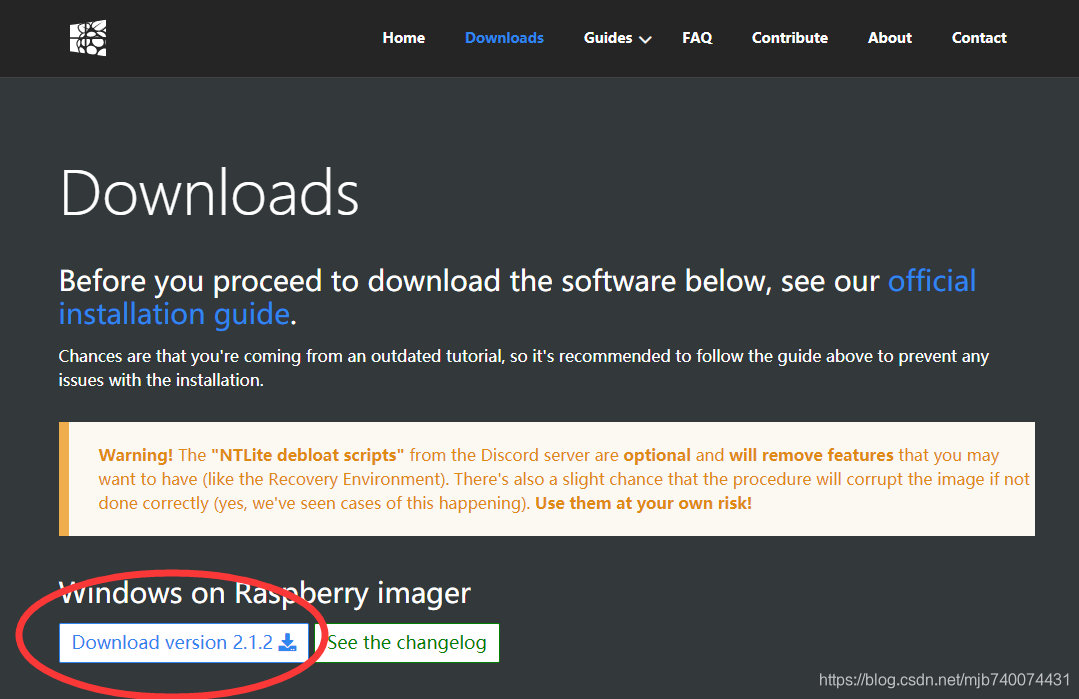

下载wor
https://www.worproject.ml/downloads
在这里插入图片描述
下载UUP
https://uupdump.net/

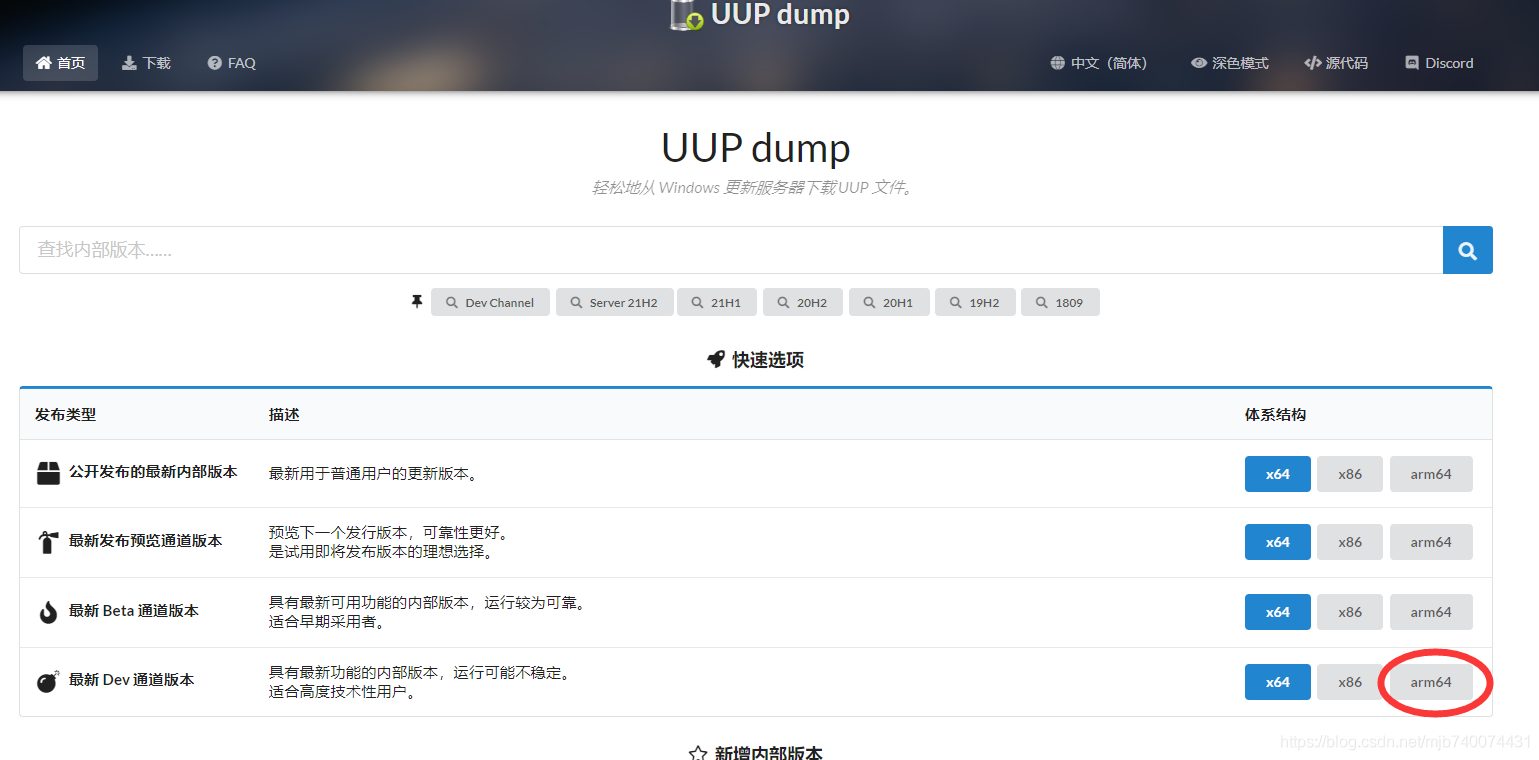

选择 最新 Dev 通道版本 arm64

在这里插入图片描述

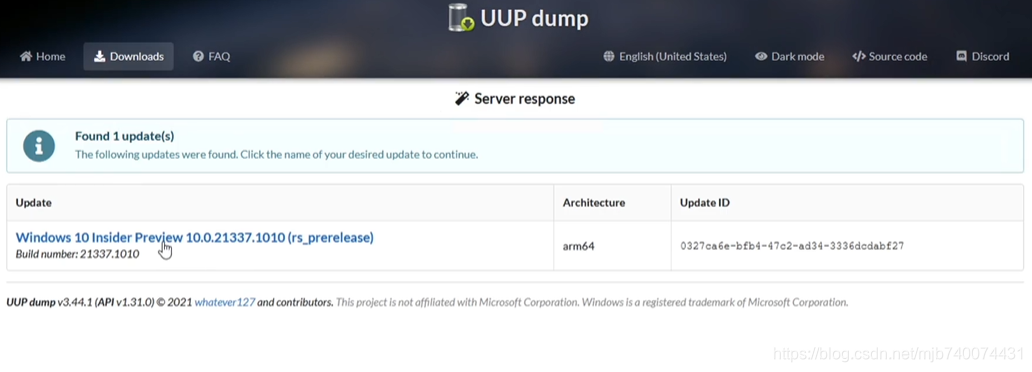

点击最新的update
在这里插入图片描述

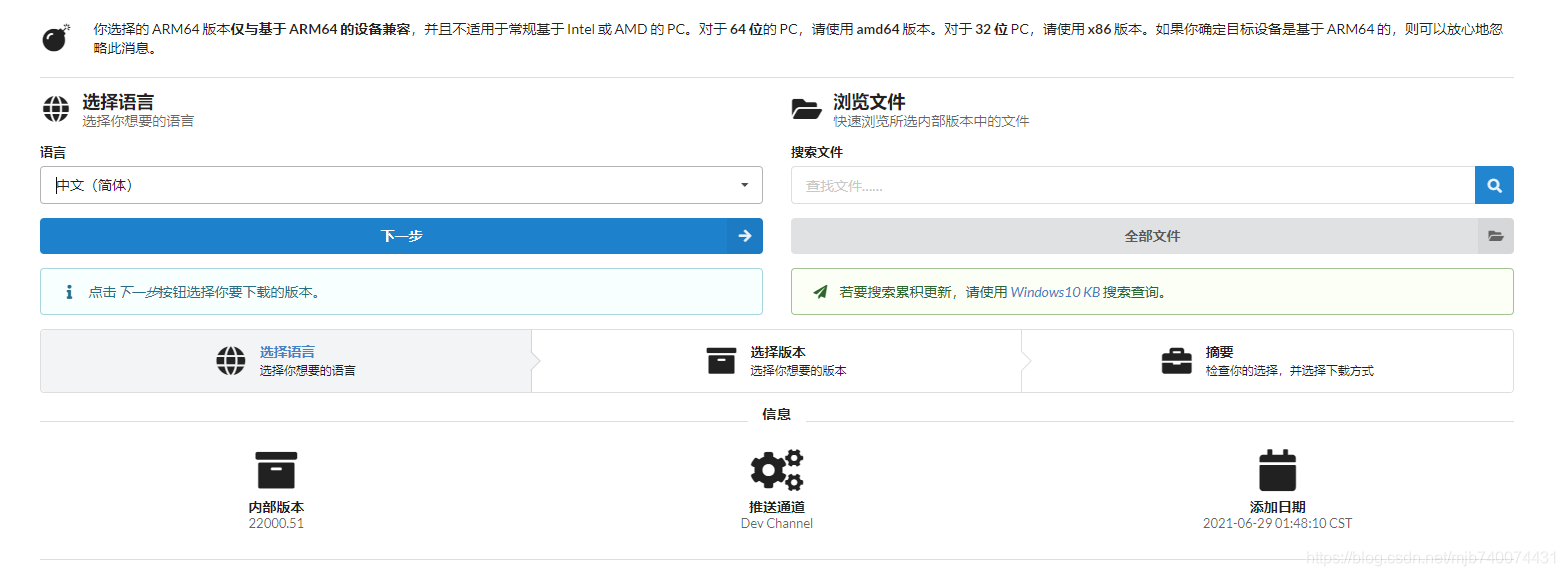

选择中文，下一步
在这里插入图片描述

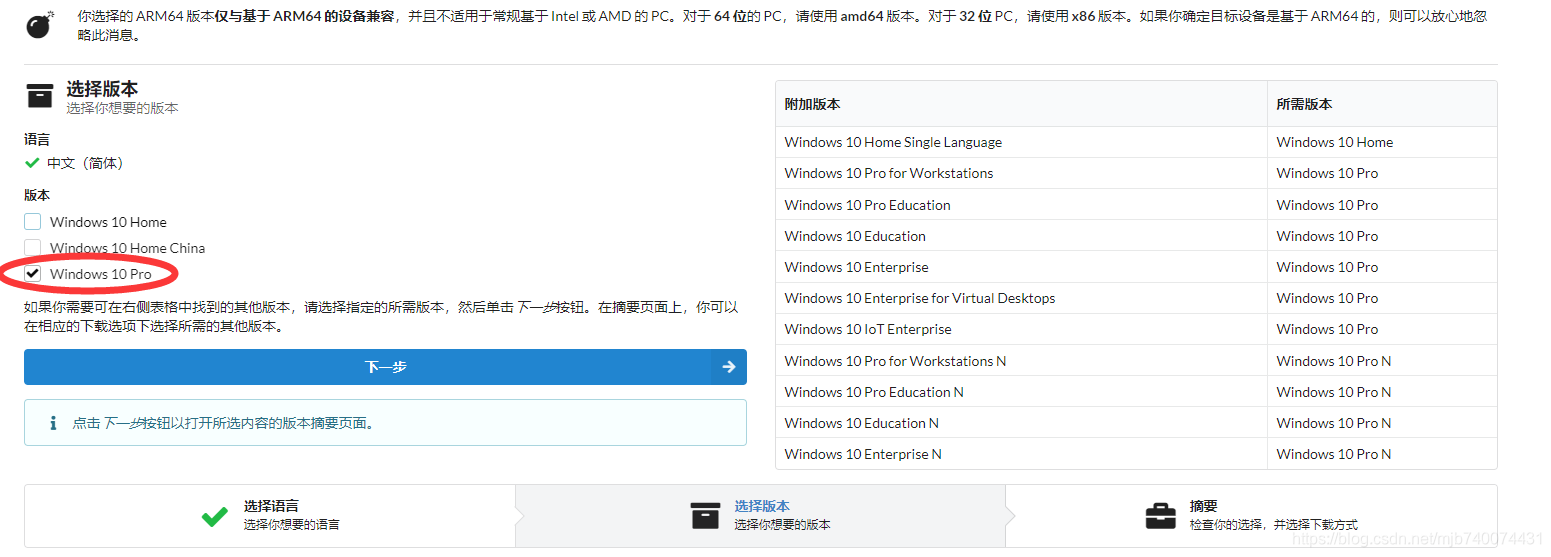

此处只选择Windows 10 pro，下一步
在这里插入图片描述

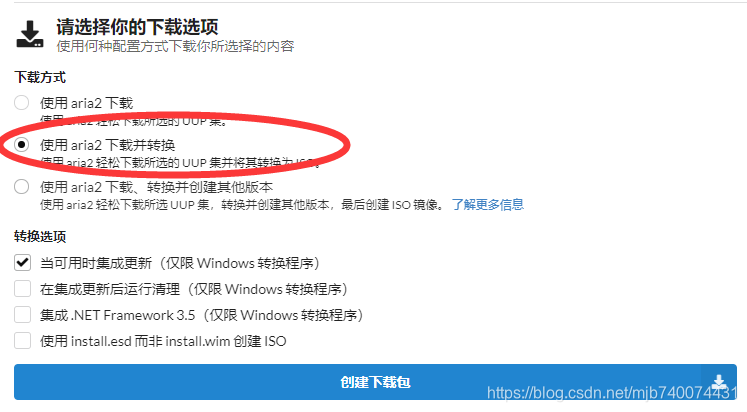

选择第二个，点击创建下载包下载
在这里插入图片描述
下载之后一共得到两个zip包，都解压下来

在这里插入图片描述
首先打开名字较长的这个文件夹，根据你当前系统选择要执行的脚本，我是windows系统所以这里选第三个，右键以管理员身份运行。
在这里插入图片描述

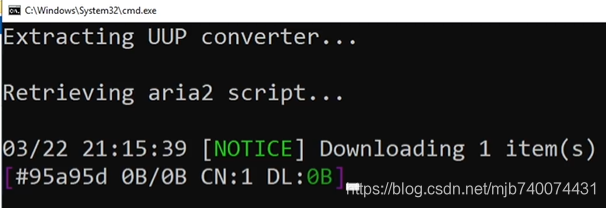

脚本会自动下载树莓派的Windows镜像，稍等片刻。
在这里插入图片描述

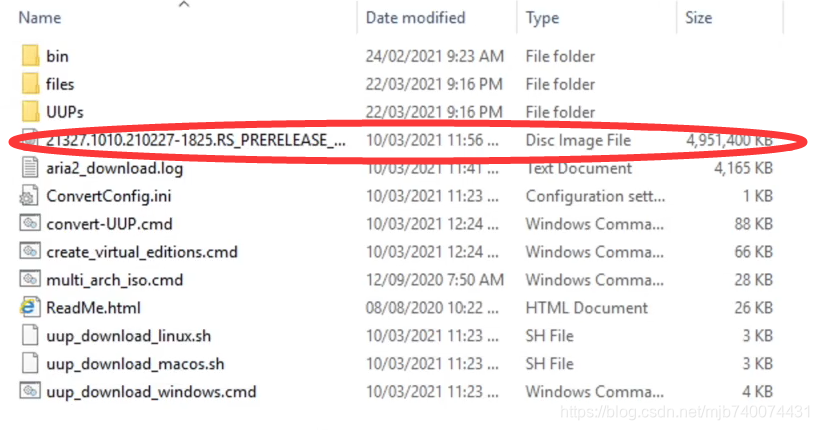

下载好后文件夹内会得到一个ISO镜像
在这里插入图片描述

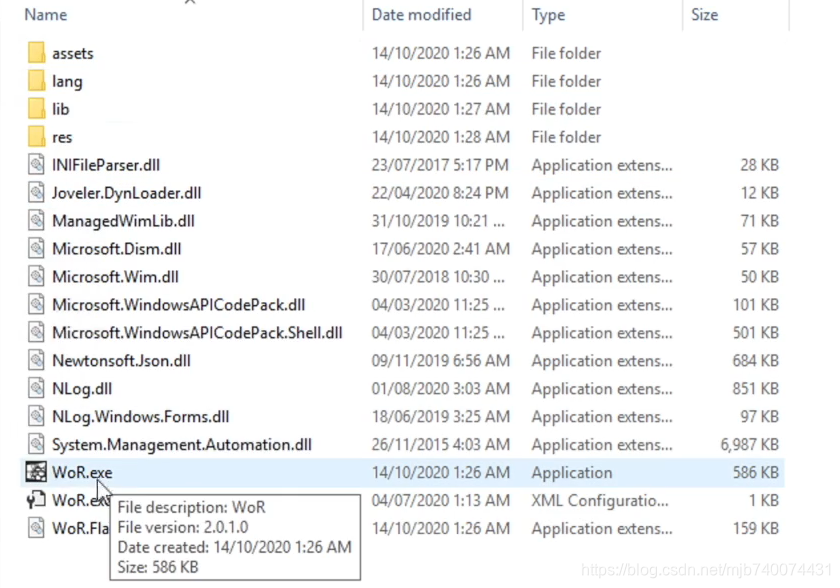

接下来打开WoR的文件夹，双击WoR.exe运行
在这里插入图片描述

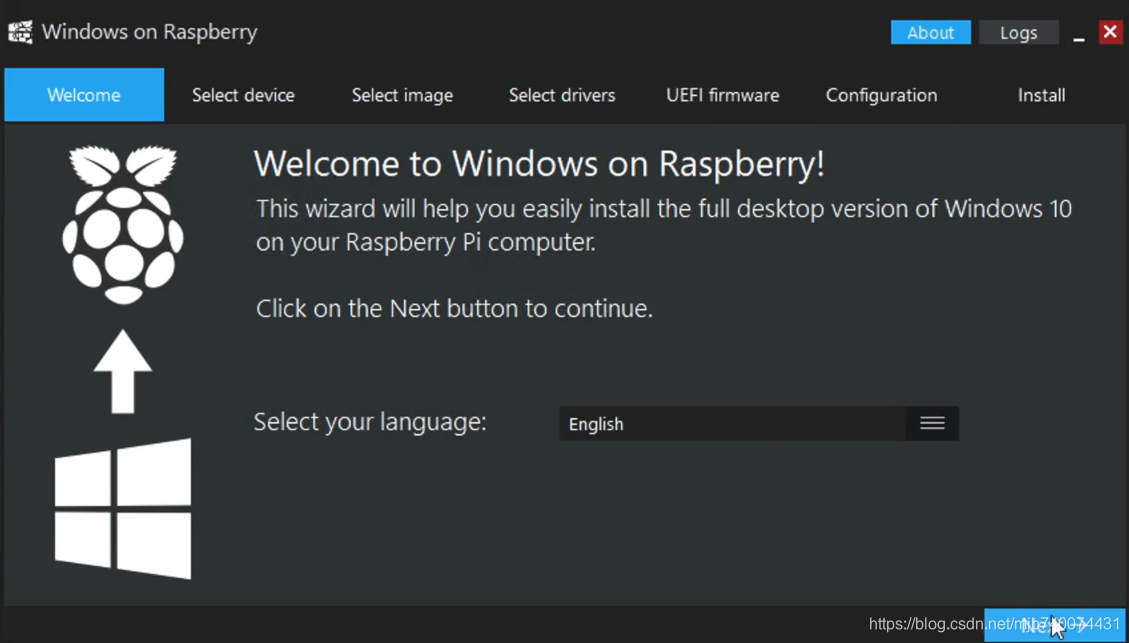

选择语言，按Next
在这里插入图片描述

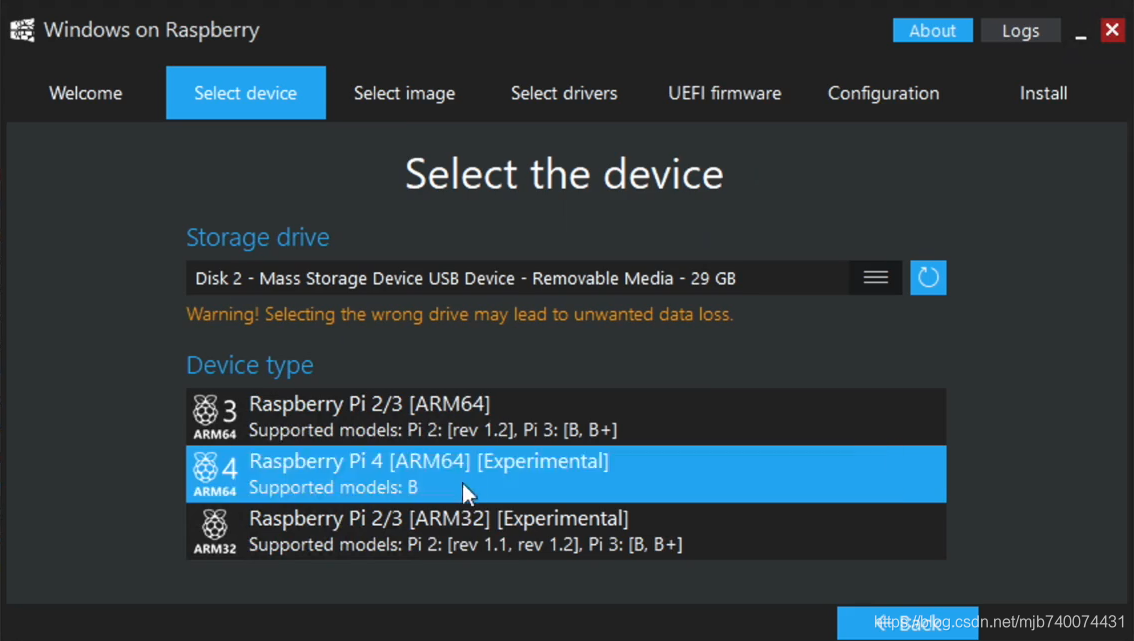

上面选择你的SD卡，下面选择Raspberry Pi 4，点击Next。小心一定不要选错否则会丢失数据！
在这里插入图片描述

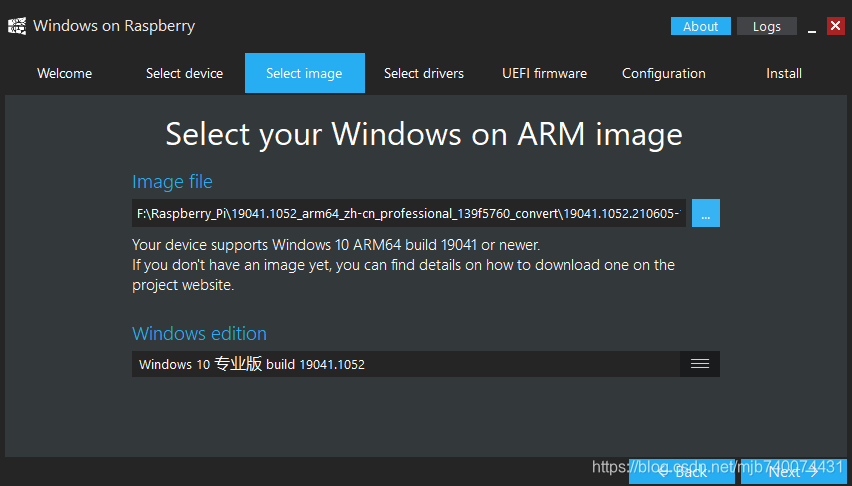

选择刚下好的镜像文件，按Next。
在这里插入图片描述

选择第一个，按Accept。
在这里插入图片描述
再选择第一个，按Next。
在这里插入图片描述
按Next。
在这里插入图片描述

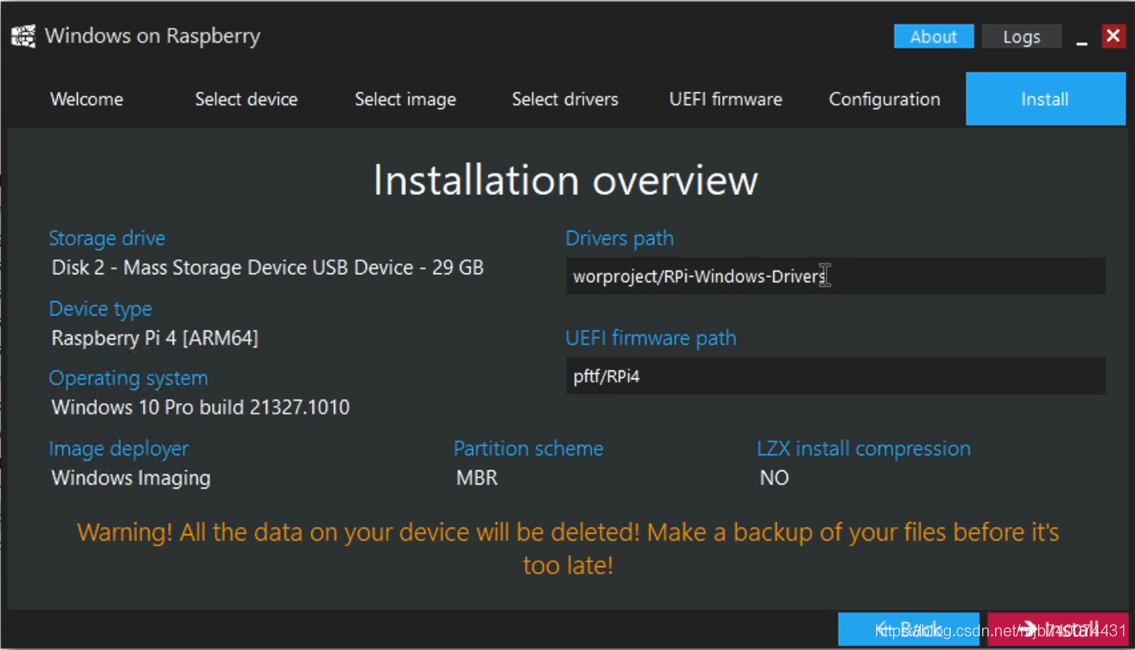

最后确认一下安装信息，按Install。
在这里插入图片描述

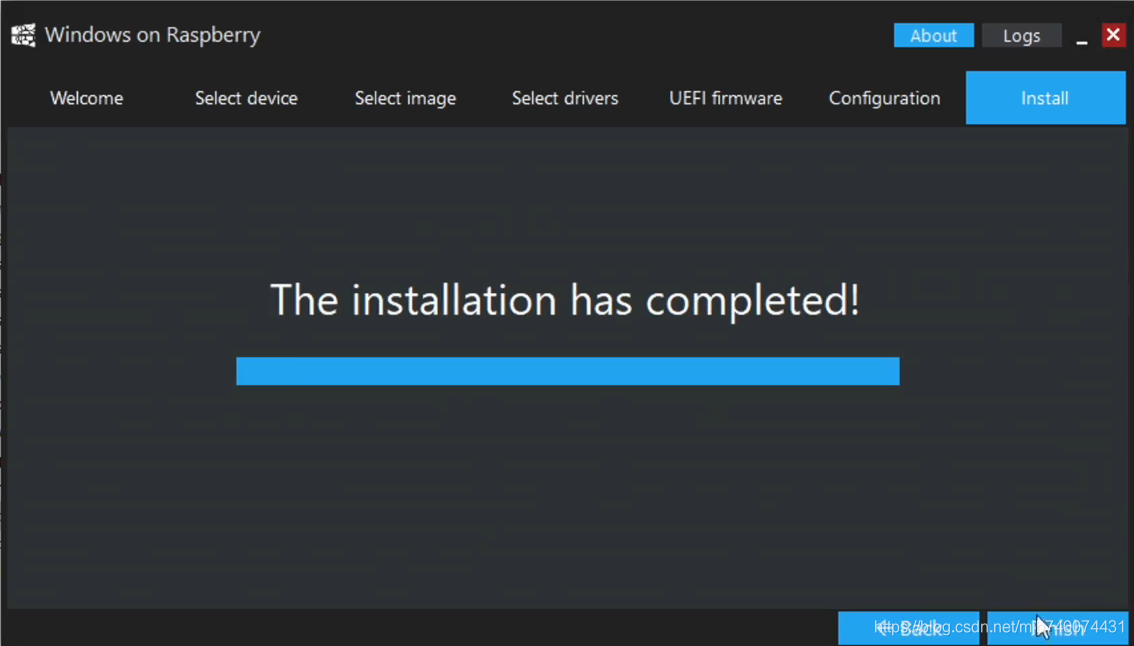

安装好后按Finish，然后把SD卡拔出来插树莓派上吧。
在这里插入图片描述

当树莓派显示如图界面时按Esc进入BIOS。
在这里插入图片描述
按Enter键选择Device Manager
在这里插入图片描述
选择Raspberry Pi Configuration
在这里插入图片描述
选择Advanced Configuration
在这里插入图片描述
把Limit RAM to 3GB 切换成Disabled
在这里插入图片描述
接着按两次Esc，显示如下界面时按Y
在这里插入图片描述
再按两次Esc回到主界面选择Continue
在这里插入图片描述

按Enter键重启
在这里插入图片描述

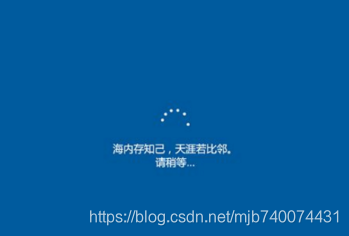

一切顺利的话稍等片刻就能进入系统了，接下来Windows初始化大家都会就不赘述了。
在这里插入图片描述

到这里树莓派安装Windows10系统就完成了。
