前言

AutoCAD 作为全球领先的计算机辅助设计工具，已在建筑、工程和制造等领域中扮演着至关重要的角色。AutoCAD for Mac 不仅保留了 AutoCAD 的强大功能，还针对 Mac 用户的使用习惯进行了优化。本文不仅介绍了 AutoCAD for Mac 的基本操作和高级技巧，还将通过表格详细展示常用的快捷键，帮助你更快上手并提高设计效率。

---

一、AutoCAD for Mac 基础概述

1.1 产品定位与核心功能

AutoCAD for Mac 提供了二维绘图、三维建模、注释标注和图层管理等一系列功能，支持高精度设计和高效协同工作。其界面遵循 macOS 设计风格，兼具美观与实用。

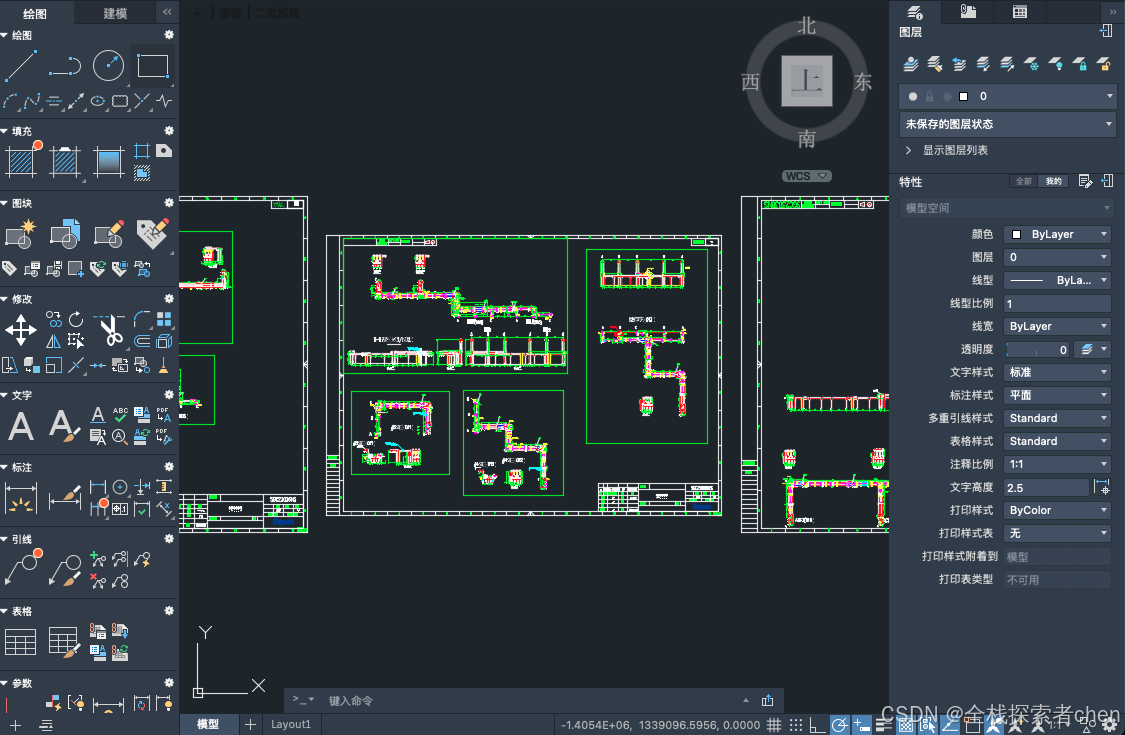

1.2 界面与操作简介

• 顶部菜单栏：集成常用命令（如文件、编辑、视图等）。
• 工具栏与快速访问栏：支持自定义布局，常用工具一目了然。
• 命令行窗口：输入命令、接收系统反馈，提升操作效率。
• 绘图区：核心设计区域，支持动态捕捉、对象追踪和多视图显示。

---

二、常用命令与高级技巧

2.1 基础绘图与编辑

AutoCAD for Mac 中常用的绘图命令包括绘制直线、矩形、圆形、弧线等；而编辑命令如移动、复制、旋转、缩放等则帮助你快速调整图形位置和尺寸。利用动态捕捉（OSNAP）和极轴追踪等功能，可以确保图形绘制的精确性。

2.2 图层管理与注释

图层管理是组织图纸元素的重要手段。你可以在图层管理器中创建、冻结、锁定和切换图层，实现复杂图纸的有序管理。注释与标注功能则确保图纸信息准确无误，包括文字、尺寸和标注样式的设置。

---

三、AutoCAD for Mac 快捷键一览表

为了提高工作效率，掌握快捷键非常重要。以下是常用的 AutoCAD for Mac 快捷键表，帮助你快速调用命令，减少鼠标操作：

1.基本操作快捷键

快捷键	功能
⌘ + N	新建文件
⌘ + O	打开文件
⌘ + S	保存文件
⌘ + P	打印
⌘ + Z	撤销
⌘ + Shift + Z	重做
⌘ + C	复制
⌘ + V	粘贴
⌘ + A	全选
⌘ + Q	退出 AutoCAD

---

2.基本绘图与编辑快捷键

快捷键	命令	说明
L	LINE	绘制直线
REC	RECTANGLE	绘制矩形
C	CIRCLE	绘制圆
ARC	ARC	绘制弧线
TR	TRIM	修剪对象
EX	EXTEND	延伸对象
CO	COPY	复制对象
MO	MOVE	移动对象
RO	ROTATE	旋转对象
SC	SCALE	缩放对象
OSNAP	动态捕捉	开启/关闭动态捕捉

3.标注与编辑快捷键

快捷键	命令	说明
DI	DISTANCE	测量距离
DIM	DIMENSION	添加尺寸标注
HATCH	HATCH	填充图案
MI	MIRROR	镜像对象

4.Mac 系统快捷键

快捷键	功能	说明
Cmd + N	新建图纸	打开一个新文档
Cmd + O	打开图纸	打开现有图纸
Cmd + S	保存图纸	保存当前工作
Cmd + P	打印图纸	打印当前文档
Cmd + Z	撤销操作	撤销上一步操作
Cmd + Y	重做操作	重做撤销的操作

---

5.视图操作

快捷键	功能
Z + Enter → E + Enter	缩放至整个图形 (Zoom Extents)
Z + Enter → A + Enter	缩放到全图 (Zoom All)
Z + Enter → W + Enter	窗口缩放 (Zoom Window)
Z + Enter → P + Enter	缩放到上一步 (Zoom Previous)
双击鼠标滚轮	缩放至全图
按住空格键或鼠标中键拖动	平移视图 (PAN)

---

6.高级绘图技巧

(1) 多线绘制

• ML（Multiline） → 用于绘制多条并行线，可用于画墙体

(2) 多段线编辑

• PEDIT（Polyline Edit） → 用于编辑多段线，可进行合并、转换、平滑处理

(3) 旋转复制

• AR（Array） → 可用于沿特定路径或中心点阵列复制对象（如等距摆放的柱子）

(4) 块的使用

• BLOCK（创建块） → 可将多个对象合并为一个整体，方便重复使用
• INSERT（插入块） → 插入已创建的块，减少重复绘制

(5) 层管理

• LA（Layer） → 打开图层管理器
• LAYERP（Layer Previous） → 返回上一步的图层状态
• LAYISO（Layer Isolate） → 隔离选中的图层
• LAYUNISO（Layer Unisolate） → 取消图层隔离

---

7.高级编辑技巧

(1) 文字调整

• MTEXT（多行文本） → 适用于长段文本输入
• TEXTEDIT → 修改现有文本内容

(2) 对象对齐

• ALIGN → 选取对象后，通过基准点进行对齐

(3) 夹点编辑

• 选中对象后，点击蓝色夹点（Grip），可拖动调整位置或变形

---

8. 导出 PNG

方法 1：EXPORT 命令

1. 选择房间区域
2. 输入 EXPORT → Enter
3. 选择 PNG 格式，设置保存路径

方法 2：PLOT 命令

1. 输入 PLOT → Enter
2. 选择打印机 DWG to PNG
3. 选择打印范围 窗口 (Window)
4. 设置 DPI 以提高清晰度
5. 点击 确定 导出

---

9. 修改背景颜色

方法 1：更改模型空间背景

1. AutoCAD → 首选项 (Preferences)
2. 选择 显示 (Display)
3. 进入 颜色 (Colors) 选项
4. 选择 “模型空间 (Model Space)”，改为 白色

方法 2：使用布局

• 进入 布局 1 (Layout 1)，默认背景为白色
• 调整视口，导出 PNG 或 PDF

---

10. CAD 高效工作技巧

技巧	说明
自定义快捷键	通过 CUI（Customize User Interface）自定义命令快捷键，提高工作效率
使用快捷工具栏	在界面上固定常用工具，提高操作流畅度
保存快照	通过 VIEW 命令保存特定视角，方便切换
批量选择对象	使用 QSELECT（快速选择），根据图层、颜色等属性批量选择对象
动态输入	在 动态输入 (DYNMODE) 打开后，可直接在光标处输入命令，减少鼠标移动

四、项目实战：提高设计效率的工作流程

4.1 自动化与批处理

利用 AutoLISP 脚本，可以实现批量绘图和自动化处理。例如，下面的 LISP 脚本可用于批量生成多个矩形：

(defun c:BatchRectangles ( / pt1 pt2 num i)
  (setq pt1 (getpoint "\n指定第一个矩形的起点: "))
  (setq pt2 (getpoint pt1 "\n指定第一个矩形的对角点: "))
  (setq num (getint "\n请输入需要生成的矩形数量: "))
  (setq i 1)
  (while (<= i num)
    (command "RECTANGLE" pt1 pt2)
    (setq pt1 (polar pt1 0.0 (* 1.5 i))) ; 每个矩形相隔一定距离
    (setq pt2 (polar pt2 0.0 (* 1.5 i)))
    (setq i (1+ i))
  )
  (princ)
)

4.2 自定义工具栏与快捷方式

通过自定义工具栏，将常用命令固定在工作区，可以显著提升操作效率。用户可以根据个人需求添加常用工具和命令，并利用 Mac 的全局快捷键实现快速切换。

4.3 设计流程优化

• 项目分层管理：利用图层管理功能将图纸分为结构层、设备层、装饰层等，便于分模块设计和修改。
• 模板与样板：创建标准模板和图块，提高重复设计工作的效率。
• 协同工作：利用 AutoCAD 的 Xref 和数字孪生技术，实现多人协同设计和实时更新。

---

五、总结

AutoCAD for Mac 为设计师提供了一个功能强大且直观的设计平台。通过深入掌握其基本操作、快捷键使用和高级自动化技术，你可以大幅提升设计效率和工作质量。本文从基础概念、常用命令、快捷键表、项目实战到流程优化，全面展示了 AutoCAD for Mac 的使用技巧与实践经验。希望这些学习笔记能为你的设计工作带来帮助，让你在数字化设计领域不断突破，创造出更高效、更精美的作品！

---

注：本文中的快捷键和命令可能因版本更新而略有不同，请参考最新的 AutoCAD for Mac 用户手册进行调整。
