[Proteus8]使用proteus8对单片机进行模拟仿真,记录方波图出现的过程

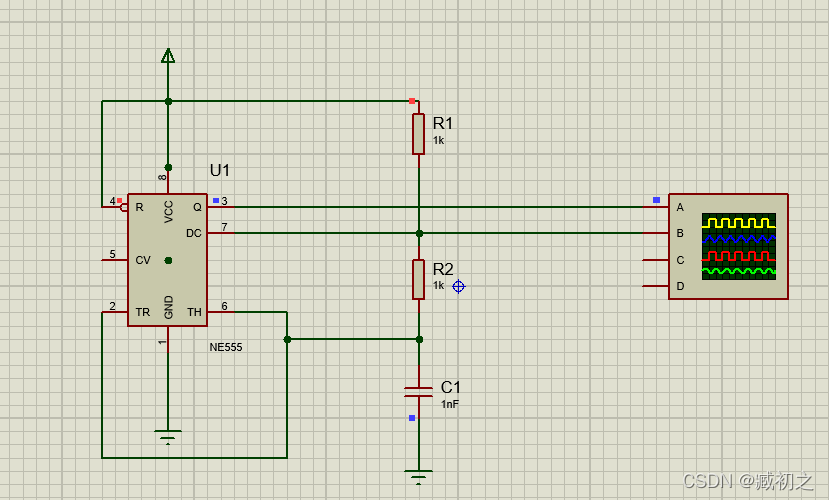

模拟电路图如下：

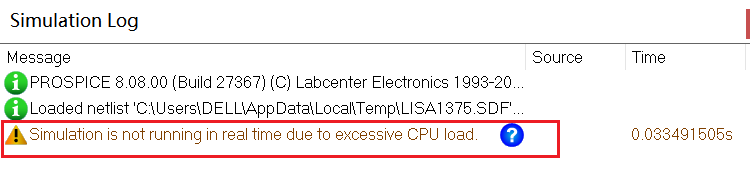

点击运行后，出现Simulation is not running in real time due to excessive CPU load警告。

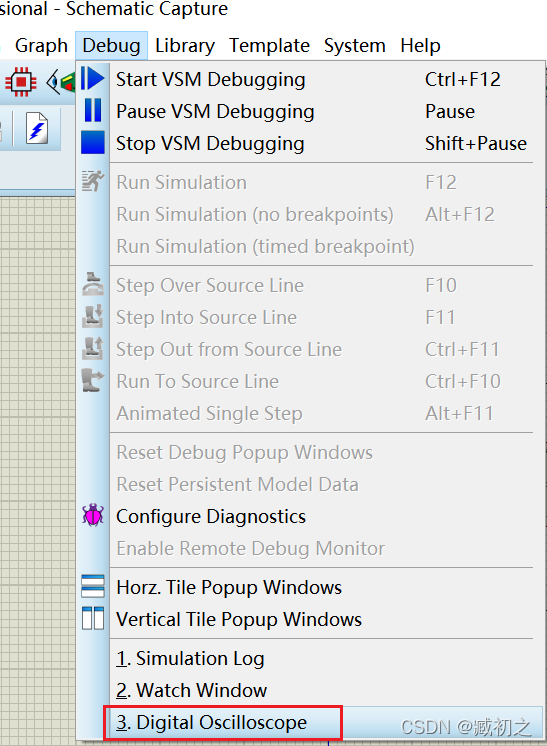

这是由于CPU负载过高，在启动电路时，加载了示波器。而最开始打开示波器后，不小心关闭了。点击鼠标右键无法直接打开示波器界面，需要点击debug，进行打开，之后再进行波形的测量。或者删除掉该示波器，重新放置一个新的示波器。

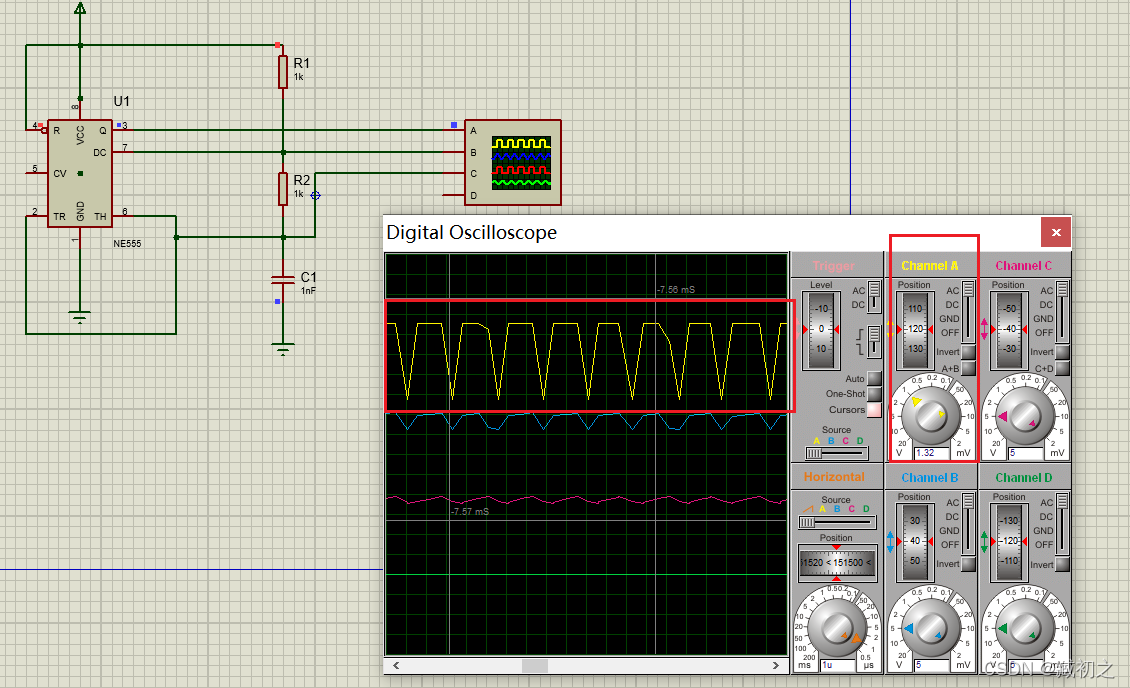

测试得到的ChannelA的波形图如下：发现与传统的波形图相比，差了点什么。。。

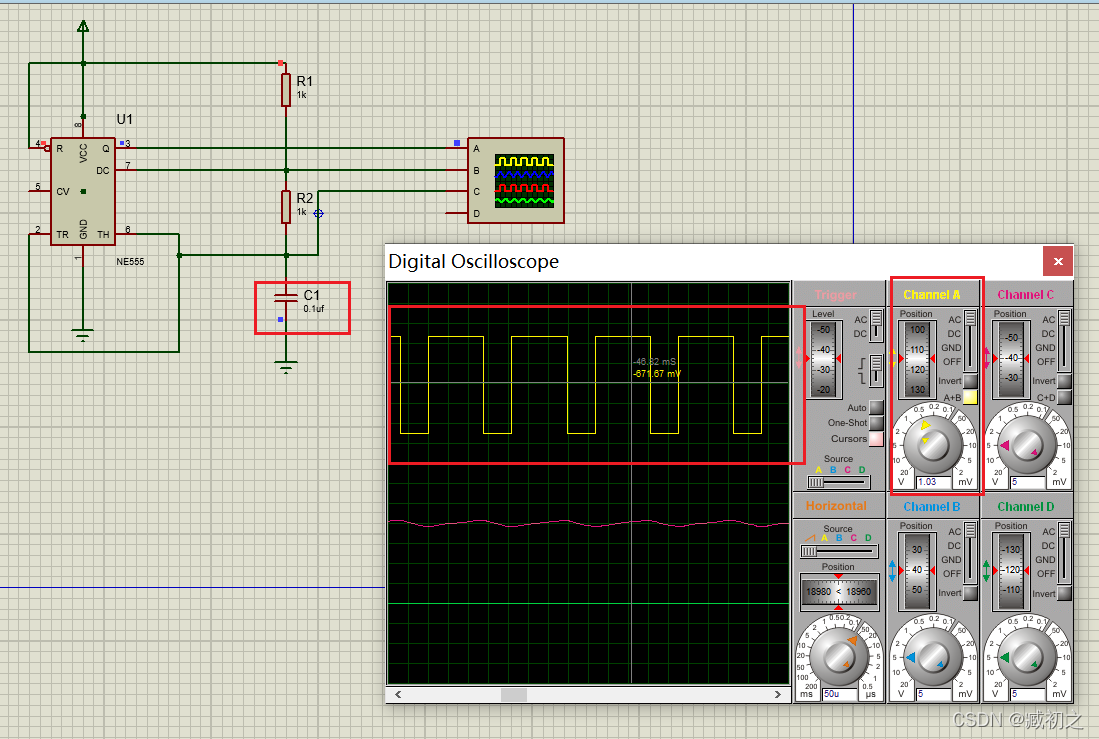

这是由于电容的大小引起的，这里用到的电容为1nF,需要修改为0.1uF或者1uF，出现方波如下：
