protues逻辑分析仪打印波形图，输出为pdf文件

已于 2024-05-24 00:48:04 修改
阅读量372 收藏
点赞数 1
文章标签： pdf proteus
于 2024-05-24 00:26:21 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_74123612/article/details/139160394
版权

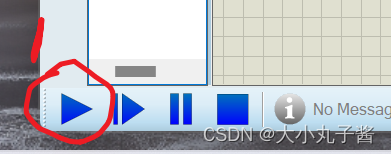

1运行仿真

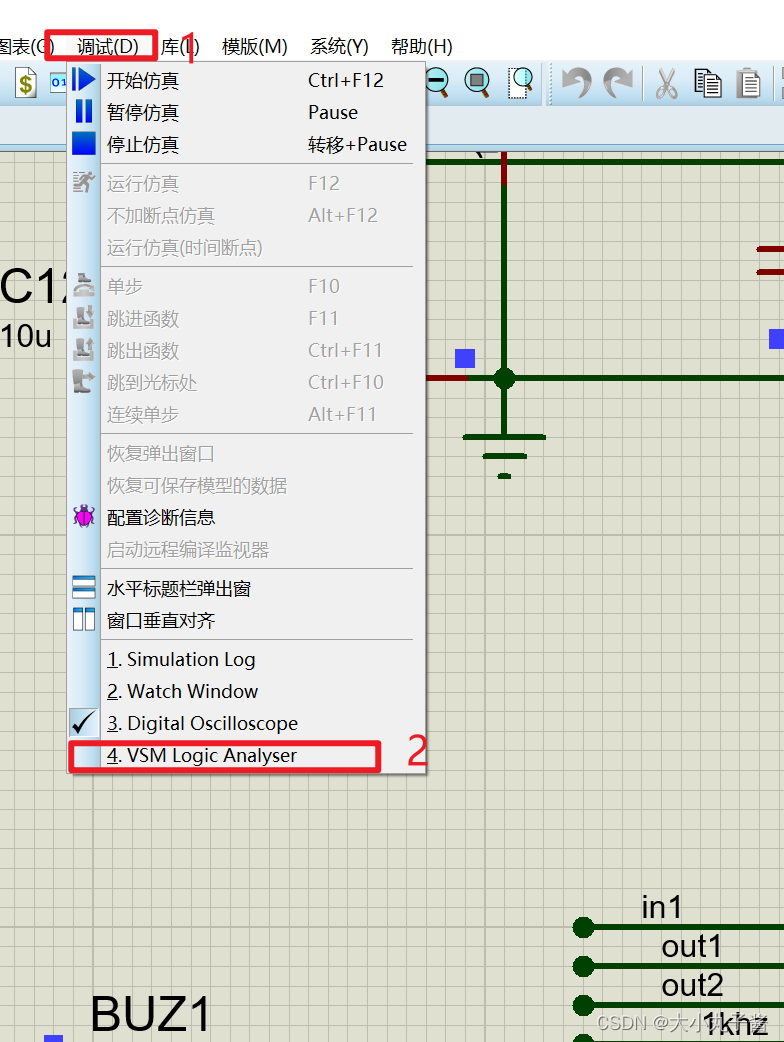

2打开逻辑分析仪面板

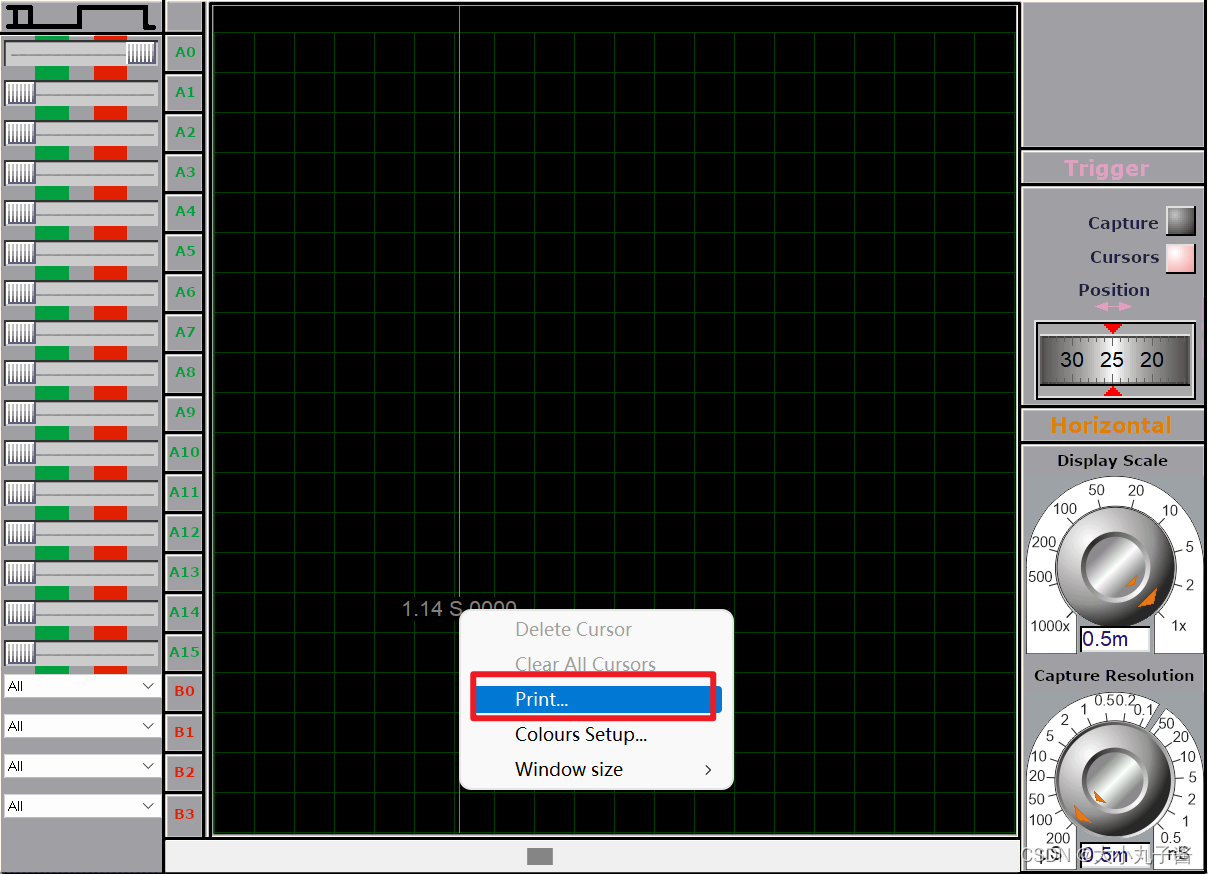

3右键面板，print

4

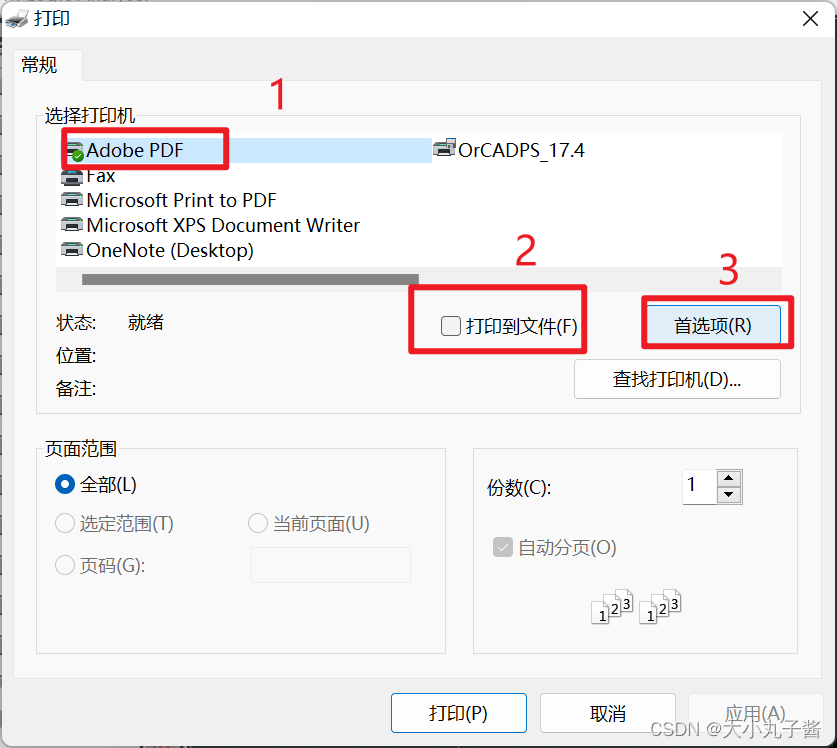

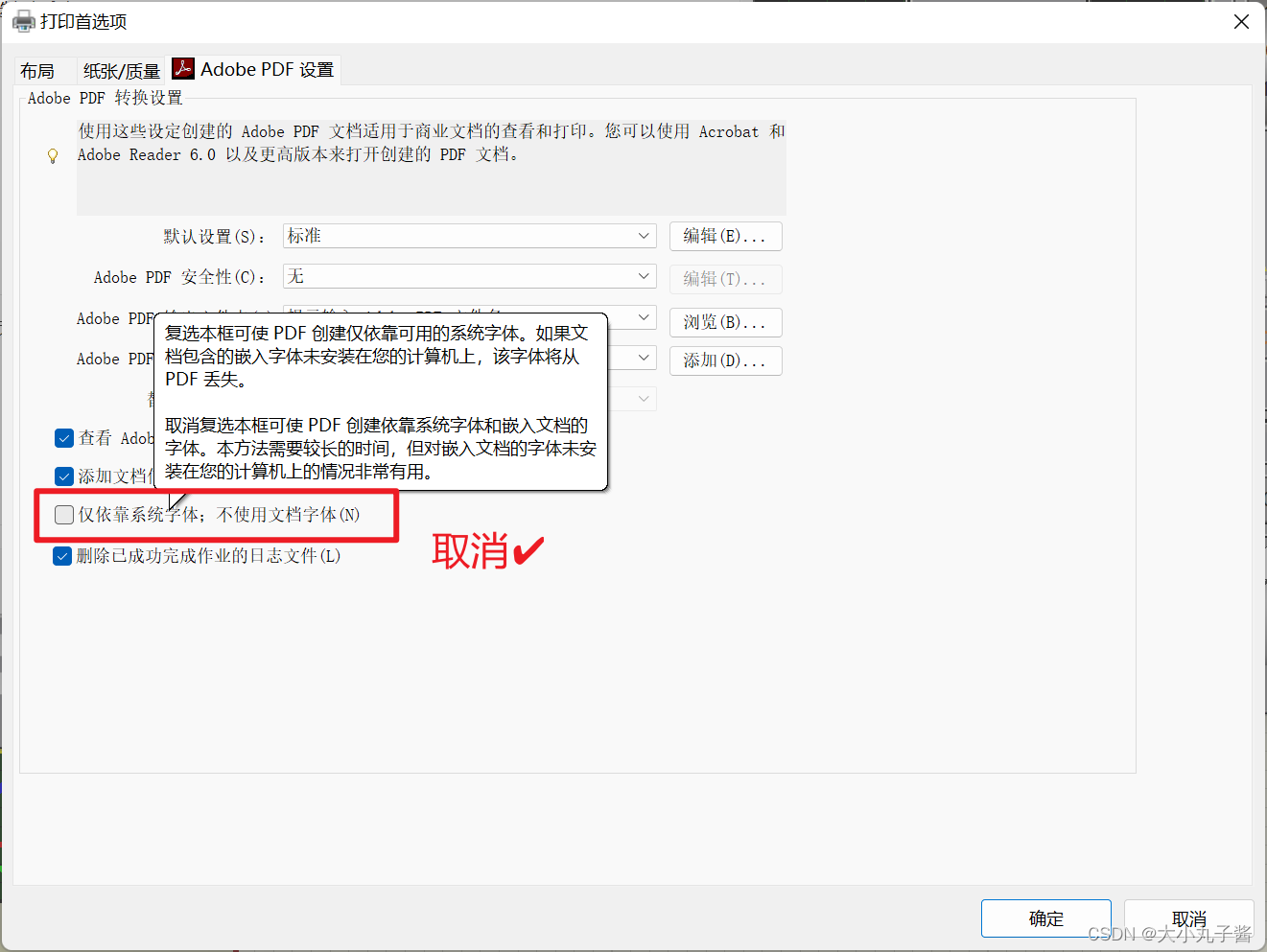

5设置

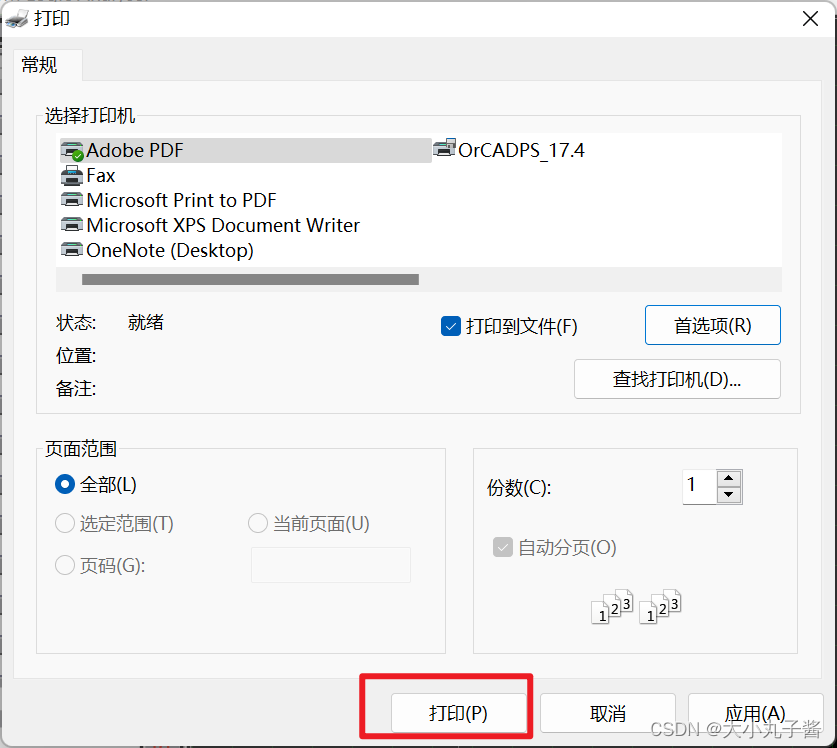

6输出

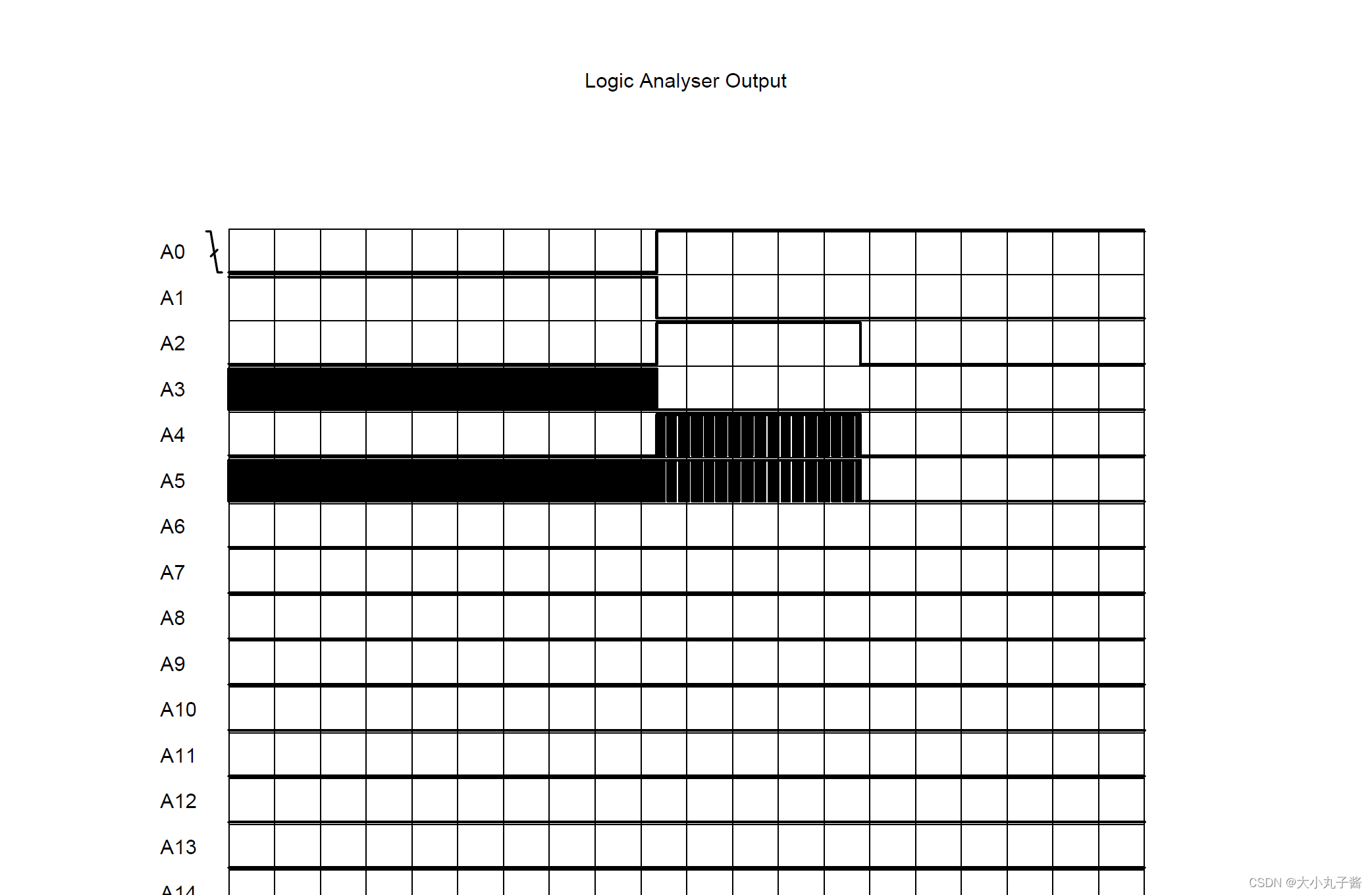

7示例

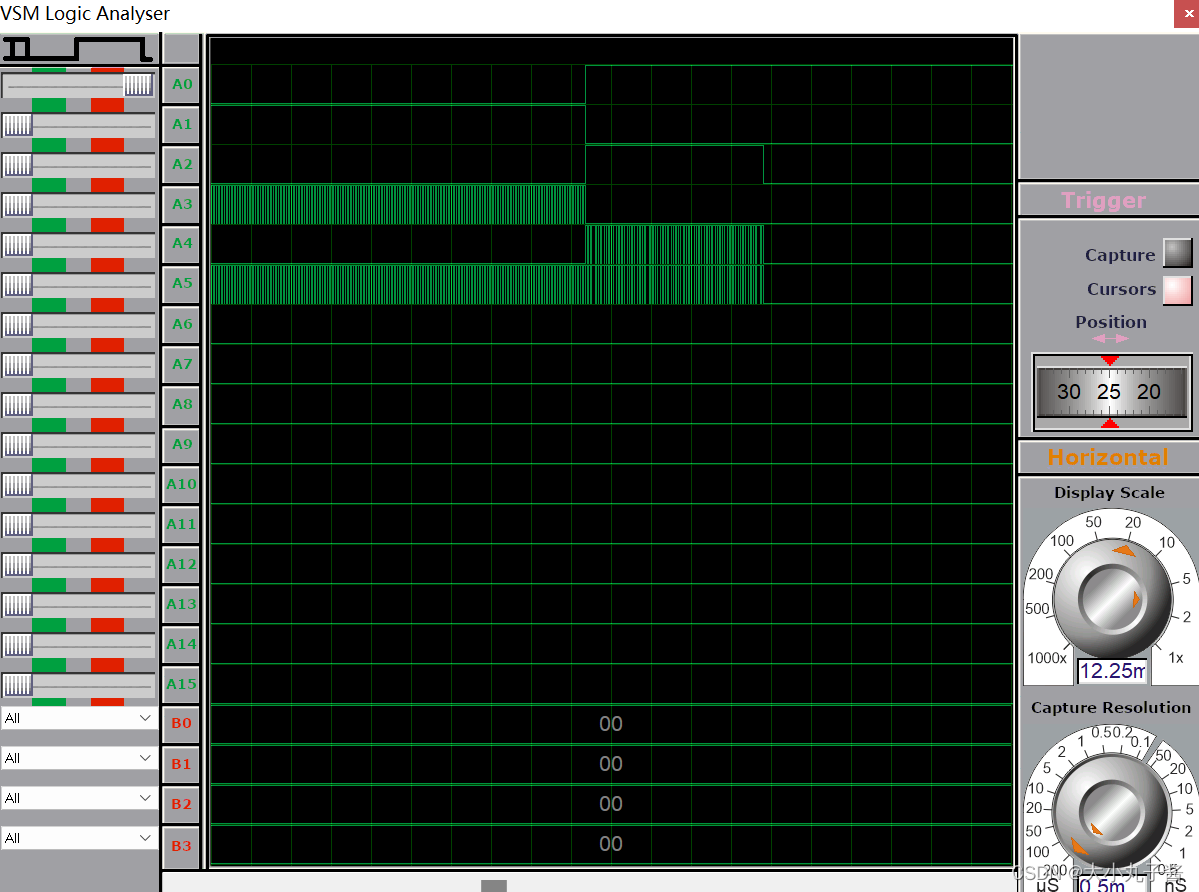

输出的pdf文档就是你逻辑分析仪界面此时的波形，请先把逻辑分析仪调到合适的参数、
