1.乘法运算

定点数乘法可以用传统的整数乘法硬件实现，输出数据位宽是参与相乘的两个数位宽之和，并且输出的小数位数是参与相乘的两个数的小数位数之和。

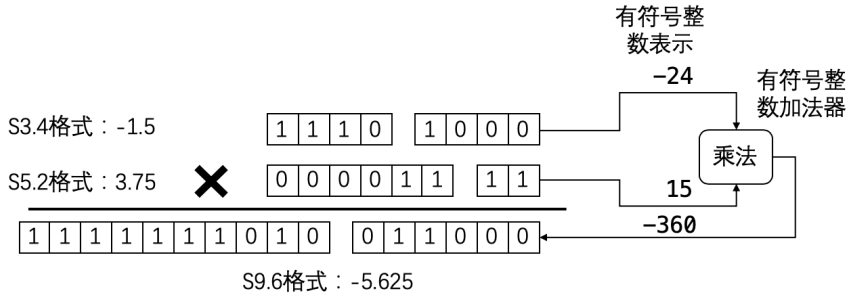

例如，S3.4的数据 -1.5 乘以 S5.2 数据 3.75，乘法结果是 S9.6 的数据 -5.625

对应的代码如下：

signed char a=-24;
signed char b= 15;
signed short result=((unsigned short)a)* ((unsigned short)b);
// 将计算结果转换为浮点数表示
double result_float=(double)result/(double)(1<<6);

2.格式转换

应用过程中会遇到定点数的格式转换，比如格式为 $ S_{{n_1}·{m_1}} $ 定点数转换为 $ S_{{n_2}·{m_2}} KaTeX parse error: Expected '}', got 'EOF' at end of input: ，需要根据 { n_1, m_1, n_2, m_2 $ }的大小关系分别处理

2.1 $ n_1 < n_2 $

$ S_{{n_1}·{m_1}}$ 对应的二进制数据左边额外添加 $ n_2 - n_1$位，里面填充$ S_{{n_1}·{m_1}}$ 原先的最高位（正数填充0，负数填充1）

Example:

• $ S_{3.4}$定点数‘00111100‘转成$ S_{5.4}$定点数为 00 0011 1100
• $ S_{3.4}$定点数‘10101100‘转成$ S_{5.4}$定点数为 11 1010 1100

2.2 $ n_1 > n_2 $

$ S_{{n_1}·{m_1}}$ 对应的二进制数据的高 $ n_2 - n_1$位被解除

注意：这个操作可能发生溢出，这时，通常会执行饱和运算：

1. $ S_{{n_1}·{m_1}}$是正数，将转换结果设置为$ S_{{n_2}·{m_2}} $可以表示的最大正数；
2. $ S_{{n_1}·{m_1}}$是负数，将转换结果设置为$ S_{{n_2}·{m_2}} $可以表示的最小负数；

Example:

• $ S_{5.4}$ 定点数 00 0011 1100（3.75）转成$ S_{3.4}$定点数为 0011 1100 （3.75）

• $ S_{5.4}$ 定点数 11 0011 1100（-12.25）转成$ S_{3.4}$ 定点数，如果直接截取高位2位，则变成 0011 1100 （3.75）。需要执行饱和处理，将定点数表示为$ S_{3.4}$能够表示的最小负数，即1000 0000(-8.0)

2.3 $ m_1 < m_2 $

$ S_{{n_1}·{m_1}}$ 对应的二进制数据最右边额外添加$m_2-m_1$个0

Example:

• $ S_{3.2}$ 定点数 0011 11（3.75）转成$ S_{3.4}$ 定点数为0011 1100
• $ S_{3.2}$ 定点数 1011 11（-4.25）转成$ S_{3.4}$ 定点数为 1011 1100

2.4 $ m_1 > m_2 $

$ S_{{n_1}·{m_1}}$ 对应的二进制数据最右边截去$m_1-m_2$个0

为了提高精度，可以考虑对截去的位进行舍入运算

Example:

• $ S_{3.4}$ 定点数 0001 0101（1.3125）转成$ S_{3.2}$ 定点数，截去最后2位得到0001 01 （1.25）
• $ S_{3.4}$ 定点数 1110 1011（-1.3125）转成$ S_{3.2}$ 定点数，如果直接截取高位2位，则变成 1110 10 （-1.5）。如果需要考虑舍入，则需要检查截除的2位（11），其中高位为1，于是给直接截去的结果加 1，即1110 11(-1.25)，更接近原始值了。

定点数 a 减少 k 位小数位数的代码如下：

signed short b = (a + ( 1 << (k - 1))) >>  k;

+ ( 1 << (k - 1)实现了舍入运算 。

3.定点类及运算方法代码

# 定点数类
class fxp_c:
    def __init__(self, v=0, n=0, m=15):
        self.set_param(n,m)     # 格式相关的参数设置
        self.set(v)             # 值设置

    def set_param(self,n,m):
        self.n=n                # 整数位宽（不考虑符号位）
        self.m=m                # 小数位宽
        self.k=m+n+1            # 总位宽

        self.imax= 2**(m+n)-1   # 最大可能值
        self.imin=-2**(m+n)     # 最小可能值
        self.scale=2**self.m    # 小数对应的倍乘因子

    # 修改小数位数
    def change_m(self,m):
        if m==self.m: return self.v

        if m>self.m:
            i=self.i*2**(m-self.m)  # 左移
        else:
            i=self.i+2**(self.m-m-1)# 舍入
            i//=2**(self.m-m)       # 右移
        self.set_param(self.n,m)    # 设置新的格式参数
        return self.seti(i)

    # 修改整数位数
    def change_n(self,n):
        if n==self.n: return self.v

        self.set_param(n,self.m)    # 设置新的格式参数
        return self.seti(self.i)    # 考虑可能溢出，需要重新设置

    # 以整数形式设置内容
    def seti(self,i,sat=True):
        self.i=min(self.imax,max(i,self.imin)) if sat else i  # 饱和
        if self.i != i: print('saturation in seti()')

        self.v=float(self.i)/float(self.scale) # 计算值
        return self

    # 以bit串形式设置内容
    def setb(self,s): return self.seti(bin_to_int(s,self.k))

    # 设置实数值
    def set(self,v): return self.seti(int(round(v*float(self.scale))))

    # 以bit串形式返回内容
    def to_bits(self,has_point=True):
        s=int_to_bin(self.i,self.k)
        return s[:self.n+1]+'.'+s[self.n+1:] if has_point else s

    # 打印信息
    def dump(self):
        print('val:',self.v)
        print('int:',self.i)
        print('bit:',self.to_bits())
        print('  m:',self.m)
        print('  n:',self.n)
        print('  k:',self.k)

    def check(self):
        if self.i> 2**(self.k-1)-1      : print('error')
        if self.i<-2**(self.k-1)        : print('error')
        if self.k!=self.m+self.n+1      : print('error')
        if self.v*(2.**self.m)-float(self.i) > 0.5*2.**(-self.m): print('error')
        if self.scale!=2**self.m        : print('error')
        if self.imax!=2**(self.k-1)-1   : print('error')
        if self.imin!=-2**(self.k-1)    : print('error')


## 定点数复制
def fxp_copy(s): return fxp_c(s.v,s.n,s.m)

## 定点数格式转换
def fxp_conv(s,n,m):
    s_new=fxp_copy(s)
    s_new.change_n(n)
    s_new.change_m(m)
    return s_new

## 定点数相加
def fxp_add(s1,s2):
    # 获取格式参数
    n,m = max(s1.n,s2.n), max(s1.m,s2.m)

    s1_new=fxp_conv(s1,n,m)
    s2_new=fxp_conv(s2,n,m)
    s1_new.seti(s1_new.i+s2_new.i)
    return s1_new

## 定点数减
def fxp_sub(s1,s2):
    # 获取格式参数
    n,m = max(s1.n,s2.n), max(s1.m,s2.m)

    s1_new=fxp_conv(s1,n,m)
    s2_new=fxp_conv(s2,n,m)
    s1_new.seti(s1_new.i-s2_new.i)
    return s1_new

## 定点数乘
def fxp_mul(s1,s2):
    # 获取格式参数
    k = s1.k+s2.k
    m = s1.m+s2.m
    return fxp_c(s1.i*s2.i,k-m-1,m)

---
