Spark中读parquet文件是怎么实现的

背景

最近在整理了一下 spark对Parquet的写文件的过程，也是为了更好的理解和调优Spark相关的任务，
因为对于Spark来说，任何一个事情都不是独立的存在的，比如说parquet文件的rowgroup设置的大小对读写的影响，以及parquet写之前排序对读parquet的影响，以及向量化读取等等
本文基于Spark 3.5

分析

我们以FileSourceScanExec的doExecute方法 为切口进行分析：

  protected override def doExecute(): RDD[InternalRow] = {
    val numOutputRows = longMetric("numOutputRows")
    if (needsUnsafeRowConversion) {
      inputRDD.mapPartitionsWithIndexInternal { (index, iter) =>
        val toUnsafe = UnsafeProjection.create(schema)
        toUnsafe.initialize(index)
        iter.map { row =>
          numOutputRows += 1
          toUnsafe(row)
        }
      }
    } else {
      inputRDD.mapPartitionsInternal { iter =>
        iter.map { row =>
          numOutputRows += 1
          row
        }
      }
    }
  }

这里的needsUnsafeRowConversion判断如果是ParquetSource，且配置了spark.sql.parquet.enableVectorizedReader为‘true’(默认就是true)，则会进行unsafeRow的转换，当然这里的好处就是节约内存以及能够减少GC
对于inputRDD来说,就是创建了读取parquet的RDD：
具体的见:ParquetFileFormat.buildReaderWithPartitionValues方法,涉及到的代码多，所以只解读关键的几个部分：

• fileRooter的读取

      val fileFooter = if (enableVectorizedReader) {
        // When there are vectorized reads, we can avoid reading the footer twice by reading
        // all row groups in advance and filter row groups according to filters that require
        // push down (no need to read the footer metadata again).
        ParquetFooterReader.readFooter(sharedConf, file, ParquetFooterReader.WITH_ROW_GROUPS)
      } else {
        ParquetFooterReader.readFooter(sharedConf, file, ParquetFooterReader.SKIP_ROW_GROUPS)
      }


这里enableVectorizedReader如果是true的话， fileFooter 只会得到所属Task的FileMetaData信息，其中只包括了所属Task的需要读取的parquet RowGroups,具体的数据流如下：

ParquetFooterReader.readFooter
   ||
   \/
readFooter
   ||
   \/
fileReader.getFooter
   ||
   \/
readFooter(file, options, f, converter)
   ||
   \/
converter.readParquetMetadata
   ||
   \/
filter.accept(new MetadataFilterVisitor）

filter.accept(new MetadataFilterVisitor就会根据对应的filter类型进行不同的操作：

FileMetaDataAndRowGroupOffsetInfo fileMetaDataAndRowGroupInfo = filter.accept(new MetadataFilterVisitor<FileMetaDataAndRowGroupOffsetInfo, IOException>() {
      @Override
      public FileMetaDataAndRowGroupOffsetInfo visit(NoFilter filter) throws IOException {
        FileMetaData fileMetadata = readFileMetaData(from, footerDecryptor, encryptedFooterAAD);
        return new FileMetaDataAndRowGroupOffsetInfo(fileMetadata, generateRowGroupOffsets(fileMetadata));
      }

      @Override
      public FileMetaDataAndRowGroupOffsetInfo visit(SkipMetadataFilter filter) throws IOException {
        FileMetaData fileMetadata = readFileMetaData(from, true, footerDecryptor, encryptedFooterAAD);
        return new FileMetaDataAndRowGroupOffsetInfo(fileMetadata, generateRowGroupOffsets(fileMetadata));
      }

      @Override
      public FileMetaDataAndRowGroupOffsetInfo visit(OffsetMetadataFilter filter) throws IOException {
        FileMetaData fileMetadata = readFileMetaData(from, footerDecryptor, encryptedFooterAAD);
        // We must generate the map *before* filtering because it modifies `fileMetadata`.
        Map<RowGroup, Long> rowGroupToRowIndexOffsetMap = generateRowGroupOffsets(fileMetadata);
        FileMetaData filteredFileMetadata = filterFileMetaDataByStart(fileMetadata, filter);
        return new FileMetaDataAndRowGroupOffsetInfo(filteredFileMetadata, rowGroupToRowIndexOffsetMap);
      }

      @Override
      public FileMetaDataAndRowGroupOffsetInfo visit(RangeMetadataFilter filter) throws IOException {
        FileMetaData fileMetadata = readFileMetaData(from, footerDecryptor, encryptedFooterAAD);
        // We must generate the map *before* filtering because it modifies `fileMetadata`.
        Map<RowGroup, Long> rowGroupToRowIndexOffsetMap = generateRowGroupOffsets(fileMetadata);
        FileMetaData filteredFileMetadata = filterFileMetaDataByMidpoint(fileMetadata, filter);
        return new FileMetaDataAndRowGroupOffsetInfo(filteredFileMetadata, rowGroupToRowIndexOffsetMap);
      }
    });

• 如果是 ParquetFooterReader.SKIP_ROW_GROUPS ，则是走的SkipMetadataFilter这条filter，则只会拿出rowgroup的信息和rowgrups的的行数

• 如果是 enableVectorizedReader,也就是会走 RangeMetadataFilter这个Filter，则会调用filterFileMetaDataByMidpoint，该方法会根据Task分配的数据是否覆盖了Rowgroups的中点来纳入到该task的读取的数据中来，具体的可以见:Spark-读取Parquet-为什么task数量会多于Row Group的数量

• vectorizedReader的创建

          vectorizedReader.initialize(split, hadoopAttemptContext, Option.apply(fileFooter))
          logDebug(s"Appending $partitionSchema ${file.partitionValues}")
          vectorizedReader.initBatch(partitionSchema, file.partitionValues)
          if (returningBatch) {
            vectorizedReader.enableReturningBatches()
          }

          // UnsafeRowParquetRecordReader appends the columns internally to avoid another copy.
          iter.asInstanceOf[Iterator[InternalRow]]


  • vectorizedReader.initialize
    重要的点是这个主要是涉及到 parquet messageType到 ParquetColumn的转换,主要是ParquetToSparkSchemaConverter converter = new ParquetToSparkSchemaConverter(configuration)这个的配置

  • vectorizedReader.initBatch
    这里面主要涉及到了根据memMode 为OFF_HEAP还是ON_HEAP模式来构造不同的ColumnVector,其中
    如果是ON_HEAP,则会创建OnHeapColumnVector,用jvm数据的形式存储
    如果是OFF_HEAP,则会创建OffHeapColumnVector，这里涉及到的对象都是都是用unsafe api来操作，这里涉及到一个有意思的点：

     Platform.putByte(null, data + rowId, value);
     Platform.putInt(null, data + 4L * rowId, value)


    也就是说 无论是put什么 里面的第一个参数是为null,这个其实在Unsafed方法 putInt(Object o, long offset, int x)类中有提到

     Fetches a value from a given Java variable. More specifically, fetches a field or array element within the given object o at the given offset, or (if o is null) from the memory address whose numerical value is the given offset.


    也就是说如果传入的第一个参数为null,则会以offset作为地址，而在OffHeapColumnVector中对应的put当法中涉及到的offset就是data这个变量会在
    OffHeapColumnVector构造函数中的reserveInternal方法中赋值，这其中涉及到unsafe.allocateMemory方法会返回分配的内存地址

  • 具体迭代获取InternalRow
    这里的迭代获取主要是通过 vectorizedReader.getCurrentValue方法实现的，也就是会返回columnarBatch，但是这里的columnarBatch赋值是通过
    vectorizedReader.nextKeyValue方法实现的，该方法会被RecordReaderIterator.hasNext调用，vectorizedReader.nextKeyValue的数据流如下：

     VectorizedParquetRecordReader.nextBatch
         ||
         \/
        checkEndOfRowGroup    =>                               初始化  PageReadStore pages = reader.readNextRowGroup();
         ||                                                                         ||
         \/                                                                         \/
        columnReader.readBatch(num, leafCv.getValueVector()   initColumnReader(pages, cv); // columnVectors 设置ParquetColumnVector 里面包括了rowgroup里的所有page
         ||
         \/
        readPage
         ||
         \/
        pageReader.readPage()
         ||
         \/
        decompressor.decompress //  之类会进行解压




    decompressor.decompress 中 decompressor是Chunk.readAllPages中descriptor.metadata.getCodec()传进来的，也就是从元数据里面读取的
    具体的向量化的读取，细节比较多，包括批量读取definition levels和repetition levels等，这些读者自行分析

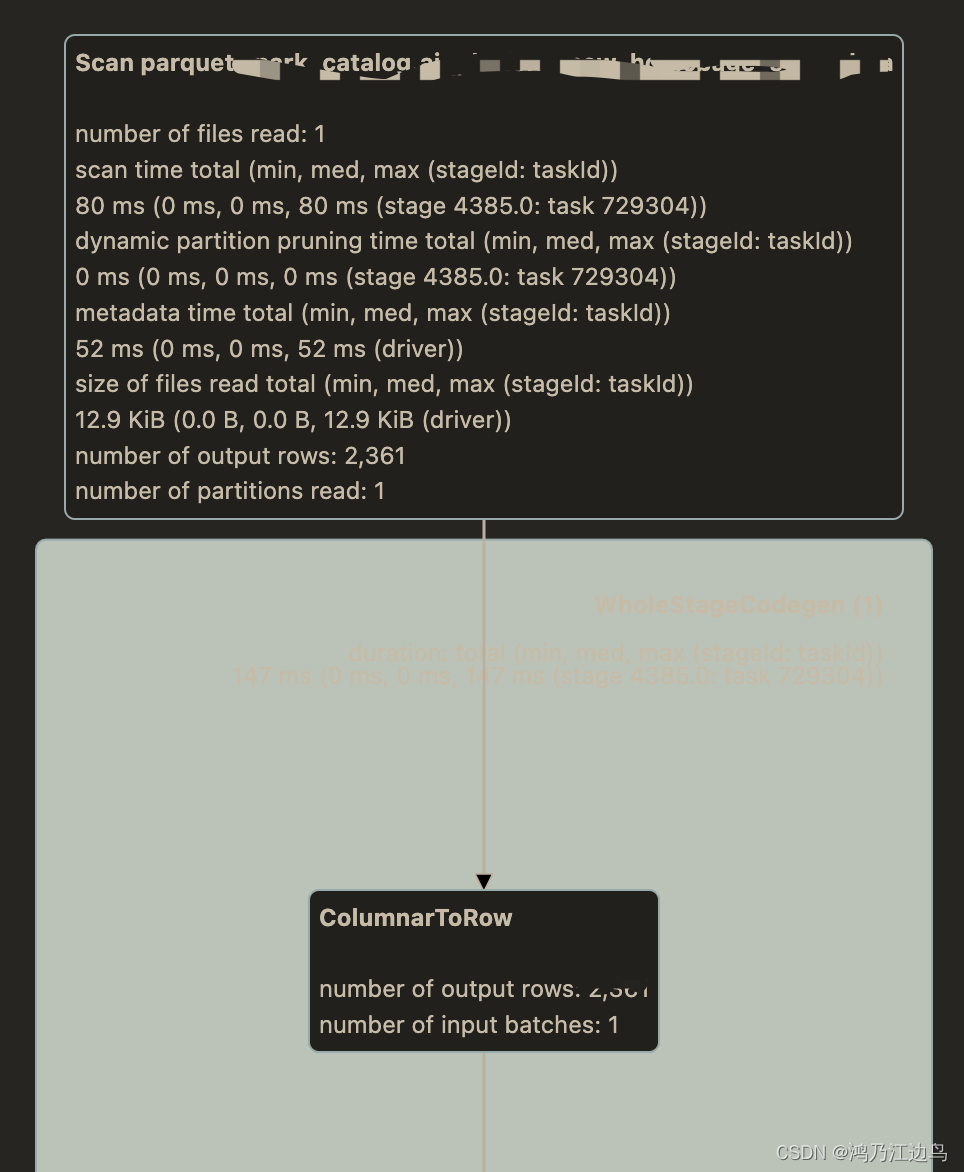

    注意：为什么 FileSourceScanExec中inputRDDs返回的类型是RDD[InternalRow] ，而vectorizedReader.getCurrentValue返回的类型是ColumnarBatch 也能运行，那是因为 我们在运行的时候，会有ColumnarToRow，他最终调用的是FileSourceScanExec.doExecuteColumnar,如下图：


且jvm会对Iterator[InternalRow]进行类型擦除，也就是说所有Iterator[InternalRow]在编译的时候会编译成Iterator[Object]，会在运行时获取真正的类型

`FileScanRDD` 中的`compute方法` 最后有个
```
    iterator.asInstanceOf[Iterator[InternalRow]] // This is an erasure hack.

```
