下一代无线局域网(802.11n) 第5章 高吞吐率

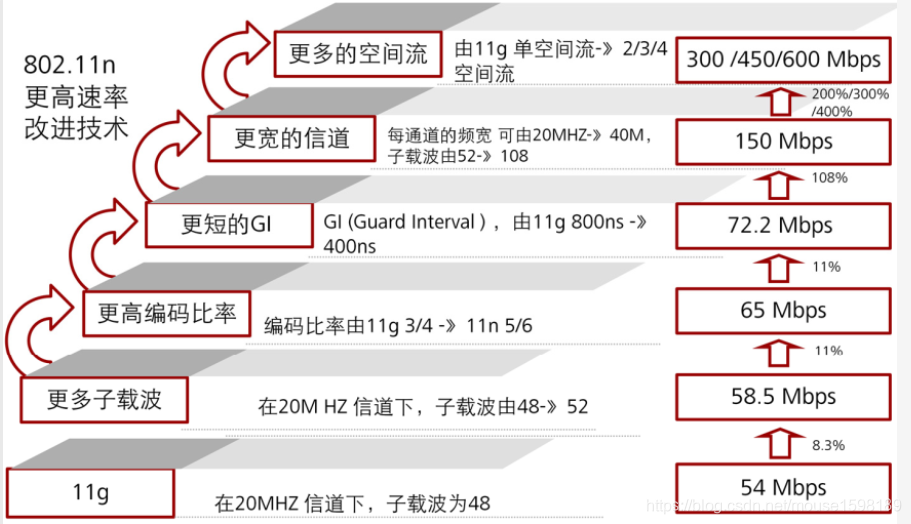

802.11n提高物理层吞吐率的方式

5.1 40MHz带宽

由于免费的频带和相对不变的硬件成本，将信道带宽翻倍是增加数据速率最简单和最节省成本的方法。

40MHz子载波的设计：
40MHz的频域设计包含128个子载波，子载波间隔和20MHz相同，为40Mhz/128=312.5kHz。位于左侧有6个空子载波保护带，右侧有5个空子载波保护带。此外在中间直流部分有3个空子载波，来方便实现直接降频转换接收机。还有6个子载波为导频。其余剩余108个子载波为数据专用。

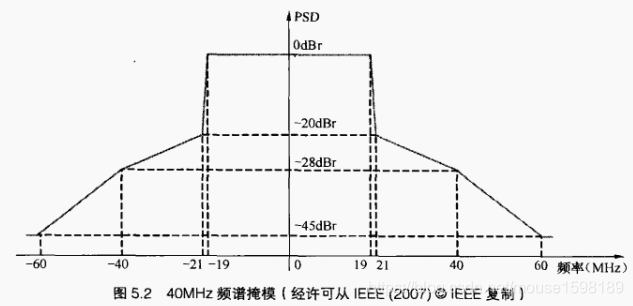

40MHz频谱掩模：
40MHz频谱掩模设计的基本前提是相邻40MHz设备间的相邻信道干扰与相邻20MHz HT设备间的相邻信道干扰相同。

当40MHz和20MHz设备位于相邻信道时，20MHz设备受到的干扰比它与另外一个20MHz设备相邻收到的干扰要大。40MHz频谱掩模之所以不是很严格的主要原因是为了使成本和复杂度的增加最小，也使发送功率放大器和发送过滤的功率效率的减少最低。

40MHz信道设计：
40MHz信道设计的基础是，只有相邻的20MHz信道被结合起来形成一个40MHz信道。一个40MHz信道由两个字段标明（Nprimary_ch, Secondary）。Nprimary_ch代表主要20MHz信道的信道号码，Secondary表示次要20MHz信道只是在主信道之上（1）还是之下（-1）。次信道的标号等于（Nprimary_ch + Secondary * 4）。

5GHz频带上的20MHz信道是不重叠的，这使得20MHz和40MHz设备间的共存和互用性变得简单多了。但是在2.4GHz频带上，信道是重叠的，为了更好地根据环境调整40MHz信道的选择，新的40MHz信道标号也是重叠的。

40MHz混合格式前导码：

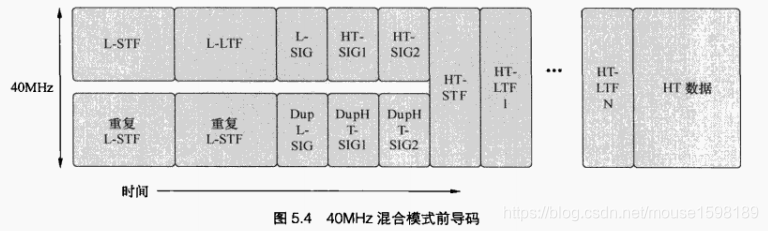

为了与传统11a/g OFDM设备互用和共存，20MHz MF前导码的传统部分被复制到了 40MHz频带的其他20MHz部分。这样，运行在40MHz信道的任何一个20MHz部分的传统OFDM设备都可以处理L-STF/L-LTF，并解码L-SIG以适当的延迟发送。

20MHz和40MHz HT设备在40MHz BSS共存，并且与在次信道的相邻BSS的20MHz HT也能同样共存。

HT数据发射机：

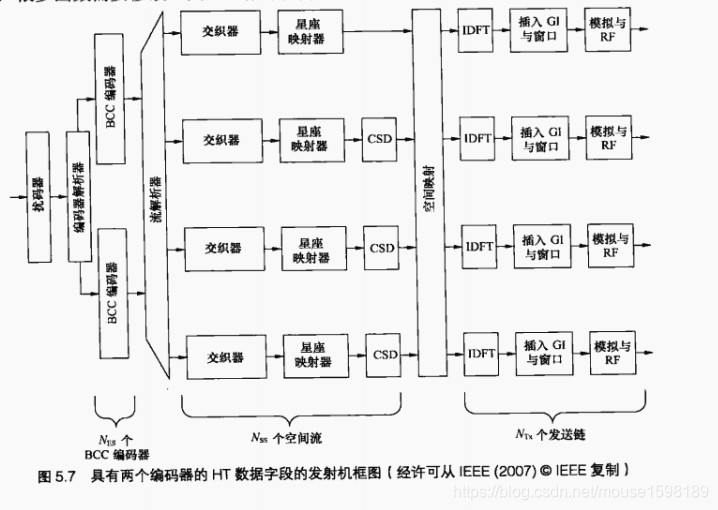

20 MHz和40 MHz之间数据编码的主要区别是，所有20 MHz的MCS使用一个编码器，但部分40 MHz的MCS使用两个编码器。

MCS32：高吞吐率复制格式
为了补偿40 MHz相对于20 MHz的缩小范围，在40 MHz中创建了一个特殊的HT重复格式MCS 32。MCS 32，在数据域期间，信号在上下信道进行复制。在接收器处合并上信道和下信道中的子载波可以改善HT重复格式所需的信噪比，从而获得20 MHz和40 MHz最低数据速率的可比最大范围。20M MCS0、40M MCS0和MCS 32的误包率如图5.8所示。

仿真使用2×2天线配置，适用于所有三种情况。40M,MCS 0由于频率分集增益，在1%PER下比20M的MCS 0好1dB。MCS 32时，40 MHz最低速率的信噪比要求比MCS 0提升2dB。

从链路预算可以看出，40 MHz、MCS 32和20 MHz、MCS 0的范围基本相同。MCS 32时，40 MHz等同于20 MHz。

在物理层20/40MHz与传统的共存
40 MHz信道的主信道或次信道中可能存在相邻的传统AP和客户端。预留传输介质的一种常见方式是发送RTS/CTS。相邻AP和客户端将遵从管理帧。为了提高40 MHz设备的效率，希望在主信道和次信道上同时进行预留。非HT重复格式被设计为可被传统（和HT）设备同时在主信道和次信道中接收。本质上，一个数据包在40 MHz信道的上半部和下半部同时以传统OFDM格式传输。

使用40MHz的性能改善
在短距离内，最大吞吐量处于平稳期。这是由于最大信噪比为35 dB。在中等数据速率下， 40 MHz具有范围改善的意想不到的好处。例如，如果我们检查图5.9中的50 Mbps的范围，我们可以看到，对于传统来说，这个范围大约是25米，对于20 MHz HT来说，这个范围大约是40米，对于40 MHz HT来说，这个范围大约是55米。

5.2 20MHz的增强：额外的数据子载波

在20 MHz中，数据子载波的数量增加到52个，在相同的MCS下，802.11n比传统802.11a/g的数据速率甚至在单流情况下都得到了提高。传统802.11a/g有48个数据子载波。这样可以提高8%的数据速率。

20MHz子载波设计：
在频谱的两端添加两个数据子载波。总子载波数为56。

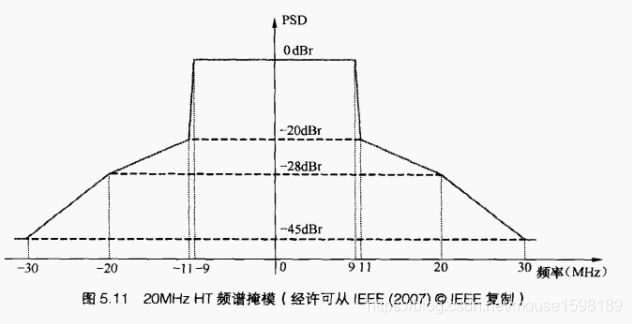

20MHz频谱掩模：

5.3 MCS增强：空间流和码率

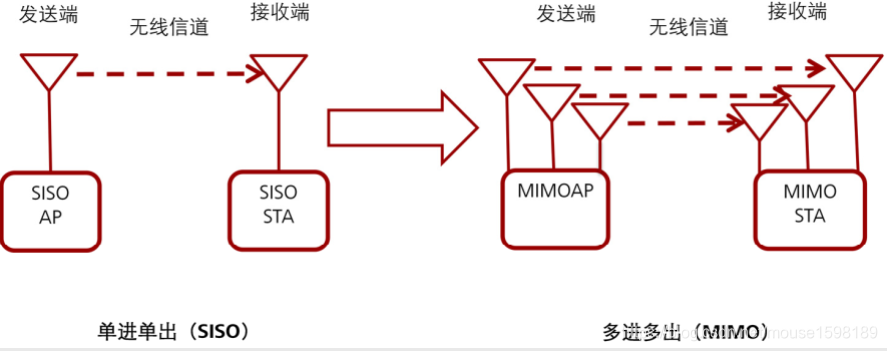

如MIMO章节所述，使用MIMO在多空间流情况下，可以显著提升数据率。另外较高的码率也能一定程度提升数据速率。

但是多空间流和高码率对接收机要求也更加苛刻。

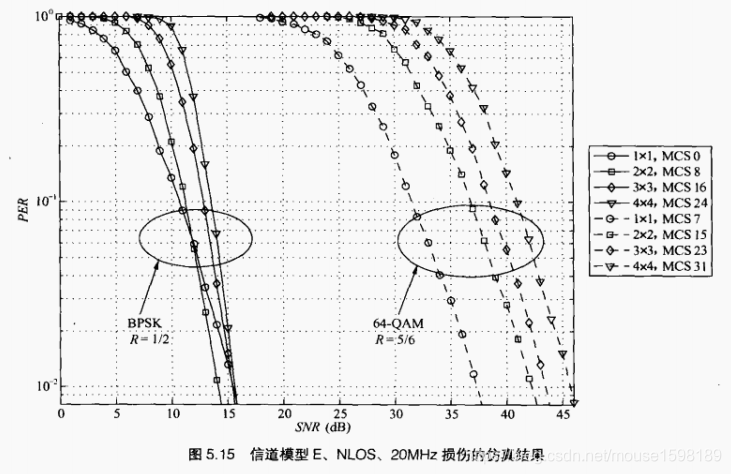

64QAM R=5/6所要求的SNR随着空间流的数量显著增加。调制阶数越高，随着空间流数目的增加，系统对损伤就越敏感。

5.4 GreenField前导码

混合格式MF前导码包含传统部分前导码，牺牲了吞吐率而得到了和传统设备间的互操作性。为了提高效率，人们也采用了一种不要求与传统设备兼容的绿野（GreenField）前导码。

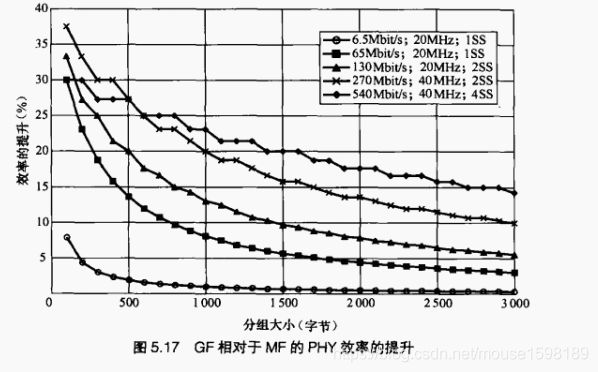

GF preamble相对于MF preamble节省了12us的开销。在802.11n标准开发过程中，GF的支持者声称在效率方面比MF有了很大的提高，特别是更高的数据速率和更短的包长。PHY的效率提升如图5.17所示。给出了几种数据速率，从6.5 Mbps 20 MHz和1个空间流到540 Mbps 40 MHz和4个空间流。对于像IP语音（VoIP）这样的应用，它使用短数据包（100字节左右）,GF前导码的好处是相当可观的。此外，无线传输时间更短，这意味着系统可以支持更多的呼叫。这是一项好处，因为作为典型的VoIP客户端的手持设备对电池续航时间非常敏感。更短的空中时间可以减少发射器和接收器的活动时间，从而降低功耗并延长电池续航时间。

GF的问题：
在802.11n标准开发过程中，对GF前导码的批评者认为，GF前导码有很多问题，而且没有必要，这些问题包括网络效率提升小、与传统设备缺乏互操作性、实施问题、以及多个11n前导类型之间的自动检测增加的负担。最后，达成妥协，将GF前导包含在802.11n中，但作为可选前导格式。

• 网络效率
• 与传统设备的互操作性问题
• 实现问题

前导码自动检测：
两种HT前导格式需要在MF和GF格式之间进行自动检测。由于MF是强制性的，而GF是可选的，显然，支持GF的设备必须在MF和GF之间自动检测。但是，对于GF报文，MF-only设备也需要部分处理。802.11n标准修正规定，不支持接收HT Greenfield格式包的HT STA应能够检测到HT Greenfield格式包是HT传输（相对于非HT传输）。在这种情况下，接收器应解码HT-SIG并确定HT-SIG循环冗余校验（CRC）是否通过。即使不支持GF的设备也必须处理GF报文，直到HT-SIG，并检查CRC。所有HT设备都需要自动检测Legacy、HT MF和HT GF。

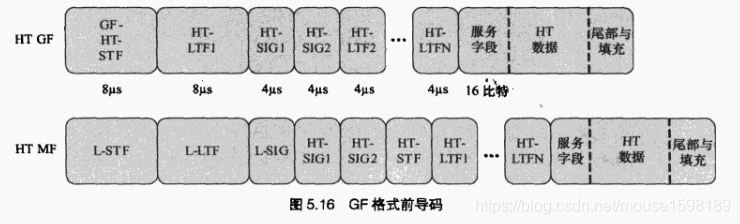

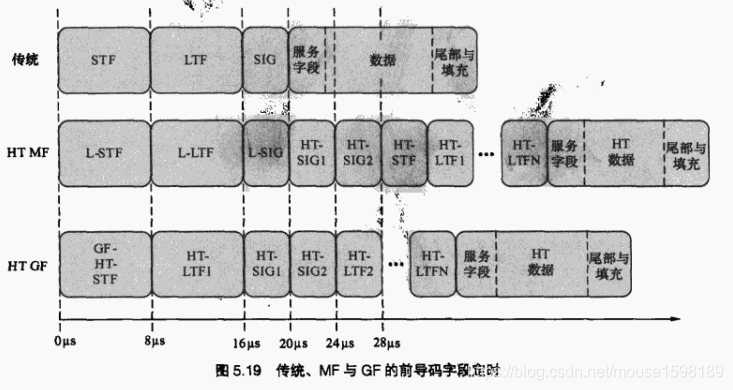

图5.19给出了传统前导、MF前导和GF前导字段的时序。设备在接收到一个数据包时，必须并行处理所有不同类型的前导，直到确定正确的格式。在0-16us时间内，设备需要并行处理legacy STF/LTF for legacy和MF,HT STF/LTF for GF。16-20μs，对于legacy和MF前导，设备必须处理legacy SIG。16-24μs，对于GF前导，设备必须处理HT-SIG。如第4.2.2.1节所述， L-SIG和HT-SIG1之间的90度旋转可用于在传统和HT MF之间自动检测。对于legacy和GF，在16-20μs和20-24μs之间没有旋转。在16~24us之间，对于GF前导码，HT设备必须处理HT-SIG1和HT-SIG2。同理，在20-28μs之间，HT设备在MF的情况下必须处理HT-SIG1和HTSIG2。旋转、L-SIG上的奇偶校验和HT-SIG上的CRC校验在不同时间的组合，可以区分legacy、HT MF和HT GF。如果已经确定该数据包既不是MF也不是GF（CRC校验失败，旋转不当），但是L-SIG的奇偶校验通过，则将该数据包作为传统OFDM处理。另一方面，如果已经确定数据包是GF，但是设备是不支持GF的，那么设备仍然必须正确延迟传输。

5.5 短保护间隔

802.11n的标准OFDM数据码元时间长度为4us，包括一个0.8us的保护间隔（GI）以及3.2us的数据。为了进一步增加802.11n的数据速率，采用了一个可选的短保护间隔，短保护间隔减小到0.4us，码元的总长度减小到3.6us。

802.11n标准不允许在只有一个空间流的GreenField使用短保护间隔。

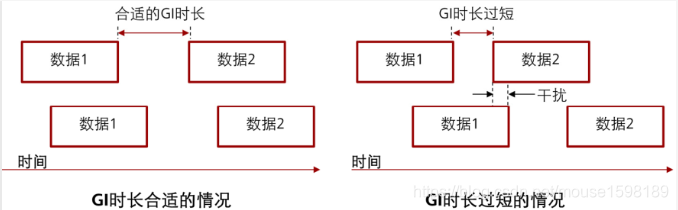

保护间隔是用来消除由于信道环境的延迟扩展而带来的码间干扰的。将GI缩短，信号便更加易受到延迟扩展较长的信道影响。发射机和接收机中的滤波也会导致时延扩展。发送滤波器用于抑制带外泄露，到邻带的干扰减少的越多，滤波器的延迟扩展越长。同样的，在接收端，邻带的排斥性越强，接收滤波器带来的延迟扩展越长。

缩短保护间隔之后，接收器要求更精确的时间同步，尤其是在延迟扩展较长的信道中，因此一个量化接收器对缩短保护间隔敏感度的方法是，通过增加时间同步中的固定的时间偏差，来建立接收机性能模型。

仿真表明，时间偏移量的递减大致对应着信道间RMS延迟扩展的增加。在严格取样时，信道模型E的100ns时间偏差在时间上只有两个采样，这要求接收机具有更加精确的时间同步和跟踪算法。

短GI只有在延迟扩展较短的信道上增加数据速率，通过改变MCS也可能得到类似的增加。因此一个典型的使用短GI的方法是：只有在设备使用长GI时已经达到它的最高数据速率时，才切换到短GI。最高的MCS表明这是一个好的信道环境，而且调制、码率以及空间流数量都已经无法进一步增加数据速率了，作为速率调整的最后一步，设备可以切换到短GI，以获得最大数据速率。如果接收到了发送数据的确认，设备便知道信道支持短GI和最大数据速率。通过更加复杂的方法，人们可以从信道估计中确定信道的延迟扩展，从而可以在更多的情况下使用短GI。

---
