如何下载谷歌地球高程并导出等高线为DXF文件

众所周知，谷歌地球为广大用户提供了全球的高程数据，用户可以在线浏览和查看某个点的高程（图1），但是在线浏览并不是那么方便，一旦没有网，就无法得知想要点的高程值。那我们如何才能获取到这些高程数据并将其加以利用，笔者在这里给大家推荐一个实用的方法，帮助大家获取谷歌地球的高程数据并将其导出为矢量数据（即*.dxf格式），希望对大家有所帮助。

获取更多免费软件、技术加群：329081749



图1


一、材料准备

水经注谷歌地球高程下载器、AutoCAD2010



二、获取步骤


2.1框选下载区域

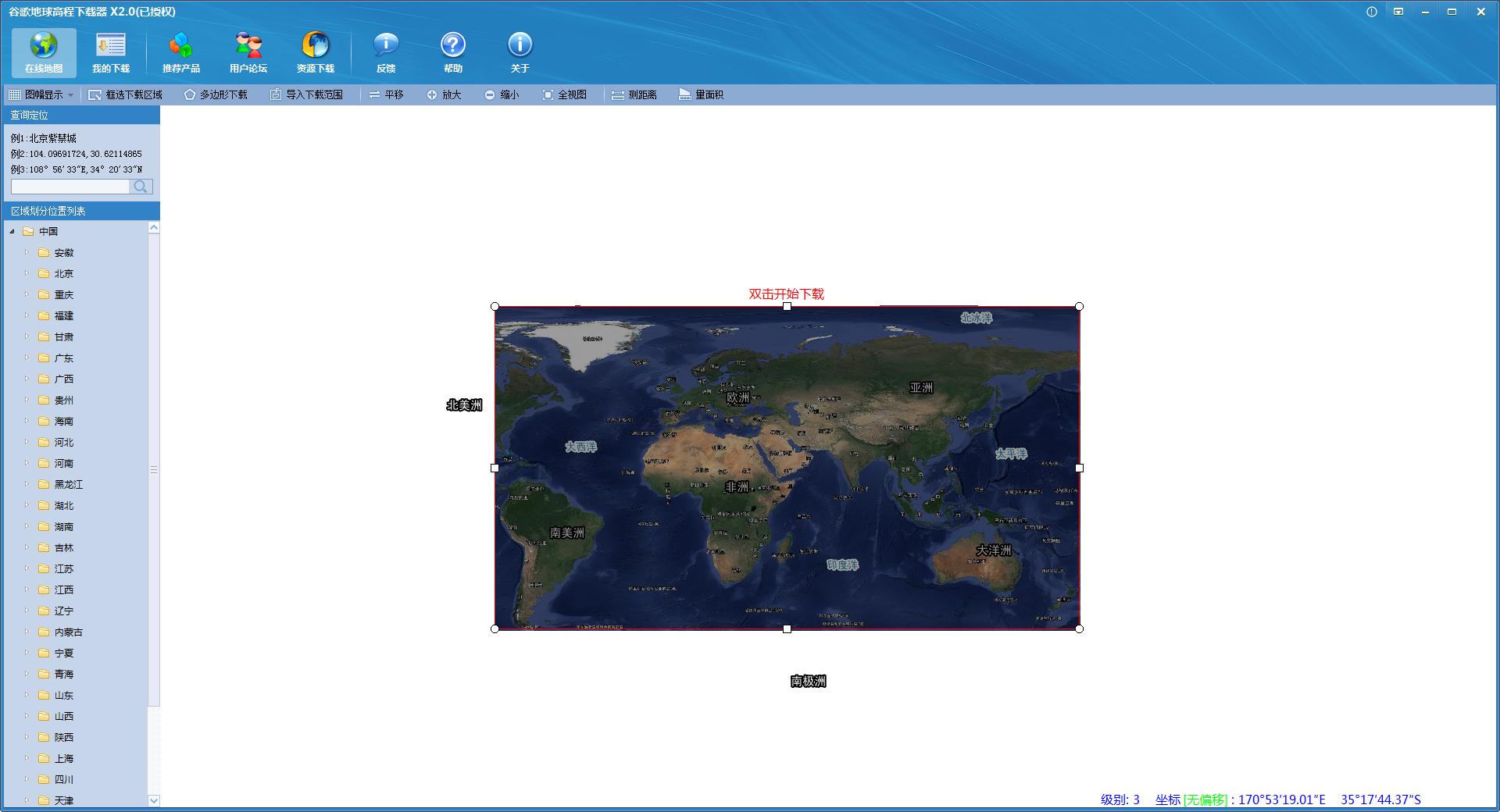

打开水经注谷歌地球高程下载器（图2），将地图缩放至全球可见，单击“框选下载区域”，然后在显示的图层上框选上全球（图3）



图2



图3



2.2新建下载任务

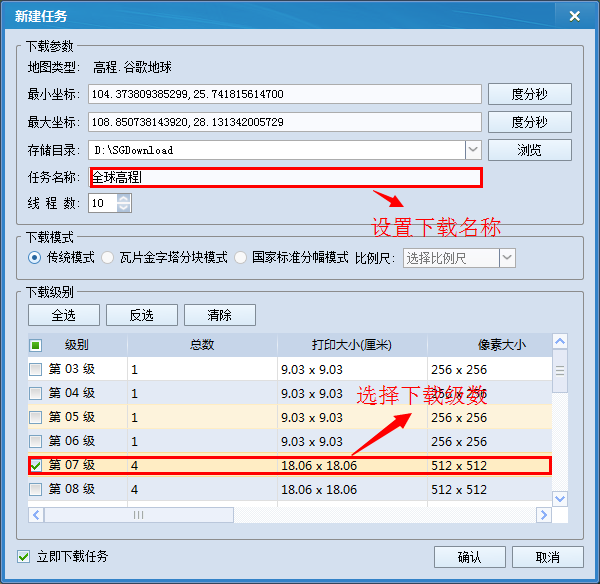

在框选处双击左键，弹出“新建任务”对话框（图4），在对话框内可以设置下载名称和选择下载的级数，这里我选择的是7级的数据进行下载。单击“确认”开始下载。



图4



2.3预览下载影像

点击“我的下载”，勾选上自己下载的影像，点击“查看下载结果”可以预览自己下载的影像（图5）



图5



2.4导出DEM

单击“导出DEM拼接图片”，弹出“导出图片数据”对话框（图6），单击“输出”开始导出DEM图片。



图6


2.5生成DXF格式的等高线

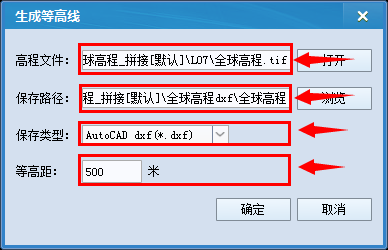

点击“生成DEM等高线”，弹出“生成等高线”对话框，在“高程文件”一行选择刚刚导出的tif文件；在“保存路径”一行选择生成的dxf文件保存的位置和dxf文件的命名；保存类型一行选择“AutoCAD dxf（*.dxf）”；等高距这里我设置的是500米（图7），单击“确定”开始生成等高线。



图7



2.6加载生成的dxf文件

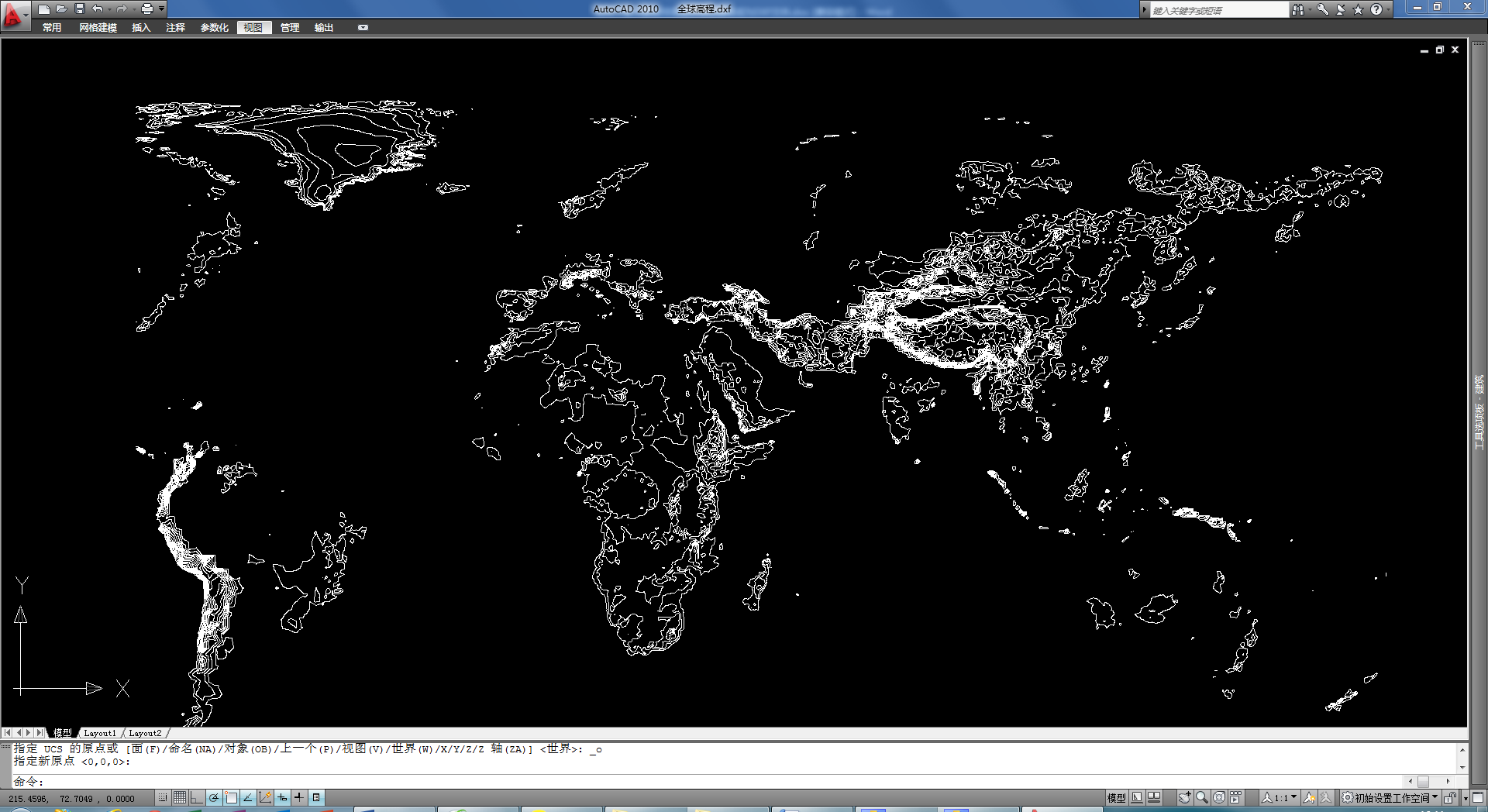

找到自己生成的dxf文件，将其加载到AutoCAD2010中，可以看到如图8所示的效果



图8



三、结语

现在，我们已经获取到了全球的高程数据并将其导出为CAD可编辑的dxf格式的文件，对于经常使用CAD的朋友，就可以对获取到的高程数据进行编辑和处理了。
