笔记是跟着B站王道考研的数据结构视频写的

B树

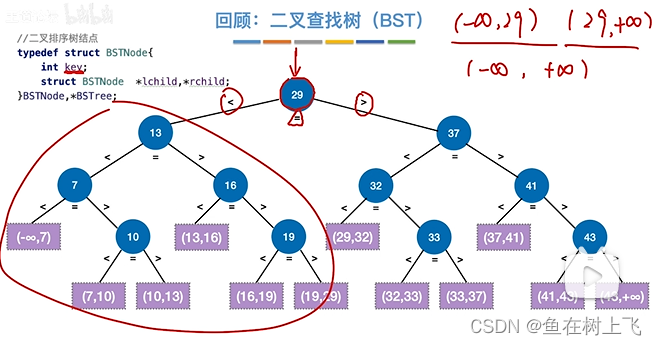

1. 二叉搜索树BST

二叉搜索树又称二叉排序树、二叉查找树，具有以下性质：

若它的左子树不为空，则左子树上所有节点的值都小于根节点的值（没有等于，除非特殊说明，搜索树中不会有重复元素）
若它的右子树不为空，则右子树上所有节点的值都大于根节点的值
它的左右子树也分别为二叉搜索树

二叉搜索树的中序遍历结果是有序数组
在这里插入图片描述

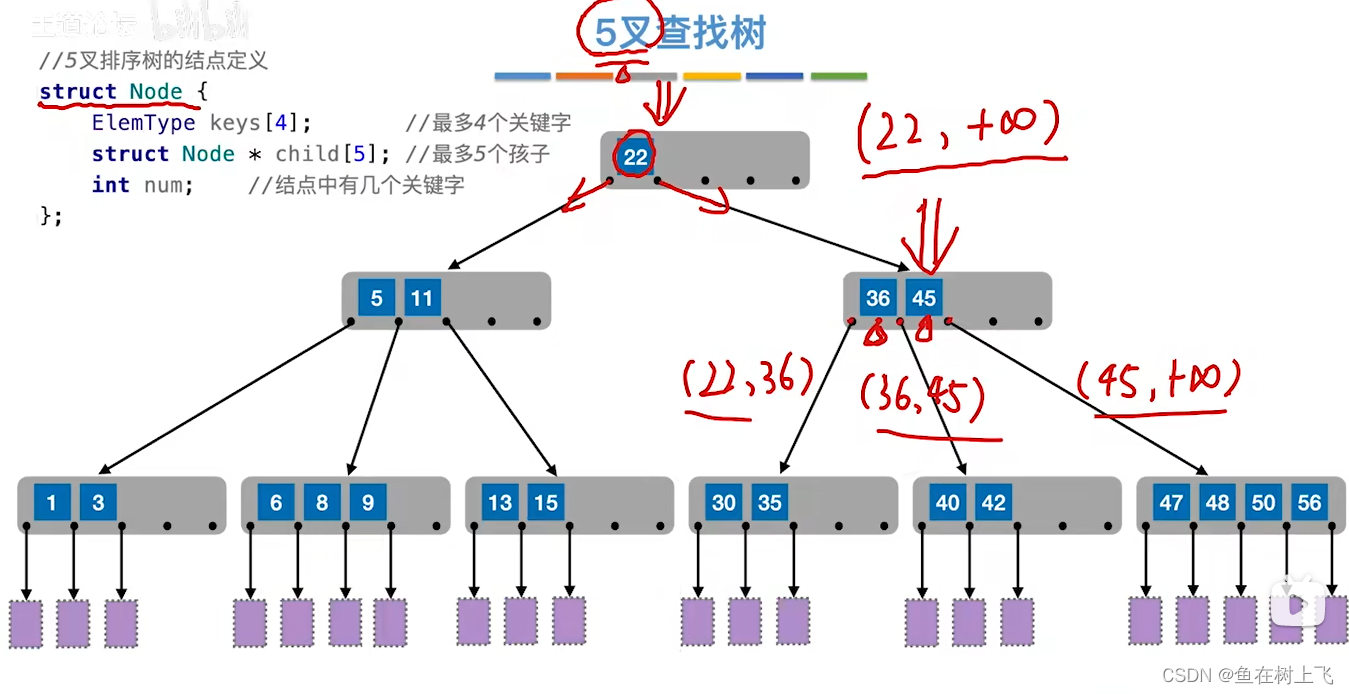

2. 多叉查找树

struct Node{
	ElemType keys[4];//最多4个值，元素类型得一样
	struct Node* child[5];//最多5个指针
	int num;//这个比二叉树多一行，记录该节点具体有几个关键字，因为不一定是满的，比如头结点往往就1个值
};

在这里插入图片描述
图中，紫色节点都是空结点，被称为“失败节点”（就是待查找的数值不在这棵树上，一直找到空结点了，查找失败，因此得名）
对m叉查找树，其每个节点上有m个指针，m - 1个值，查找的时候因为每个节点里面的数据是有序的，所以可以对每个节点里面也可以采用二分查找方法，尤其是m很大时，比如15叉，那一个节点里面有十四个关键字，就得用二分找的快了，这里举的例子因为不超过5，所以每个节点内部按照顺序查找方式

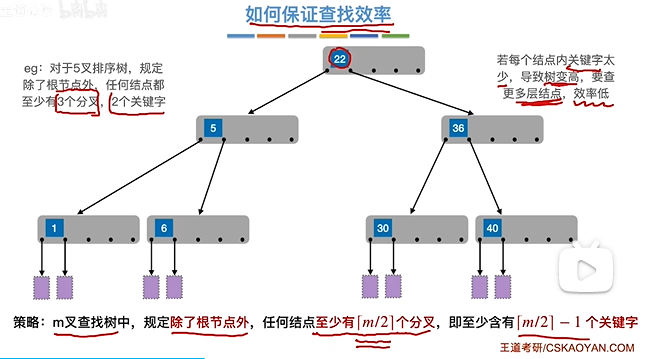

3. 5叉搜索树的退化

如果5叉搜索树没有规定每个节点最少有几个关键字，在整棵树的关键字总数一定时，每个节点上的关键字太少，那么需要的节点数也越多，树也越高，这样增加了查找的时间复杂度，如下图退化成了二叉查找树：
在这里插入图片描述

所以需要额外的规定，见上图的策略。

[m / 2]是m除以2然后向上取整，比如5叉查找树，每个节点至少有3个分叉，3 - 1 = 2个关键字

注意是除了根节点，因为如果一棵树只有一个值的话，那就只有两个分叉了，所以根节点除外（所以第二层一般就只有两个节点）

4. 平衡树

为了保证查找效率，还需要保证树的平衡，比如平衡二叉搜索树（Balanced Binary Tree），又叫AVL树（提出者的英文首字母）就是为了提高二叉搜索树的效率，它规定AVL树任何节点的两个子树的高度最大差别为1，此外，红黑树也是AVL树。

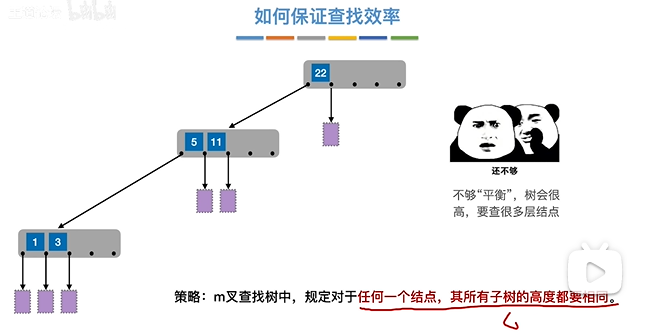

比如[1, 3, 5, 11, 22]要是以下列方式建5叉搜索树，显然查找效率太低了。按照AVL树的思维，应该以中间数值 5 作为根节点，这样左右就平衡了。
在这里插入图片描述

于是继续引入新规定，如图策略所示。这个策略比AVL树更严格，它要求所有子树的高度都要相同

5. B树

当上面两个规定都满足时（一是为了保证树够低而对节点中关键字的数量和分叉数量的规定；二是为了保证树的平衡而对子树高度差作规定），其实就是一颗B树了。

尽管B树的提出者也没意思说明为什么叫B树，但是我们可以把它的B理解为Balance

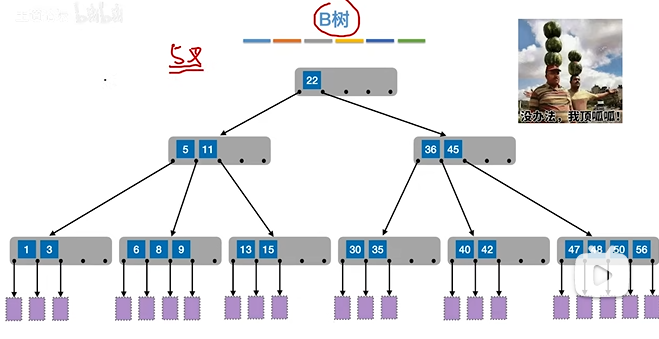

在这里插入图片描述

上图是一个 5 阶B树（它的所有节点中，最多有5个分叉，比如上图右下方节点），根节点只有一个关键字

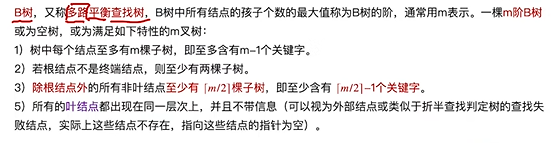

B树的完整定义：

在这里插入图片描述

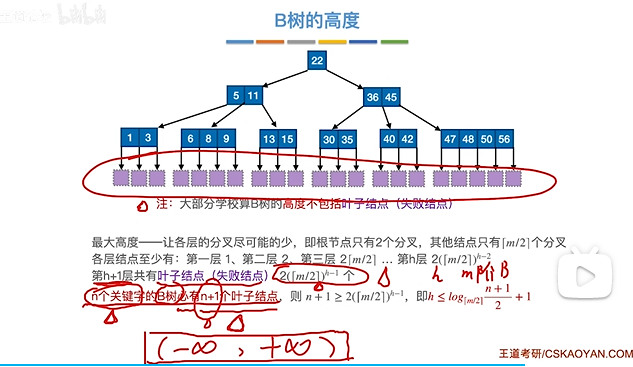

王道这里把最底下的空结点（上图紫色）叫做叶子节点或失败节点，但我们一般算树的高度时不会算这些空的节点，因此我一般把含有数值的最底层节点叫做叶子节点，如上图1,3,6,8,9…，实际上王道在讲后面的B+树时就把最下面的非空节点成为叶子节点（即他们在不同树上对叶子节点的定义是不同的）
