华为防火墙 USG6300E IPSecVP* Web配置方法

官方文档

华为 USG6307E 配置手册、产品文档、PDF - 华为

地点	外网	内网
厦门	100.64.83.152	10.2.40.0/24
深圳	183.35.36.179	10.2.0.0/24

一、厦门防火墙设置

1、网络设置

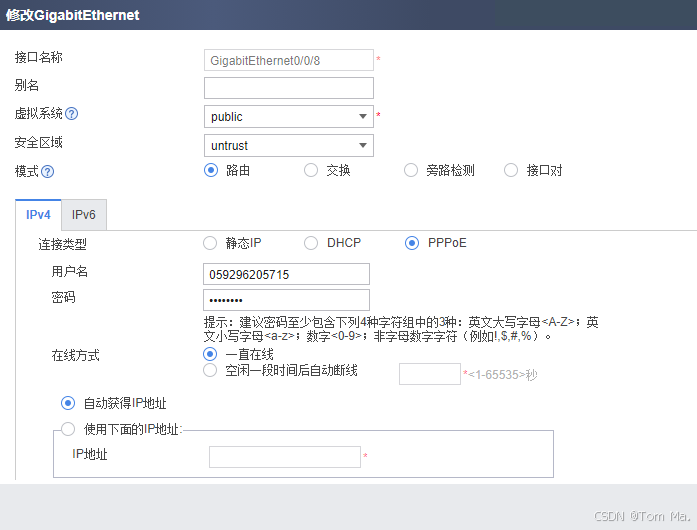

（1）接口8，外网WLN口，采用PPPoE拨号

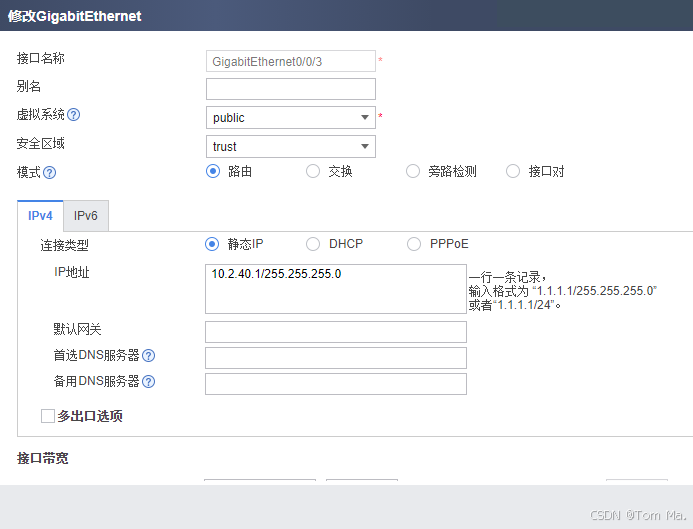

 （2）接口3：内网Lan口，设置静态IP网段

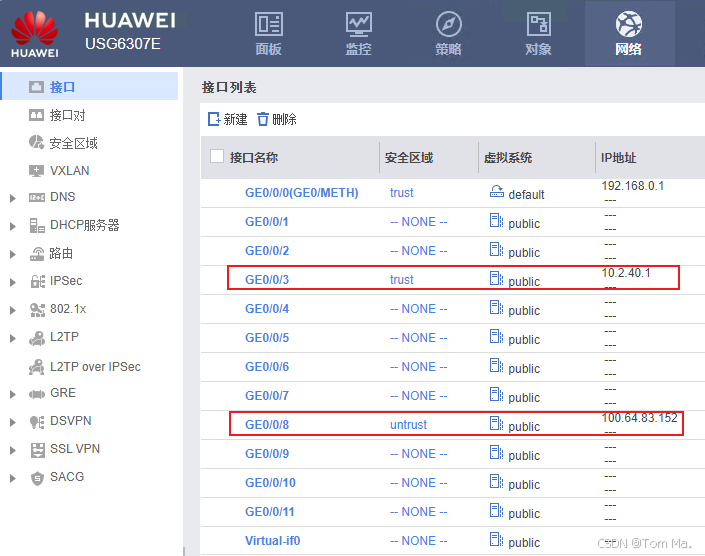

（3）完成设置如下图

2、地址组配置，方便后面策略应用

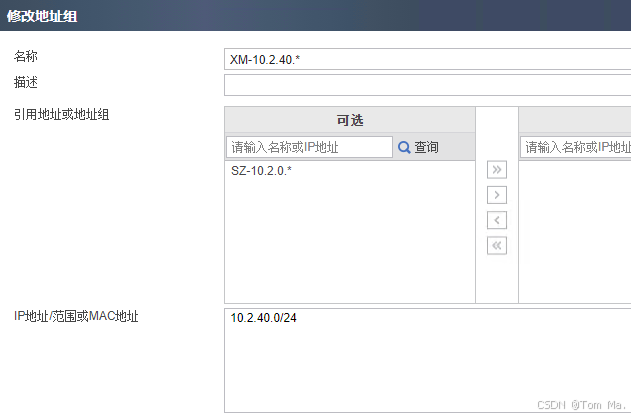

（1）厦门的内网地址

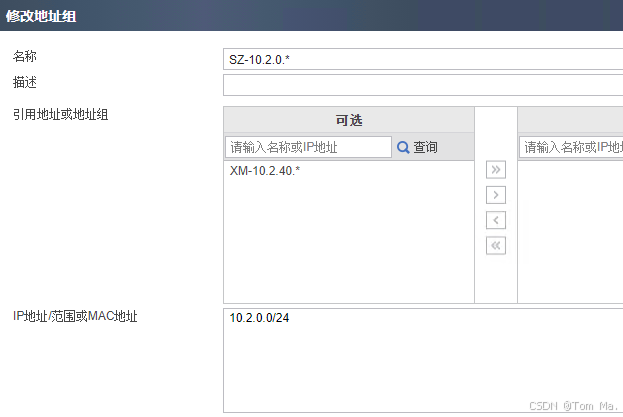

（2）深圳的内网地址

（3）完成设置如下图

3、安全策略配置

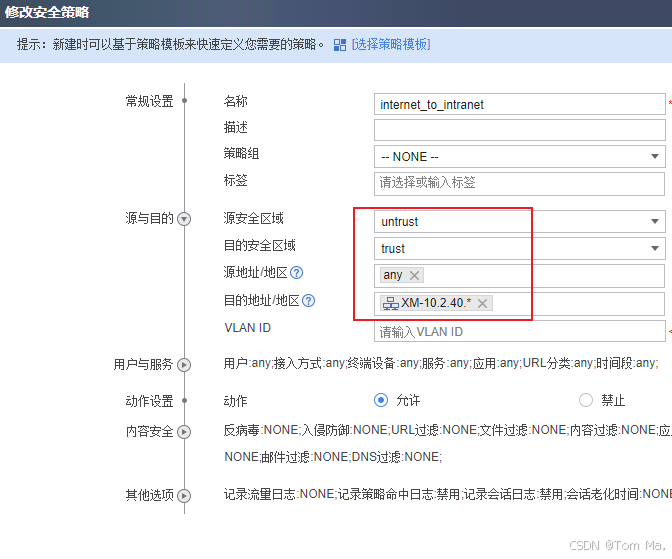

（1）添加 internet_to_intranet，实现让外网能访问内网

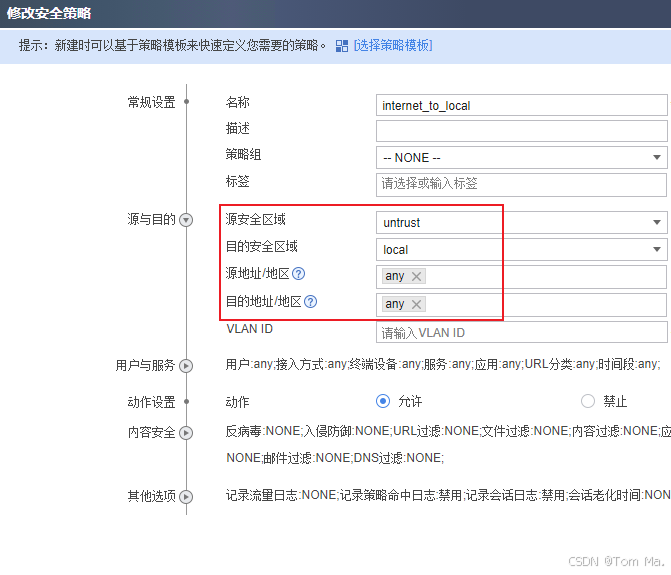

（2）添加 internet_to_local，外网能访问访火墙设备

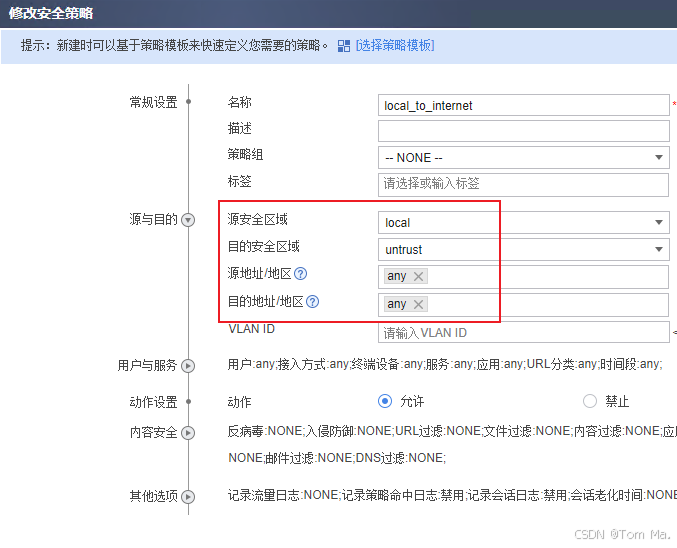

（3）添加 local_to_internet，访火墙能访问外网

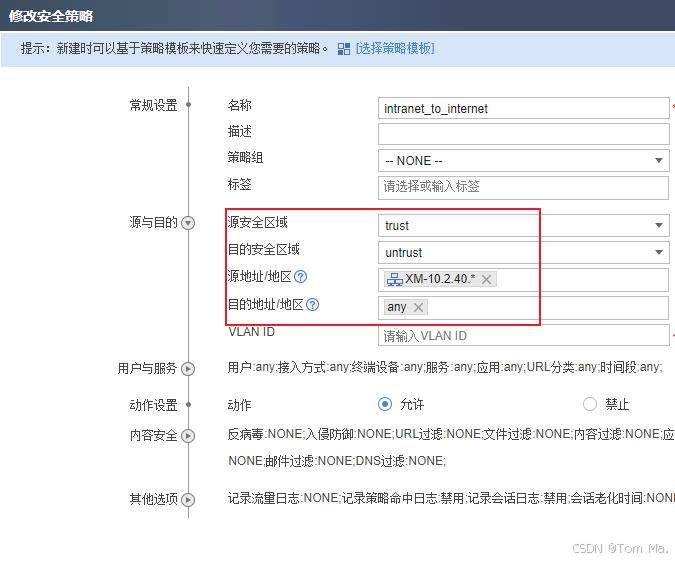

（4）添加 intranet_to_internet，实现内网能访问外网

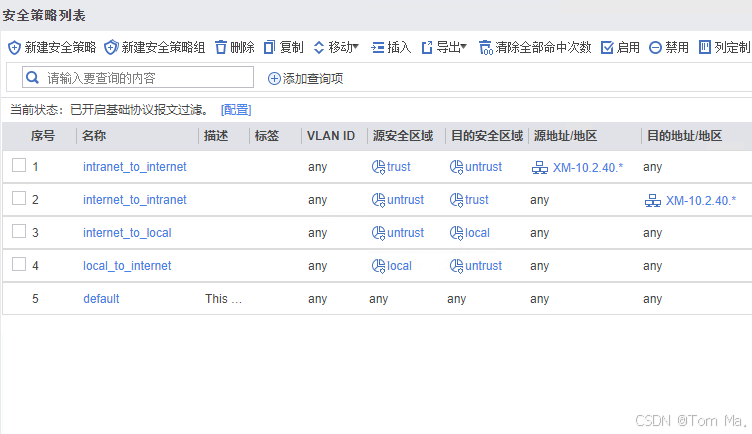

（5）完成设置如下图

4、配置 NAT 策略

（1）添加 SNAT，实现内网机器都能上网

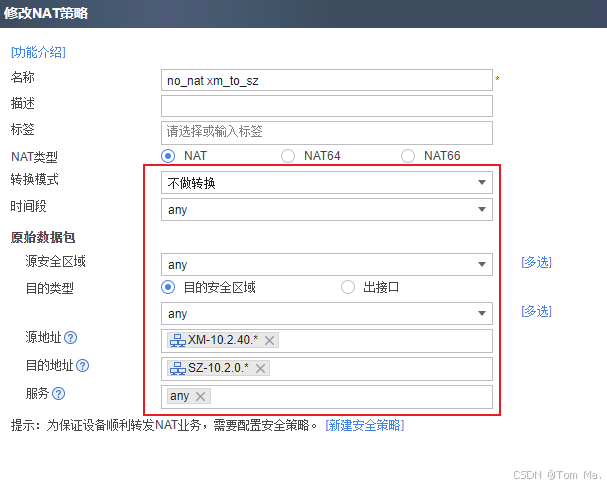

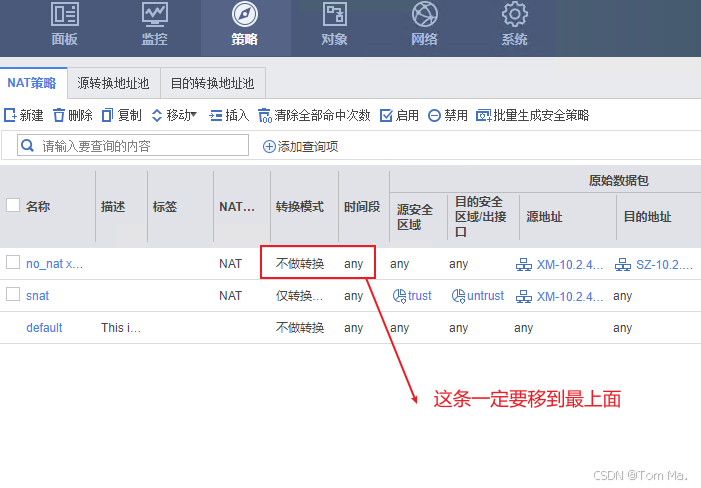

（2）添加 NoNat，厦门跟深圳之间的内网不走SNAT，正VPN通道，这条要移到最上面

（3）设置完成如下图

 5、静态路由配置

（1）添加路由，实现内网出接口走外网接口8

 6、配置 IPSec

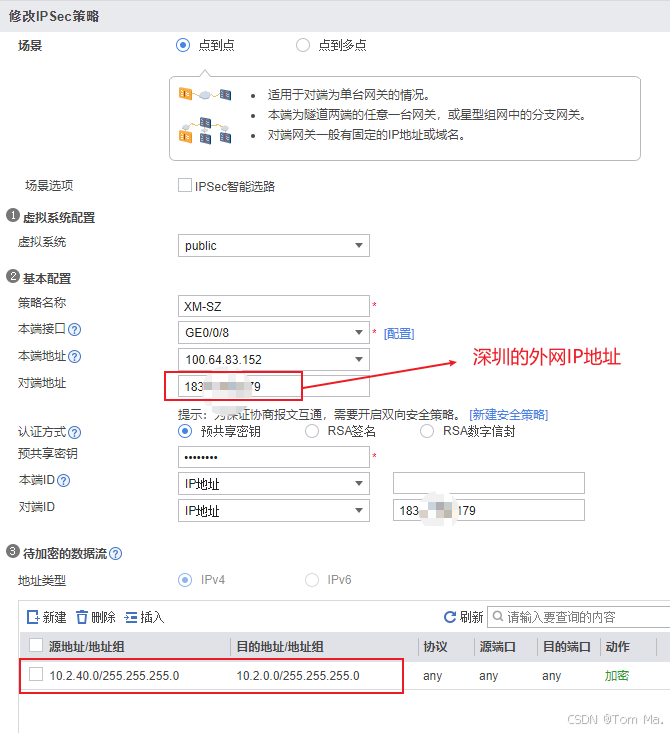

（1）基本配置与加密数据流

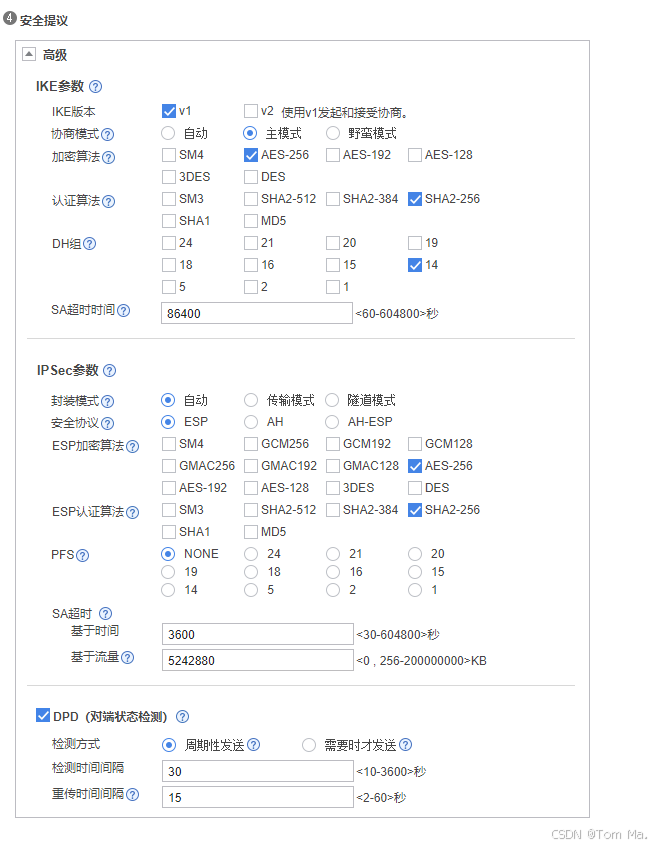

（2）安全提议，IKE：V2版本支持上面的加密流可以选择地址/地址组方式，V1不支持

二、深圳访火墙设置

        同厦门同理......

        IPSec 加密数据流注意要反着填 ，也就是源地址：10.2.0.0/24, 目的地址 10.2.40.0/24

        还有 DHCP 配置，请自行设置

三、查看验证

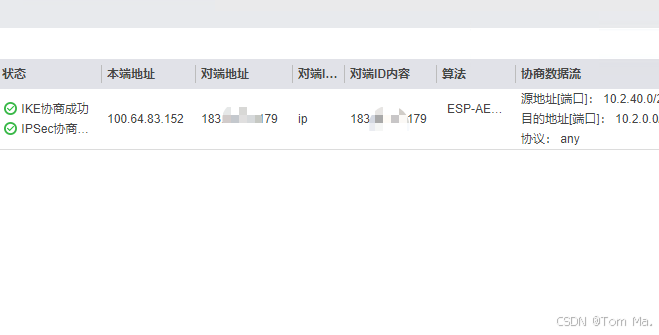

1、查看监控

华为官方给的无法建立的处理方法

1、Web举例：两个网关之间通过IKE方式协商IPSec VPN隧道（采用预共享密钥认证）

2、USG6000E, USG6000, USG9500, NGFW Module 维护宝典

---

CLI 命令行如何查看命令帮助

# 查看所有命令
?

# 查看某个命令的详细
ping ?
