【沐风老师】3dMax Gyroid Minimal Surface 极小曲面建模详细教程

 【3DMAX Gyroid极小曲面】

3dmax极小曲面建模看起来可能比较复杂，有无从下手的感觉，但是掌据一定技巧这个模型建起来还是比较容易的，下面详细给大家讲解3dmax极小曲面的建模方法和技巧：

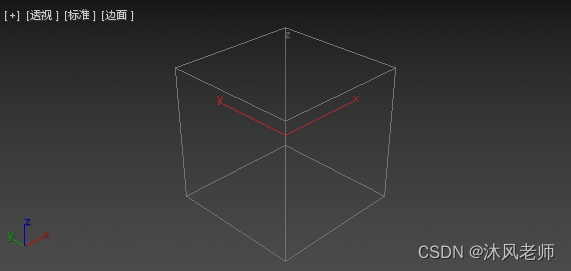

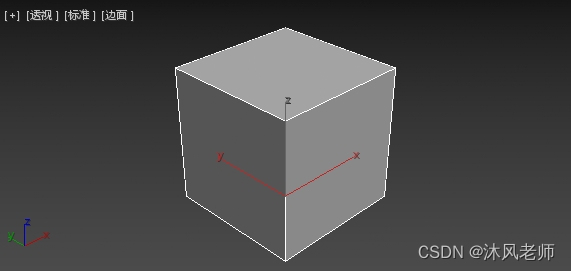

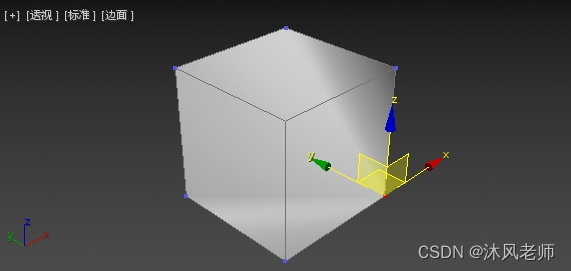

1.打开3dmax->命令面板->创建->几何体，创建一个Box对象，长宽高都是100，分段都是1。然后将其属设为“显示为外框”。

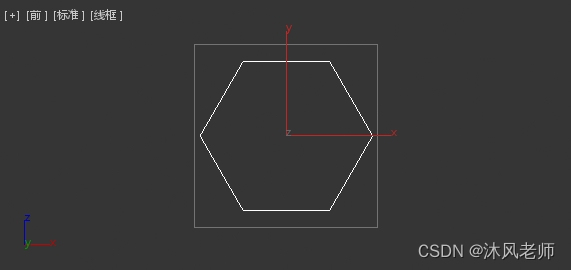

2.在前视图中创建一任意大小“六边正多边形”，将其转化为可编辑多边形，然后与上一步中创建的Box对象中心对齐。

3.切换到六边形“点子层级”，在透视图中，将六边形的6个顶点分别对齐到Box对象轮廓的6个顶点上。

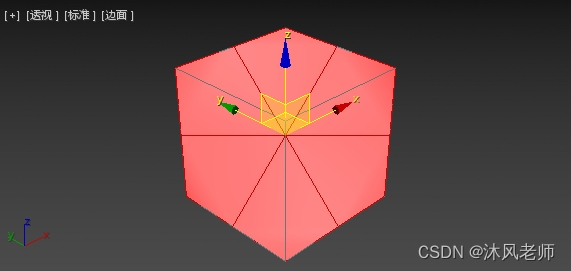

4.将六边形切换到“多边形子层级”，应用“细化”命令，如图：

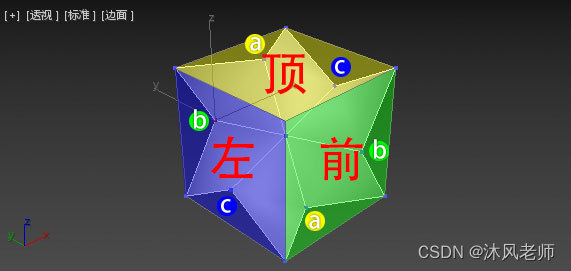

5.将六边形每条边上的中点a、b、c，分别在Box对象的“顶底”、“前后”、“左右”平面上，向内移动30个单位。

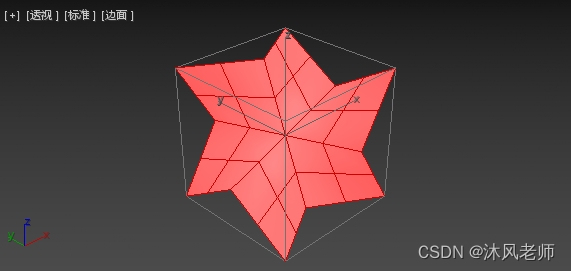

6. 将六边形切换到“多边形子层级”，再次应用“细化”命令，如图：

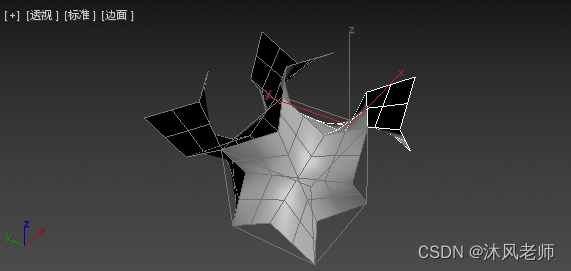

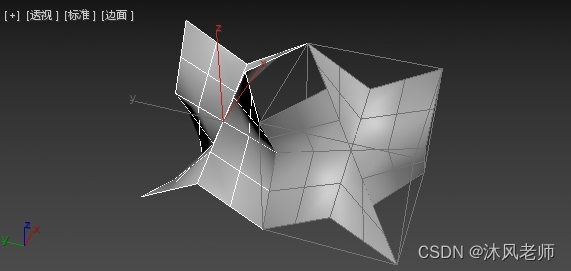

7.在顶视图沿y轴镜像复制六边形（NGon001），产生的新六边形为NGon002：

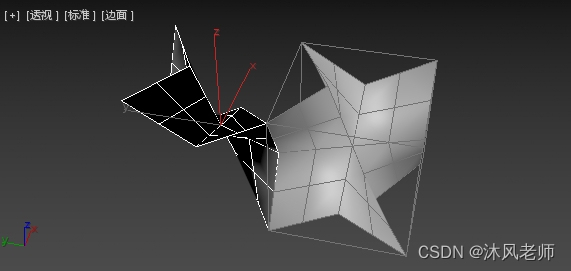

8.在前视图沿y轴镜像NGon002。

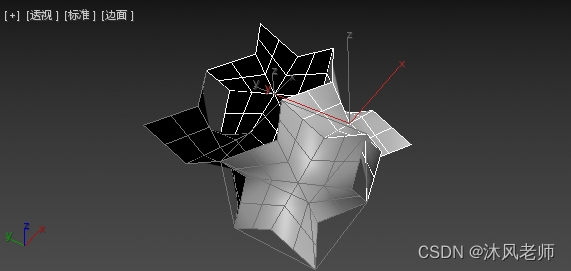

9.在顶视图，将NGon001和NGon002沿x轴镜像复制。

10.在顶视图中，沿y轴分别镜像NGon003和NGon004。

11.将NGon001、NGon002、NGon003、NGon004分别按其立方体轮廓（Box）的对角线方向，向上各复制一个。

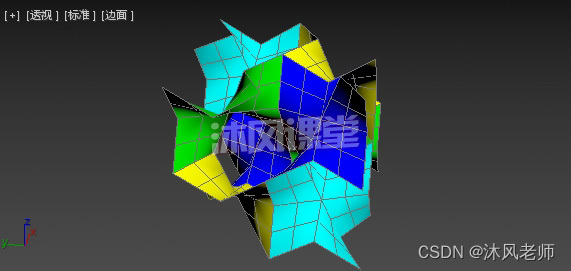

【用不同颜色标记对角镜像的六边形对象】

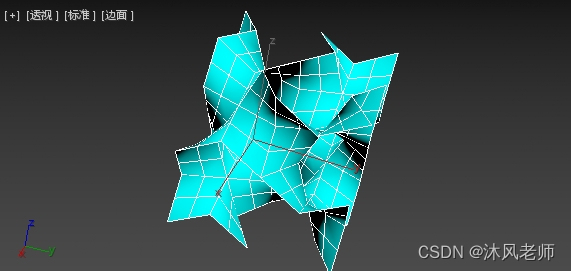

12.将NGon001~ NGon008合并成一个对象，焊接彼此接缝处的顶点，至此我们得到一个Gyroid Surface 单元。

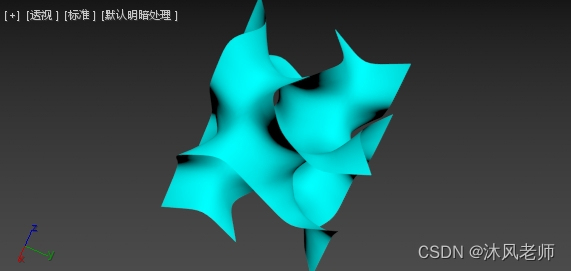

【平滑后的效果】

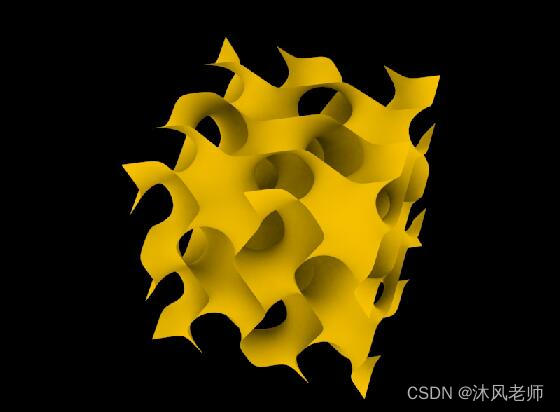

提示：要想得到一个大的Gyroid图形，可以通过对该Gyroid Surface 单元阵列复制来实现。
