第七章 RS485串口通信

目录

前言

一、程序设计和仿真

1.proteus仿真

2.程序

主机只发送 从机只接收

从机区别接收数据

同时发送和接收



总结

前言

RS485与RS232类似，也是一种串口通信方式。但是RS485与RS232相比，传送的更远、连接的设备更多。

一、程序设计和仿真

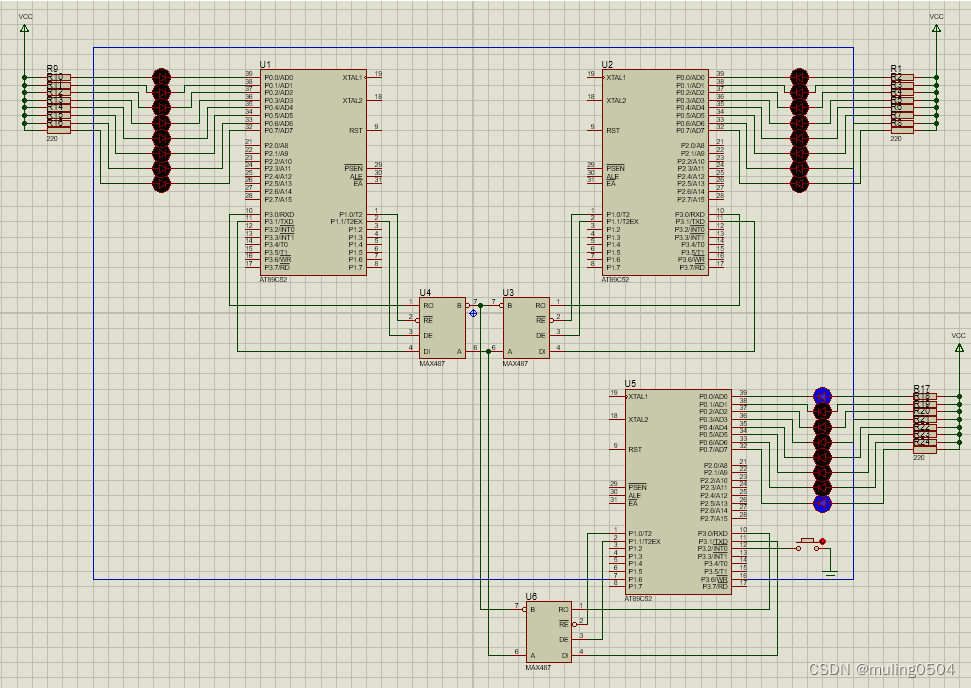

1.proteus仿真

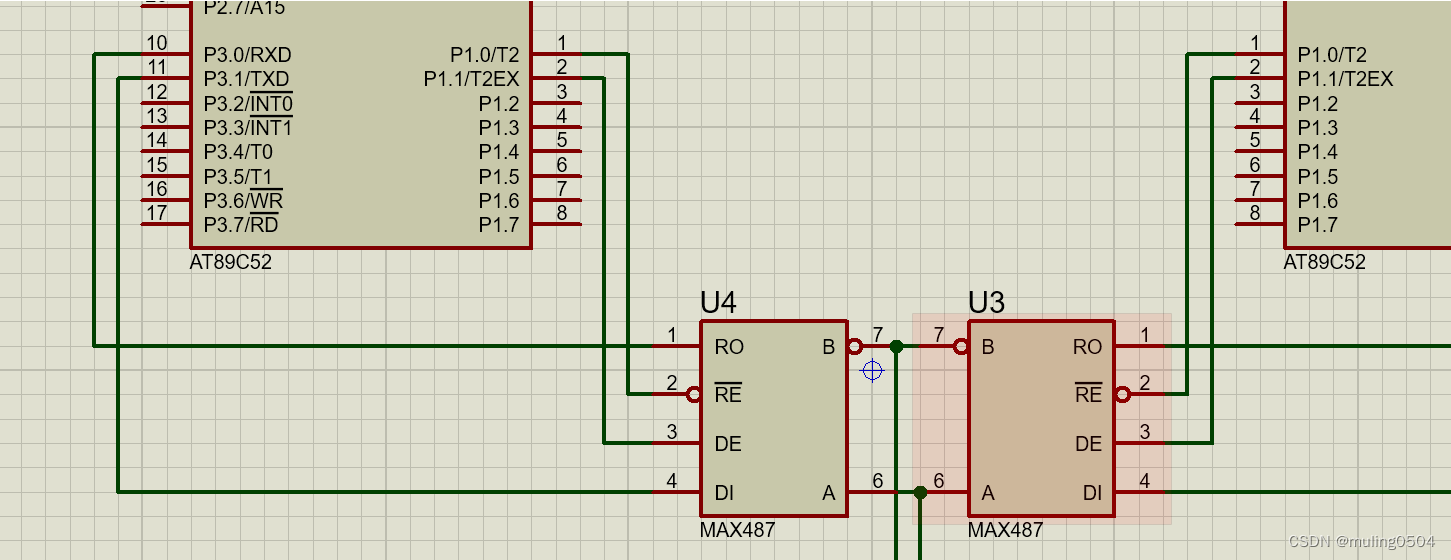

单片机与MAX487接线细节图

2.程序

MAX487信号作用

/RE	DE	作用
0	0	只接收数据
0	1	接收或发送数据
1	1	只发送数据

主机只发送 从机只接收

主机程序

#include <reg52.h>
sbit P1_0=P1^0;//接/RE信号引脚
sbit P1_1=P1^1;//接DE信号引脚
void delay();//声明延时子程序
void main()
{
	int tmp;//显示变量
	TMOD=0x20;//设置T1为方式2
	TH1=0xFD;//设置波特率为9600
	TL1=0xFD;
	SCON=0x50;//设置串口方式1
	PCON=0x00;//SMOD=0，频率不倍增
	TR1=1;//定时器1开始计数
	P1_0=1;//只发送数据，不接收数据
	P1_1=1;
	while(1)
	{
		tmp=1;//显示变量初值设置
		while(tmp<=128)//直到最高位为1
		{
			SBUF=~tmp;//求反后送出，发光二极管低电平亮
			while(TI==0);//等待发送完成
			TI=0;//发送标志清零
			tmp=tmp<<1;//显示变量左移一位
			delay();//调用延时子程序
		}
	 }
}
void delay()//延时子程序
{
	int i,j;
	for(i=0;i<100;i++)
	for(j=0;j<1000;j++)
}

从机程序

#include <reg52.h>
sbit P1_0=P1^0;//接/RE信号引脚
sbit P1_1=P1^1;//接DE信号引脚
unsigned char k;//接收数据变量
void delay();
void main()
{
	TMOD=0x20;//设置T1为方式2
	TH1=0xFD;//设置波特率为9600
	TL1=0xFD;
	SCON=0x50;//设置串口为方式1
	PCON=0x00;
	TR1=1;//定时器1开始计数
	P1_0=0;//设置信号为只读状态
	P1_1=0;
	while(1)
	{
		while(RI==0)；//等待接收完毕
			k=SBUF;//读缓冲区数据
			RI=0;//接收标志位清零
			P0=k;//数据送P0口显示
			delay();//调用延时子程序
	 }
}
void delay()
{
	int i,j;
	for(i=0;i<100;i++)
	for(j=0;j<1000;j++)
}

从机区别接收数据

一个从机接收4位及以下数据，一个从机接收4位以上的数据

若将传过来的数据求反就是1、2、4、8、16、32、64、128，4位及以下的数据就是小于等于8的数据。

只需要在显示数据前判断数据是否等于8，若是则显示，否则不予显示。

if(~k<=8)//新加行，将k求反比较是否小于等于8
p0=k;//原有行，在P0口输出数据

这样，就实现的显示4位及以下的数据。同样，4位及以上也很容易，将判断语句改为：

if(~k>8)//新加行，将k求反比较是否大于8
p0=k;//原有行，在P0口输出数据

同时发送和接收

主机程序

#include <reg52.h>
sbit P1_0=P1^0;
sbit P1_1=P1^1;
unsigned char k;//新加行，定义接收变量
void delay();

void main()
{
	int tmp;
	TMOD=0x20;
	TH1=0xFD;
	TL1=0xFD;
	SCON=0x50;
	PCON=0x00;
	TR1=1;
	P1_0=0;//修改行，将赋值1改为0
	P1_1=1;
	while(1)
	{
		tmp=1;
		while(tmp<=128)
		{
			SBUF=~tmp;
			while(TI==0);
			TI=0;
			tmp=tmp<<1;
			delay();
		}
		if(RI)//新加行，若有接收数据到
		{
			k=SBUF;//新加行，取缓冲区数据
			RI=0;//新加行，接收标志位清零
			P0=k;//新加行，在P0口接收数据
			delay();//新加行，调用延时子程序
			P0=0xff;//新加行，P0口数据清除
		}
	}
}

void delay()
{
	int i,j;
	for(i=0;i<100;i++)
	for(j=0;j<1000;j++);
}

可发送数据的从机程序

#include <reg52.h>
sbit P1_0=P1^0;
sbit P1_1=P1^1;
sbit S=P3^2;
unsigned char k;//新加行，定义一个按钮
void delay();

void main()
{
	TMOD=0x20;
	TH1=0xFD;
	TL1=0xFD;
	SCON=0x50;
	PCON=0x00;
	TR1=1;
	P1_0=0;
	P1_1=1;//修改行，将0改为1
	while(1)
	{
		while(RI==0);
		k=SBUF;
		RI=0;
		if(~k>8)
		P0=k;
		delay();
		P0=0xff;
		if(S==0)//新加行，若按钮按下
		{
			SBUF=~0x81;//新加行，向缓冲区发送数据
			while(TI==0);//新加行，等待发送完毕
			TI=0;//新加行，发送标志位清零
		}
	}
}

void delay()
{
	int i,j;
	for(i=0;i<100;i++)
	for(j=0;j<1000;j++);
}

总结

RS-485看似简单，实际应用的时候还是有很多需要去理解和注意的地方。
