光伏储能+三相并离网逆变切换运行模型【含笔记】

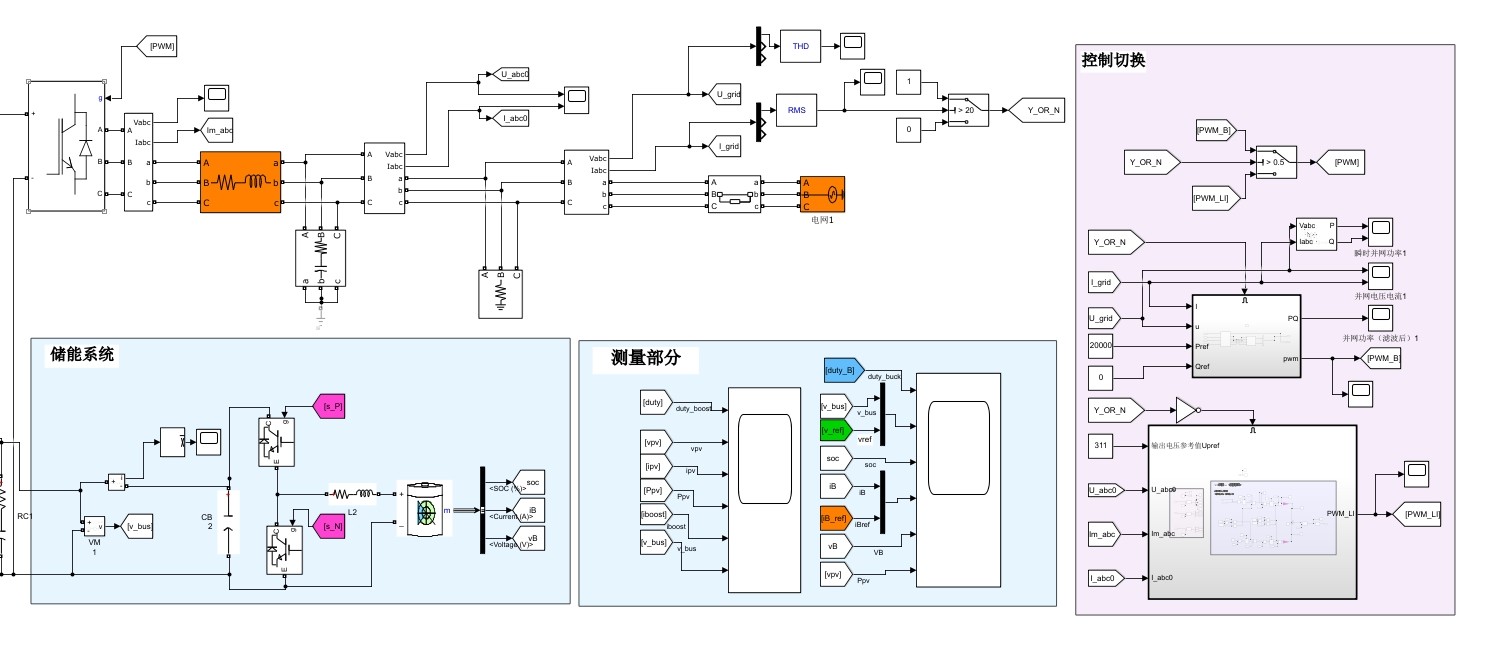

包含Boost、Buck-boost双向DCDC、并网逆变器控制、离网逆变器控制4大控制部分
光伏+boost电路应用mppt
采用电导增量法实现光能最大功率点跟踪
并网逆变采用PQ控制
离网逆变采用VF控制控制
双向dcdc储能系统维持直流母线电压恒定
孤岛检测,然后在并、离网之间进行自动切换

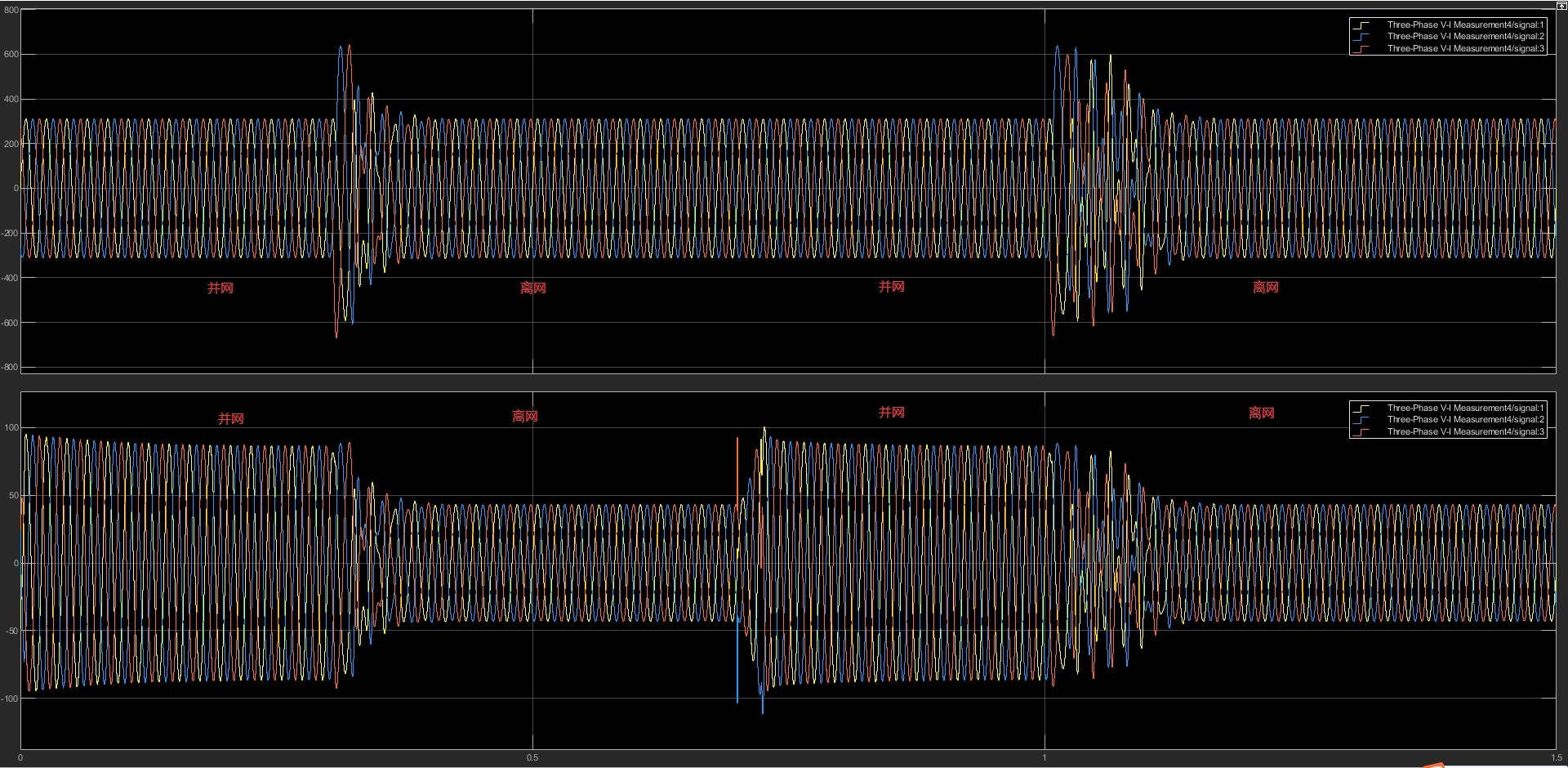

波形漂亮!转换过程看图说话
ID:3699693412114242
卡布奇诺儿
【摘要】本文主要介绍了光伏储能+三相并离网逆变切换运行模型,包括Boost、Buck-boost双向DCDC、并网逆变器控制、离网逆变器控制四大控制部分。在光伏+Boost电路中,采用了电导增量法实现光能最大功率点跟踪,而并网逆变器和离网逆变器分别采用了PQ控制和VF控制。双向DCDC储能系统用于维持直流母线电压恒定,并通过孤岛检测实现在并、离网之间的自动切换。文章通过详细描述了各个部分的工作原理和控制策略,并通过图表展示了转换过程的波形漂亮。
【关键词】光伏储能;三相并离网逆变切换;Boost电路;Buck-boost双向DCDC;并网逆变器控制;离网逆变器控制;PQ控制;VF控制;直流母线电压;孤岛检测
【引言】近年来,光伏储能技术在可再生能源领域得到了广泛应用。随着电力系统对可再生能源的需求增加,光伏储能系统在并网和离网运行模式下的切换变得尤为重要。本文基于光伏储能+三相并离网逆变切换运行模型,对其中的四大控制部分进行了详细介绍,包括Boost、Buck-boost双向DCDC、并网逆变器控制和离网逆变器控制。同时,本文还通过图表展示了转换过程的波形漂亮。
【光伏+Boost电路】光伏+Boost电路是光伏储能系统的核心部分,其主要功能是实现光能最大功率点跟踪(MPPT)。为了实现这一目标,本文采用了电导增量法。该方法通过连续测量光伏电路的电流和电压,根据电
相关的代码,程序地址如下:http://fansik.cn/693412114242.html
