基本要求：

（1）在十字交叉路口，东南西北各方向都设置红、黄、绿色信号灯，红灯亮表示禁止通行，绿灯亮表示可以通行，红灯灭之前5秒钟黄灯开始闪烁知道绿灯亮后黄灯熄灭。其中东西方向为主干道，南北方向为次干道，各个方向分别设置两位数码管，用来表示红灯和绿色倒计时间，东西方向时间一致，南北方向时间一致。

（2）启动时主干道为60秒倒计时，次干道为40秒倒计时

（3）单独设计人行指示灯标志，当禁止行走时为红灯，当可以横穿马路时，绿灯亮起。在禁止通行之前10秒钟开始闪烁（以警示行人），最终红灯亮起绿灯熄灭。

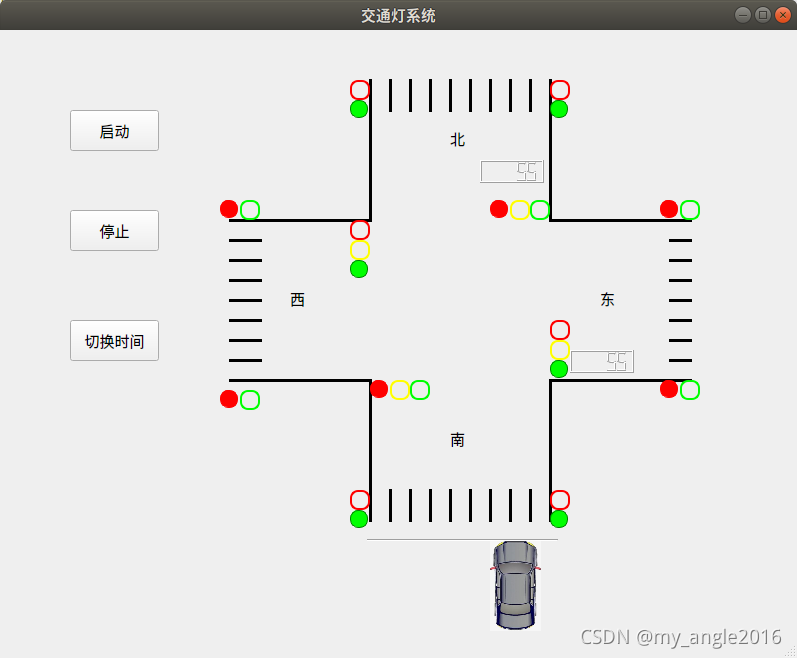

整体界面

部分功能：

1、交通灯绘制

void MainWindow::SetLed(QLabel* label, int color, int size,int type)
{
    // 将label中的文字清空
    label->setText("");
    // 先设置矩形大小
    // 如果ui界面设置的label大小比最小宽度和高度小，矩形将被设置为最小宽度和最小高度；
    // 如果ui界面设置的label大小比最小宽度和高度大，矩形将被设置为最大宽度和最大高度；
    QString min_width = QString("min-width: %1px;").arg(size);              // 最小宽度：size
    QString min_height = QString("min-height: %1px;").arg(size);            // 最小高度：size
    QString max_width = QString("max-width: %1px;").arg(size);              // 最小宽度：size
    QString max_height = QString("max-height: %1px;").arg(size);            // 最小高度：size
    // 再设置边界形状及边框
    QString border_radius = QString("border-radius: %1px;").arg(size/2);    // 边框是圆角，半径为size/2
    QString border;                 // 边框为1px黑色
    // 最后设置背景颜色
    QString background = "background-color:";
    switch (color) {
    case 0:
        // 灰色
        if(type == 1)
            border = QString("border:2px solid rgb(255,0,0);");
        else if(type ==2)
            border = QString("border:2px solid rgb(0,255,0);");
        else if(type ==3)
            border = QString("border:2px solid rgb(255,255,0);");
        break;
    case 1:
        // 红色
        background += "rgb(255,0,0)";
        border = QString("border:1px solid red;");
        break;
    case 2:
        // 绿色
        background += "rgb(0,255,0)";
        border = QString("border:1px solid green;");
        break;
    case 3:
        // 黄色
        background += "rgb(255,255,0)";
        border = QString("border:1px solid yellow;");
        break;
    case 4:
        // 黄色
        background += "rgb(255,255,255)";
        break;
    default:
        break;
    }
    const QString SheetStyle = min_width + min_height + max_width + max_height + border_radius + border + background;
    label->setStyleSheet(SheetStyle);
}

2、十字路口绘制

void MainWindow::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    QPen pen;
    pen.setColor(Qt::black);
    pen.setWidth(3);
    painter.setPen(pen);
    painter.drawLine(370,50,370,190);//画直线
    painter.drawLine(230,190,370,190);//画直线

    .....
    painter.drawLine(550,350,550,490);//画直线
    painter.drawLine(550,350,690,350);//画直线


}

3、设置交通灯的时间

void MainWindow::LightTime()
{
    //初始化变量
    count_red1 = 60;
    count_green1 = -1;
    count_yellow1 = 3;
    count_red2 = -1;
    count_green2 = 60;
    count_yellow2 = 3;

    //显示红绿灯时间
    ui->lcd_e->display(count_green2);

    ui->lcd_n->display(count_red1);

    myTimer = new QTimer();
    myTimer->start(1000);    //启动QTimer
    connect(myTimer,SIGNAL(timeout()),
            this,SLOT(doProcessTimeOut1()));//绑定槽
    connect(myTimer,SIGNAL(timeout()),
            this,SLOT(doProcessTimeOut2()));//绑定槽
}

4、切换主次干道时间（切记要重启一下定时器strart()）

void MainWindow::on_btn_change_clicked()
{
    if(m_nClickCnt >=1)
    {
        m_nClickCnt = 0;
    }else
    {
        m_nClickCnt +=1;

    }
}

需要完整代码请私信
