学生成绩管理系统-需求分析

前言

在软件编程的学习过程中，笔者始终秉承着以项目驱动学习的思路，在实际遇到问题再取学会分析问题，解决问题这个思路的过程很重要。软件只有在不使用的时候没有bug，在使用后会发现有着许多意想不到的问题，这个时候我们分析问题，解决问题的思路就异常重要。本系列文章将从学生成绩管理系统入手，带大家去了解并学习一个完成软件开发的流程，以及分析相关开发时候遇到问题，如何去思考以及解决相关的问题的。本文将从项目的开始需求分析一点点的去剖析整个项目。

1. 角色分析

现在基本上所有的系统都有一个权限管理来划分各个用户的权限，如商城系统，有着买家和卖家，还有内容审核者。在如OA审批流，有着申请人，审批人…等等系统。在学生成绩管理系统，也有五种角色如下:

角色名称	功能权限
学生	查看各科成绩，本班成绩，查看年级成绩
老师	查看学生成绩，修改本科成绩，查询所教班级成绩
班主任	查看学生成绩，修改本科成绩，修改各科成绩，查询所教班级成绩
教导员	查看学生成绩，查看各班成绩，修改学生各科成绩
家长	查看孩子成绩，查看班级成绩，查看年级成绩

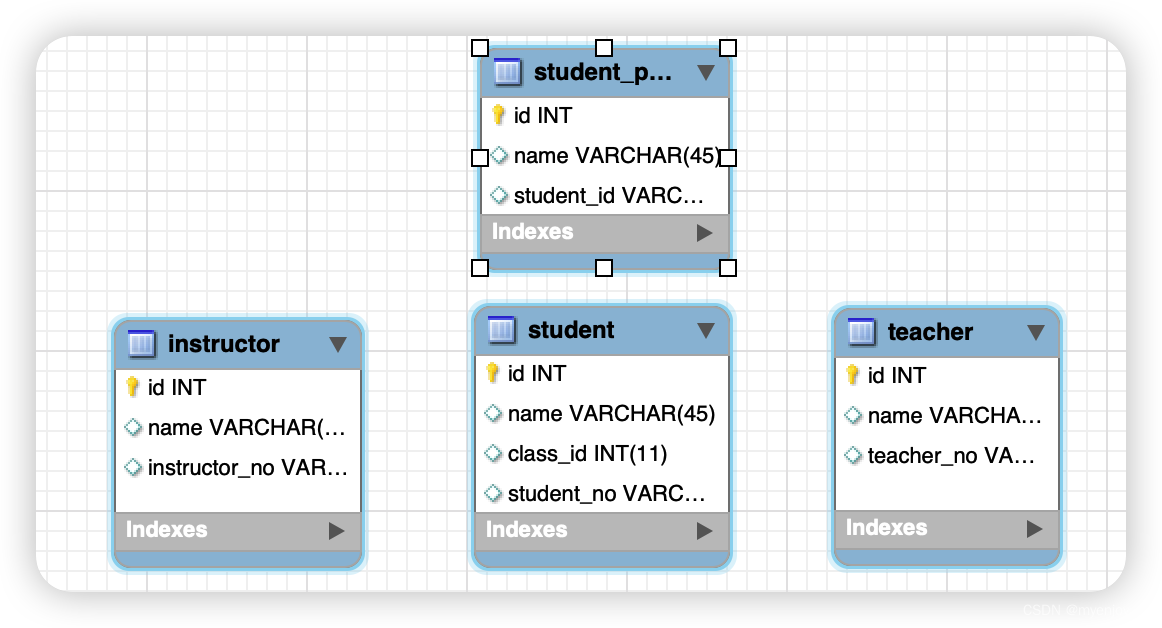

如上述表格，不同的角色有着不同的功能，根据不同的角色有着不同的分类。而且需要找出关联性性最大的那个对象，在这里，核心对象是学生，因为学生和其他对象都有所关联。

其中仅仅每个角色只有一些基本的属性，如姓名，编号等等，还没有涉及相关的关联关系。

2. 成绩管理

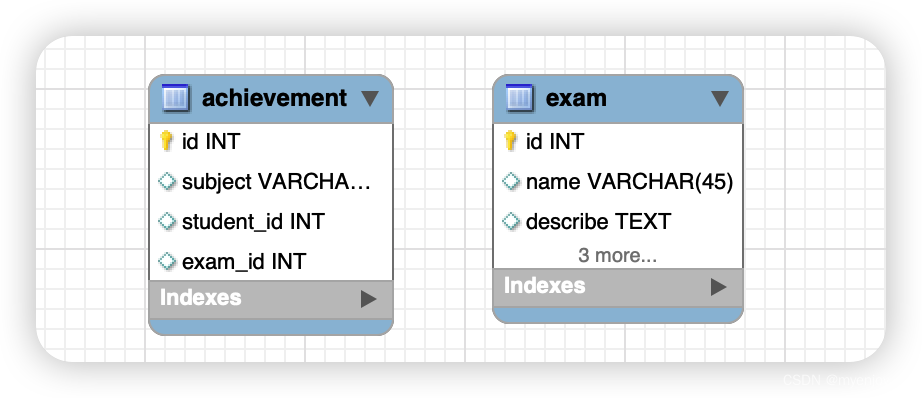

如上的功能描述，学生的成绩是本系统的核心，在设计中，成绩因为不同角色的权限，导致不同的角色所看到的成绩不一样，同时操作到的成绩也不一样。在这里就不仅仅只是将单个成绩插入数据库即可，还涉及到成绩的所属的问题，但是每个成绩所属的还是可以归集到学生身上，在通过学生相关的权限将成绩展示或者修改相关成绩内容。因此可以建立成绩表，使之一对一的对应关系，添加相应的成绩表。如下图：

3.班级管理

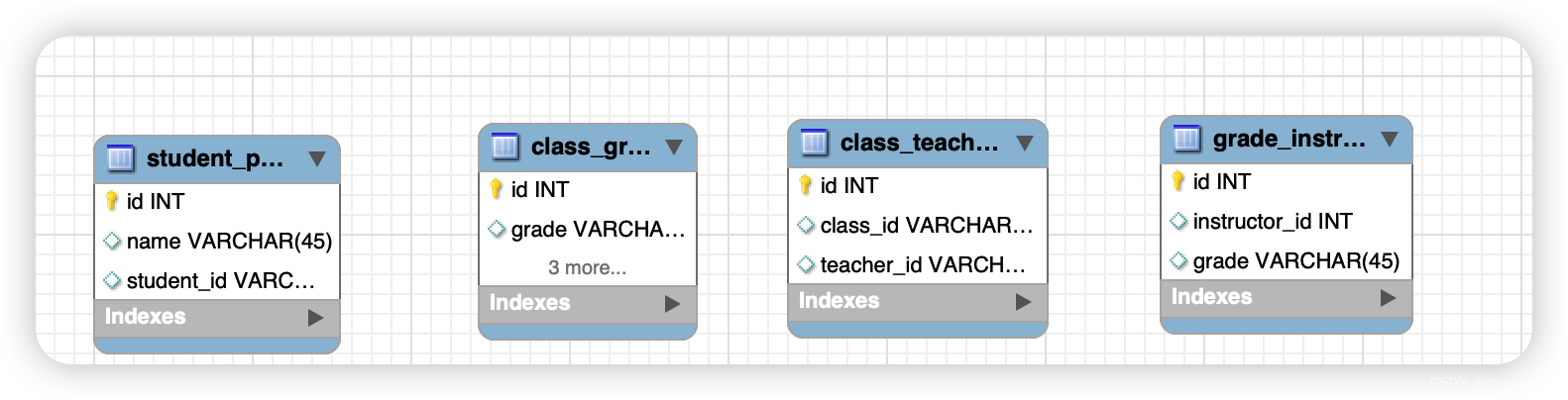

由于每个学生所述为一个班级，班级有被一个班主任所管理，以及被几个老师所管理。因此对于学生和班级的关系是一对一的关系，即在学生表里面加一个class_id字段来表明所述班级。而每个班级和老师的关系是多对多的关系，因为老师不会只交这一届班级，还有其他的班级，在此处设计为多对多的关系。因此添加一个新的表class_teacher_relation的关系表来表明所述的关系。同理，教导主任和班级的关系也是多对多的关系，只不过教导主任的权限可以扩充为整个年级，对整个年级的同学的成绩都有操作权限。而教导主任的权限也应该是多对多的关系，因为有着历史年级的问题。从上述分析可知，其关联关系图为：

4. 数据库结构

通过对上述功能分析，总结得出其对整个项目需要搭建什么样的效果，以及相关的功能进行分析，其整体的数据结构关系如下:

相应的导出为建表语句为:

-- -----------------------------------------------------
-- Schema score
-- -----------------------------------------------------
DROP SCHEMA IF EXISTS `score` ;

-- -----------------------------------------------------
-- Schema score
-- -----------------------------------------------------
CREATE SCHEMA IF NOT EXISTS `score` DEFAULT CHARACTER SET utf8 ;
USE `score` ;

-- -----------------------------------------------------
-- Table `score`.`student`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`student` ;

CREATE TABLE IF NOT EXISTS `score`.`student` (
  `id` INT NOT NULL auto_increment,
  `name` VARCHAR(45) NULL COMMENT '学生名字',
  `class_id` INT(11) NULL COMMENT '所属班级',
  `student_no` VARCHAR(45) NULL COMMENT '学号\n',
  `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '学生';


-- -----------------------------------------------------
-- Table `score`.`class_grade`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`class_grade` ;

CREATE TABLE IF NOT EXISTS `score`.`class_grade` (
  `id` INT NOT NULL auto_increment,
  `grade` VARCHAR(45) NULL,
  `name` VARCHAR(45) NULL COMMENT '班级名称',
  `teacher_id` VARCHAR(45) NULL COMMENT '班主任',
  `year` VARCHAR(45) NULL COMMENT '入学年份\n',
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '班级';


-- -----------------------------------------------------
-- Table `score`.`teacher`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`teacher` ;

CREATE TABLE IF NOT EXISTS `score`.`teacher` (
  `id` INT NOT NULL auto_increment,
  `name` VARCHAR(45) NULL COMMENT '名称',
  `teacher_no` VARCHAR(45) NULL COMMENT '老师编号',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '老师';


-- -----------------------------------------------------
-- Table `score`.`instructor`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`instructor` ;

CREATE TABLE IF NOT EXISTS `score`.`instructor` (
  `id` INT NOT NULL auto_increment,
  `name` VARCHAR(45) NULL,
  `instructor_no` VARCHAR(45) NULL,
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '教导主任';


-- -----------------------------------------------------
-- Table `score`.`student_parent`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`student_parent` ;

CREATE TABLE IF NOT EXISTS `score`.`student_parent` (
  `id` INT NOT NULL auto_increment,
  `name` VARCHAR(45) NULL COMMENT '名字',
  `student_id` VARCHAR(45) NULL COMMENT '学生',
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '学生家长';


-- -----------------------------------------------------
-- Table `score`.`achievement`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`achievement` ;

CREATE TABLE IF NOT EXISTS `score`.`achievement` (
  `id` INT NOT NULL auto_increment,
  `subject` VARCHAR(45) NULL COMMENT '科目',
  `student_id` INT NULL COMMENT '学生',
  `exam_id` INT NULL,
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '成绩表';


-- -----------------------------------------------------
-- Table `score`.`exam`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`exam` ;

CREATE TABLE IF NOT EXISTS `score`.`exam` (
  `id` INT NOT NULL auto_increment,
  `name` VARCHAR(45) NULL COMMENT '考试名称',
  `describe` TEXT NULL COMMENT '描述',
  `exam_start_time` DATETIME NULL COMMENT '考试开始时间',
  `exam_end_time` DATETIME NULL COMMENT '考试结束时间',
  `subject_ids` VARCHAR(45) NULL COMMENT '考试科目',
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '考试表';


-- -----------------------------------------------------
-- Table `score`.`class_teacher_relation`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`class_teacher_relation` ;

CREATE TABLE IF NOT EXISTS `score`.`class_teacher_relation` (
  `id` INT NOT NULL auto_increment,
  `class_id` VARCHAR(45) NULL COMMENT '班级',
  `teacher_id` VARCHAR(45) NULL COMMENT '老师',
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '班级老师关系表';


-- -----------------------------------------------------
-- Table `score`.`grade_instructor_relation`
-- -----------------------------------------------------
DROP TABLE IF EXISTS `score`.`grade_instructor_relation` ;

CREATE TABLE IF NOT EXISTS `score`.`grade_instructor_relation` (
  `id` INT NOT NULL auto_increment,
  `instructor_id` INT NULL COMMENT '教导主任',
  `grade` VARCHAR(45) NULL COMMENT '年纪',
    `is_deleted` INT NOT NULL DEFAULT '0' COMMENT '是否删除',
  `create_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '创建用户',
  `create_time` DATETIME NULL DEFAULT NULL COMMENT '创建时间',
  `modify_user` VARCHAR(64) NULL DEFAULT NULL COMMENT '修改用户',
  `modify_time` DATETIME NULL DEFAULT NULL COMMENT '修改时间',
  PRIMARY KEY (`id`))
ENGINE = InnoDB
DEFAULT CHARACTER SET = utf8mb4
COLLATE = utf8mb4_general_ci
COMMENT = '年纪教导主任关系';

5.总结

通过上面的分析，我们得到相应的数据库ER图以及建表语句。上述的数据表结构或许还不完整，但针对目前来说的问题已经足够解决了，切勿在开始设计的时候就尽善尽美。软件在编写的过程中，随着我们思考的加深会进行一步步的修正相应的数据结构，但只要最核心的基本逻辑不变这个改动不会太大，如果要改核心逻辑时候，估计整个系统的数据结构又将发生大改。在下一篇中，将进行相应环境的搭建，以及相关数据库文件导入。
