ESP32串口通信踩坑感悟

最近手里有一台ESP32，想着把这一台设备玩起来的想法，开始用Arduino IDE开发这个设备。

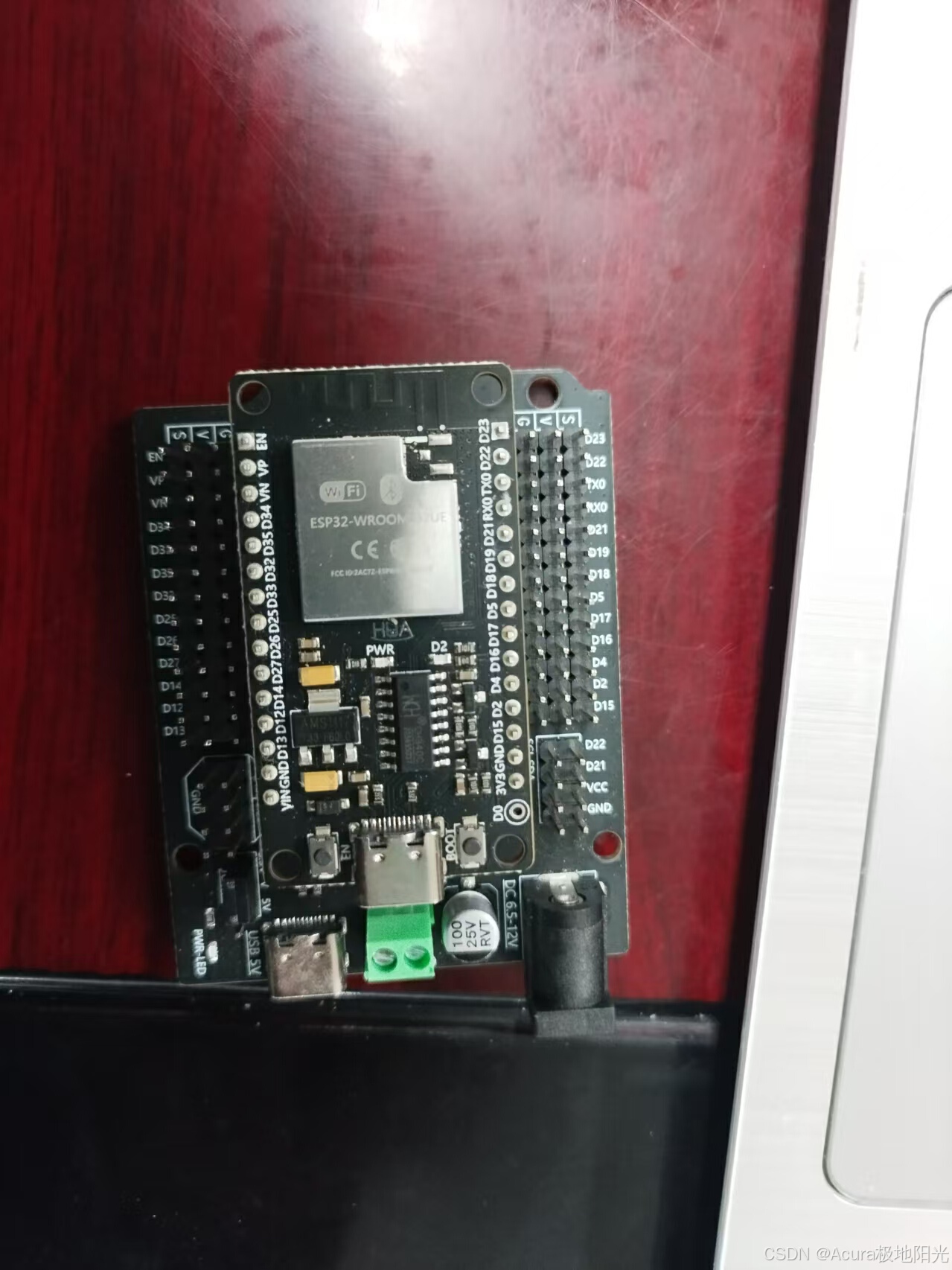

我手里这台ESP32，型号为ESP32-WROOM-32UE，是一个双核的开发板。

先抛出结论，再来给大家讲讲最近的踩坑过程。

ESP32只能接TTL电平，不能直接接USB转RS232，否则串口调试助手会出现乱码

具体分析：

最初使用Arduino IDE开发时，发现PC通过USB转232设备，获取数据报文会出现乱码，和USB端口连接的串口监视器获取的数据有不同。

我采取的方式是USB转RS232的设备RX口连接到ESP32的TX。USB转RS232的设备TX口连接到ESP32的RX口。

尝试了一系列方法，均无效

1、修改波特率

2、更改CPU时钟频率从9600到115200都尝试过。

3、更改软件版本,更改软件Thonny。

4、更换串口转232转换设备

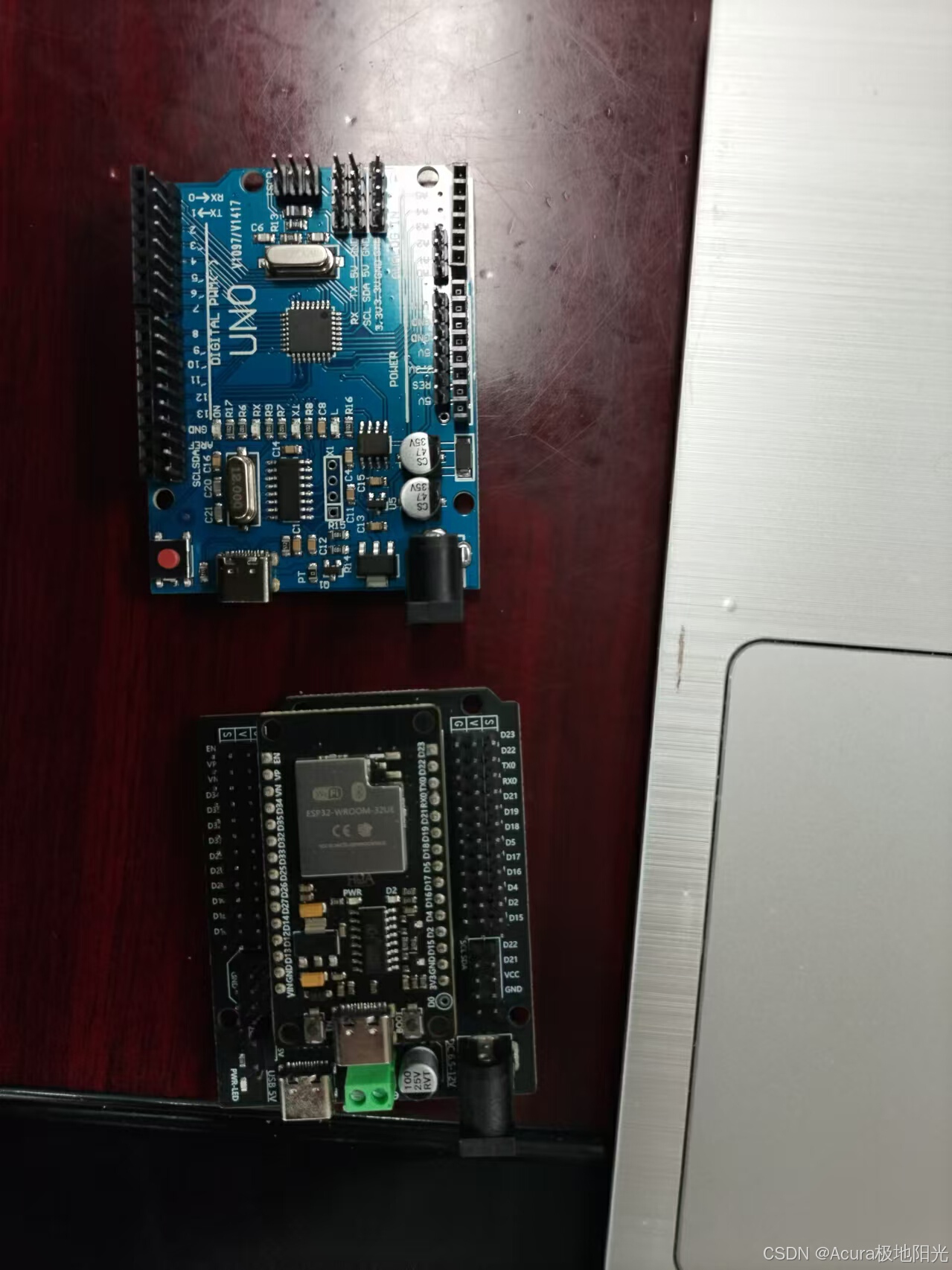

直到最后，买了一台Arduino，偶然发现Arduino的串口通信是TTL电平，而RS232是高低电平与电压反向。

RS232的高电平是-13V；低电平是+13V；TTL 高电平为3.3V，低电平为0V，二者之间电压不同，所以出现乱码

后来查询资料得知，ESP32有3个3.3V TTL电平的UART接口，由于UART1默认引脚连接到SPI闪存，所以只能连接UART0和ART1.

之所以USB可以连接到ESP32，获取一个COM端口，是因为USB通过转换芯片与TX RX相连，USB作为一个虚拟串口出现。
