基于自相关的基音周期检测算法实现

四、基于自相关的基音周期检测算法实现

       这个实现课程要求是用C++来实现的。然后为了画波形，我用到了我比较熟悉的OpenCV。OpenCV画出来的波形还是不错的，而且如果是动态的波形平移，挺好看的，就像心电图那么动人。

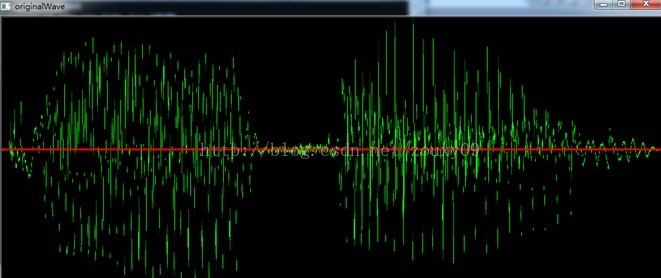

      实验采用一段男声读“播放”两个字的声音wav文件，其为16KHz采样率，16bit量化。整段语音长656.7ms，节点共10508个。

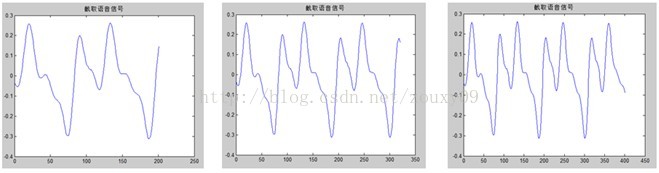

      我们先要确定帧长。下面分别是帧长200,320和400个节点时所包含的周期数。200时只有一个周期，而400有三个周期，所以我们采用400的帧长。

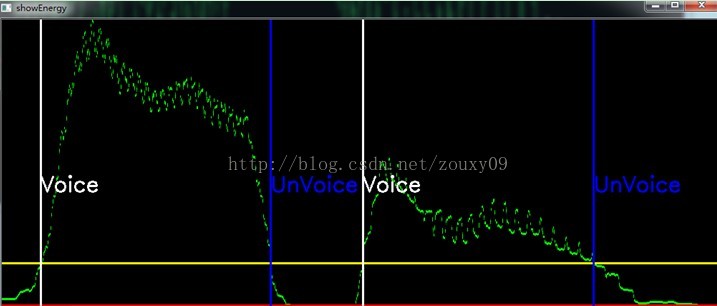

     通过计算短时能量区分voice和unvoice。语音信号{x(n)}的某帧信号的短时平均能量En的定义为：

〓精彩专辑区〓

       语音中浊音段的短时平均能量远远大于清音段的短时平均能量。因此，短时平均能量的计算给出了区分清音段与浊音段的依据，即En(浊)>En(清)。

۩ 套图下载 (37)

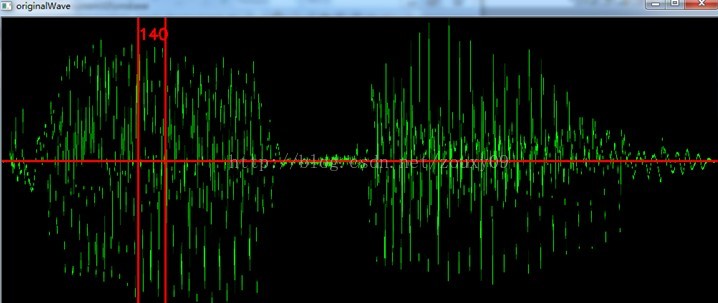

      计算每一帧的过程中，会显示在原来波形中的位置，并且实时显示该帧得到的基音周期。另外还会在另一个窗口实时显示该帧的原始波形。

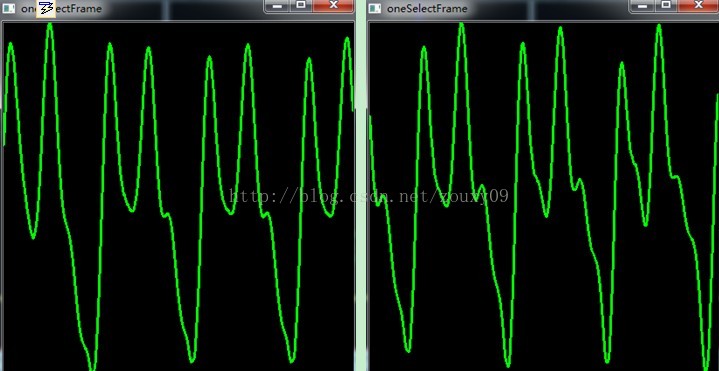

      该帧的原始波形图（以下为不同时间的两帧，会动态变化）：

       下面左边的图是计算该语音的所有帧对应的基音周期的点，由图可以看出存在不少的野点。因为，需要对此进行进一步的处理，即去除野点。这里通过中值滤波来除去野点，滤波结果见右图。
