通过西门子1200和1500实现模拟量PID闭环控制程序仿真案例,学习PID应用方法

西门子1200和1500 模拟量PID闭环控制程序模拟仿丨真案例
为PID函数仿丨真,只需要有一个PLC即可学习PID的应用方法,
不需要额外的变送器,温度检测,加热器等硬件设备即可模拟仿真轻松学习PID应用功能。
功能包含:

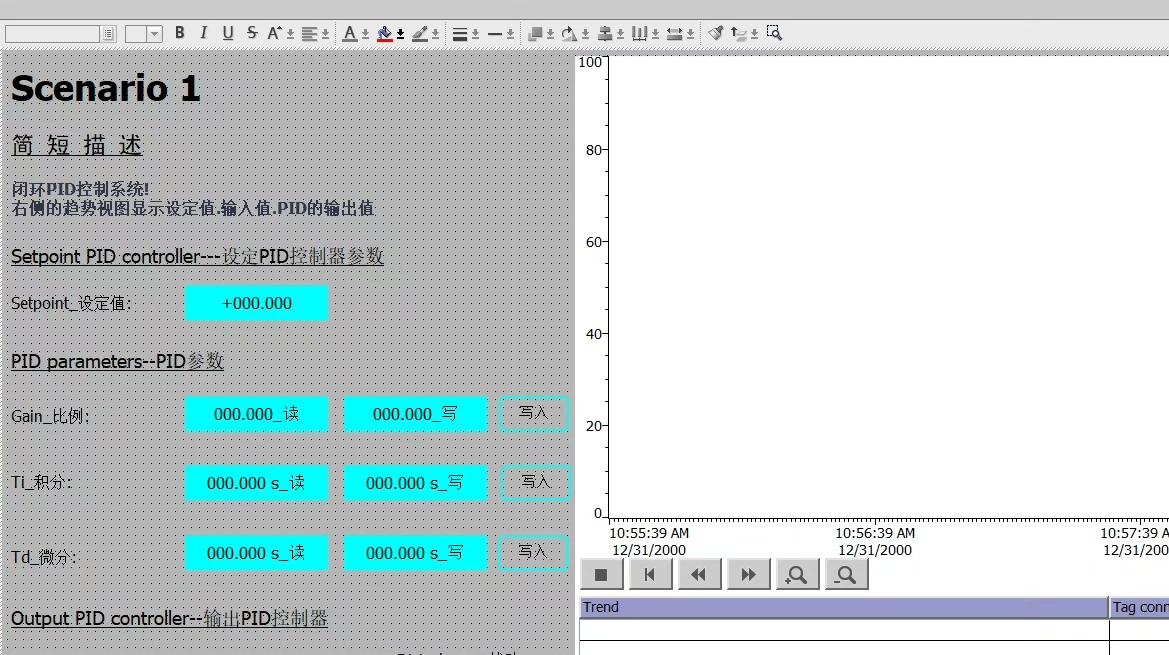

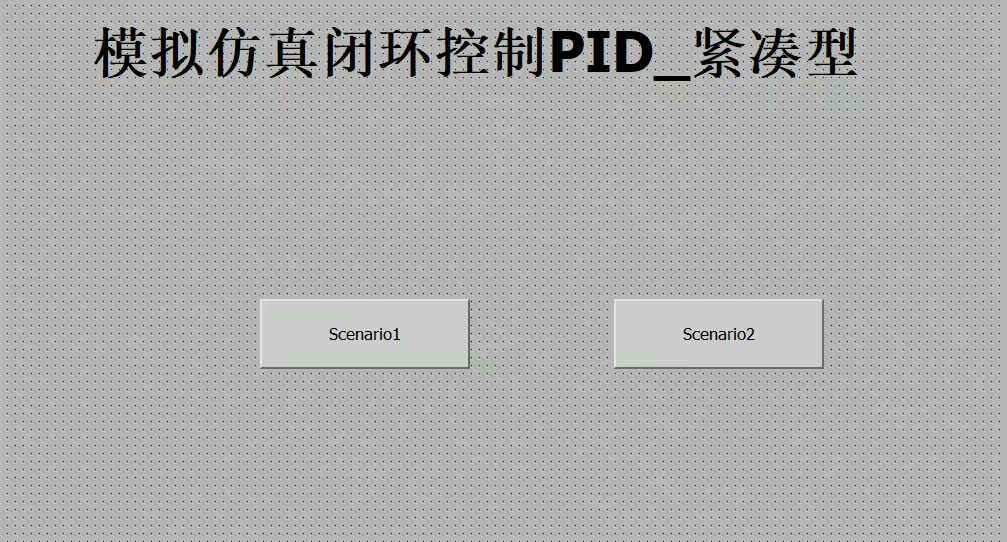

:通过WINCC画面实现PID整定,具有预调节,精确调节,手动调节,自动调节功能。

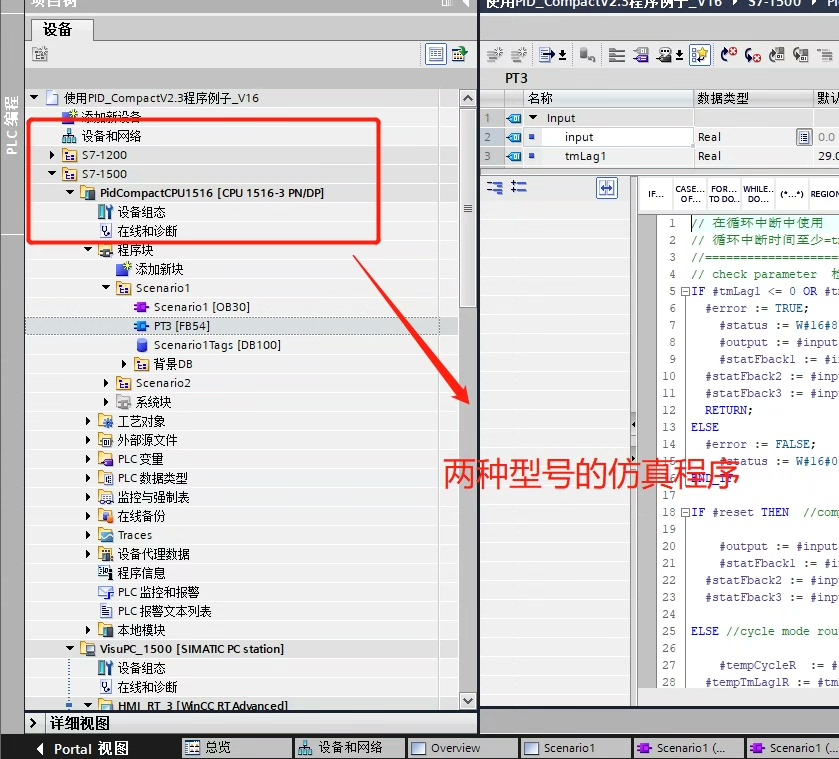

本程序分为1200和1500两部程序,实现功能一致。

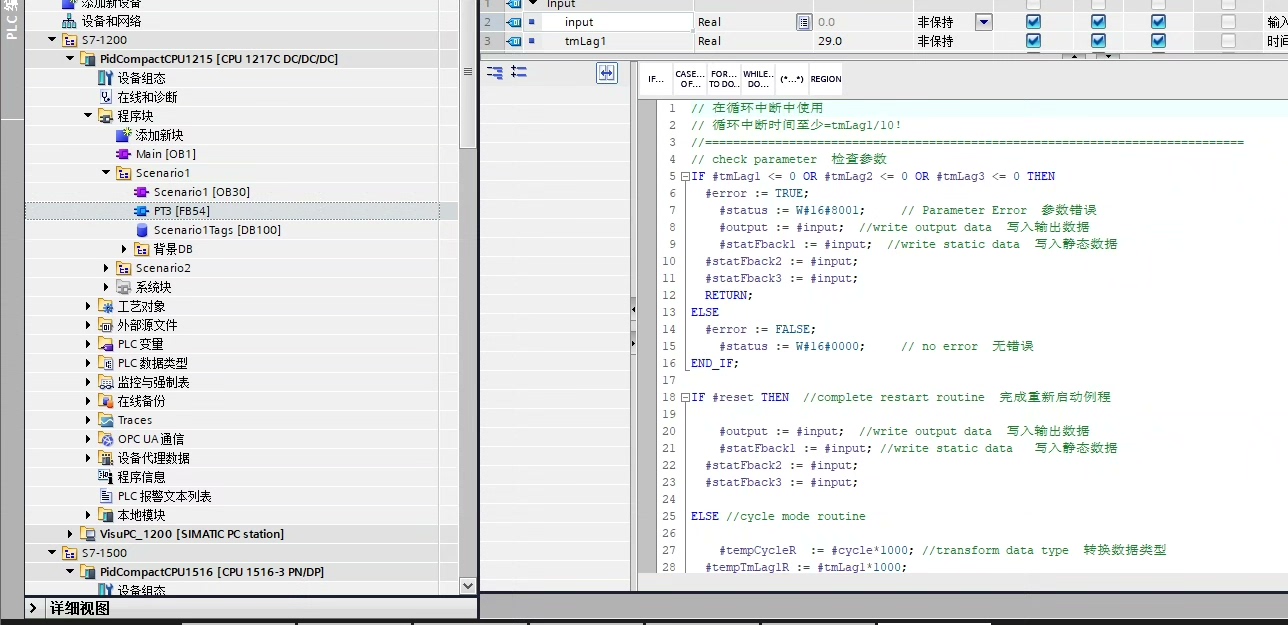

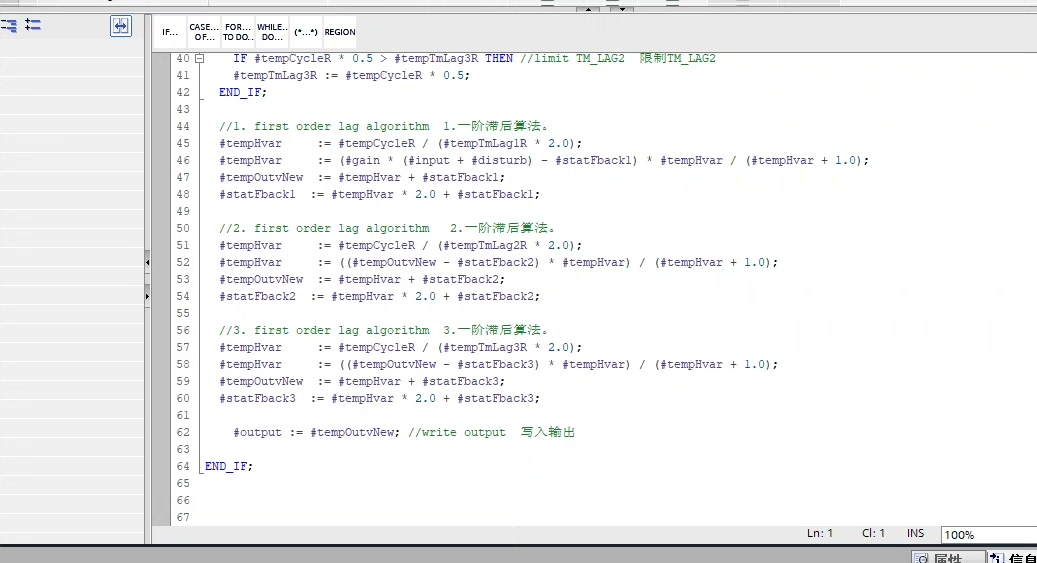

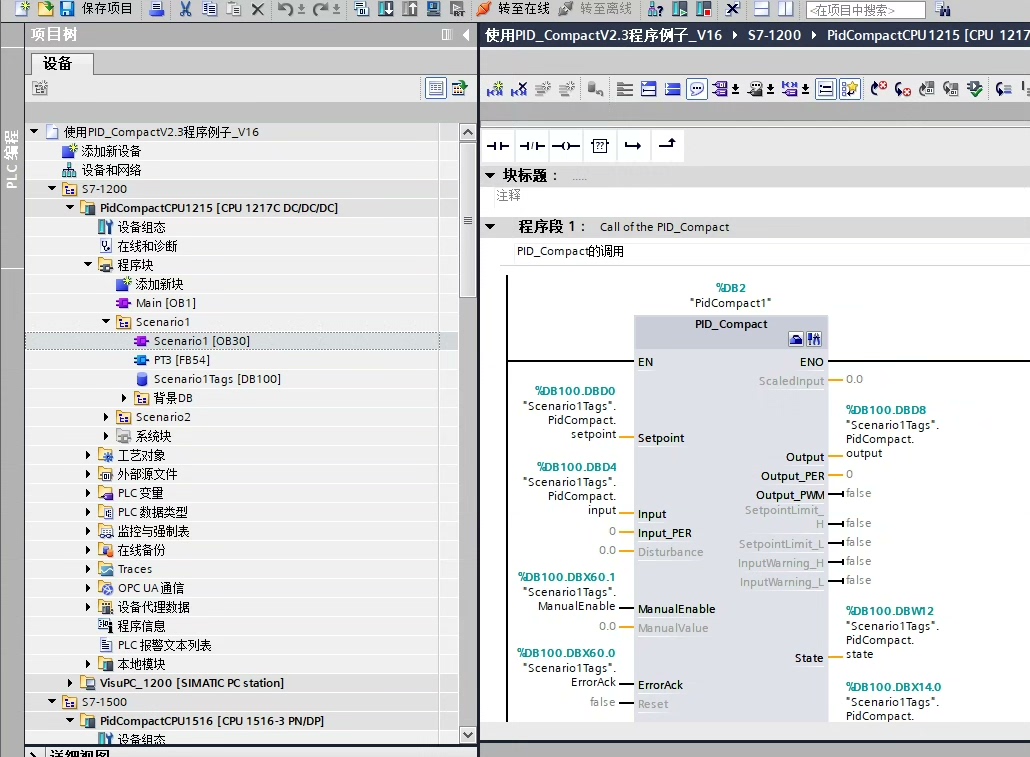

程序注释清晰,逻辑清晰,梯形图和SCL汇编。
V14及以上均可打开。

ID:2516719265166536

正在下落的雨滴


西门子1200和1500 模拟量PID闭环控制程序模拟仿真案例

引言
在工业自动化领域,PID(比例-积分-微分)控制器被广泛应用于实现闭环控制系统。PID控制器通过不断调整输出信号,根据实际测量值与设定值之间的偏差,使系统保持稳定并尽可能接近设定值。本文将介绍西门子1200和1500两个系列的模拟量PID闭环控制程序,并通过模拟仿真案例来展示其应用方法。

一、西门子1200和1500 PLC介绍
西门子1200和1500系列PLC是工业自动化领域中常用的可编程逻辑控制器。这两个系列的PLC具有强大的功能和可靠的性能,适用于各种复杂的控制任务。同时,1200和1500系列的PLC支持PID闭环控制功能,可以通过编程实现PID控制器的应用。

二、PID函数仿真
PID函数仿真是学习PID控制器应用方法的一种有效方式。对于学习者来说,只需要一个PLC即可进行PID函数仿真,无需额外的变送器、温度检测器、加热器等硬件设备。这大大简化了学习过程,降低了学习成本。

三、功能特点

  1. WINCC画面实现PID整定
    通过WINCC画面,可以方便地进行PID整定。PID整定是指根据系统的特性和需求,调整PID参数以达到最佳控制效果。本程序实现了预调节、精确调节、手动调节和自动调节等功能,使整定过程更加灵活和精确。

  2. 1200和1500两部程序功能一致
    本程序提供了1200和1500两个版本的程序,它们的功能是一致的。这样,无论使用哪个系列的PLC,都可以在不同的项目中灵活应用PID闭环控制。

  3. 程序注释清晰,逻辑清晰
    本程序的注释和逻辑都非常清晰,方便用户理解和修改。注释清晰的代码可以使用户更容易地理解程序的运行逻辑和各个模块之间的关系,提高代码的可读性。

  4. 支持梯形图和SCL汇编
    1200和1500系列的PLC都支持梯形图和SCL汇编两种编程方式。用户可以根据自己的喜好和项目需求选择合适的编程方式,实现PID控制的功能。

  5. 兼容性强
    本程序适用于V14及以上版本的西门子软件,具有良好的兼容性。无论用户使用哪个版本的软件,都可以顺利打开和使用程序,提高工作效率。

结论
本文介绍了西门子1200和1500系列PLC的模拟量PID闭环控制程序,并通过模拟仿真案例展示了其应用方法。PID控制器在工业自动化领域具有重要的地位和广泛的应用,通过学习和掌握PID控制器的应用方法,可以提高工程师在控制系统设计和调试中的能力和水平。同时,1200和1500系列的PLC具有强大的功能和灵活的编程方式,为PID控制的实现提供了可靠的支持。

参考资料

  1. 西门子官方网站:https://www.siemens.com/
  2. 《西门子PLC编程与实例应用》
  3. 《工业控制系统PID控制技术》

【相关代码,程序地址】:http://fansik.cn/719265166536.html
