这篇博客详细介绍了数据中心的电源系统，包括10KV和380V的双电源进线，每路市电下带载多台变压器。此外，还提及了母联开关、电压电流监测、电容补偿柜的作用以及带电指示器的安全应用，旨在提升电力系统的效率和安全性。

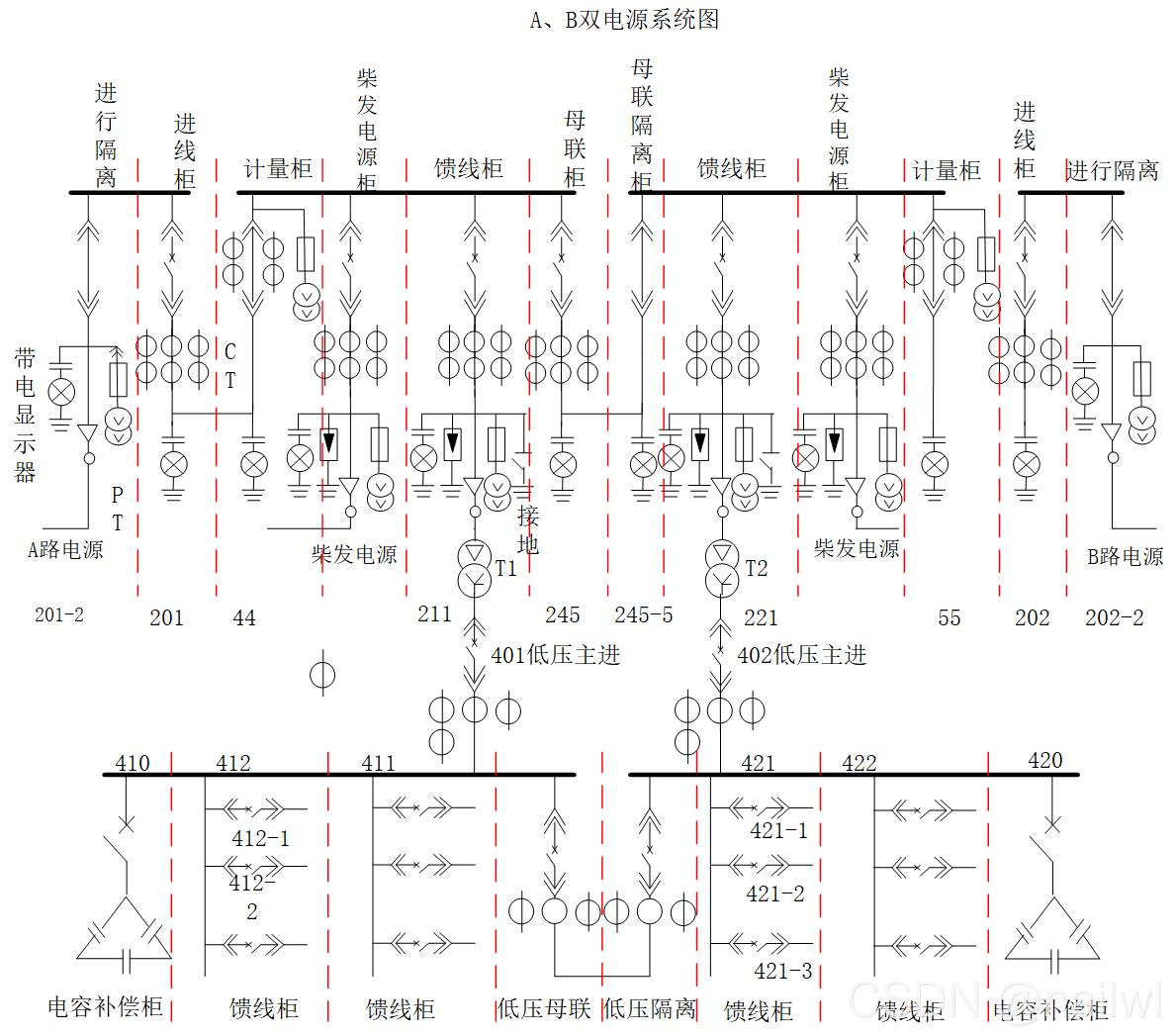

201
2代表电压：10KV
01代表：第一路市电进线，可以02，03等多路进入。
我们数据中心是6路市电进线，单路容量10000KVA，每路市电下帯载4台2500KVA变压器。
401
4代表电压：380V
01代表：第一路市电进线，可以02，03等多路进入。
我们数据中心单台变压器容量为：2500KVA，共配有24台变压器，编号从T1至T24。
245和445
2代表电压：10KV
4代表电压：380V
45代表母联
245是10KV侧母联开关
445是380V侧母联开关
PT：电压，可以检查线电压，相电压。
CT：电量，可以查用电量，计算电费。
电容补偿柜：电力系统中的负载类型大部分属于感性负载，加上用电企业普遍广泛地使用电力电子设备，使电网功率因数较低。较低的功率因数降低了设备利用率，增加了供电投资，损害了电压
