LCR测试仪与阻抗分析仪有何不同？测试软件怎么选？

　　用LCR测试仪和阻抗分析仪都可以测量电子元件的阻抗，选择哪款仪器更为合适具体可以参考仪器的功能及结合测量目的。

　　选择LCR测试仪和阻抗分析仪时，首先要考虑的是测试对象的类型和测试要求。LCR测试仪主要用于测量电容、电感和阻抗三者的综合数值，适用于测试电子元器件和电路的性能，也可以搭配LCR测试仪软件使用；阻抗分析仪主要用于测量阻抗的大小和频率特性，适用于测试电路中的阻抗。

　　另外，还要考虑仪器的精度和分辨率等参数。

　　一、测试仪器如何选？

　　1、LCR测试仪

　　通常采用单一频率进行测量并提供数值

　　2、阻抗分析仪

　　可以不断地切换频率进行测量

　　提供频率特性图

　　可执行等效电路分析

　　为了满足高速、高稳定性测量的需求，日置开发了一系列尺寸紧凑、宽频率范围、高性价比的阻抗测试产品，通过阻抗测试产品助力智能手机、平板电脑和汽车等众多领域客户轻松扩大现有的生产线。

　　二、测试方法有何不同？

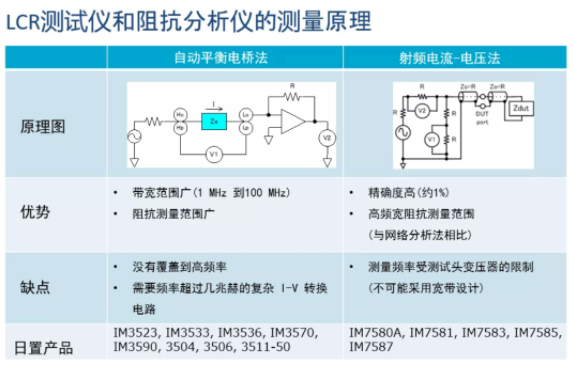

　　自动平衡电桥法（ABB）、射频电流-电压法（RF I-V）是日置LCR测试仪和阻抗分析仪测试阻抗的方法。

　　使用自动平衡电桥法的LCR测试仪或阻抗分析仪适用于较宽的频率范围内测试较大阻抗，如低频、通用测试；使用射频电流-电压法的仪器测试精度较高、能在高频下测试较大的阻抗。

　　三、LCR测试仪程控软件怎么选？

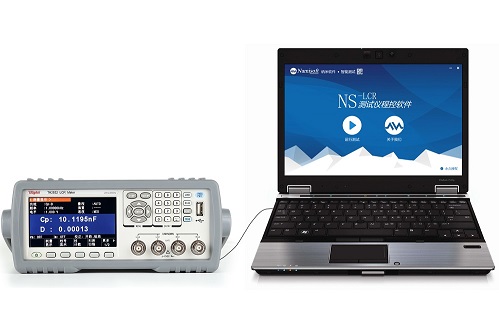

　　NS-LCR测试仪程控软件用于测量BNT基陶瓷材料、金属样块、变压器、电阻等的阻抗、电容值和损耗值，可以根据设置的时间间隔和频率点进行相应测试，实现整体测试过程的自动化。

　　举例说明：点频连续测试功能介绍

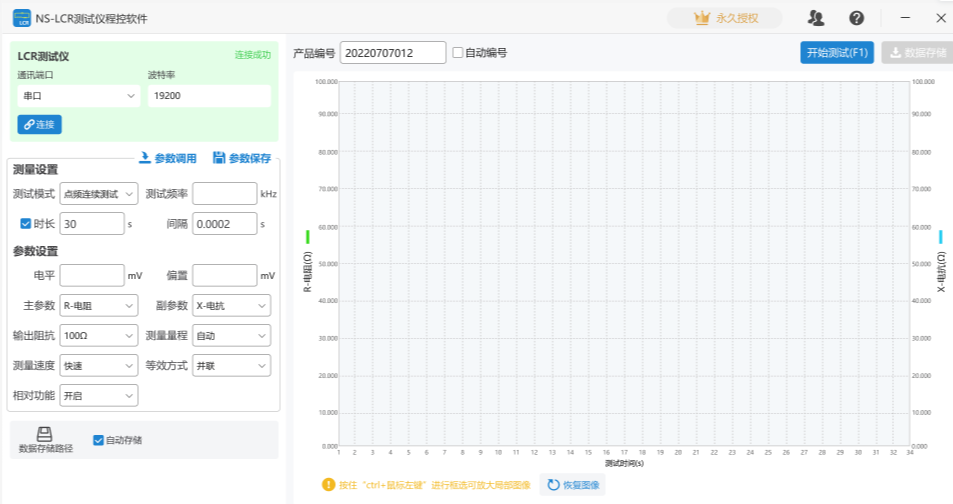

　　在此界面中进行试验的具体参数设置，选择测试模式、测试频率、输出测试通道的所有参数，测试模式点击选择“点频连续测试”，并设置测试时长和时间间隔，完善所有参数设置。

　　◆开始测试界面

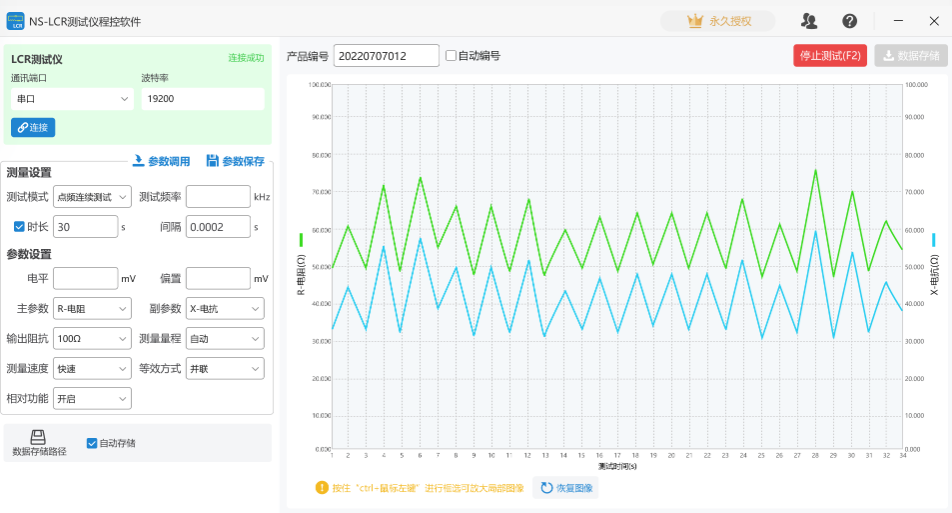

　　待所有配置参数完成设置后，点击开始测试，系统会呈现出电阻和电抗关系的波形图。

　　更多功能介绍及LCR测试软件下载：www.namisoft.com/Softwarecenterdetail/635.html
