          构件图——Component diagram

          主要用于描述各种软件构件之间的依赖关系。

          在构件图中，系统中的每个物理构件都使用构件符号来表示，通常，构件图看起来像是构件图标的集合，这些图标代表系统中的物理构件。

          构件图的基本目的

          使系统人员和开发人员能够从整体上了解系统的所有物理构件，同时，也使我们知道如何对构件进行打包，以交付给最终客户。

          使用构件图可以清楚地看出系统的结构和功能。

          构件图从软件架构的角度来描述一个系统的主要功能，如系统分成几个子系统，每个子系统包括哪些类、包和构件，它们之间的关系以及它们分配到哪些节点上等。

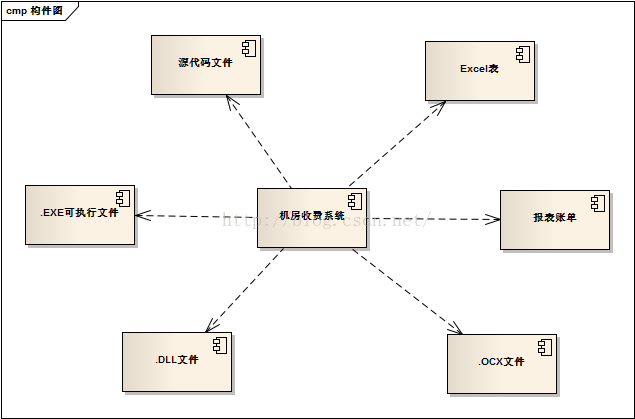

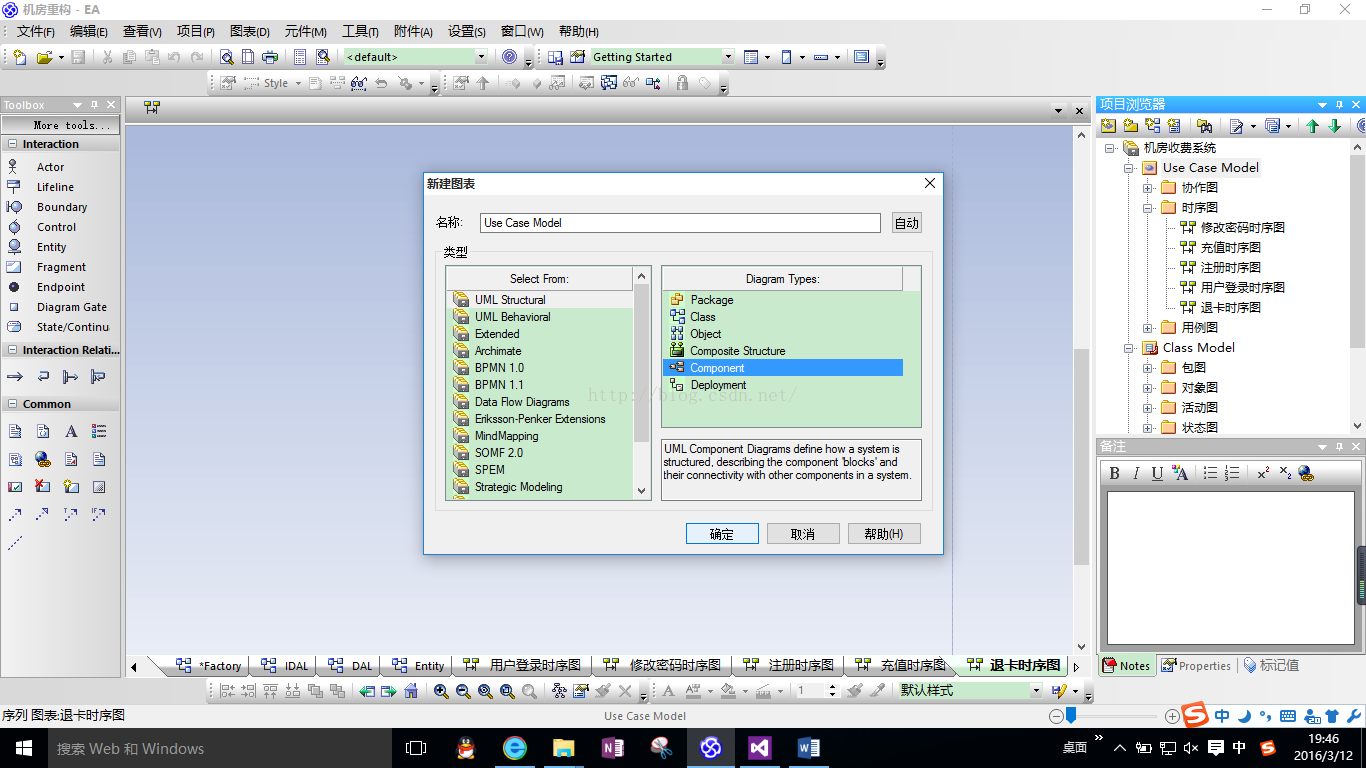

          使用EA画构件图，选择Component如下图：

          构件定义：

          构件是系统的可替代的物理部分,它表示的是实际的事物，构件是定义了良好接口的物理实现单元，它是系统中可以替代的部分。

          构件作用：

          构件能够完成独立功能，它是软件系统的组成部分，在功能划分的软件系统中，软件被分成一个个的模块。

          随着面向对象技术的引用，软件系统被分成若干个子系统、构件，每个构件能够实现一定的功能，为其他构件提供使用接口，方便了软件的复用。
