VPN环境下通过ELB代理挂载华为云SFS通用文件系统

1 概述

多云数据回传的情景下，通过VPN或专线打通网络，而文件服务只放在主云，其他云的ECS通过mount命令挂载主云的文件服务。

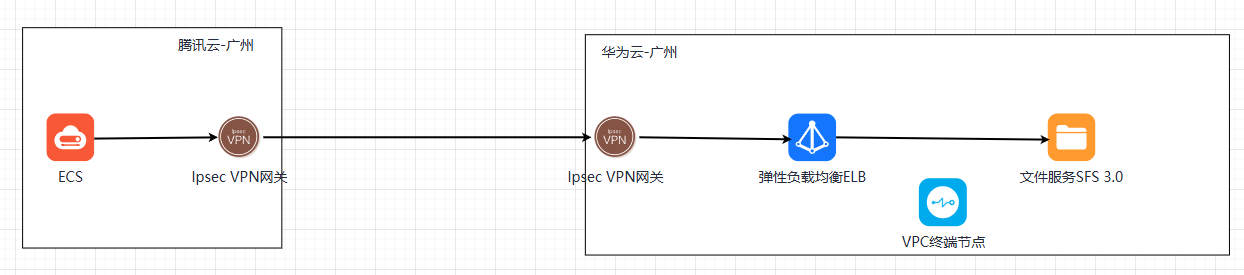

2 架构

3 环境

资源	说明
腾讯云VPC	192.168.0.0/16
腾讯云子网1	192.168.0.0/24
腾讯云ECS	192.168.0.10
华为云VPC	10.0.0.0/16
华为云子网1	10.0.0.0/19
华为云ELB	10.0.6.121
华为云SFS服务域名	sfs.************.cn-south-1.myhuaweicloud.com:/实例名称
华为云SFS服务IP	通过nslookup工具得知为：100.125.224.68、100.125.224.69

4 部署

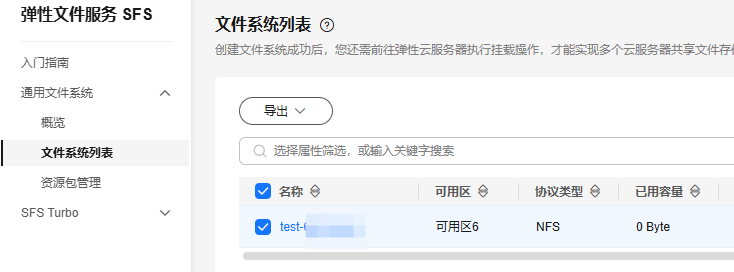

4.1 华为云创建文件服务SFS

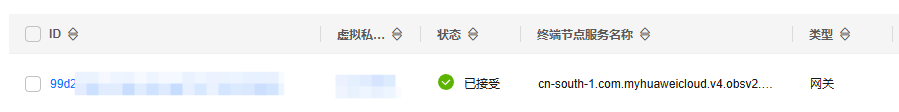

4.2 华为云创建VPC终端节点服务

VPC终端节点服务只有被开通后，SFS通用文件系统的实例才能被其所在VPC下的ECS进行访问。

详细参考：

https://support.huaweicloud.com/qs-sfs/sfs_01_0134.html

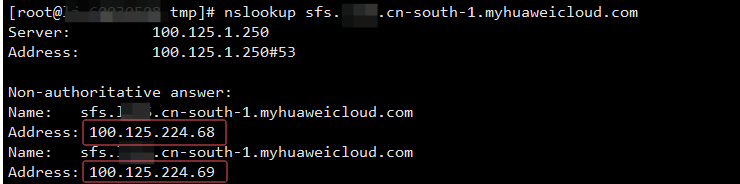

进入详细页后，可以看见该实例的内部域名，使用nslookup工具得知该域名包含了两个IP：100.125.224.68和100.125.224.69。

4.3 华为云创建负载均衡器ELB

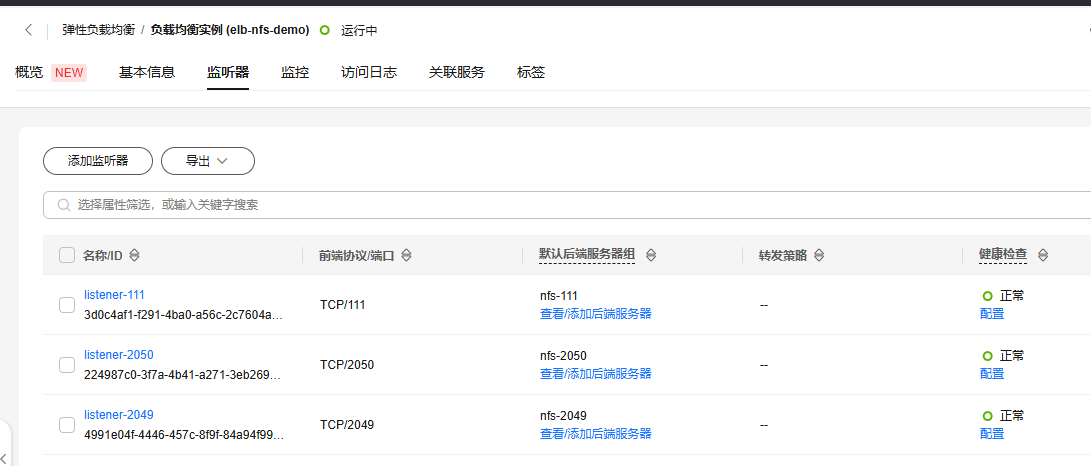

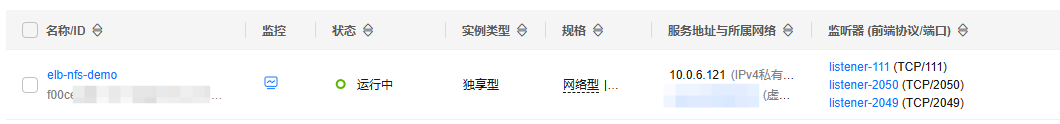

创建TCP类型的内网ELB实例（从下图知IP是10.0.6.121），并且监听2049、2050、111端口，因为这三个端口是SFS实例监听的3个端口。

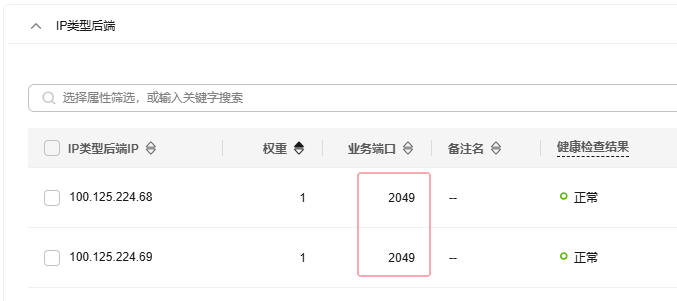

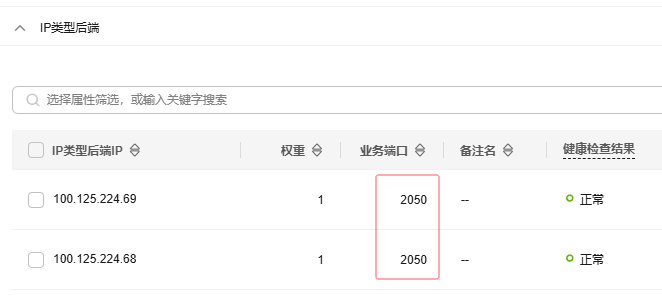

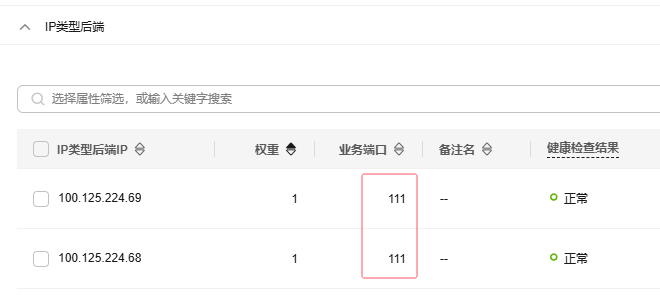

流量都转发到SFS实例IP的相应端口：

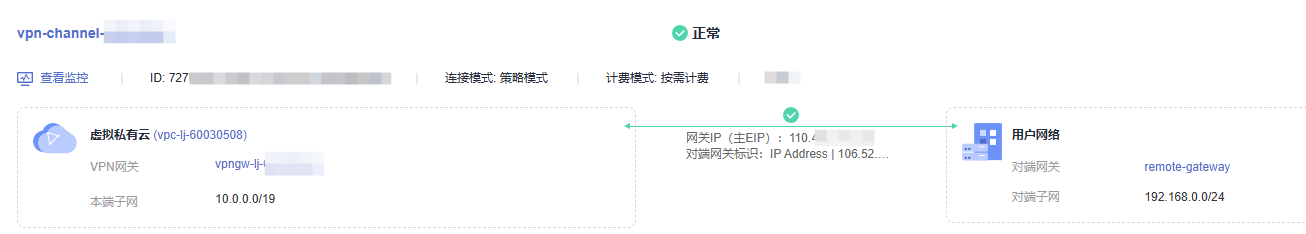

4.4 通过VPN打通两朵云的网络

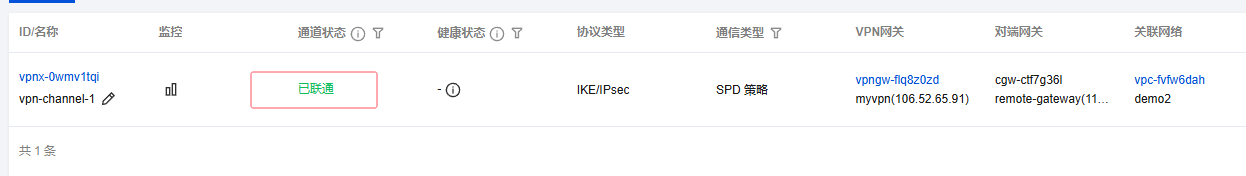

4.4.1 腾讯云VPN：

文档参考官方文档：

https://cloud.tencent.com/document/product/554/18988

4.4.2 华为云VPN：

文档参考官方文档：

https://support.huaweicloud.com/qs-vpn/vpn_qs_00003.html

5 测试

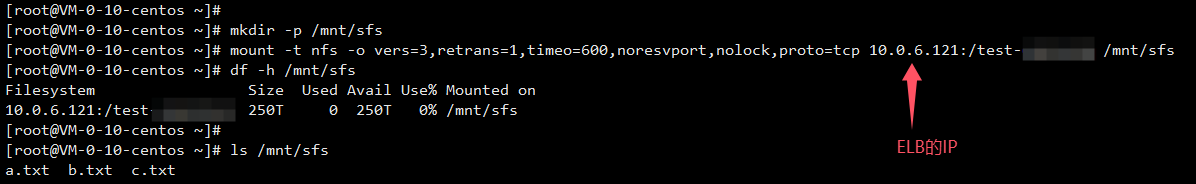

在腾讯云ECS挂载华为云SFS，mount命令的目标IP是ELB的IP（10.0.6.121）。

mount -t nfs -o vers=3,retrans=1,timeo=600,noresvport,nolock,proto=tcp 10.0.6.121:/实例名称 /mnt/sfs

6 小结

本文通过实战介绍在VPN打通的双云网络下，一朵云的ECS通过负载均衡器挂载另一朵云NAS文件系统，这种做法可用于文件数据回传至主云。
