一.什么是NBMA和P2MP网络类型

NBMA（Non-Broadcast Multi-Access）网络类型

NBMA 是指一种不支持广播的多点访问网络。在这种网络中，设备之间可以直接通信，但没有广播功能，因此 OSPF 协议无法通过广播发送 Hello 包来发现邻居。

特点：

1.多点访问：多个设备连接到同一个网络（如帧中继、ATM）。

2.无广播支持：网络本身不支持广播或组播，需要手动配置邻居。

3.需要手动配置邻居：在 OSPF 中，必须手动指定邻居的 IP 地址，因为无法通过广播发现邻居

P2MP（Point-to-Multipoint）网络类型

P2MP 是指一种点对多点的网络类型，其中一个中心节点可以与多个远程节点直接通信。这种网络类型通常用于无线网络或部分 WAN 技术。

特点：

1.点对多点：一个中心节点连接多个远程节点。

2.支持广播或组播：P2MP 网络通常支持组播，因此 OSPF 可以通过组播发送 Hello 包来发现邻居。

3.无需 DR/BDR 选举：P2MP 网络不进行 DR 和 BDR 选举，所有路由器直接建立邻居关系

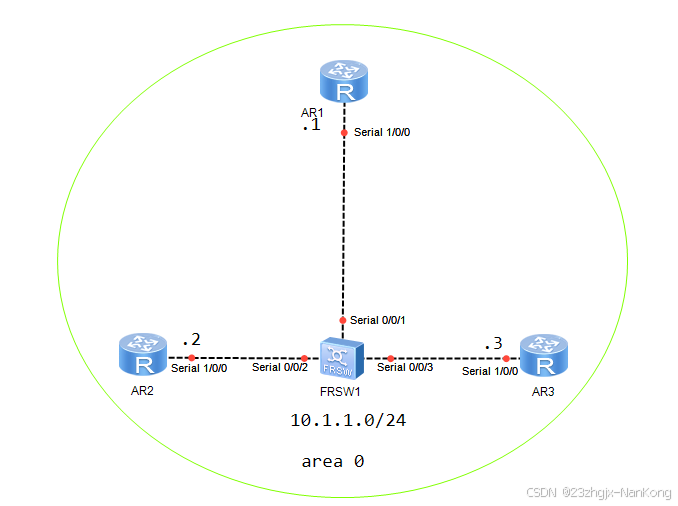

二.实验拓扑

实验目的：
1. 控制OSPF DR的选举
2. 修改OSPF的网络类型

实验步骤：
1. 帧中继设备的配置
2. 设备重命名以及IP地址的配置
3. 运行OSPF
4. 实验调试

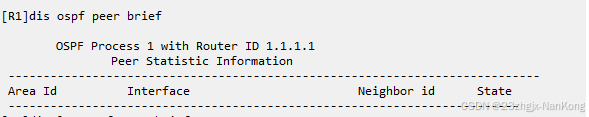

(1).在R1上查看OSPF的邻接关系//
[R1]display ospf peer brief

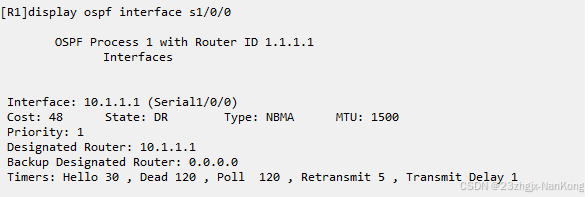

(2).查看R1的OSPF的接口状态//
[R1]display ospf interface s0/0/0

(3).配置单播建立邻居
peer 10.1.1.2

(4).配置R1为DR，不选择BDR
ospf dr-priority 0

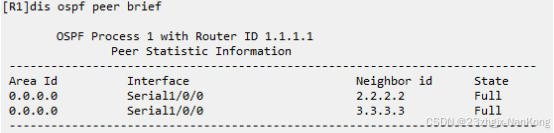

(5).在R1上查看OSPF的邻接关系//
display ospf peer brief

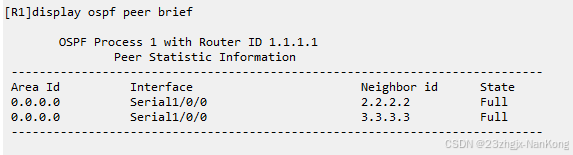

(6).删除(3)(4)的配置，并配置网络类型
为P2MP并查看OSPF的邻居关系状态

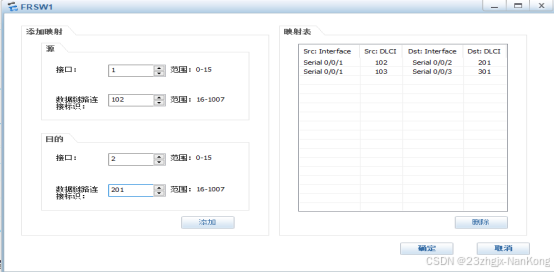

1.帧中继的配置

注意：帧中继的配置要在拓扑搭建前配置好，设备启动后无需进行任何配置。

2.配置命令

R1命令

<Huawei>sy
[Huawei]un in e

[Huawei]sys R1
[R1]int s1/0/0
[R1-Serial1/0/0]link-protocol fr
[R1-Serial1/0/0]fr map ip 10.1.1.2 102 broadcast
[R1-Serial1/0/0]fr map ip 10.1.1.3 103 broadcast
[R1-Serial1/0/0]ip add 10.1.1.1 24
[R1-Serial1/0/0]q
[R1]int LoopBack 0
[R1-LoopBack0]ip address 1.1.1.1 24
[R1-LoopBack0]q
[R1]ospf router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 1.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q

[R1]ospf
[R1-ospf-1]peer 10.1.1.2
[R1-ospf-1]peer 10.1.1.3 #建立单播邻居

[R1]ospf
[R1-ospf-1]undo peer 10.1.1.2 #删除邻居
[R1-ospf-1]undo peer 10.1.1.3 #删除邻居
[R1-ospf-1]q

[R1]int s1/0/0
[R1-Serial1/0/0]ospf network-type p2mp #修改网络类型

R2命令

<Huawei>sy
[Huawei]un in e

[Huawei]sys R2

[R2]int s1/0/0
[R2-Serial1/0/0]link-protocol fr
[R2-Serial1/0/0]fr map ip 10.1.1.1 201 broadcast
[R2-Serial1/0/0]ip address 10.1.1.2 24
[R2-Serial1/0/0]q
[R2]int LoopBack 0
[R2-LoopBack0]ip address 2.2.2.2 24
[R2-LoopBack0]q
[R2]ospf router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 2.2.2.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]peer 10.1.1.1
[R2-ospf-1]

[R2-ospf-1]int s1/0/0
[R2-Serial1/0/0]ospf dr-priority 0
[R2-Serial1/0/0]q

R3命令

<Huawei>sy
[Huawei]un in e

[Huawei]sys R3

[R3]int s1/0/0
[R3-Serial1/0/0]link-protocol fr
[R3-Serial1/0/0]fr map ip 10.1.1.1 301 broadcast
[R3-Serial1/0/0]ip add 10.1.1.3 24
[R3-Serial1/0/0]q
[R3]int LoopBack 0
[R3-LoopBack0]ip address 3.3.3.3 24
[R3-LoopBack0]q
[R3]ospf router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 3.3.3.3 0.0.0.255
[R3-ospf-1-area-0.0.0.0]network 10.1.1.0 0.0.0.255
[R3-ospf-1-area-0.0.0.0]q

[R3]ospf
[R3-ospf-1]peer 10.1.1.1
[R3-ospf-1]int S1/0/0
[R3-Serial1/0/0]ospf dr-priority 0
