U型槽微带贴片天线理论

一、贴片天线尺寸计算 （MATLAB）

f=2.45e9;     %工作频率
er=3.55;      %介电常数
h=1.524e-3;   %介质板高度

c=3e8;
W=c/(2*f)*sqrt(2/(er+1));  %贴片宽度
ereff=(er+1)/2+(er-1)/2*(1+12*(h/W))^(-0.5);
d1=(0.412*(ereff+0.3)*(W/h+0.264)*h)/((ereff-0.258)*(W/h+0.8));
Leff=c/(2*f*sqrt(ereff));
L=Leff-2*d1;
Lgnd=L+6*h;
Wgnd=W+6*h;

%Probe feed          同轴馈电
er1=(er+1)/2+(er-1)/2*(1+12*h/L)^(-0.5);
Xf=L/2-L/(2*sqrt(er1));  %馈电位置

%Microstrip feed      微带线馈电
Lambda_0=c/f;
if    (W<=Lambda_0)
       G=W^2/(90*Lambda_0^2);
else
       G=W^2/(120*Lambda_0^2);
end

Yin=2*G;
Rin=1/Yin;
ZT0=sqrt(Rin*50);    %微带线电阻值

二、U型槽贴片天线

        扩展贴片天线带宽的方法：增加基板厚度、选择介电常数较低的基板、使用 L 型探针馈电方式、改变贴片形状（开U型槽）、采用叠层结构。

        原理：通过在原贴片上开出 U 型槽，从而改变电流路径，使得 U 型槽能够产生与原贴片谐振频率比较接近的谐振频率点。两个相近谐振频率点的组合即可展宽贴片的工作带宽。

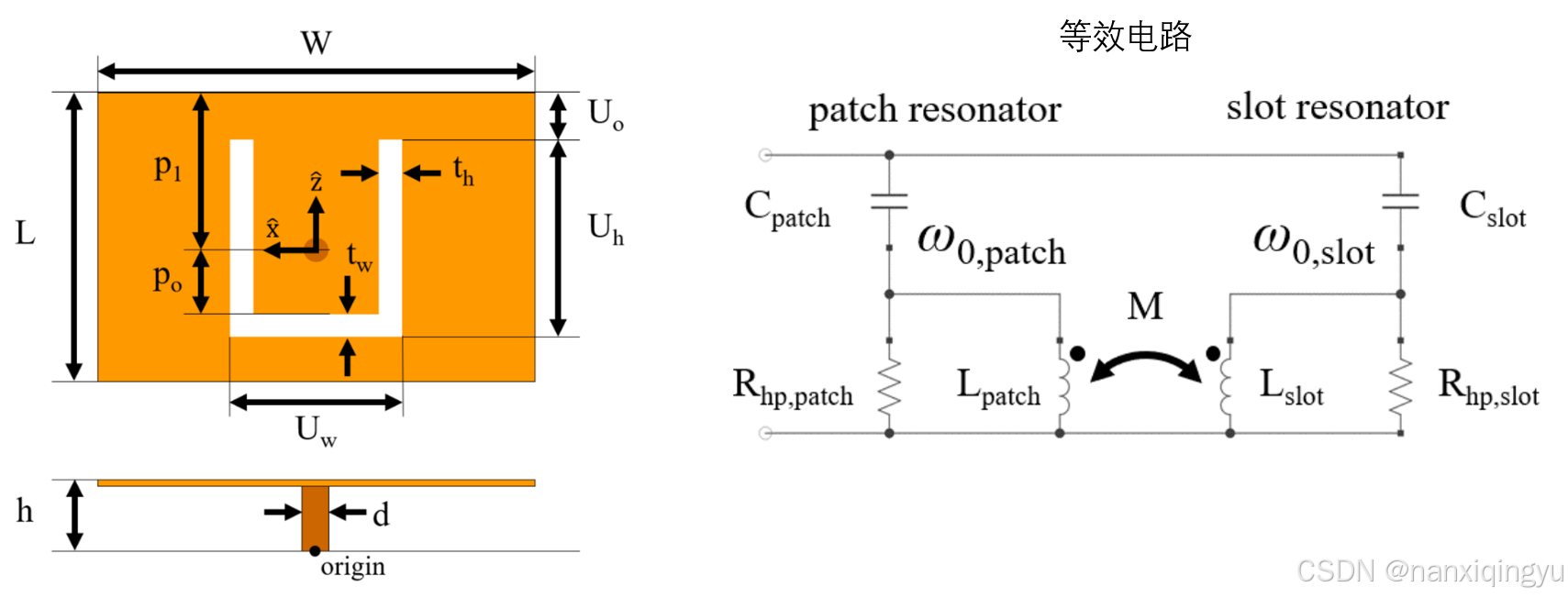

         U型槽贴片天线可等效为贴片谐振器( patch resonator)和U型槽谐振器(slot resonator）的组合，其等效电路如上图所示：贴片等效为电容Cpatch、电阻Rhp,patch和电感Lpatch组成的高通RLC谐振电路 （其中不考虑同轴 其中不考虑同轴探针馈电所引入的电感）；类似地，U形槽等效为电容Cslot、电阻 Rhp,slot和电感Lslot组成的高通RLC谐振电路。

        U型槽贴片则等效为两个谐振电路的并联，其中M表示贴片与U型槽间互耦引入的互感：

        实际设计中，U型槽贴片天线的两个谐振频率点可以由下式计算得出：
