【JokerのZYNQ7020】DNA_PORT。

软件环境：vivado 2017.4        硬件平台：XC7Z020

---

说起FPGA端最常用、最直接的加密手段，大概就是利用每个芯片独有的ID号 + 加密算法了，所以今天这篇，就来简单提一下如何获取7系列的每个芯片的DNA号。至于为什么说是7系列，是为了与ultrascale的方法区别开，在ultrascale下，这个码是96 bit的，而在7系列及以前，是57 bit的。

第一种方法是利用JTAG。

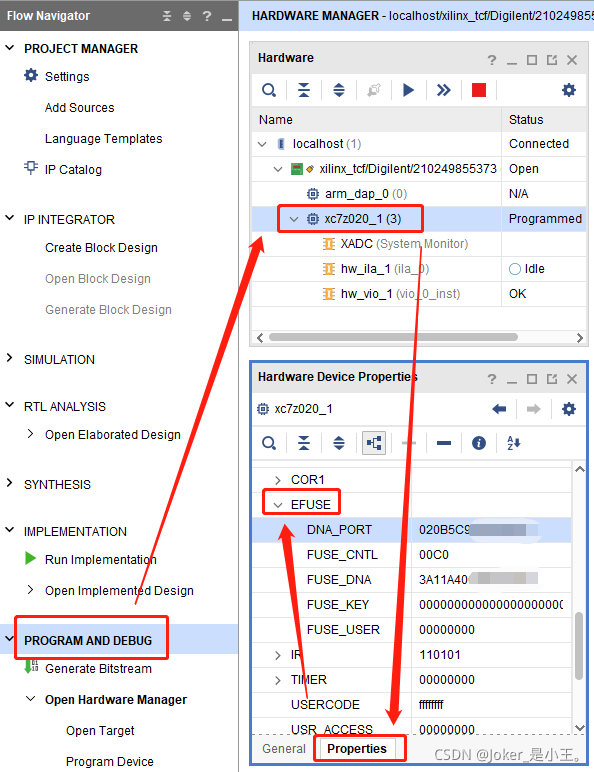

 点击左侧的PROGRAM AND DEBUG后，利用JTAG连接板卡，在识别出的PL芯片型号上单击，再在下方点击Properties，属性中找到EFUSE，子项目中比较关心其中两个，一个是DNA_PORT，另一个是FUSE_DNA，接下来说下这两个的关系。

 1.Fuse_DNA 是 7 系列和 Zynq 设备中的 64 位唯一标识符;

2.DNA_PORT 是一个 57 位值，最多可与 32 个设备共享；

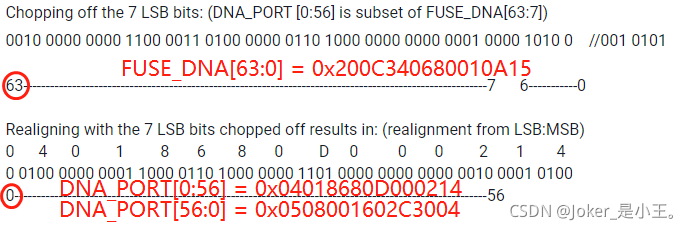

3.DNA_PORT [0:56] 与 FUSE_DNA [63:7] 对齐，注意括号里MSB和LSB方向，举例如下。

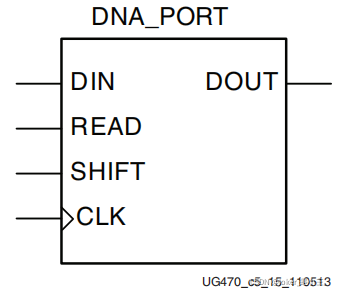

 接下来说一下怎么读，读取方法是利用DNA_PORT原语，参考手册UG470。

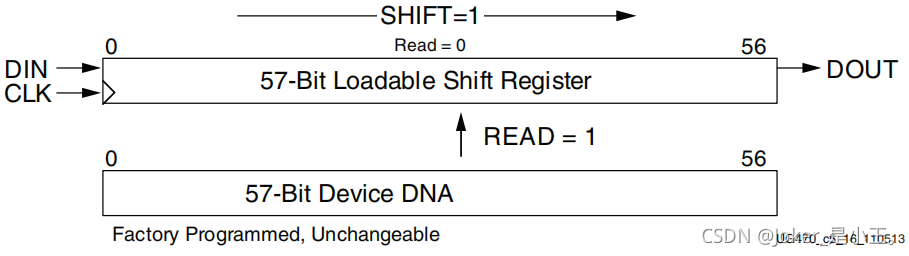

读取过程示意如下。

当READ = 1时，将FUSE 寄存器中的DNA值压入移位寄存器，而后将READ清0将SHIFT置1，DNA的值会依次从DOUT口移出，将DIN的值依次移入，最先从移位寄存器出来的是MSB，需要注意。

上代码。

module DNA_Port_read(

    input               sys_clk,
    input 				sys_rst_n

    //input dna_read_vio
);
    wire                dna_read_vio;
	reg     [1:0]       dna_read_en;
	reg     [7:0]       dna_cnt;

    wire    [56:0]      dna_data;
    wire                dna_valid;

    reg     [56:0]      dna_reg;
    wire                dna_dout;
    wire                dna_read;
    wire                dna_shift;


    vio_0 vio_0_inst (
      .clk(sys_clk),                // input wire clk
      .probe_out0(dna_read_vio)  // output wire [0 : 0] probe_out0
    );

   DNA_PORT #(
      .SIM_DNA_VALUE(57'h1234567AABBCCDD)  // Specifies a sample 57-bit DNA value for simulation
   )
   DNA_PORT_inst (
      .DOUT(dna_dout),   // 1-bit output: DNA output data.
      .CLK(sys_clk),     // 1-bit input: Clock input.
      .DIN(1'b0),     // 1-bit input: User data input pin.
      .READ(dna_read),   // 1-bit input: Active high load DNA, active low read input.
      .SHIFT(dna_shift)  // 1-bit input: Active high shift enable input.
   );

    always@(posedge sys_clk)
    begin
		if(!sys_rst_n)
			dna_read_en <= 2'd0;
		else
			dna_read_en <= {dna_read_en[0:0],dna_read_vio};
    end

    reg [7:0] dna_cnt_state;
	always@(posedge sys_clk)
	begin
		if(!sys_rst_n)
		begin
			dna_cnt <= 8'd0;
			dna_cnt_state <= 8'd0;
		end
		else
		begin
			case(dna_cnt_state)
			8'd0:begin
				if(dna_read_en == 2'b10)
					dna_cnt_state <= 8'd1;
			end
			8'd1:begin
				dna_cnt <= dna_cnt + 1'b1;
				if(dna_cnt == 8'd99)
					dna_cnt_state <= 8'd2;
			end
			8'd2:begin
				dna_cnt <= 8'd0;
				dna_cnt_state <= 8'd0;
			end
			endcase
		end
	end

    always @ (posedge sys_clk)
    begin
		if(!sys_rst_n)
		begin
			dna_reg[56:0] <= 57'd0;
		end
		else
		begin
			if(dna_shift)
				dna_reg[56:0] <= {dna_reg[55:0],dna_dout};
		end
    end

    assign dna_read = (dna_cnt == 8'd1) ? 1'b1 : 1'b0;
    assign dna_shift = ((dna_cnt >= 8'd10) && (dna_cnt <= (8'd10 + 8'd57 - 8'd1))) ? 1'b1 : 1'b0;

	assign dna_data = dna_reg;
    assign dna_valid = (dna_cnt == 8'd99) ? 1'b1 : 1'b0;


    ila_0 ila_0
    (
        .clk(sys_clk),
        .probe0(dna_data),
        .probe1(dna_valid),
        .probe2(dna_dout),
        .probe3(dna_read),
        .probe4(dna_shift),
        .probe5(dna_reg),
        .probe6(dna_cnt),
        .probe7(dna_read_en)
    );

endmodule

测试中使用vio来触发DNA_PORT的读取，再read信号置位后等待了10个clk，目的是确保DNA_PORT的值加载进了移位寄存器中（当然，这10个clk只是我测试用，不一定非要10个），而后shift拉高，将移位寄存器输出的MSB依次移位进dna_reg中，确保所有数据移出后，最后将valid拉个脉冲，整个读取过程结束。

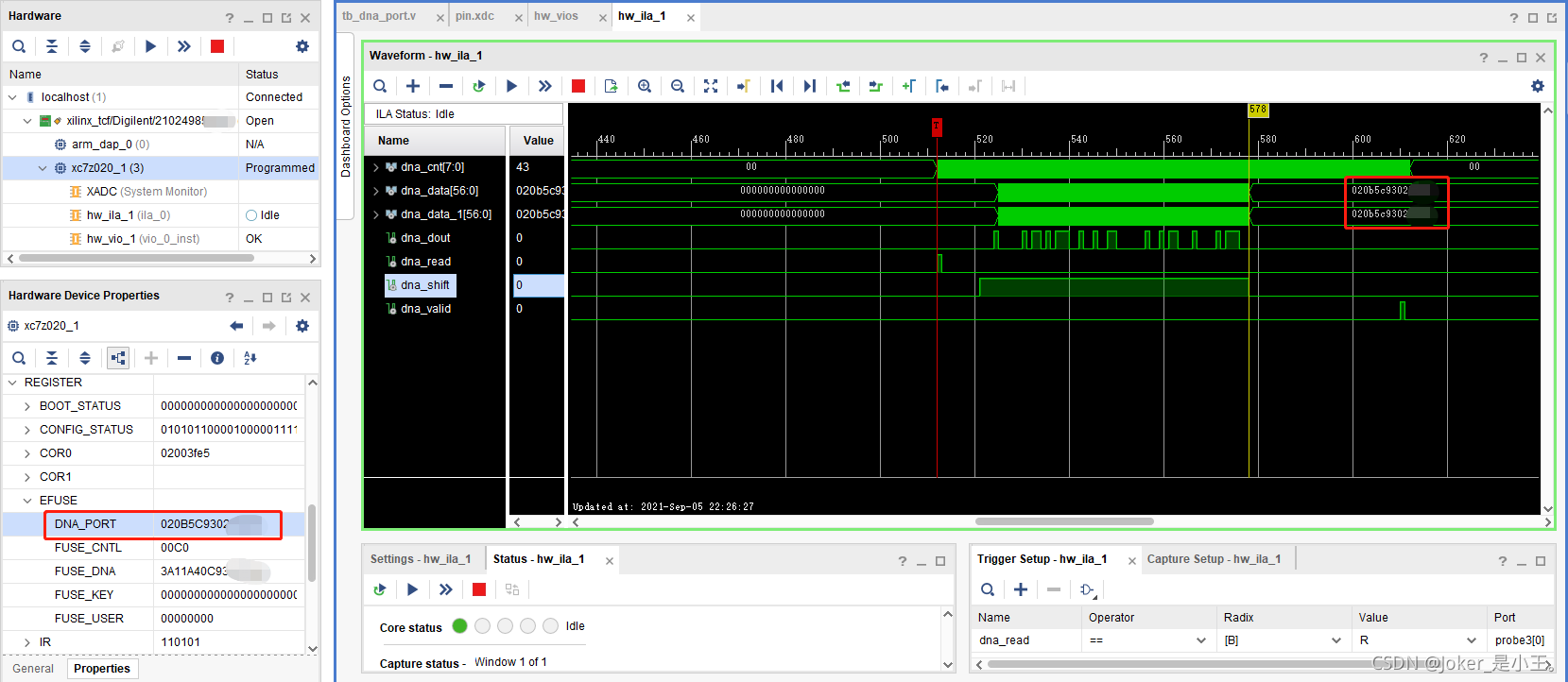

上板测试结果如下。
