UG参数化建模代入ansys workbench进行优化设计的处理步骤

目前我使用的版本为UG10.0，ansys workbench19.1版本。
大家都知道利用ansys中自带的建模工具进行建模操作，比较麻烦，且用的不称手。所以大家更喜欢用UG，SolidWorks进行建模操作，导入到ansys workbench中。下面我就对如何进行参数化建模并导入到ansys workbench中进行优化分析进行步骤说明。

一：ansys workbench与UG无缝连接。

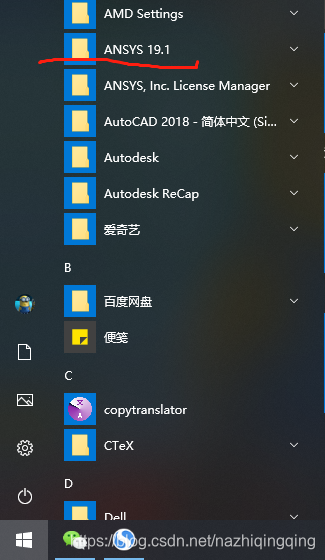

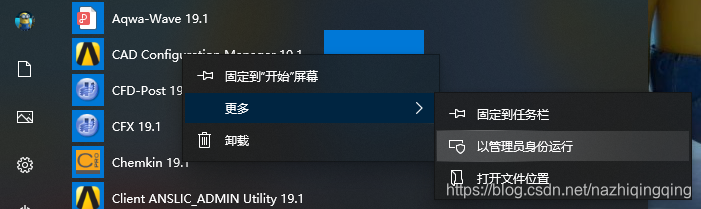

开始→ANSYS19.1→CAD Configuration Manager 19.1（此处应该点击以管理员身份运行）

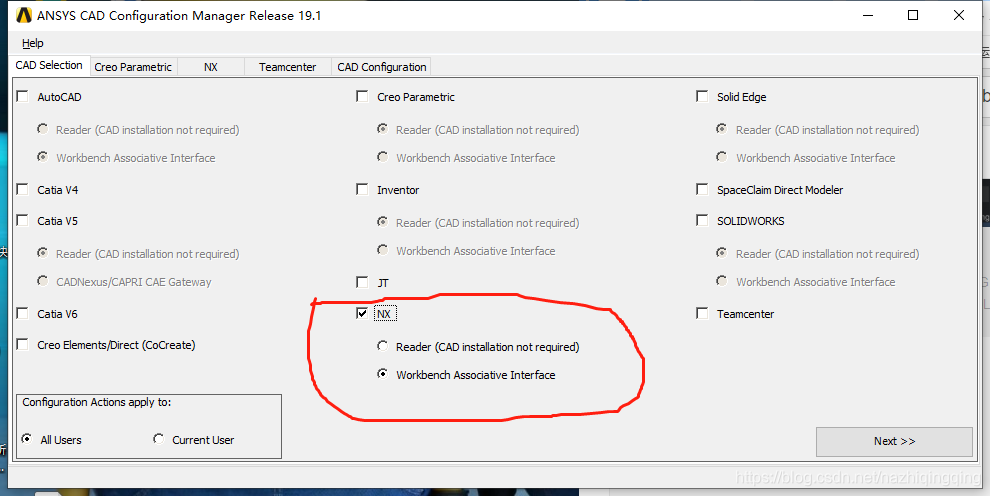

此处点击NX，如果使用其他软件，也可以在前面打√

点击next

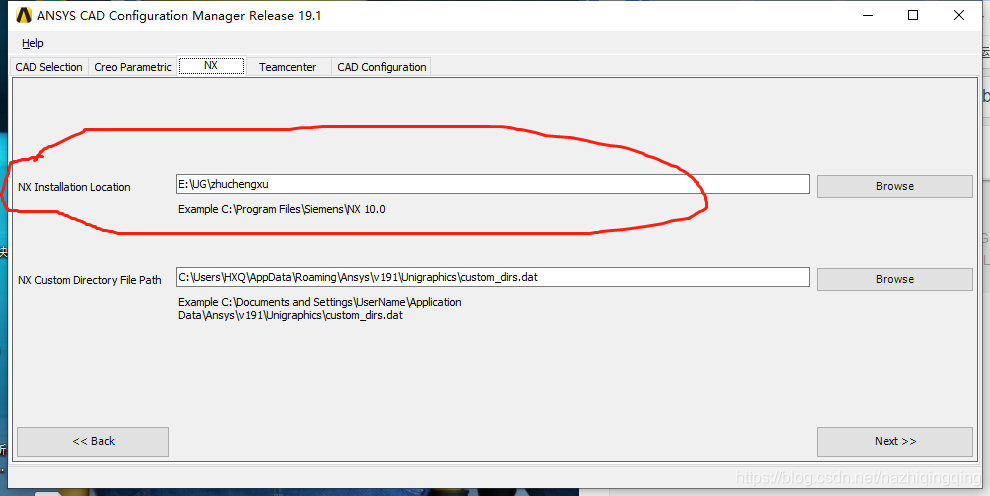

查看UG软件的安装位置是否正确。若错误，则在点击Browse进行更改即可。

点击next
1.界面自动变为CAD Configuration，若没有变为这个，则手动点击即可。
