由于ANSYS中的DesignModeler建模较为不方便，因此大家会在常用的三维建模软件先建立好模型，再导入ANSYSY模块。而在优化设计过程中，需要对尺寸进行参数化，下面介绍在优化设计过程中如何实现模型的参数化，以Solidworks建模为例。

Solidworks建模
ANSYS有自动识别建模软件参数的功能，识别前缀为DS。因此在建模时，需要将要参数化的尺寸重新命名，双击该尺寸，在前名称面加前缀DS，如图。在这里插入图片描述
建立Solidworks与ANSYS链接

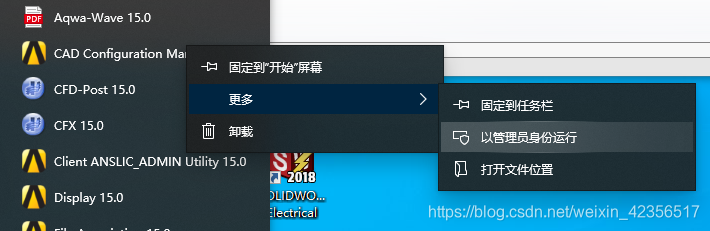

找到CAD configuration Manager,右键以管理员身份打开。
在这里插入图片描述

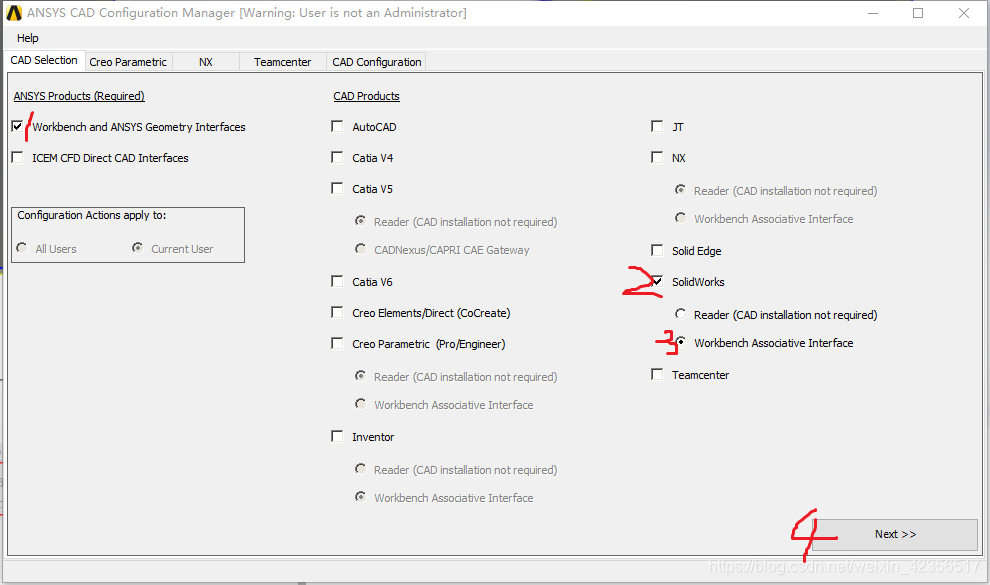

如下图按顺序点击
