认识模块
0.96寸4针OLED屏模块是一种显示屏模块，它包括一个0.96英寸的OLED显示屏和4个引脚。这种OLED屏幕模块通常用于嵌入式系统和小型电子设备中，可以显示文本、图像和其他类型的信息。由于其小尺寸和低功耗，它们也常用于智能手表、健康追踪器和其他便携式设备中。此类模块通常使用SPI或I2C接口进行通信，并且支持多种分辨率和颜色模式。

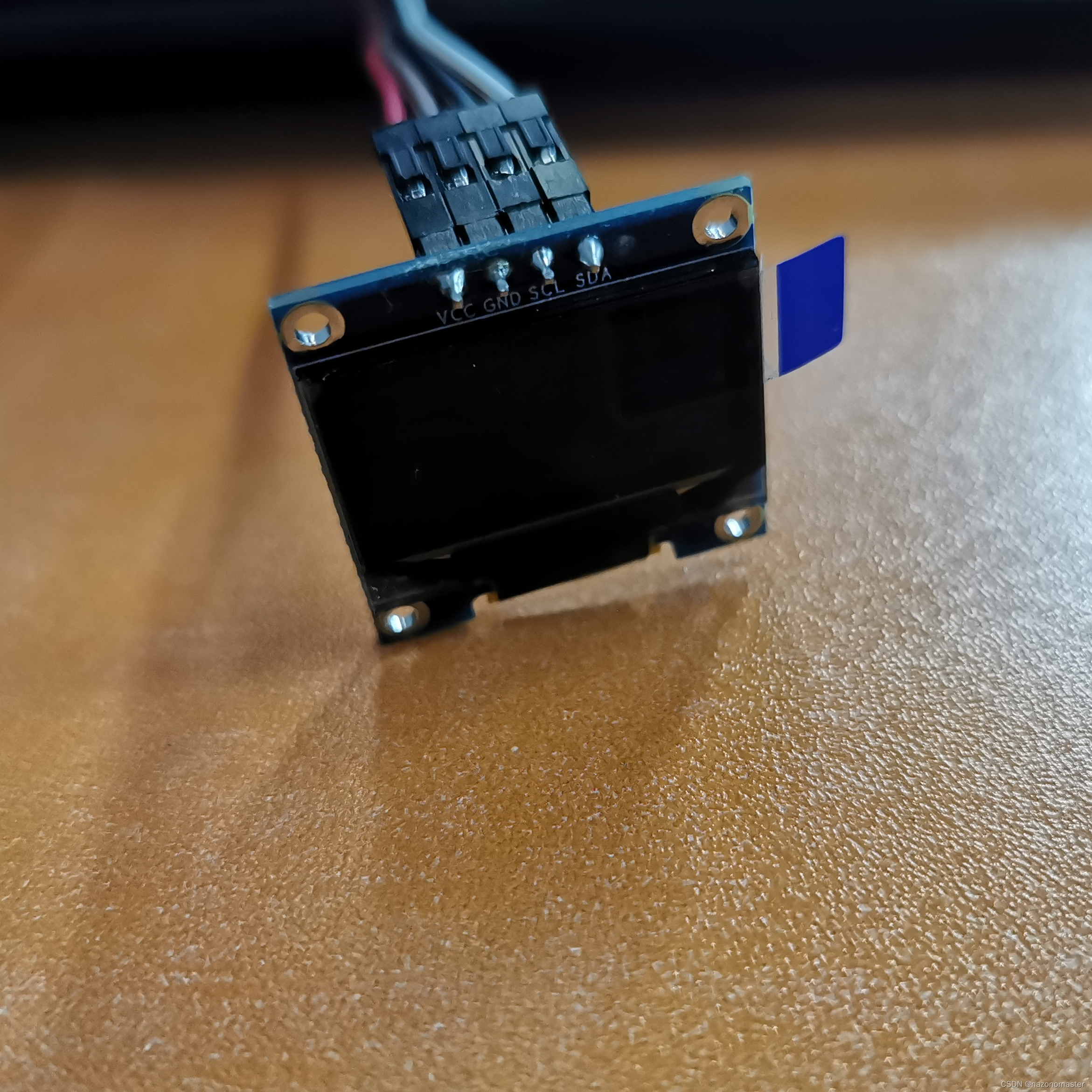

该模块有4个引脚，分别为VCC、GND、SCL和SDA。VCC是电源引脚，用于提供模块的电源，一般是3.3V或5V电源。GND是地引脚，用于提供模块的接地。需要接到负极电源上。SCL是时钟引脚，用于传输数据时的时钟信号。通常需要连接到主控芯片的时钟引脚。SDA是数据引脚，用于传输数据。通常需要连接到主控芯片的数据引脚。在使用I2C接口时，这个引脚也可以被称为SDA（串行数据线）。模块图片如下：

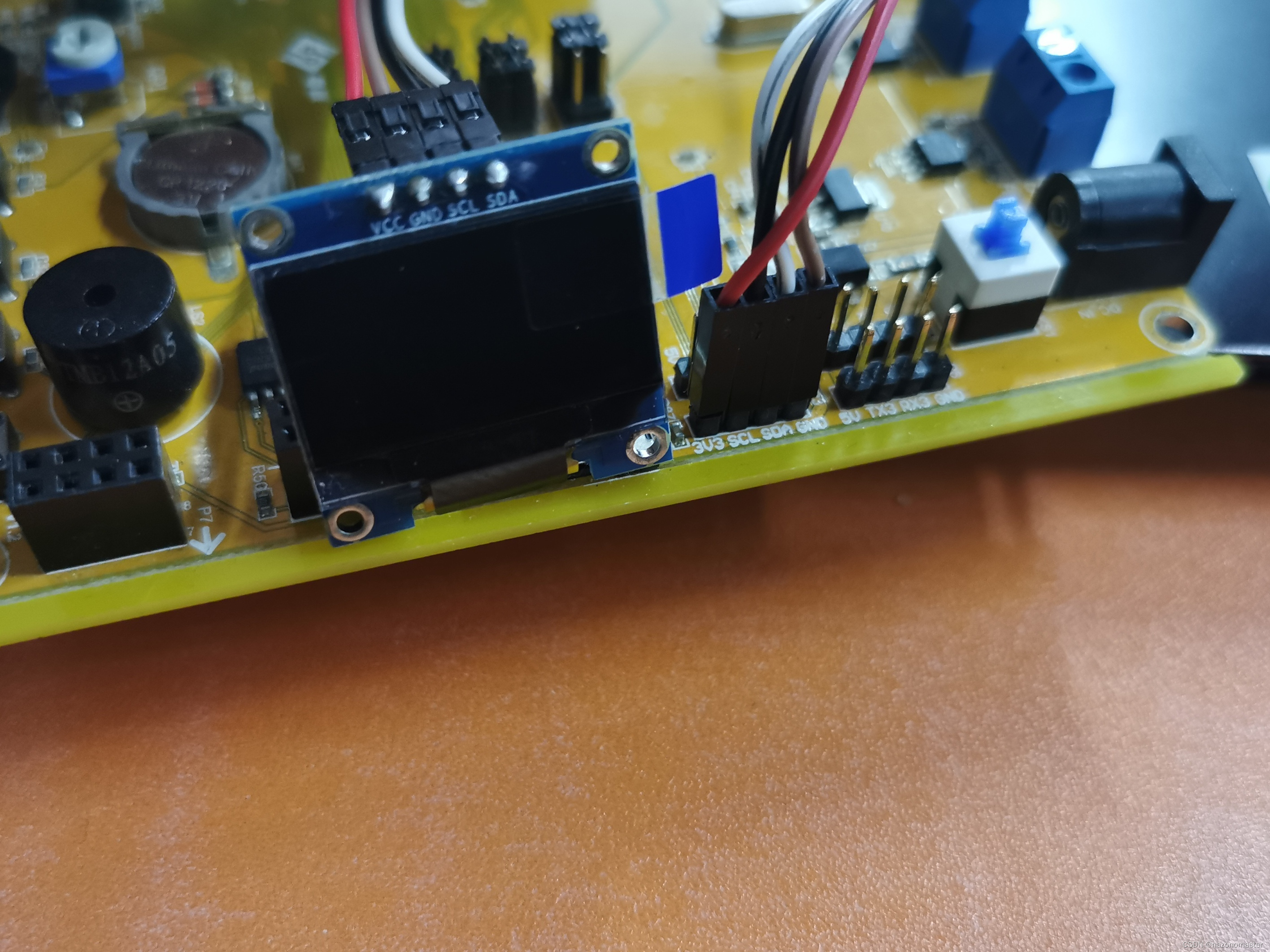

模块与32单片机的连接

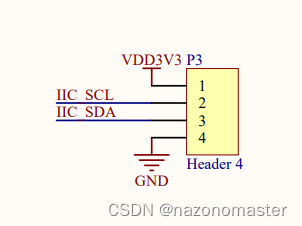

通过查阅资料我们不难找到，P3就是我们需要的引脚。他具有IIC_SCL和IIC_SDA，同时还配备3.3V的电源和地线。我们只需要把模块与他相连即可。
代码实现
在32单片机中使用0.96寸4针OLED屏模块时，需要将单片机的输出信号转化为OLED屏幕可识别的信号。因此，需要使用相应的OLED控制器，通过I2C总线进行通信，将单片机的输出信号转化为OLED屏幕可识别的信号。代码中应定义OLED屏模块的驱动函数，OLED屏模块的驱动程序主要包括以下几个部分：写入函数（用于向OLED发送命令或数据）、清屏函数（用于清除OLED上的所有内容）、显示函数（用于将缓冲区中的内容写入到OLED上）、点亮或熄灭像素点的函数、显示字符或字符串的函数等。最后初始化OLED屏模块，具体步骤为：首先开启GPIOB的时钟；然后设置GPIOB的8、9引脚为输出模式，推挽输出，100MHz速率，上拉；延时200ms，等待OLED屏幕启动；发送OLED的初始化命令序列；最后清空OLED屏幕。由于环境参数是变动的，所以可以考虑将环境参数变量和环境阈值转化为字符串形式再由OLED屏输出。
下面是本次项目用到的关键代码：
OLED部分：
oled.c
#include "oled.h"
#include "stdlib.h"
#include "oledfont.h"
u8 OLED_GRAM[144][8];
//起始信号
void I2C_Start(void)
{
OLED_SDIN_Set();delay(1);
OLED_SCLK_Set();delay(1);
OLED_SDIN_Clr();delay(1);
OLED_SCLK_Clr();delay(1);
}
//结束信号
void I2C_Stop(void)
{
OLED_SCLK_Set();delay(1);
OLED_SDIN_Clr();delay(1);
OLED_SDIN_Set();delay(1);
}
//等待信号响应
void I2C_WaitAck(void) //测数据信号的电平
{
OLED_SCLK_Set();delay(1);
OLED_SCLK_Clr();delay(1);
}
//写入一个字节
void Send_Byte(u8 dat)
{
u8 i;
for(i=0;i<8;i++)
{
OLED_SCLK_Clr();//将时钟信号设置为低电平
delay(1);
if(dat&0x80)//将dat的8位从最高位依次写入
{
OLED_SDIN_Set();delay(1);
}
else
{
OLED_SDIN_Clr();delay(1);
}
OLED_SCLK_Set();//将时钟信号设置为高电平
delay(1);
OLED_SCLK_Clr();//将时钟信号设置为低电平
delay(1);
dat<<=1;
}
}
//发送一个字节
//向SSD1306写入一个字节。
//mode:数据/命令标志 0,表示命令;1,表示数据;
void OLED_WR_Byte(u8 dat,u8 mode)
{
I2C_Start();
Send_Byte(0x78);
I2C_WaitAck();
if(mode){Send_Byte(0x40);}
else{Send_Byte(0x00);}
I2C_WaitAck();
Send_Byte(dat);
I2C_WaitAck();
I2C_Stop();
}
//更新显存到OLED
void OLED_Refresh(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
OLED_WR_Byte(0xb0+i,OLED_CMD); //设置行起始地址
OLED_WR_Byte(0x00,OLED_CMD); //设置低列起始地址
OLED_WR_Byte(0x10,OLED_CMD); //设置高列起始地址
for(n=0;n<128;n++)
OLED_WR_Byte(OLED_GRAM[n][i],OLED_DATA);
}
}
//清屏函数
void OLED_Clear(void)
{
u8 i,n;
for(i=0;i<8;i++)
{
for(n=0;n<128;n++)
{
OLED_GRAM[n][i]=0;//清除所有数据
}
}
OLED_Refresh();//更新显示
}
//画点
//x:0~127
//y:0~63
void OLED_DrawPoint(u8 x,u8 y)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
OLED_GRAM[x][i]|=n;
}
//清除一个点
//x:0~127
//y:0~63
void OLED_ClearPoint(u8 x,u8 y)
{
u8 i,m,n;
i=y/8;
m=y%8;
n=1<<m;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
OLED_GRAM[x][i]|=n;
OLED_GRAM[x][i]=~OLED_GRAM[x][i];
}
//在指定位置显示一个字符,包括部分字符
//x:0~127
//y:0~63
//size:选择字体 12/16/24
//取模方式 逐列式
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1)
{
u8 i,m,temp,size2,chr1;
u8 y0=y;
size2=(size1/8+((size1%8)?1:0))*(size1/2); //得到字体一个字符对应点阵集所占的字节数
chr1=chr-' '; //计算偏移后的值
for(i=0;i<size2;i++)
{
if(size1==12)
{temp=asc2_1206[chr1][i];} //调用1206字体
else if(size1==16)
{temp=asc2_1608[chr1][i];} //调用1608字体
else if(size1==24)
{temp=asc2_2412[chr1][i];} //调用2412字体
else return;
for(m=0;m<8;m++) //写入数据
{
if(temp&0x80)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp<<=1;
y++;
if((y-y0)==size1)
{
y=y0;
x++;
break;
}
}
}
}
//显示字符串
//x,y:起点坐标
//size1:字体大小
//*chr:字符串起始地址
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1)
{
while((*chr>=' ')&&(*chr<='~'))//判断是不是非法字符!
{
OLED_ShowChar(x,y,*chr,size1);
x+=size1/2;
if(x>128-size1) //换行
{
x=0;
y+=2;
}
chr++;
}
}
//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//取模方式 列行式
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1)
{
u8 i,m,n=0,temp,chr1;
u8 x0=x,y0=y;
u8 size3=size1/8;
while(size3--)
{
chr1=num*size1/8+n;
n++;
for(i=0;i<size1;i++)
{
if(size1==16)
{temp=Hzk1[chr1][i];}//调用16*16字体
else if(size1==24)
{temp=Hzk2[chr1][i];}//调用24*24字体
else if(size1==32)
{temp=Hzk3[chr1][i];}//调用32*32字体
else if(size1==64)
{temp=Hzk4[chr1][i];}//调用64*64字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp>>=1;
y++;
}
x++;
if((x-x0)==size1)
{x=x0;y0=y0+8;}
y=y0;
}
}
}
//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//取模方式 列行式
void OLED_ShowChinese2(u8 x,u8 y,u8 num,u8 size1)
{
u8 i,m,n=0,temp,chr1;
u8 x0=x,y0=y;
u8 size3=size1/8;
while(size3--)
{
chr1=num*size1/8+n;
n++;
for(i=0;i<size1;i++)
{
if(size1==16)
{temp=Hzk5[chr1][i];}//调用16*16字体
else if(size1==24)
{temp=Hzk2[chr1][i];}//调用24*24字体
else if(size1==32)
{temp=Hzk3[chr1][i];}//调用32*32字体
else if(size1==64)
{temp=Hzk4[chr1][i];}//调用64*64字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp>>=1;
y++;
}
x++;
if((x-x0)==size1)
{x=x0;y0=y0+8;}
y=y0;
}
}
}
//显示汉字
//x,y:起点坐标
//num:汉字对应的序号
//取模方式 列行式
void OLED_ShowChinese3(u8 x,u8 y,u8 num,u8 size1)
{
u8 i,m,n=0,temp,chr1;
u8 x0=x,y0=y;
u8 size3=size1/8;
while(size3--)
{
chr1=num*size1/8+n;
n++;
for(i=0;i<size1;i++)
{
if(size1==16)
{temp=Hzk6[chr1][i];}//调用16*16字体
else return;
for(m=0;m<8;m++)
{
if(temp&0x01)OLED_DrawPoint(x,y);
else OLED_ClearPoint(x,y);
temp>>=1;
y++;
}
x++;
if((x-x0)==size1)
{x=x0;y0=y0+8;}
y=y0;
}
}
}
//OLED的初始化
void OLED_Init(void)
{
GPIO_InitTypeDef GPIO_InitStructure;
RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOB,ENABLE);//使能PORTA~E,PORTG时钟
//GPIO初始化设置
GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8|GPIO_Pin_9;
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;//普通输出模式
GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;//推挽输出
GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;//100MHz
GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;//上拉
GPIO_Init(GPIOB, &GPIO_InitStructure);//初始化
delay_ms(200);
OLED_WR_Byte(0xAE,OLED_CMD);//--关闭OLED面板
OLED_WR_Byte(0x00,OLED_CMD);//---设置低列地址
OLED_WR_Byte(0x10,OLED_CMD);//---设置高列地址
OLED_WR_Byte(0x40,OLED_CMD);//--设置起始行地址 设置映射 RAM 显示起始行 (0x00~0x3F)
OLED_WR_Byte(0x81,OLED_CMD);//--设置对比度控制寄存器
OLED_WR_Byte(0xCF,OLED_CMD);// 设置 SEG 输出电流亮度
OLED_WR_Byte(0xA1,OLED_CMD);//--设置 SEG/列映射 0xa0左右反置 0xa1正常
OLED_WR_Byte(0xC8,OLED_CMD);//设置 COM/行扫描方向 0xc0上下反置 0xc8正常
OLED_WR_Byte(0xA6,OLED_CMD);//--设置正常显示
OLED_WR_Byte(0xA8,OLED_CMD);//--设置复用比（1 到 64）
OLED_WR_Byte(0x3f,OLED_CMD);//--1/64 duty
OLED_WR_Byte(0xD3,OLED_CMD);//-设置显示偏移量 移位映射 RAM 计数器 (0x00~0x3F)
OLED_WR_Byte(0x00,OLED_CMD);//-不抵消
OLED_WR_Byte(0xd5,OLED_CMD);//--设置显示时钟分频比/振荡器频率
OLED_WR_Byte(0x80,OLED_CMD);//--设置分频比，设置时钟为 100 帧/秒
OLED_WR_Byte(0xD9,OLED_CMD);//--设置预充电期
OLED_WR_Byte(0xF1,OLED_CMD);//将预充电设置为 15 个时钟，将放电设置为 1 个时钟
OLED_WR_Byte(0xDA,OLED_CMD);//--设置 com 引脚硬件配置
OLED_WR_Byte(0x12,OLED_CMD);
OLED_WR_Byte(0xDB,OLED_CMD);//--设置 vcomh
OLED_WR_Byte(0x40,OLED_CMD);//设置 VCOM 取消选择级别
OLED_WR_Byte(0x20,OLED_CMD);//-设置页面寻址模式（0x00/0x01/0x02）
OLED_WR_Byte(0x02,OLED_CMD);//
OLED_WR_Byte(0x8D,OLED_CMD);//--设置电荷泵启用/禁用
OLED_WR_Byte(0x14,OLED_CMD);//--设置（0x10）禁用
OLED_WR_Byte(0xA4,OLED_CMD);// 禁用整个显示 (0xa4/0xa5)
OLED_WR_Byte(0xA6,OLED_CMD);// 禁用反向显示 (0xa6/a7)
OLED_WR_Byte(0xAF,OLED_CMD);
OLED_Clear();
}
oled.h
#ifndef __OLED_H
#define __OLED_H
#include "sys.h"
#include "stdlib.h"
#include "delay.h"
//-----------------OLED端口定义----------------
#define OLED_SCLK_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_8)//SCL
#define OLED_SCLK_Set() GPIO_SetBits(GPIOB,GPIO_Pin_8)
#define OLED_SDIN_Clr() GPIO_ResetBits(GPIOB,GPIO_Pin_9)//DIN
#define OLED_SDIN_Set() GPIO_SetBits(GPIOB,GPIO_Pin_9)
#define OLED_CMD 0 //写命令
#define OLED_DATA 1 //写数据
#define u8 unsigned char
#define u32 unsigned int
void OLED_ClearPoint(u8 x,u8 y);
void OLED_ColorTurn(u8 i);
void OLED_DisplayTurn(u8 i);
void I2C_Start(void);
void I2C_Stop(void);
void I2C_WaitAck(void);
void Send_Byte(u8 dat);
void OLED_WR_Byte(u8 dat,u8 cmd);
void OLED_DisPlay_On(void);
void OLED_DisPlay_Off(void);
void OLED_Refresh(void);
void OLED_Clear(void);
void OLED_DrawPoint(u8 x,u8 y);
void OLED_DrawLine(u8 x1,u8 y1,u8 x2,u8 y2);
void OLED_DrawCircle(u8 x,u8 y,u8 r);
void OLED_ShowChar(u8 x,u8 y,u8 chr,u8 size1);
void OLED_ShowString(u8 x,u8 y,u8 *chr,u8 size1);
void OLED_ShowNum(u8 x,u8 y,u32 num,u8 len,u8 size1);
void OLED_ShowChinese(u8 x,u8 y,u8 num,u8 size1);
void OLED_ShowChinese2(u8 x,u8 y,u8 num,u8 size1);
void OLED_ShowChinese3(u8 x,u8 y,u8 num,u8 size1);
void OLED_ScrollDisplay(u8 num,u8 space);
void OLED_WR_BP(u8 x,u8 y);
void OLED_ShowPicture(u8 x0,u8 y0,u8 x1,u8 y1,u8 BMP[]);
void OLED_Init(void);
#endif
oledfont.h
#ifndef __OLEDFONT_H
#define __OLEDFONT_H
//常用ASCII表
//偏移量32
//ASCII字符集
//偏移量32
//大小:12*6
/************************************6*8的点阵************************************/
//12*12 ASCII字符集点阵
const unsigned char asc2_1206[95][12]={
{0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*" ",0*/
{0x00,0x00,0x00,0x00,0x3F,0x40,0x00,0x00,0x00,0x00,0x00,0x00},/*"!",1*/
{0x00,0x00,0x30,0x00,0x40,0x00,0x30,0x00,0x40,0x00,0x00,0x00},/*""",2*/
{0x09,0x00,0x0B,0xC0,0x3D,0x00,0x0B,0xC0,0x3D,0x00,0x09,0x00},/*"#",3*/
{0x18,0xC0,0x24,0x40,0x7F,0xE0,0x22,0x40,0x31,0x80,0x00,0x00},/*"$",4*/
{0x18,0x00,0x24,0xC0,0x1B,0x00,0x0D,0x80,0x32,0x40,0x01,0x80},/*"%",5*/
{0x03,0x80,0x1C,0x40,0x27,0x40,0x1C,0x80,0x07,0x40,0x00,0x40},/*"&",6*/
{0x10,0x00,0x60,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00,0x00},/*"'",7*/
{0x00,0x00,0x00,0x00,0x00,0x00,0x1F,0x80,0x20,0x40,0x40,0x20},/*"(",8*/
{0x00,0x00,0x40,0x20,0x20,0x40,0x1F,0x80,0x00,0x00,0x00,0x00},/*")",9*/
{0x09,0x00,0x06,0x00,0x1F,0x80,0x06,0x00,0x09,0x00,0x00,0x00},/*"*",10*/
{0x04,0x00,0x04,0x00,0x3F,0x80,0x04,0x00
