文章描述了一种基于STM32微控制器的系统，该系统使用按键修改不同传感器（如温度、烟雾和CO浓度）的阈值，并通过LED和OLED显示屏反馈状态。当空气质量指标超过预设阈值时，系统会触发报警。此外，按键4用于控制OLED显示当前的空气质量等级和可调整的阈值类型。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

按键修改阈值功能

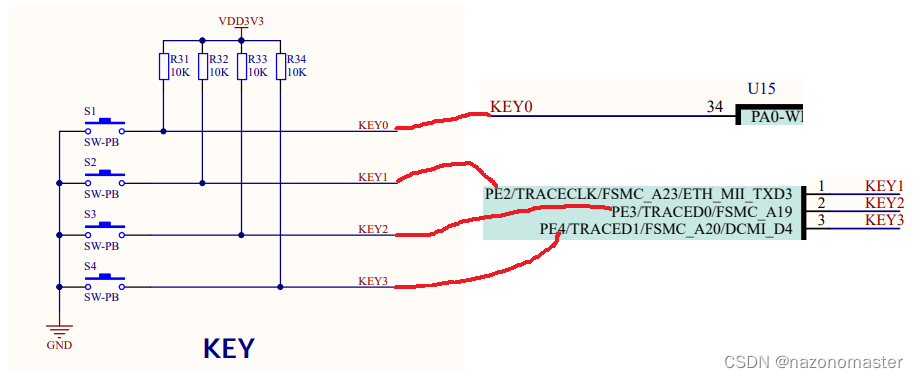

要使用按键，首先要定义按键。通过查阅资料，可知按键的引脚如图所示：按键1（S1）通过KEY0与PA0连接，按键2（S2）通过KEY1与PE2连接，按键3（S3）通过KEY2与PE3连接，按键4（S4）通过KEY3与PE4连接。

按键引脚

key.c

这段代码主要是对四个按键进行了初始化配置，使其能够进行读取输入操作。

#include "key.h"

void Key_Init()
{
	GPIO_InitTypeDef  GPIO_InitStructure;

	/*四个按键*/
	/* GPIOA 引脚的时钟使能  */
	RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

	/* 配置PA0引脚为输出模式 s1*/
	GPIO_InitStructure.GPIO_Pin 	= GPIO_Pin_0;			//配置的引脚
	GPIO_InitStructure.GPIO_Mode 	= GPIO_Mode_IN;		    //输入模式
	GPIO_InitStructure.GPIO_OType 	= GPIO_OType_PP;		//推挽模式
	GPIO_InitStructure.GPIO_Speed 	= GPIO_Speed_100MHz;	//速度为100MHz
	GPIO_InitStructure.GPIO_PuPd 	= GPIO_PuPd_NOPULL;		//上下拉电阻：无上下拉电阻
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	/* 配置PE2引脚为输出模式 s2*/
	GPIO_InitStructure.GPIO_Pin 	= GPIO_Pin_2;			//配置的引脚
	GPIO_InitStructure.GPIO_Mode 	= GPIO_Mode_IN;		    //输入模式
	GPIO_InitStructure.GPIO_OType 	= GPIO_OType_PP;		//推挽模式
	GPIO_InitStructure.GPIO_Speed 	= GPIO_Speed_100MHz;	//速度为100MHz
	GPIO_InitStructure.GPIO_PuPd 	= GPIO_PuPd_NOPULL;		//上下拉电阻：无上下拉电阻
	GPIO_Init(GPIOE, &GPIO_InitStructure);

	/* 配置PE3引脚为输出模式 s3*/
	GPIO_InitStructure.GPIO_Pin 	= GPIO_Pin_3;			//配置的引脚
	GPIO_InitStructure.GPIO_Mode 	= GPIO_Mode_IN;		    //输入模式
	GPIO_InitStructure.GPIO_OType 	= GPIO_OType_PP;		//推挽模式
	GPIO_InitStructure.GPIO_Speed 	= GPIO_Speed_100MHz;	//速度为100MHz
	GPIO_InitStructure.GPIO_PuPd 	= GPIO_PuPd_NOPULL;		//上下拉电阻：无上下拉电阻
	GPIO_Init(GPIOE, &GPIO_Init
