R86S使用万兆猫棒Openwrt配置上网及IPTV方法(江苏IPOE拨号) 以及抓取组播地址方法

1：首先确保自己已经获得LOID等光猫参数刷入猫棒了.以及上网的VLAN，IPTV组拨VLAN,和单播VLAN编号.光猫中获取，或者直接找运营商小哥要，这些参数，只要有光猫超级账号，就可以自己获取，不再详述，以及openwrt 已经安装igmpprox插件和udpxy组播转单播插件，以及注释掉

/etc/config/igmpprox/

上面配置中的内容，基于Lean openwrt 编译出来的系统，因为打开后，系统日志中会一直报错，但能正常使用。

2：把猫棒插入R86S，eth3或者eth4，我插在了eth3,如下图.

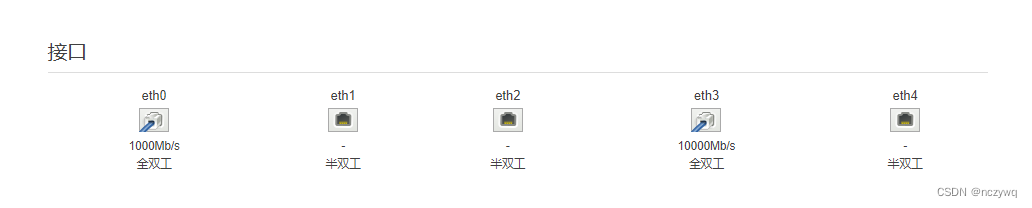

3：确保openwrt已经正确识别万兆猫棒。

4：进入 网络 - 接口 - LAN

5：物理设置 中钩上 桥接接口 选择自定义接口，我所在地区IPTV组拨和单播VLAN分别是43和40，所以自定义接口中，我填写如下

eth3.43 eth3.40

   中间使用空格隔开

6：物理设置中的  不启用 IGMP 嗅探 。很奇怪很多视频都要启用，我的启用后视频一卡一卡的，不启用，反而正常了。

7：防火墙设置 也使用lan口默认的防火墙。

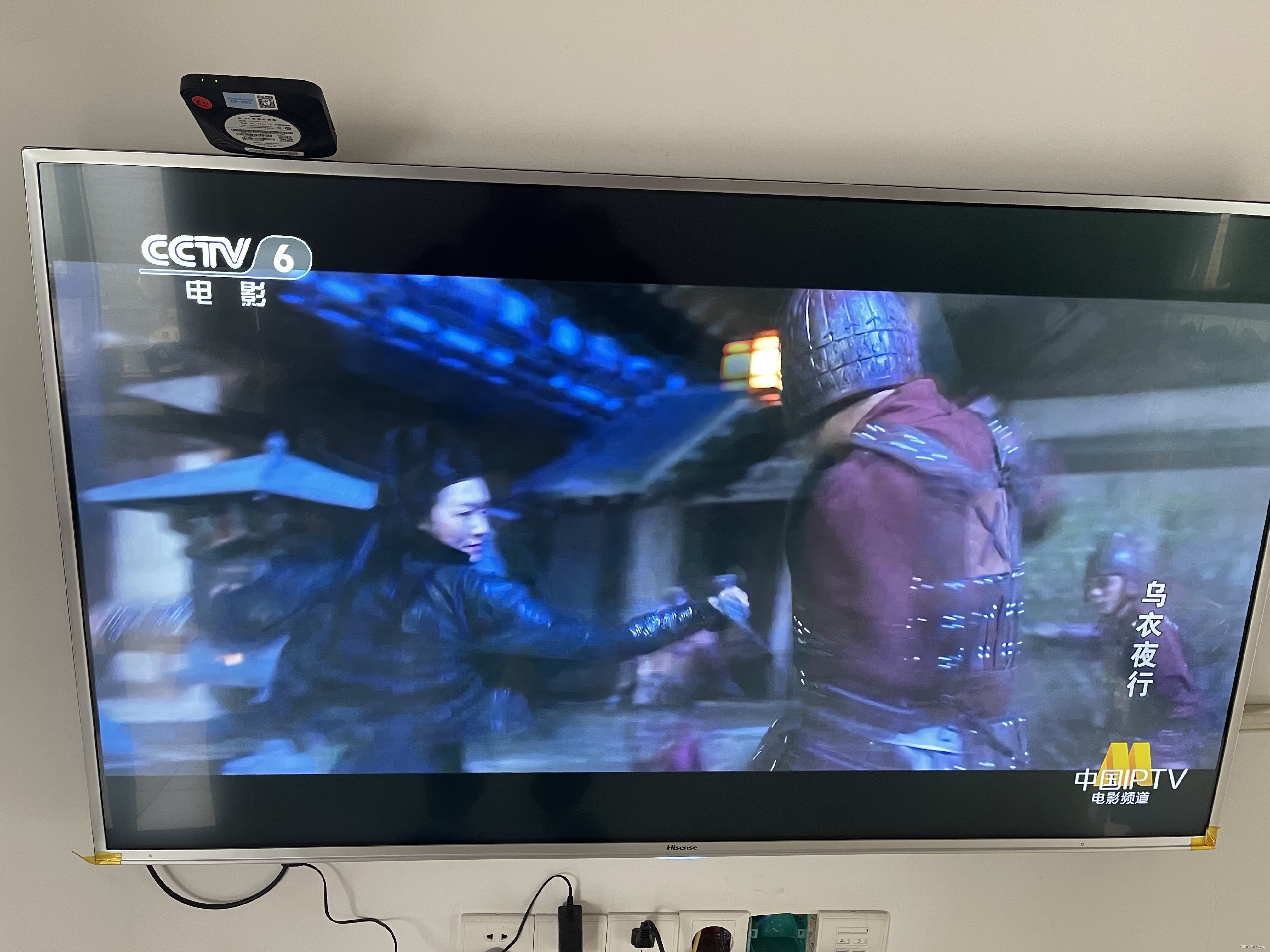

8：现在打开IPTV盒子，应该盒子应该就能正常观看直播了。

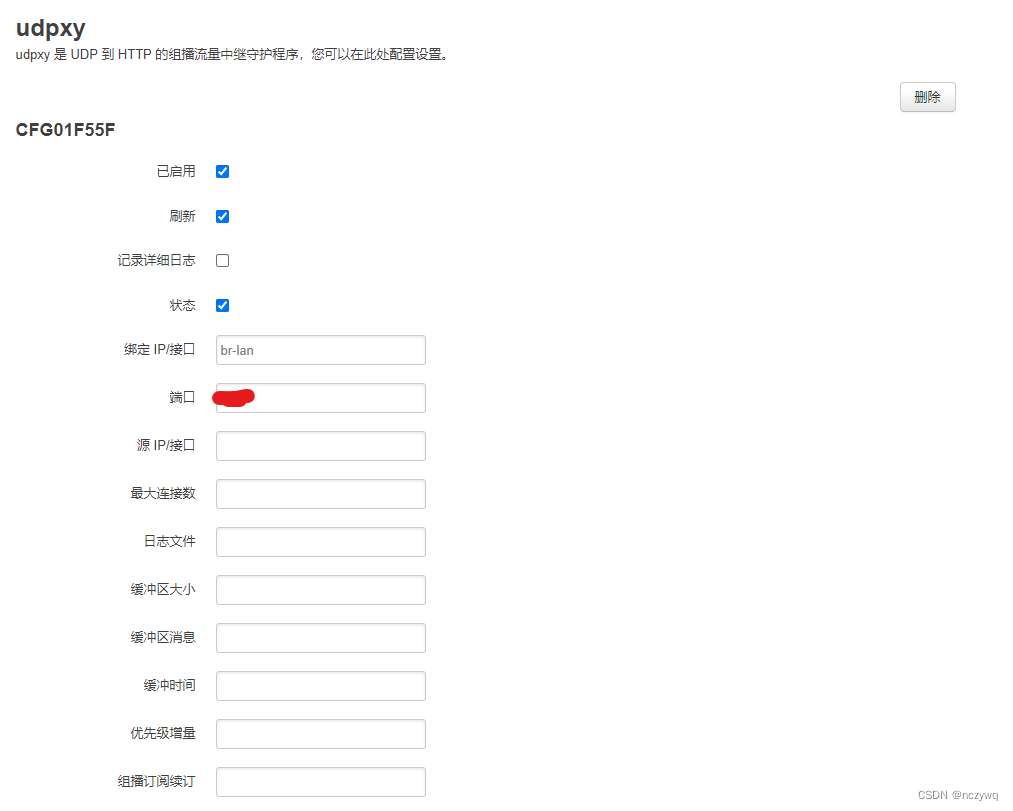

9：配置udpxy，进入 服务 - udpxy。

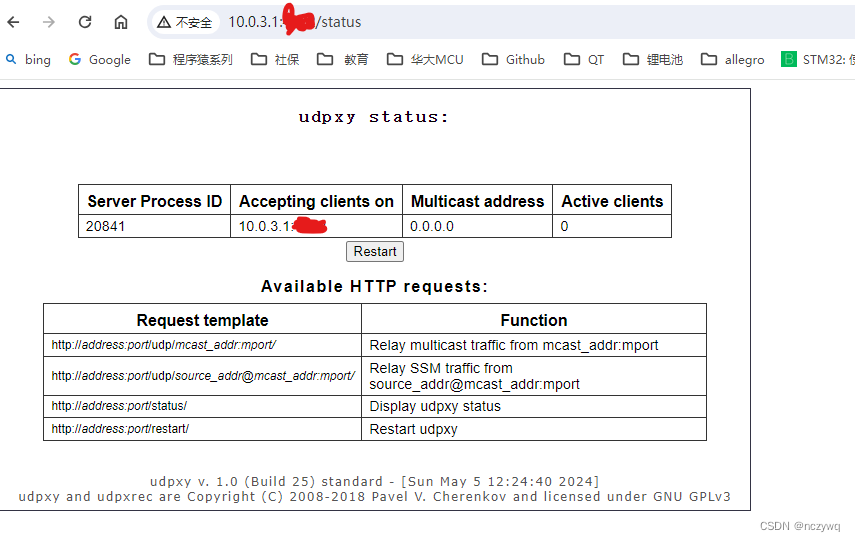

10：勾选 启用 勾选 刷新 勾选 状态 绑定 IP/接口 填 br-lan 端口填自己想要的端口，其余不用填,保存，http://路由IP:配置的端口/status，能访问，就表示成功了。

11：配置防火墙，进入 防火墙 - 通讯规则  添加一个入站规则 ，名字填 IPTV 端口填udpxy中的端口地址，接收入站。

12：使用Wireshark抓取组播地址.

13：机顶盒和电脑都接在LAN口的，前面配置了桥接，数据会自动串流过来。

14：打开Wireshark选择电脑以太网接口，点击开始，先尝试一次性抓取所有组播地址

15：打开机顶盒，等待开机完成，按遥控器的直播，等待几秒后，软件停止抓包。

16：在应用显示过滤器中，输入 igmp 确定

17：找出 text/plain ，查看每个text/plain的内容，如果发现有如下内容，那就是全部组播地址了

jsSetConfig('Channel','ChannelID="ch00000000000000000297",ChannelName="CCTV1HD",UserChannelID="901",ChannelURL="igmp://239.49.8.19:9614",TimeShift="1",ChannelSDP="igmp://239.49.8.19:9614|rtsp://180.96.157.140:554/00000001/01000000000009320253000002939369?

18：上面就是CCTV1HD频道的组播地址了，地址为rtp://239.49.8.19:9614，自行整理text/plain中所有频道的组播地址成m3u文件，即可。

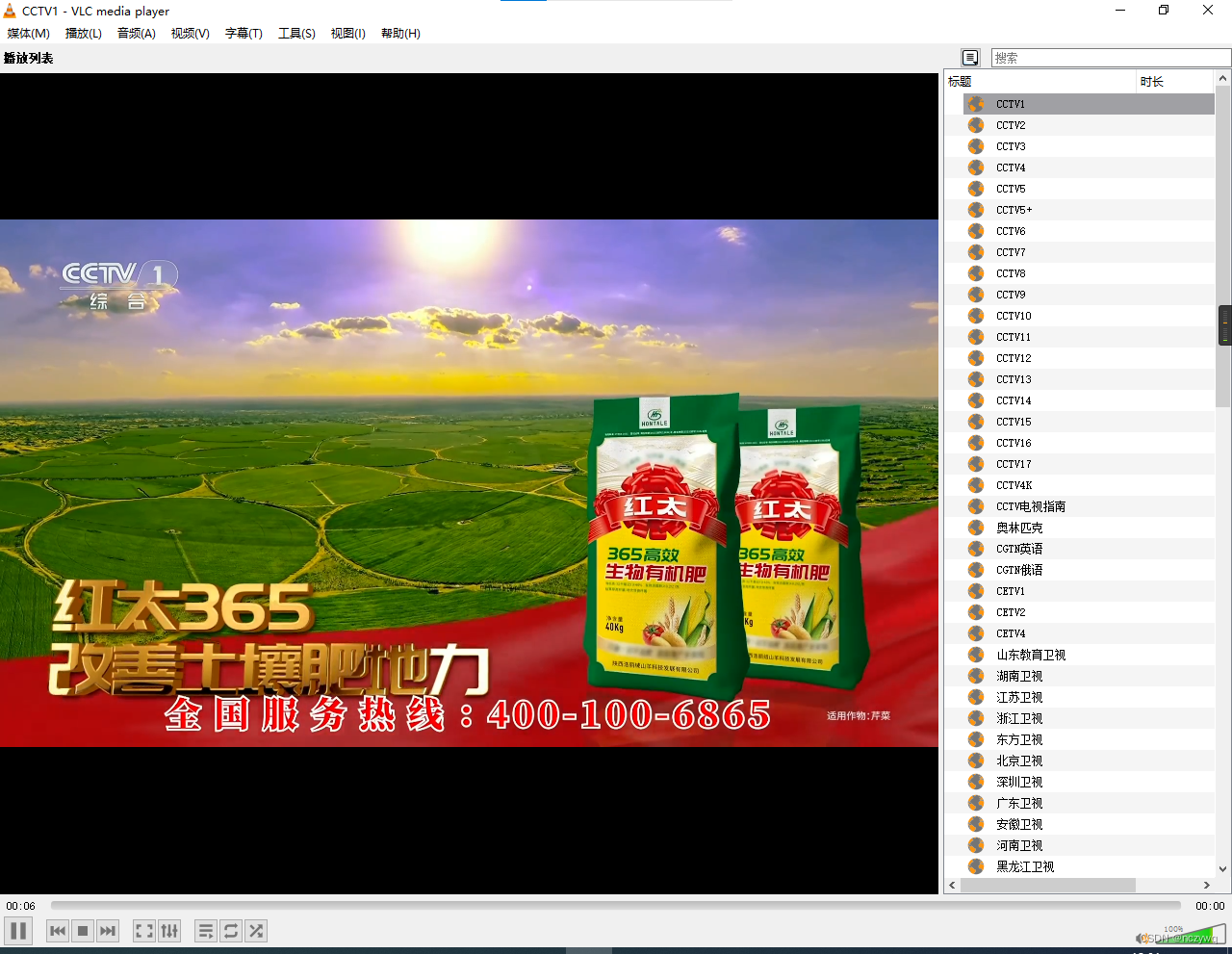

19：一个频道，一个频道的抓的方法网上非常多，就是机顶盒播放一个台，Wireshark中，UDP显示的就是当前台的组播地址了，也可以按照此方法来一个台，一个台的抓取组播地址;然后可以用VLC播放器，来播放刚抓取到的组播地址，地址需要修改，修改后的地址为：http://10.0.3.1:udpxy端口号/udp/239.49.8.19:9614

其实使用rtp://239.49.8.19:9614，在vlc中也是可以直接播放的，不需要使用udpxy也可以，也就是配置udpxy，开放端口这一步，都不需要的，只要有组播地址，在内网所有设备上都可以直接看，没验证哪种方式更加好。我自己没没有使用udpxy的方法，因为vlc容易报错，直接rtp://不会报错

20：最新组播地址

21：所有配置截图如下

至此IPTV就配置完了，上网的配置比较简单，VLAN加PPPOE拨号就行。
