友图自动排料软件使用简介

YotuNester 使用简介



一 界面主要页面

通过点击Tab 标题可以在任意时刻切换四个页面

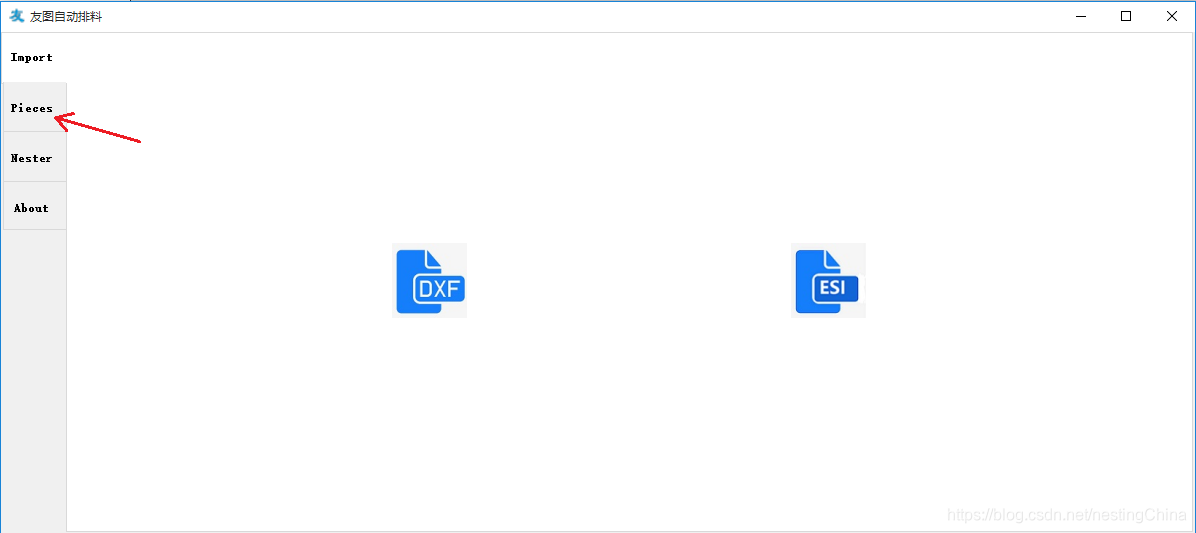

1. Import导入页面

如上图

可以导入两种类型的文件 dxf和esi（欧洲切割与包装事务委员会标准文本数据）

Dxf支持line/polyline/arc， 目前不支持curve（曲线）类型

ESI 格式见附页



2  Pieces 样片（部件）页面

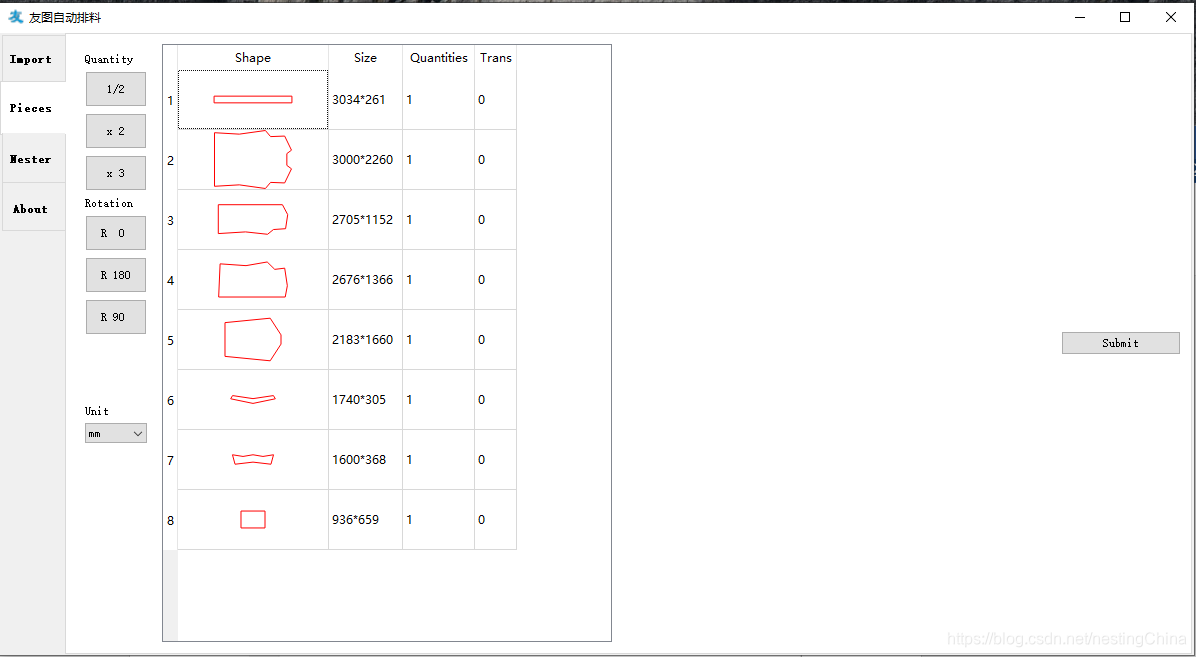

   导入数据后并递交后会切换到 Pieces页面， 如下图：



可以在该页面设置每个样片（零件）的个数，旋转属性，数据源的单位。

系统采用的单位是mm（毫米），如果您的数据源单位不是mm，请设置成正确的单位，目前支持mm（默认）， cm（厘米），inch（英寸）



3  Nester 排料界面

编辑好样片（零件）各种排料属性和设置好单位后，将切换到Nester页面。在该页面可以设置面料（材料）属性，间距，等排料要素。运行排料程序开始工作后，Layout View视图框会实时更新排料结果。



4  About 关于界面

该页面显示产品与上海友图科技有限公司相关信息



二  操作流程

正常的操作流程是导入数据源，编辑样片（零件）属性，开始排料。 导入的数据源会在Pieces页面保留，不管它是否被递交到排料页面。 可以重新编辑样片（零件）属性，再次递交，开始新的排料。



1. 导入数据源

1. 导入dxf
