示波器自检报错：从报错代码到精准维修的完整实战指南

摘要： 当示波器开机时屏幕上跳出冰冷的错误代码，每个工程师的心都会为之一紧。这串代码是仪器发出的“求救信号”，更是一份精准的“诊断报告”。本文将深度解读示波器自检报错的背后逻辑，提供从快速应急到专业维修的完整路径，助您将故障停机时间降至最低。

---

第一章：认识自检报错——示波器的“开机体检”

每台现代数字示波器在开机时，都会执行一套严谨的开机自检（Power-On Self Test, POST） 程序，如同计算机的BIOS自检。这个过程会系统性地测试仪器的核心硬件模块：

• 模拟前端与ADC（模数转换器）： 检查各通道的偏置、增益精度及采样线性度。

• 存储器和数据处理单元： 验证采集内存和波形运算单元是否正常。

• 触发系统： 确保触发逻辑和时基电路工作稳定。

• 电源与时钟系统： 确认所有电压轨和时钟信号均在容差范围内。

当任一环节超出预设标准，示波器便会停止启动，并在屏幕上显示明确的错误代码或信息。 此时，这串代码就是您排查故障最宝贵的起点。

第二章：应急响应与初步诊断（用户可执行步骤）

在联系专业维修前，您可以执行以下安全、非侵入性操作，有时能解决由临时状态引起的“软故障”。

步骤一：记录与翻译

1. 完整记录错误代码（如 ADC CAL FAIL， PSU 3.3V FAIL， MEM TEST ERR）。

2. 查阅用户手册的“错误信息”章节。这是解读代码含义的官方字典。

3. 观察伴随现象：是特定通道异常，还是所有通道均有问题？有无异响或异味？

步骤二：执行基础复位与重检

1. 断电重启：完全断电（拔掉电源线）等待3分钟后重启，看是否为瞬时干扰。

2. 执行仪器自校准（Self Calibration）：在仪器设置菜单中找到该选项并运行。注意：此操作需在预热后进行，且环境温度需稳定。

3. 恢复出厂设置：（高风险操作） 此举会清除所有用户配置。仅当怀疑软件设置冲突导致自检逻辑错乱时考虑。

步骤三：简化配置排查

• 断开所有探头、线缆及USB设备，以最小化系统启动，排除外部因素。

• 如果错误与特定通道相关，尝试交换探头或输入信号，判断问题是否跟随通道。

重要提示：若以上步骤后，同一错误代码反复出现，则基本可判定为硬件故障，应停止深度操作，进入专业维修流程。

第三章：深度解读——常见错误代码与对应故障模块

以下是一些典型的自检错误及其指向的硬件问题：

错误代码/信息大类	可能指向的故障模块	故障影响与表现
ADC CAL FAIL / VERT FAIL	模拟通道板、ADC芯片、基准电压源	波形失真、垂直幅度不准、底噪增大、通道间偏移不一致。
TRIG FAIL / HORIZ FAIL	触发电路、时基芯片、时间基准（晶振）	无法稳定触发、水平扫描时间不准、抖动异常。
POWER FAIL / PSU [电压] FAIL	开关电源模块、特定电压轨的稳压电路	无法开机、反复重启、特定功能板卡不工作。
MEM TEST FAIL	波形采集内存、数据处理FPGA/CPU	存储深度异常、死机、波形显示破碎。
SELF CAL FAIL	内部的校准信号源、衰减器继电器矩阵、校准DAC	仪器无法完成自校准，所有测量结果可信度降低。
FAN FAIL / TEMP ERROR	冷却风扇、温度传感器	仪器过热、性能降级或自动关机保护。

第四章：专业维修流程揭秘——以一台报“ADC CAL FAIL”的泰克DPO4034为例

当用户将一台反复报错“ADC CAL FAIL”的示波器送至专业机构后，维修工程师的工作流程如下：

1. 精准复现与诊断：

   • 连接标准信号源，复现故障，确认所有通道的垂直系统均存在校准错误。

   • 使用维修手册中的诊断模式，运行更详细的模块化测试，将问题进一步锁定到某一块通道板的ADC子系统。

2. 芯片级分析与维修：

   • 拆机后，对故障通道板进行可视化检查（有无烧蚀、鼓包元件）。

   • 使用专业设备（如高精度数字万用表、示波器）测量ADC芯片的供电、基准电压和时钟输入。

   • 最终定位为为该ADC芯片供电的一颗低压差线性稳压器（LDO）性能劣化，输出纹波超标，导致ADC转换精度失准。

   • 更换同规格的高品质LDO芯片及相关滤波电容。

3. 修复后的系统性验证：

   • 维修后，必须执行完整的系统校准。这包括直流增益、偏置、频响、线性度等数十项参数的调整，确保仪器指标恢复至出厂规格。

   • 进行72小时老化测试，在不同负载和温度循环下验证稳定性。

   • 最终出具带有CNAS标志的校准证书，作为性能恢复的权威证明。

第五章：给工程师的决策建议

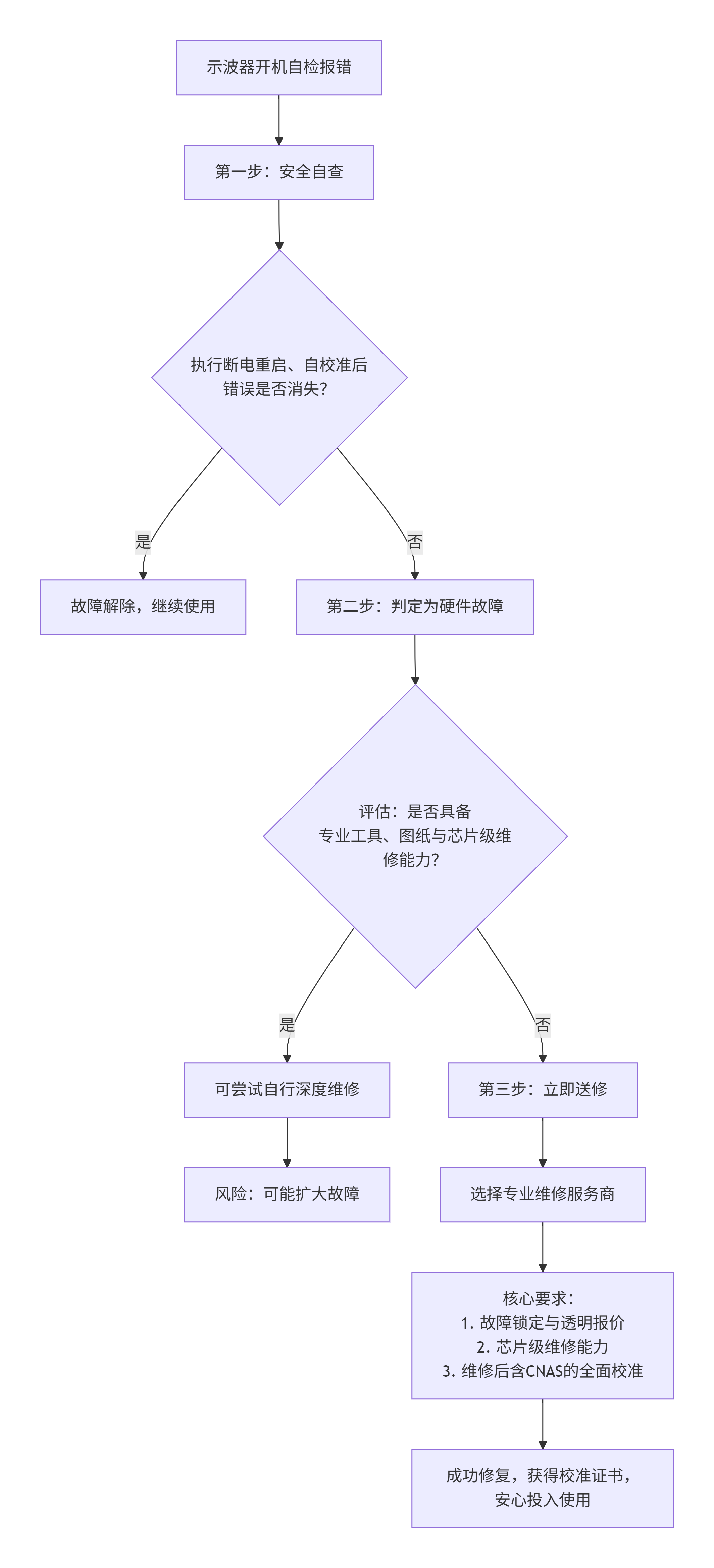

面对自检报错，请遵循以下决策树，高效解决问题：

---

结语：将代码转化为行动

示波器的自检报错代码，绝不是工程的终点，而是一个精准的诊断起点。理解其含义，能帮助您避免无谓的恐慌和误操作。对于反复出现的硬件级错误，最经济、最可靠的选择永远是交由专业团队进行芯片级维修与系统性校准。

记住：一次专业的修复，不仅仅是让屏幕再次亮起，更是让每一格波形、每一个数据，都重回值得信赖的基准。 在快节奏的研发与生产中，让专业的人处理专业故障，就是最高效的资产管理和时间投资。
