Altium Designer使用-----铺铜规则设置（AD20）

电路连接条件判断
原创 已于 2022-02-14 17:13:37 修改 · 1w 阅读 · 22 ·
CC 4.0 BY-SA版权
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
文章标签：

#pcb设计制作

于 2021-05-09 14:16:22 首次发布
本文介绍了一种通过逻辑运算实现电路连接判断的方法。使用了多个电路网络名称作为输入条件，通过逻辑“或”运算来判断是否满足特定的电路连接状态。

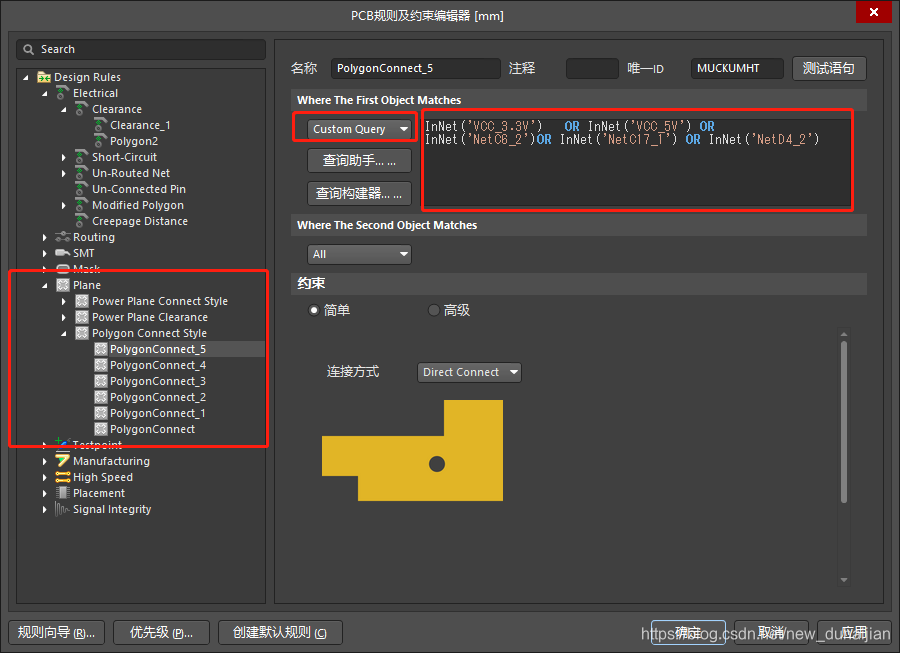

语法：InNet('VCC_3.3V') OR InNet('VCC_5V') OR InNet('NetC6_2') OR InNet('NetC17_1') OR InNet('NetD4_2')
