衣服快递包装机的设计

目录

摘要 I
Abstract II
1 绪论 1
1.1课题研究的来源和意义 1
1.2本课题研究内容 1
2 衣服快递包装机的总体设计 2
2.1衣服快递包装机设计的一般过程 2
2.2 总体方案设计的基本内容 2

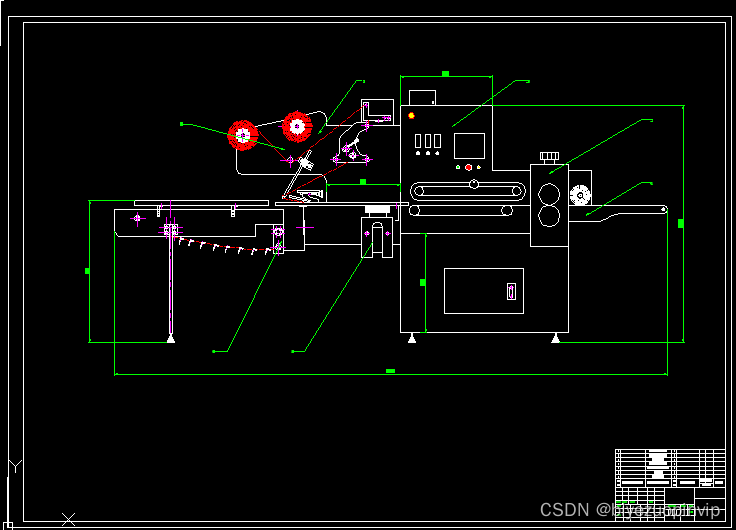

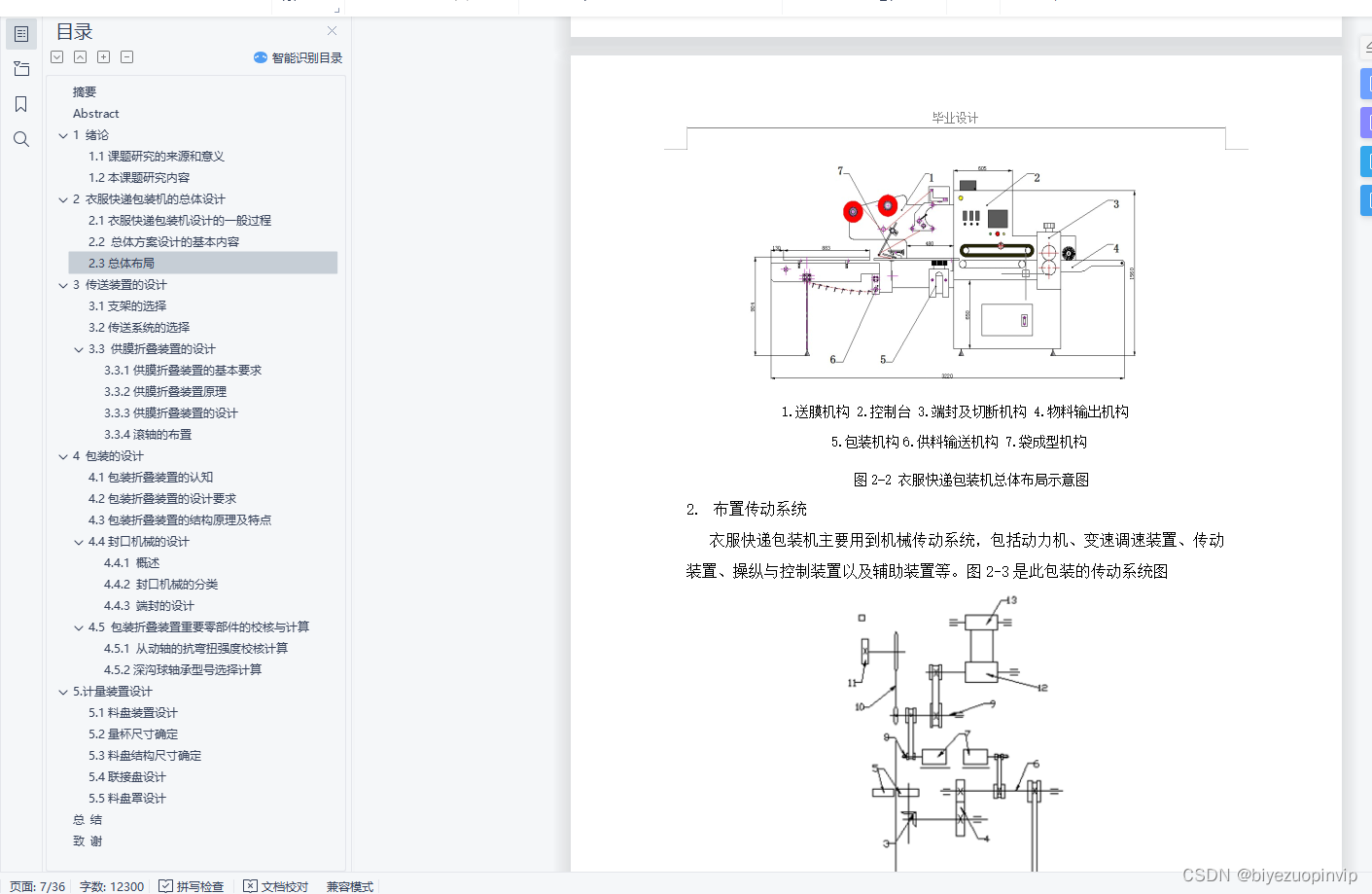

2.3总体布局 4
3 传送装置的设计 8
3.1支架的选择 8

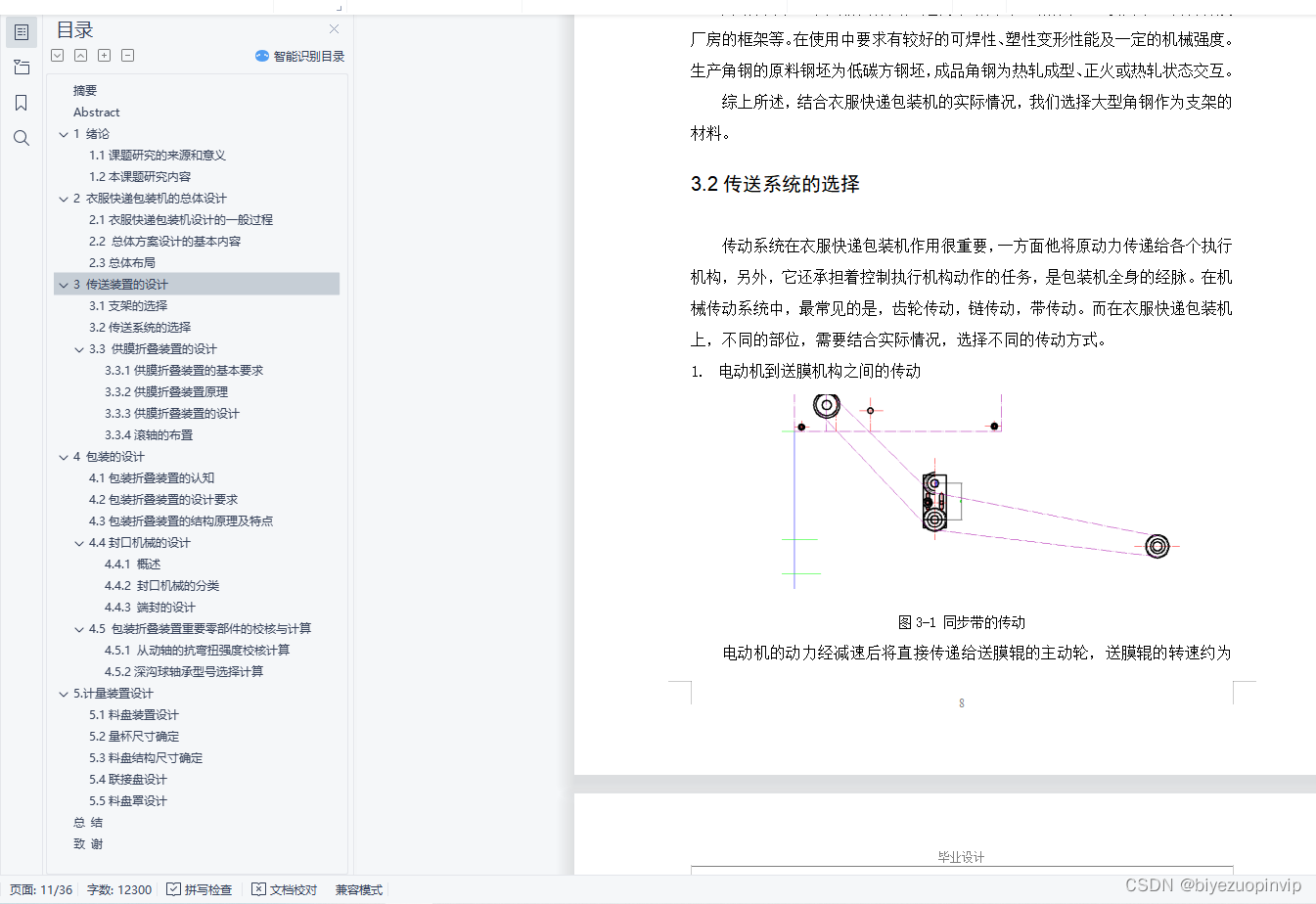

3.2传送系统的选择 8
3.3 供膜折叠装置的设计 14
3.3.1供膜折叠装置的基本要求 14
3.3.2供膜折叠装置原理 15
3.3.3供膜折叠装置的设计 16
3.3.4滚轴的布置 16

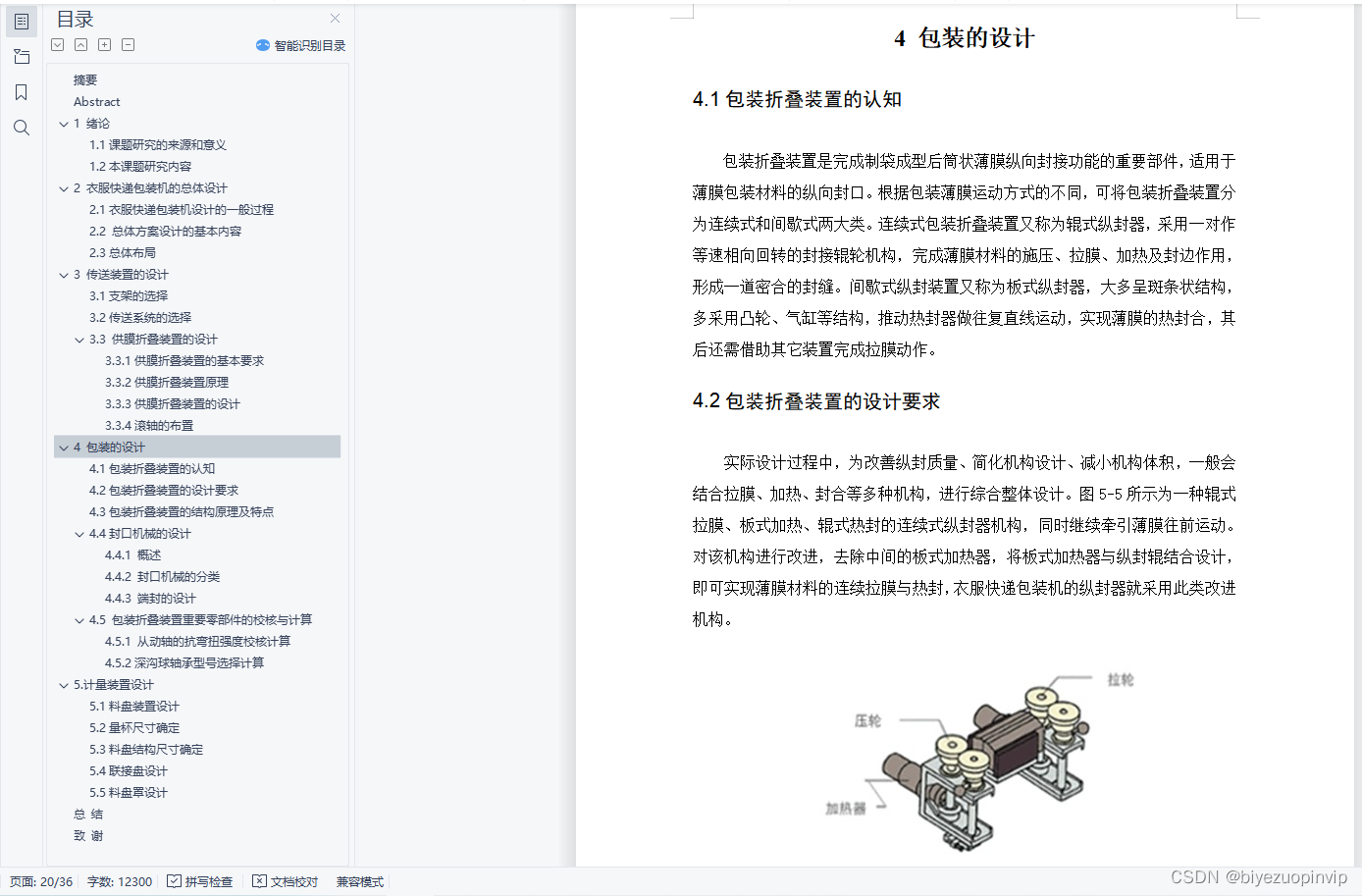

4 包装的设计 17
4.1包装折叠装置的认知 17
4.2包装折叠装置的设计要求 17
4.3包装折叠装置的结构原理及特点 18
4.4封口机械的设计 19
4.4.1 概述 19
4.4.2 封口机械的分类 19
4.4.3 端封的设计 21
4.5 包装折叠装置重要零部件的校核与计算 22
4.5.1 从动轴的抗弯扭强度校核计算 22
4.5.2深沟球轴承型号选择计算 25

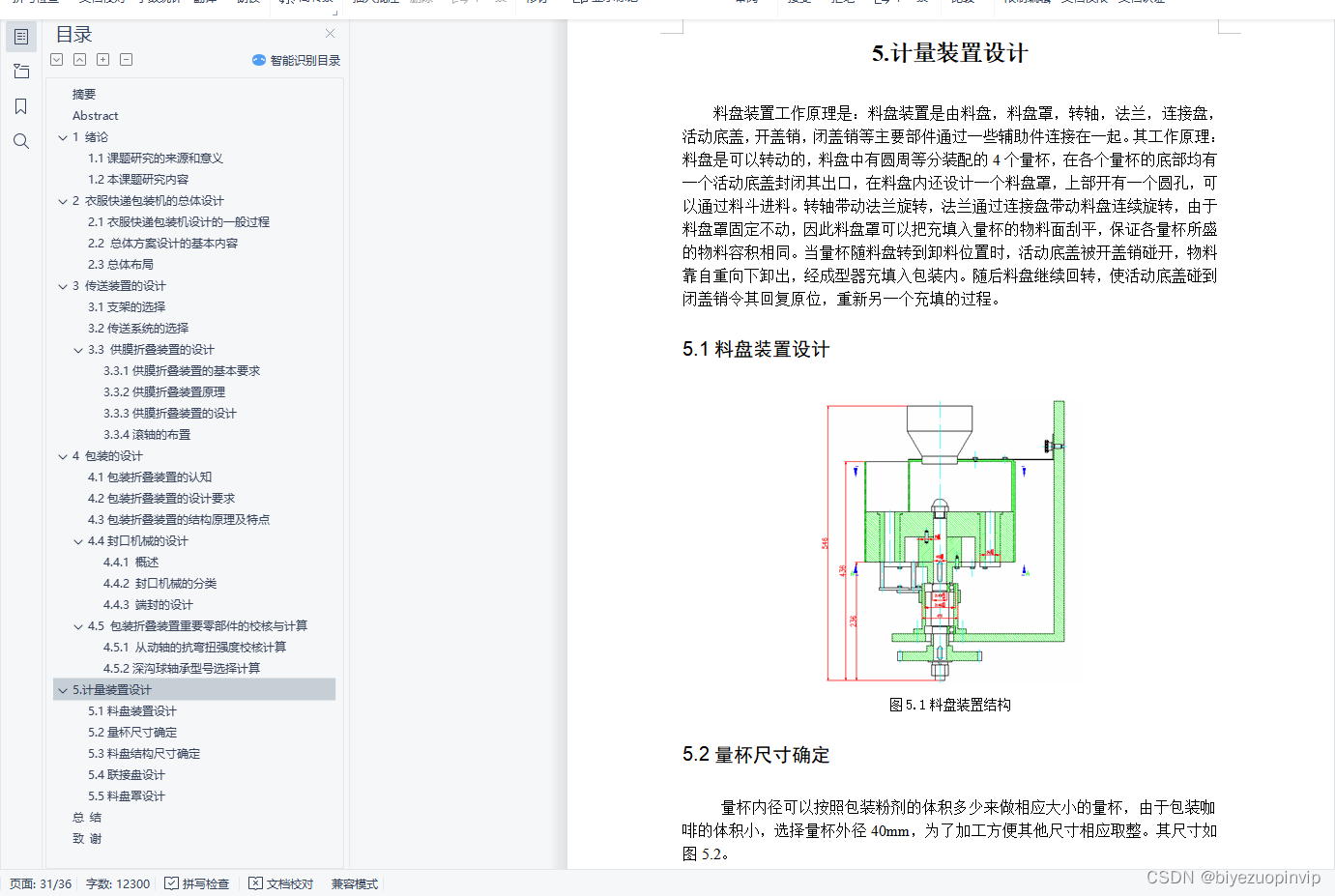

5.计量装置设计 28

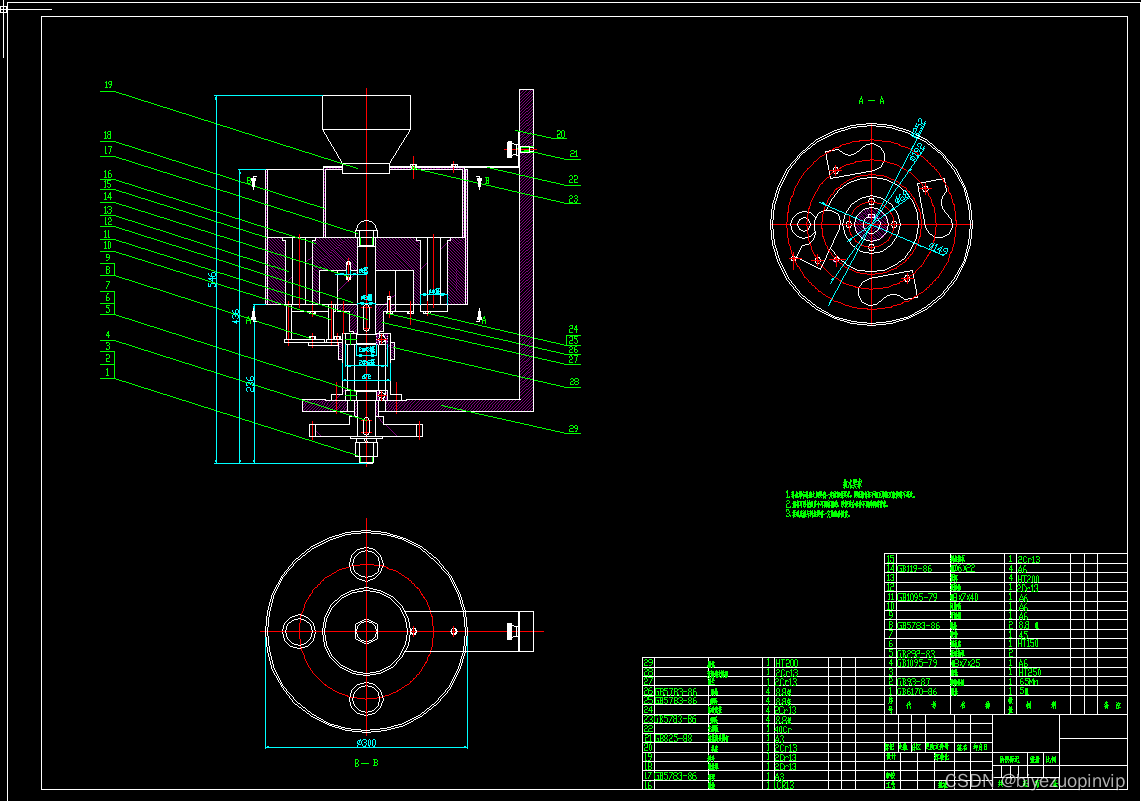

5.1料盘装置设计 28
5.2量杯尺寸确定 28
5.3料盘结构尺寸确定 29
5.4联接盘设计 29
5.5料盘罩设计 30
总 结 31
致 谢 32
2 衣服快递包装机的总体设计
2.1衣服快递包装机设计的一般过程
1.总体设计阶段
总体设计阶段，主要做可行性分析与进行初步设计两方面工作。
2.技术设计阶段
技术设计内容包括各组部分的运动设计、结构设计、零件强度与刚度校核、动力计算。
3.审核鉴定
对所拟定的方案、技术计算、设计图样等进行详细审核，并对试制的样机进行鉴定。特别要注意审查整个设计方案是否合理，各个具体设计环节是否正确，设计是否完善，还需做哪些改进。
2.2 总体方案设计的基本内容
1.确定功能与应用范围
衣服快递包装机是针对固型物的包装而设计的，适合于包装各类固态有规则的物体，如衣服类的饼干、面包、月饼、糖果等，以及日常用品，工业零件等，对于散状物或个体分离的物体，则须将被包物先置于盒内，或将之绑束成一体，使之形成一个整体后，才可在本机上包装，至于其它非固态的被包物亦须准此要领。
2.工艺分析
工艺分析是研究、分析和确定所设计包装机完成预定包装工序的工艺方法。一般情况下必须同时拟定几个方案，进行分析、比较，必要时通过实验之后，最后确定一个原理先进、工作可靠、结构简单、成本低廉的方案。着重考虑一下几个问题。
3.包装方式
保证包装质量放在首位，不论采取何种包装方式，都要适应被包装物品和包装材料的特性，当有多种方式都能满足要求时，应选容易实现的方式。
4.机器类型
1)单工位与多工位
包装机的工位选择依据有：
根据包装机的执行结构的多少来选择，结构简单用单工位；根据生产率的高低来选择，单工位生产率较低，图2-1是所设计的衣服快递包装机的工序过程图,又该图可知，包装机的执行机构比较少，工序比较简单，可承担中小型生产率的任务，每个工序在不同工位上完成，故此包装机是多工位包装机。
2)间歇运动与连续运动
由图2-1可知，包装工序是串联连续进行的，故包装机的运动也是连续运动。
3)单头与多头
“单头”，“多头”特指连续运动的多工位包装机为完成同一包装操作所配备的执行机构的数目。对一台包装机而言，若完成每一包装操作的执行机构只有一个，亦即每一物品的包装以此经过所有的执行机构，本文转载自http://www.biyezuopin.vip/onews.asp?id=13453则称为单头连续运动多工位包装机。
5.包装程序、工艺路线和工位数
1)包装程序

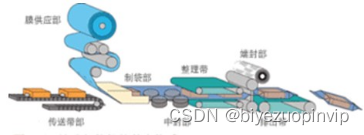

图2-1 包装机工序过程图
2)包装工艺路线
对于多工位包装机，从被包装物品和包装材料输入到成品输出的传送路线可以有多种形式。常见的有：直线型、阶梯型、圆弧型和组合型。
3)工位数
4)工艺路线图
