某地区电力网规划设计

目 录

第一部分 设计说明书

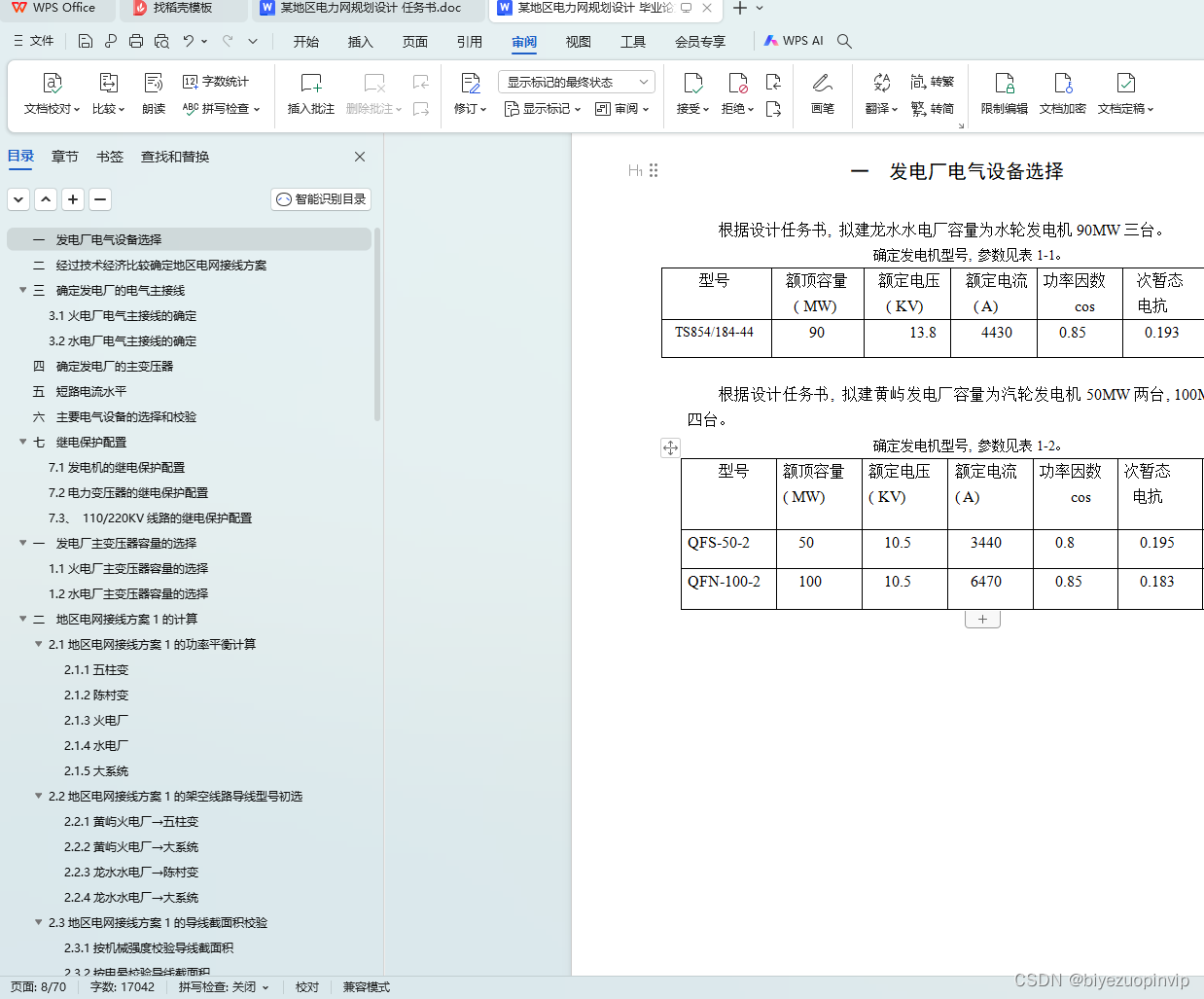

一 发电厂电气设备选择 1
二 经过技术经济比较确定地区电网接线方案 2
三 确定发电厂的电气主接线 3
3.1火电厂电气主接线的确定 3
3.2水电厂电气主接线的确定 3

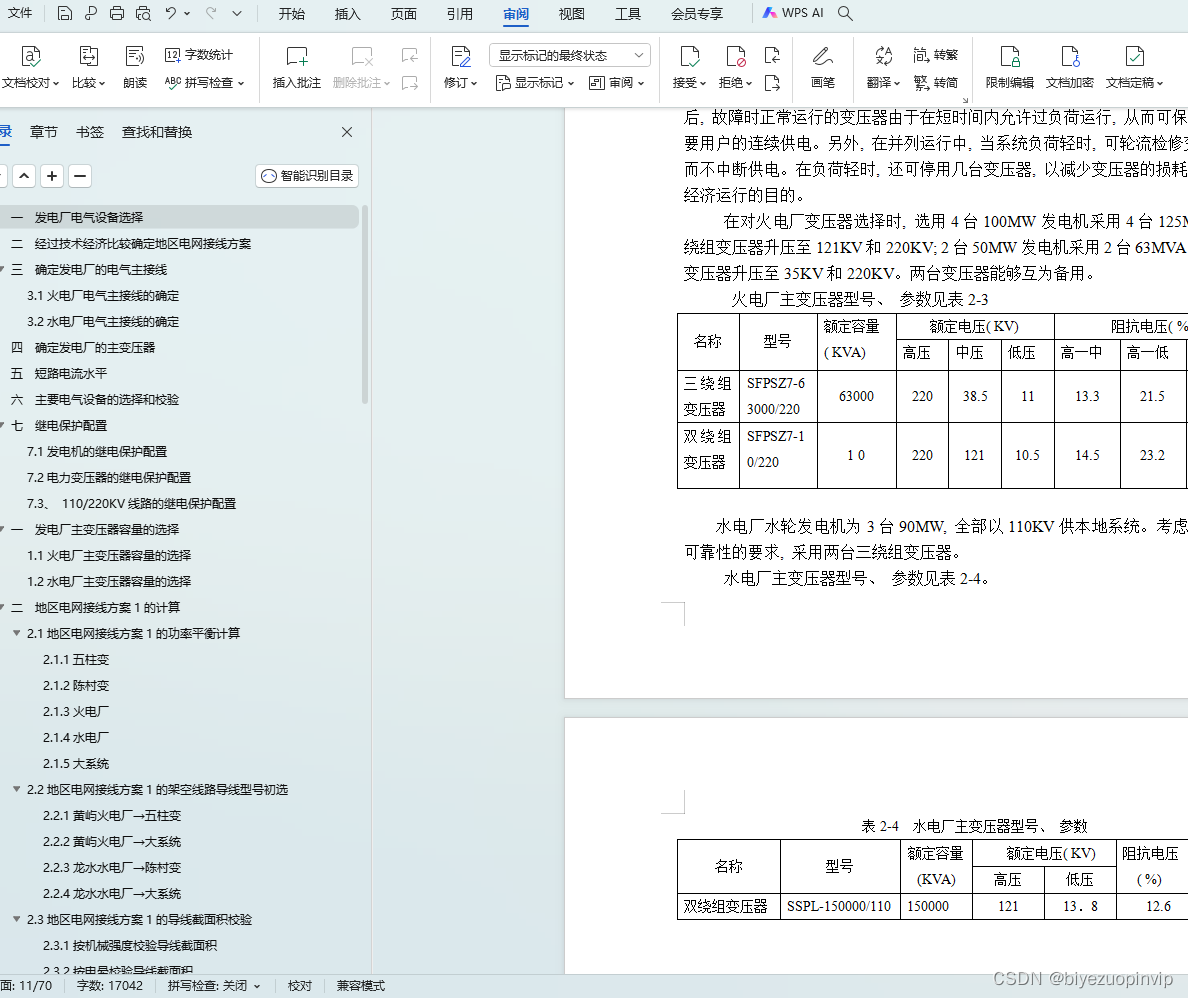

四 确定发电厂的主变压器 4
五 短路电流水平 6
六 主要电气设备的选择和校验 7
七 继电保护配置 8
7.1发电机的继电保护配置 8
7.2电力变压器的继电保护配置 9
7.3、 110/220KV线路的继电保护配置 9

第二部分 设计计算书

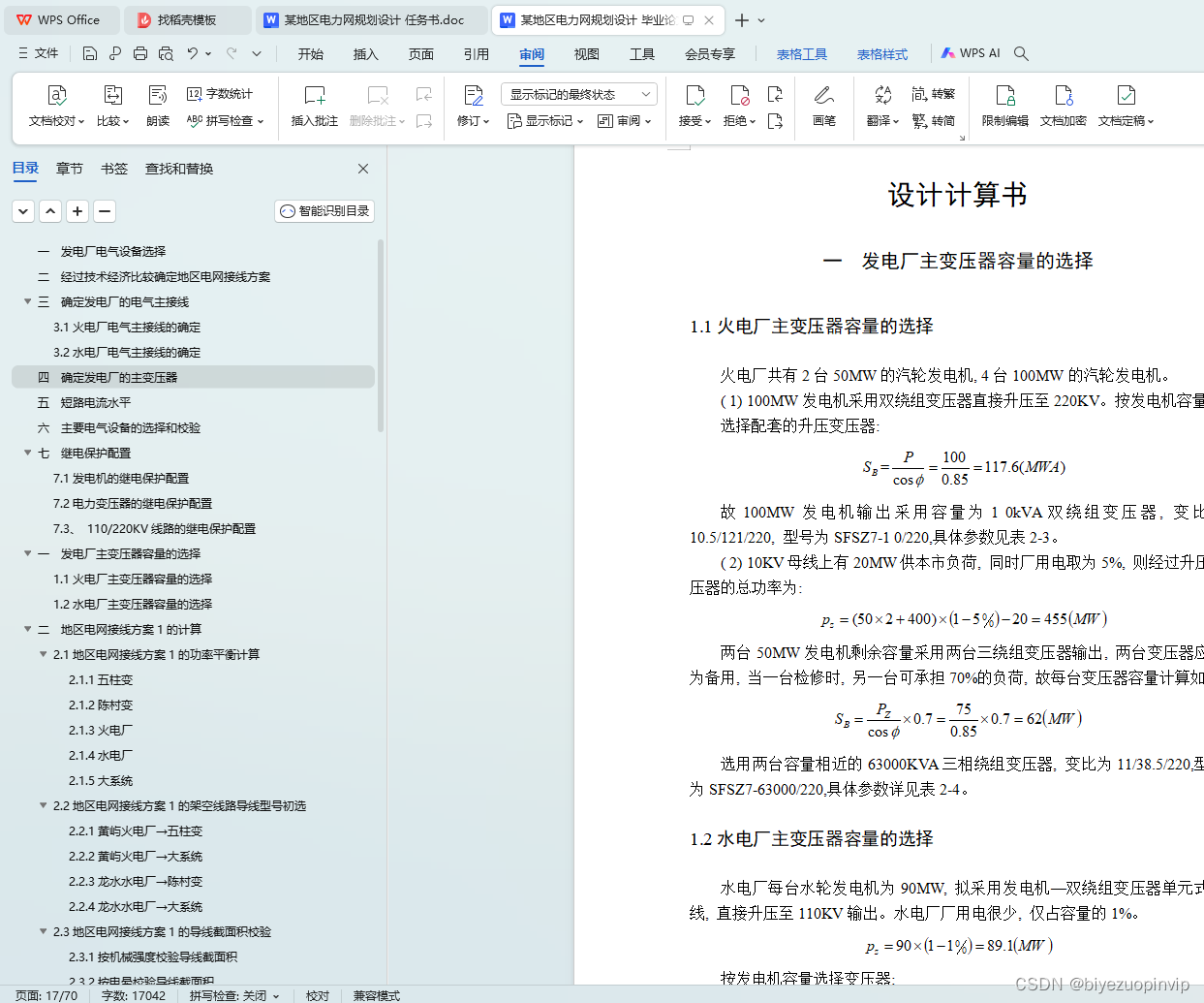

一 发电厂主变压器容量的选择 10
1.1火电厂主变压器容量的选择 10
1.2水电厂主变压器容量的选择 10
二 地区电网接线方案1的计算 12
2.1地区电网接线方案1的功率平衡计算 12
2.1.1五柱变 12
2.1.2陈村变 12
2.1.3火电厂 13
2.1.4水电厂 14
2.1.5大系统 15
2.2地区电网接线方案1的架空线路导线型号初选 15
2.2.1黄屿火电厂→五柱变 15
2.2.2黄屿火电厂→大系统 15
2.2.3龙水水电厂→陈村变 16
2.2.4龙水水电厂→大系统 16
2.3地区电网接线方案1的导线截面积校验 16

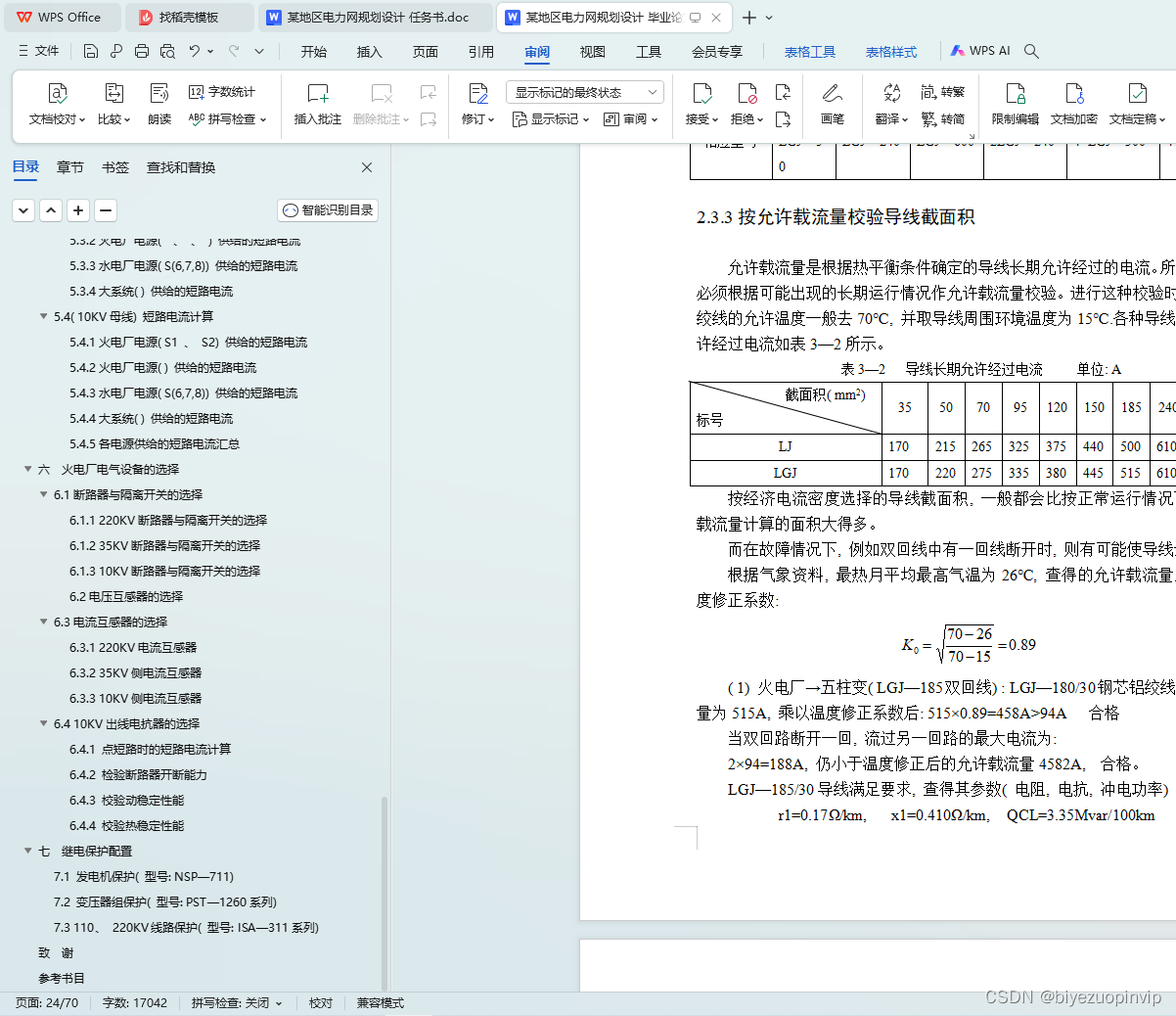

2.3.1按机械强度校验导线截面积 16
2.3.2按电晕校验导线截面积 17
2.3.3按允许载流量校验导线截面积 17

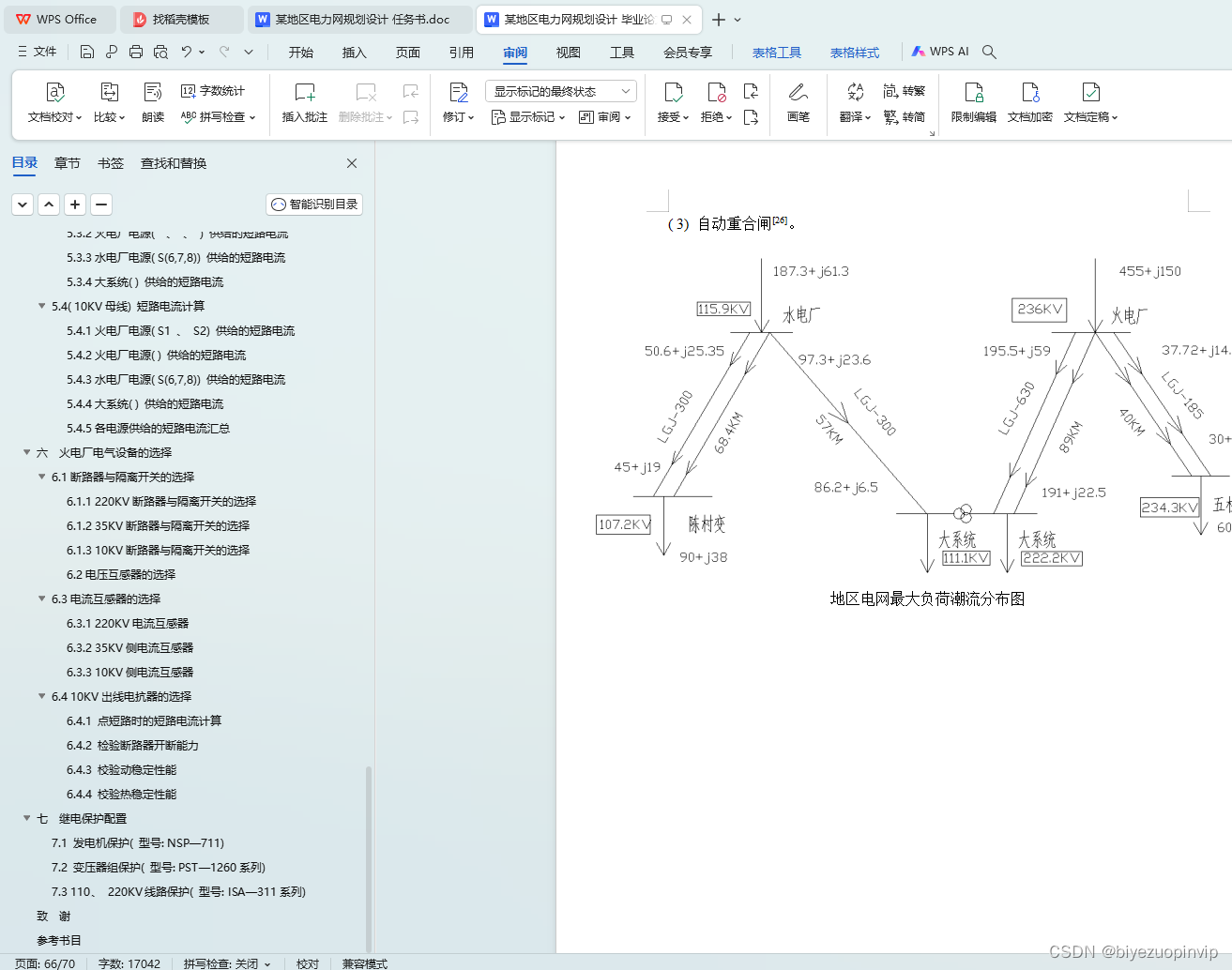

2.4 地区电网接线方案1的潮流计算 18
2.4.1火电厂→五柱变( LGJ—185双回线) 18

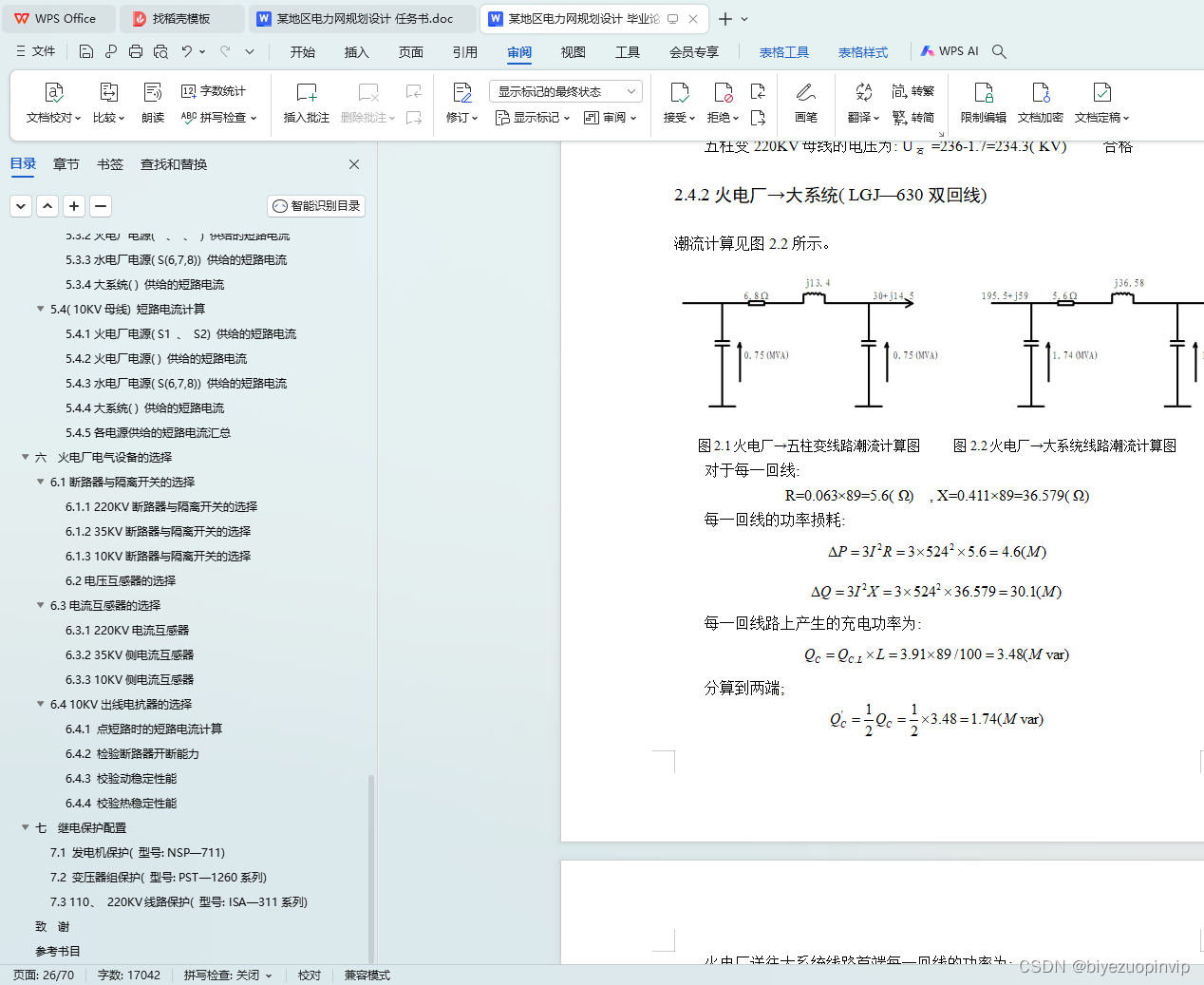

2.4.2火电厂→大系统( LGJ—630双回线) 19
2.4.3水电厂→大系统( LGJ—300) 20
2.4.4水电厂→陈村变( LGJ—300/40双回线) 21
2.5地区电网接线方案1的总投资和年运行费用 22

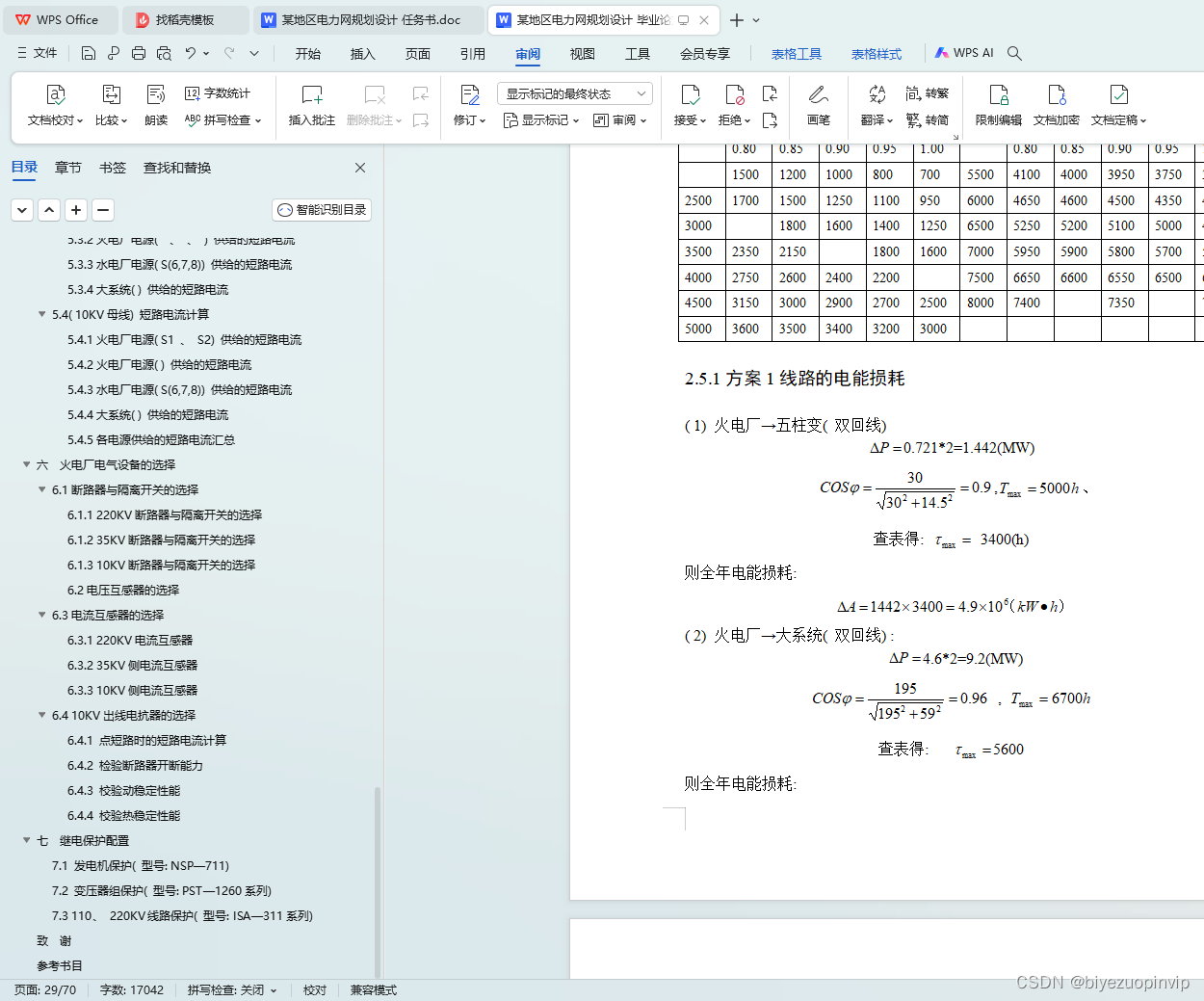

2.5.1方案1线路的电能损耗 22
2.5.2方案1线路投资 23
2.5.3方案1变电所和发电厂投资 23
2.5.4方案1的工程总投资 24
2.5.5方案1的年运行费用 24
三 地区电网接线方案2的功率平衡计算 25

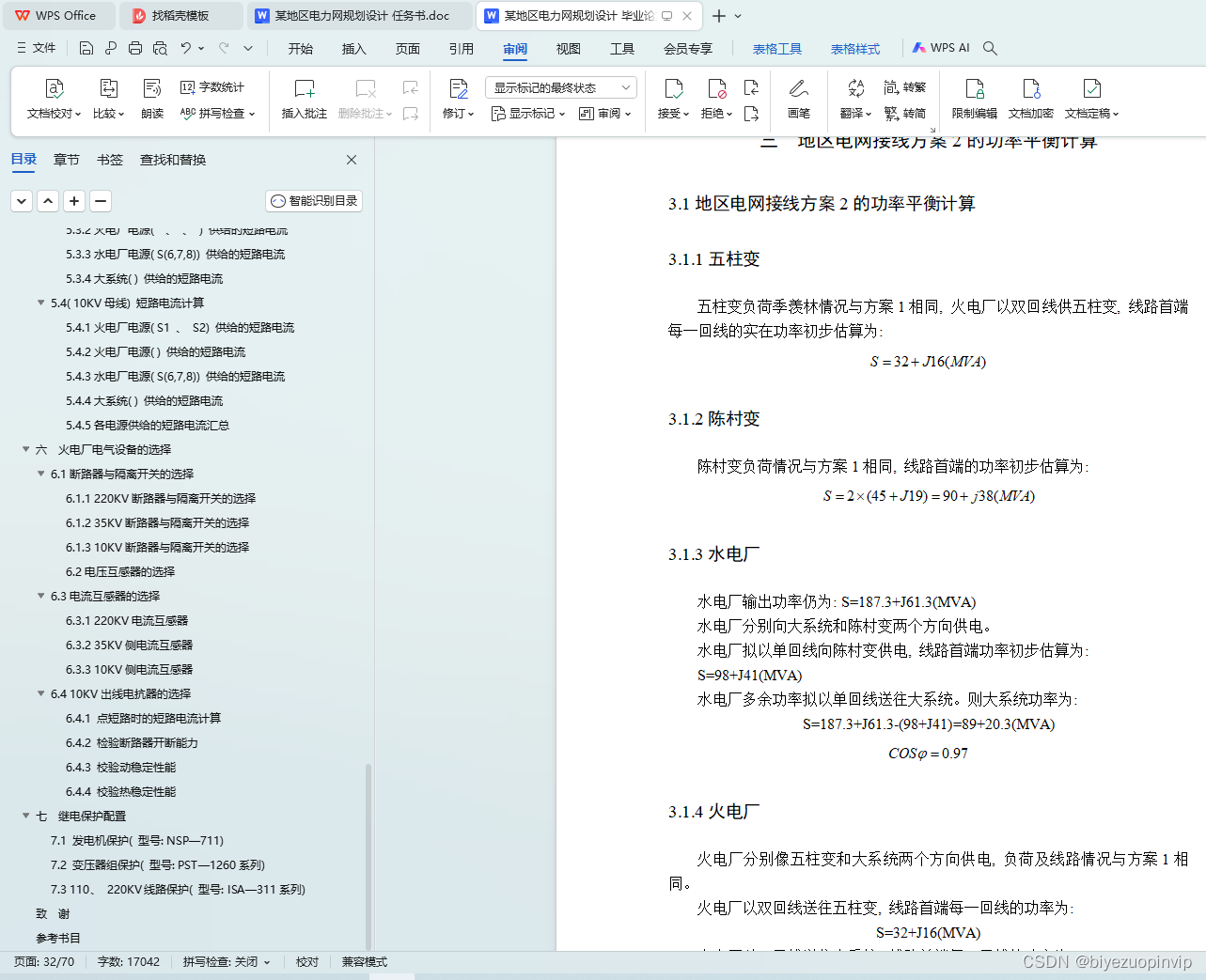

3.1地区电网接线方案2的功率平衡计算 25
3.1.1五柱变 25
3.1.2陈村变 25
3.1.3水电厂 25
3.1.4火电厂 25
3.1.5大系统 26
3.2地区电网接线方案2的架空线路导线型号初选 26
3.2.1火电厂→五柱变 26
3.2.2火电厂→大系统 26
3.2.3水电厂→陈村变 26
3.2.4水电厂→大系统 27
3.2.5大系统→陈村变 27
3.3地区电网接线方案2的导线截面积校验 27
3.3.1火电厂→五柱变( LGJ—185双回线) 27
3.3.2火电厂→大系统( LGJ—630双回线) 27
3.3.3水电厂→陈村变( LGJ—500单回线) 28
3.3.4水电厂→大系统( LGJ—500单回线) 28
3.3.5大系统→陈村变( LGJ—500单回线) 28
3.4地区电网接线方案2的潮流计算 28
3.4.1火电厂→五柱变( LGJ—185双回线) 28
3.4.2火电厂→大系统( LGJ—630双回线) 29
3.4.3水电厂→大系统 29
3.4.4水电厂→陈村变( LGJ—500) 30
3.4.5大系统→陈村变 31
3.5地区电网接线方案2的总投资和年运行费 32
3.5.1方案2线路的电能损耗 32
3.5.2方案2线路投资 33
3.5.3方案2变电所投资 33
3.5.4方案2工程总投资 33
3.5.5方案2年运行费用 34

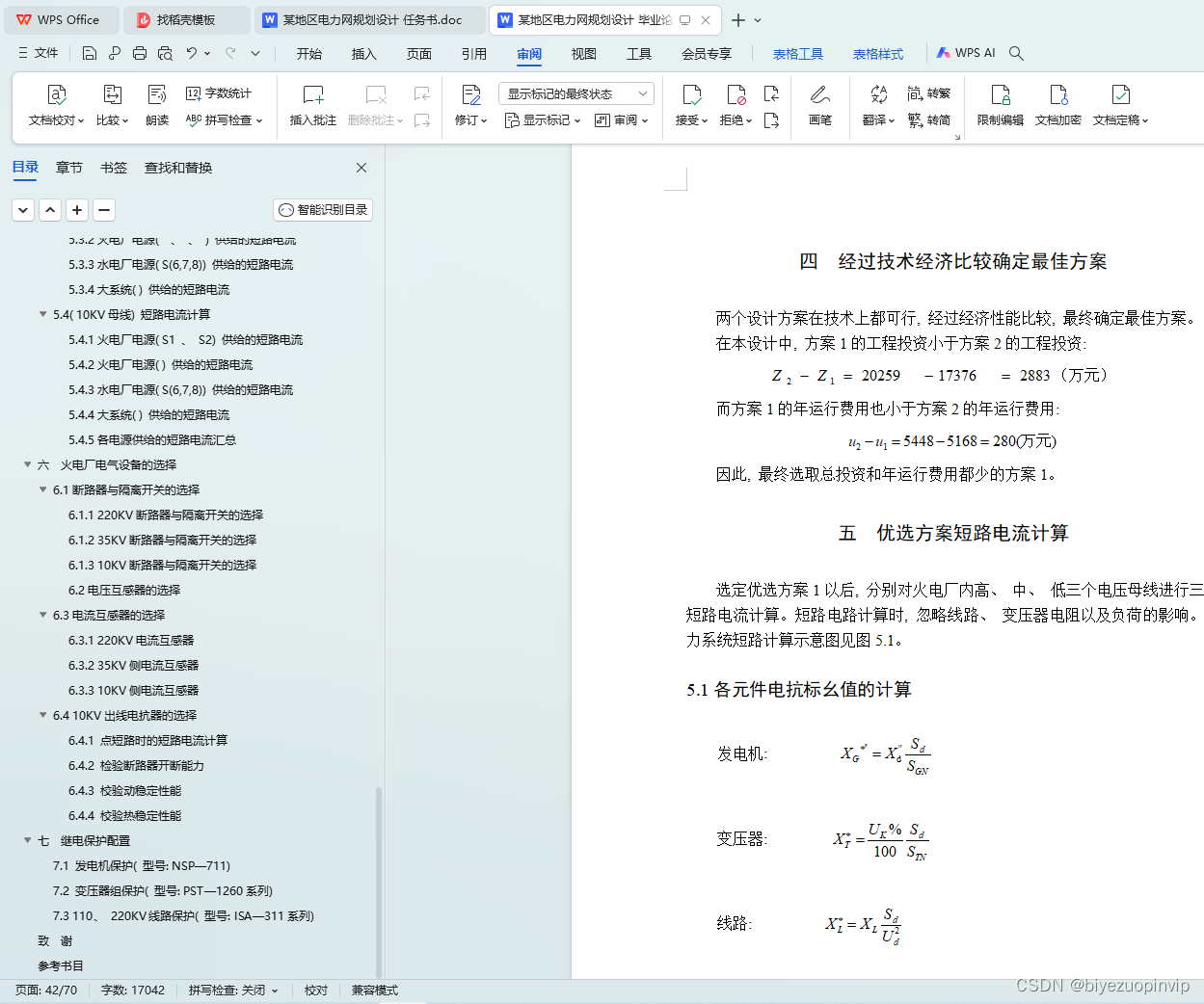

四 经过技术经济比较确定最佳方案 35

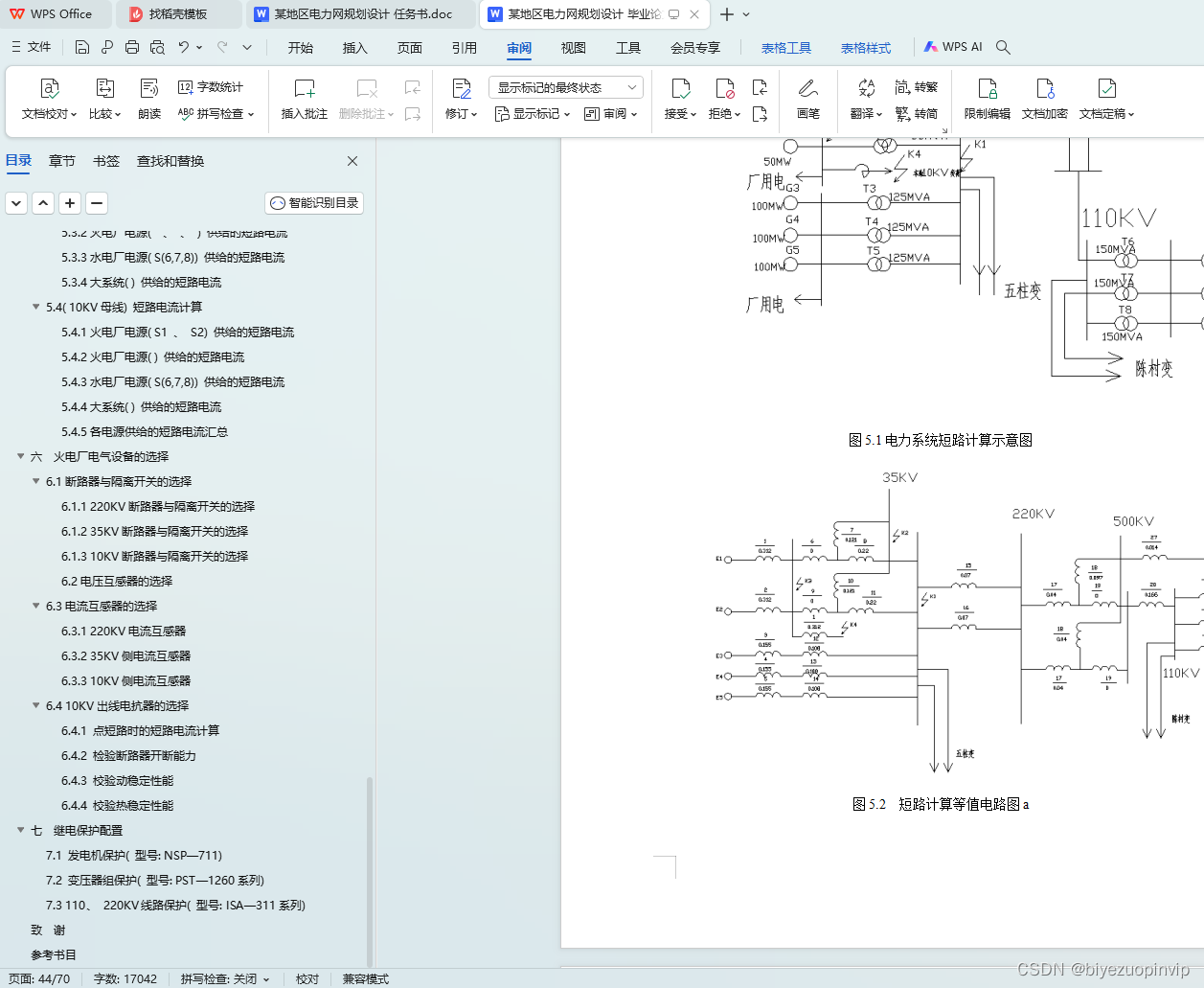

五 优选方案短路电流计算 35
5.1各元件电抗标幺值的计算 35
5.2 K1点( 220KV母线) 短路电流计算 38
5.2.1火电厂电源( S(1) 、 S( 2) ) 供给的短路电流 40
5.2.2火电厂电源( S(3,4,5)) 供给的短路电流 41
5.2.3水电厂电源())供给的短路电流 41
5.2.4大系统( ) 供给的短路电流 42
5.2.5各电源供给的短路电流汇总 42

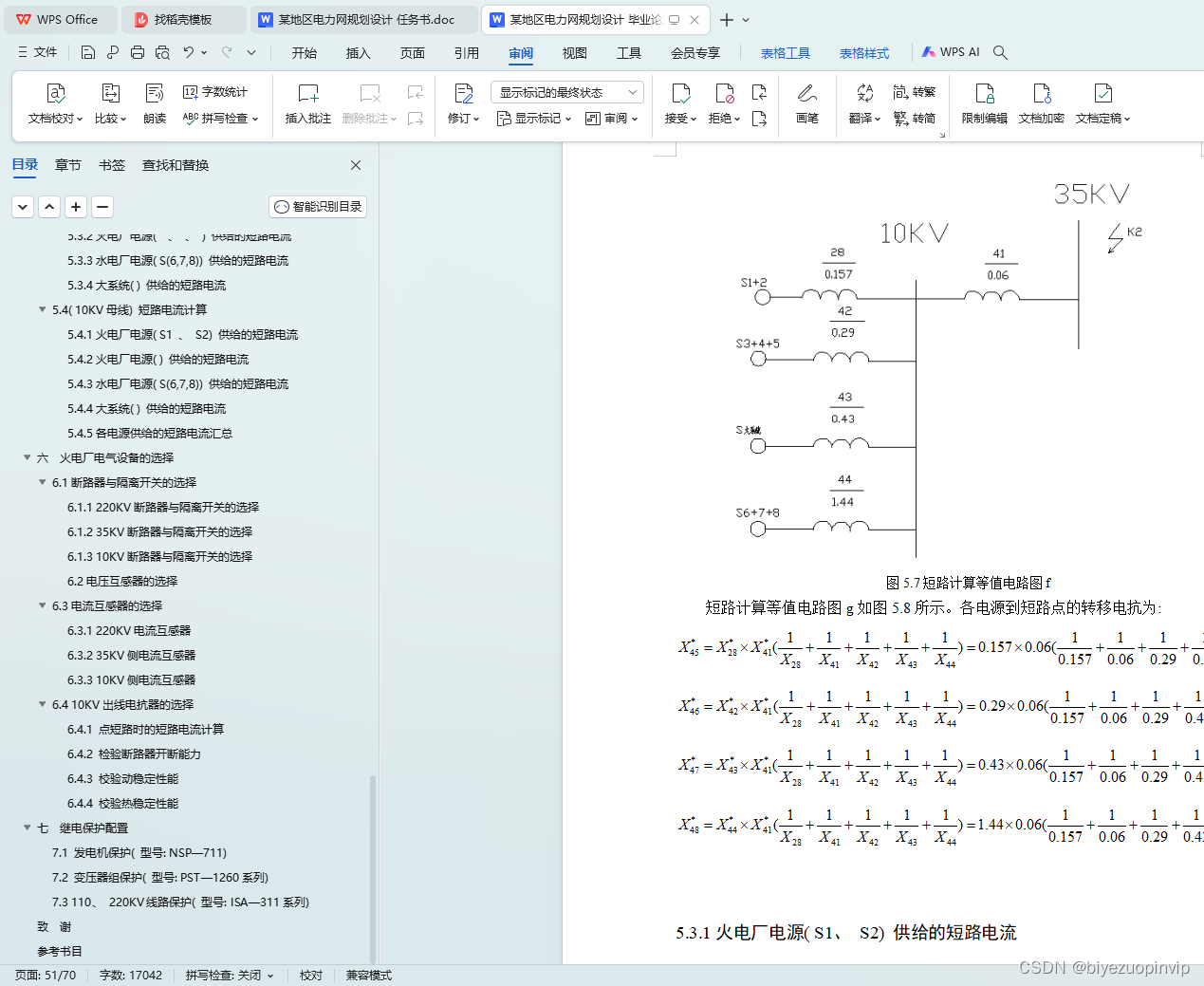

5.3 K2( 35KV母线) 短路电流计算 43
5.3.1火电厂电源( S1、 S2) 供给的短路电流 44
5.3.2火电厂电源( 、 、 ) 供给的短路电流 45
5.3.3水电厂电源( S(6,7,8)) 供给的短路电流 46
5.3.4大系统( ) 供给的短路电流 46
5.4( 10KV母线) 短路电流计算 48
5.4.1火电厂电源( S1 、 S2) 供给的短路电流 48
5.4.2火电厂电源( ) 供给的短路电流 49
5.4.3水电厂电源( S(6,7,8)) 供给的短路电流 49
5.4.4大系统( ) 供给的短路电流 50
5.4.5各电源供给的短路电流汇总 50
六 火电厂电气设备的选择 51
6.1断路器与隔离开关的选择 51
6.1.1 220KV断路器与隔离开关的选择 51
6.1.2 35KV断路器与隔离开关的选择 51

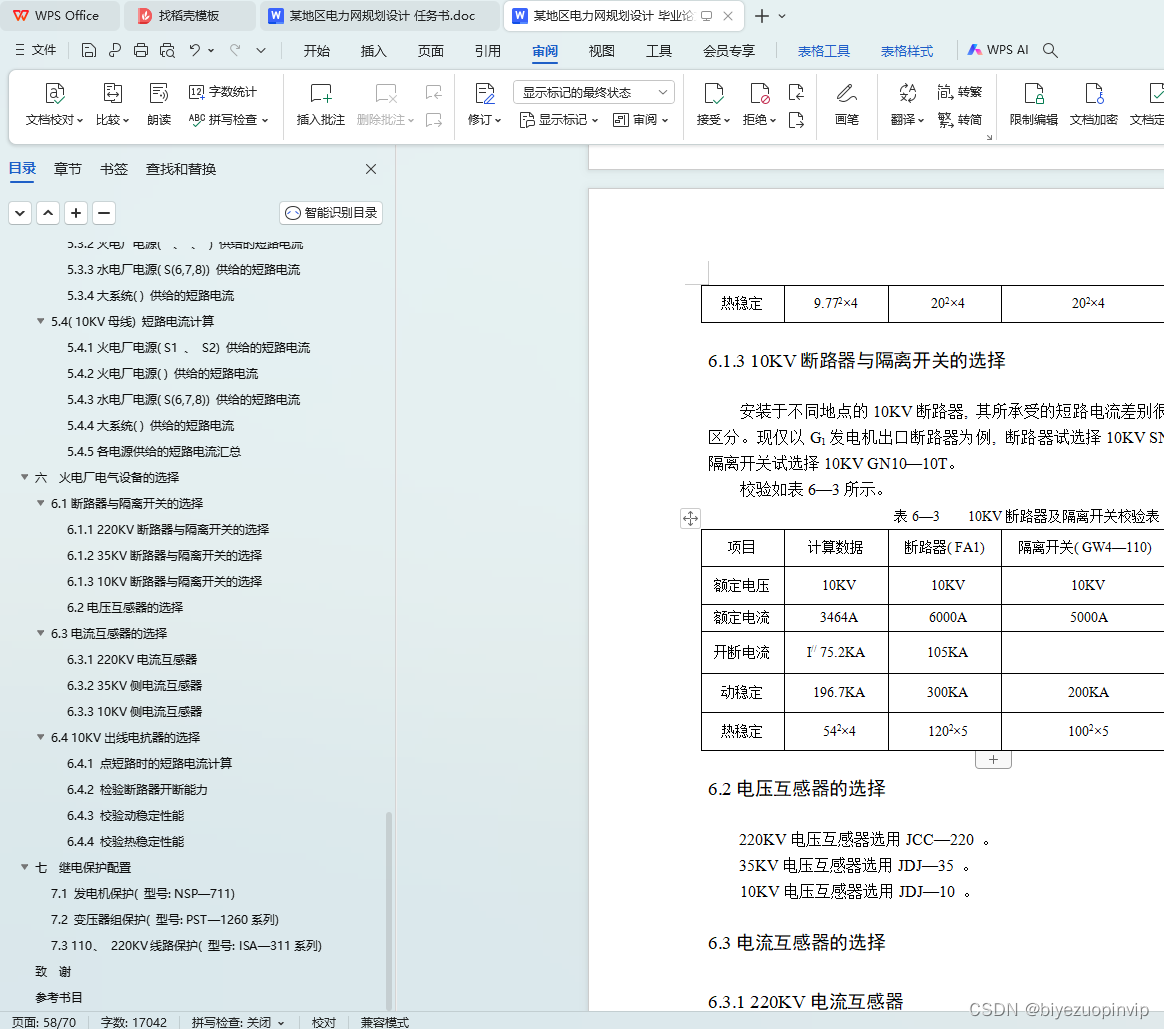

6.1.3 10KV断路器与隔离开关的选择 52
6.2电压互感器的选择 52
6.3电流互感器的选择 52
6.3.1 220KV电流互感器 52
6.3.2 35KV侧电流互感器 53
6.3.3 10KV侧电流互感器 53
6.4 10KV出线电抗器的选择 53
6.4.1 点短路时的短路电流计算 54
6.4.2 检验断路器开断能力 56
6.4.3 校验动稳定性能 56
6.4.4 校验热稳定性能 56

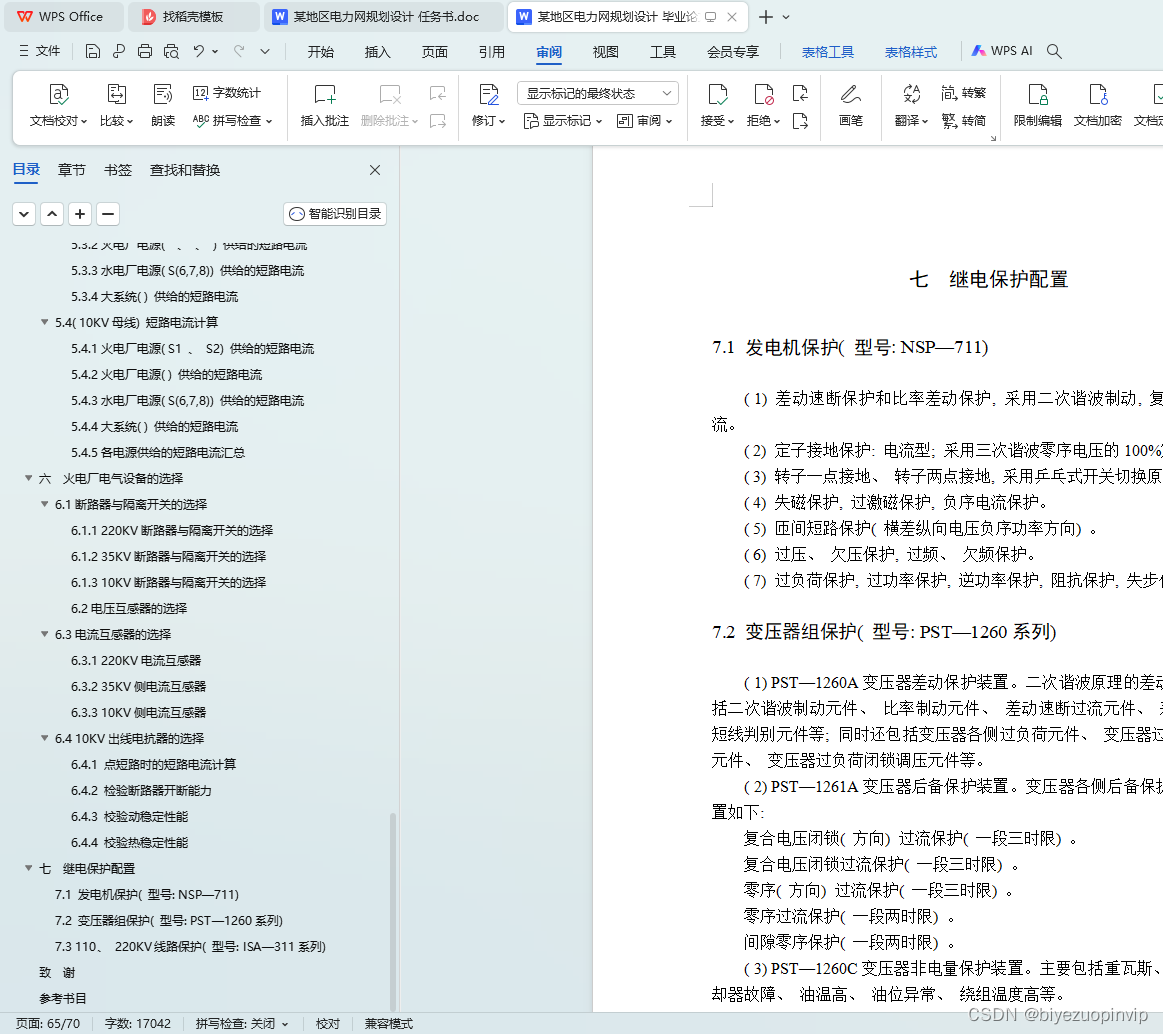

七 继电保护配置 58
7.1 发电机保护( 型号: NSP—711) 58
7.2 变压器组保护( 型号: PST—1260系列) 58
7.3 110、 220KV线路保护( 型号: ISA—311系列) 58
致 谢 61
参考书目 61
三 确定发电厂的电气主接线
电气主接线是由高压电器经过连接线按其功能要求组成接受和分配电能的电路, 成为传输强电流、 高电压的网络。用规定的设备文字和图形符号并按工作顺序排列, 详细地表示电气设备或成套装置的全部基本组成和连接关系的单线接线图, 称为电气主接线图。主接线代表了发电厂或变电所电气部分主体结构, 是电力系统网络结构的重要组成部分。

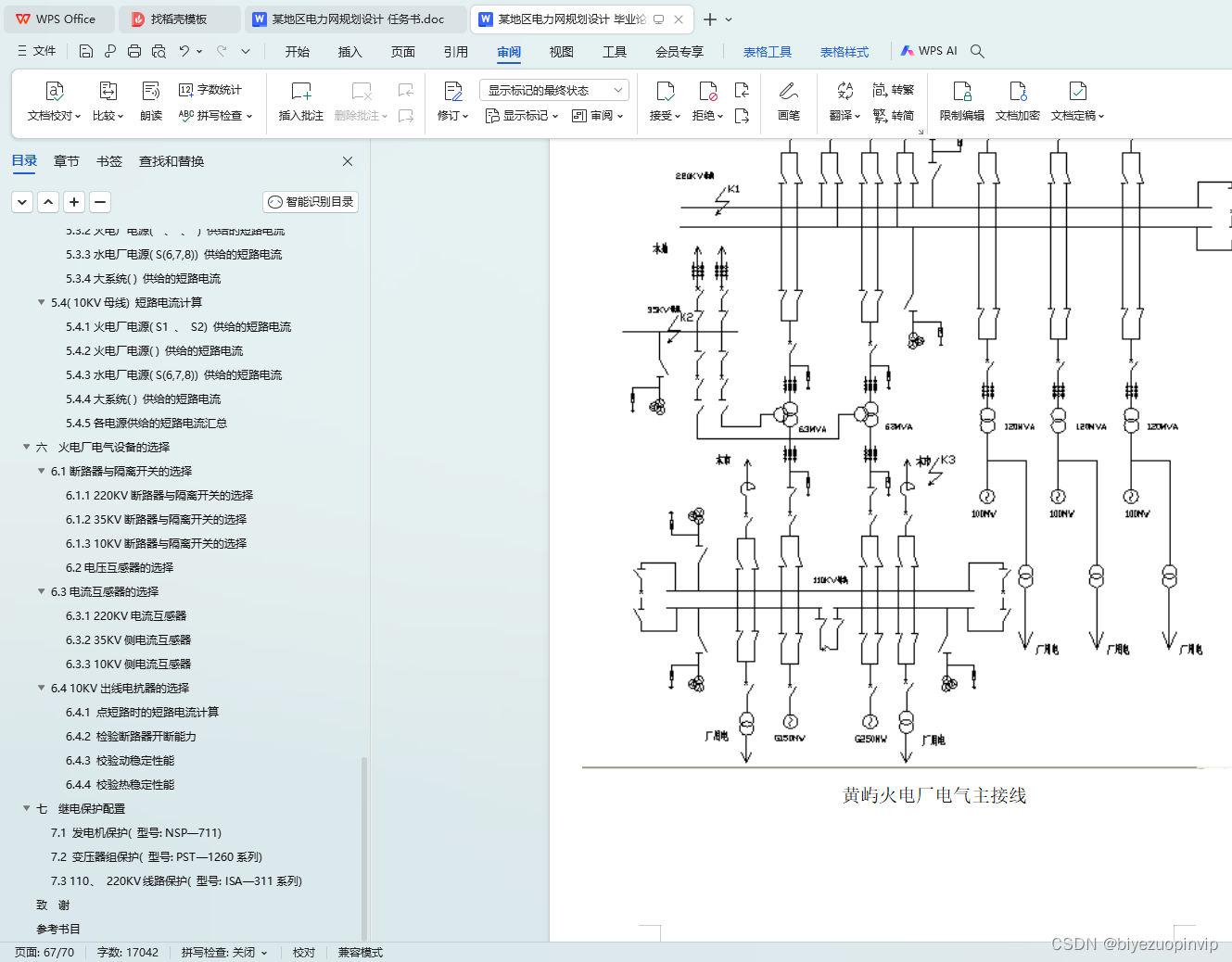

3.1火电厂电气主接线的确定
( 1) 、 50MW汽轮发电机2台, 发电机出口电压为10.5kV。10kV机压母线采用双母线分段接线方式, 具有较高的可靠性和灵活性。
( 2) 100MW汽轮发电机4台, 发电机出口电压为10.5KV, 直接用单元接线方式升压到220KV, 220KV侧采用双母线接线, 运行可靠性高, 调度灵活方便。
( 3) 10KV发电机电压母线接出2台三绕组升压变压器, 其高压侧接入220KV母线, 其中压侧为35KV, 选用单母线接线方式。
3.2水电厂电气主接线的确定
水电厂有90MW水轮发电机3台, 发电机的出口电压为13.8kV。直接用单元接线方式升压到110kV, 110kV侧选用内桥接线方式, 经济性好而且运行方便。
