基于前馈控制的动态电压恢复器(DVR)仿真研究（MATLAB）

目录
摘 要 1
Abstract 2
1绪 论 2
1.1 电能质量问题概述 2
1.1.1电能质量概念 2
1.1.2 电能质量问题分类 3
1.2 电压跌落 4
1.2.1电压跌落产生的原因 4
1.2.2电压跌落的危害 5
1.2.3电压跌落的抑制方式 5
1.3 动态电压恢复器的研究与应用现状 6
1.3.1 国外的研究现状 7
1.3.2 国内的研究现状 8
1.4 MATLAB/SIMULINK简介 8
1.5 本论文的主要工作 9
2 动态电压恢复器的工作原理与结构 10
2.1 动态电压恢复器的基本结构与原理 10
2.2 DVR的工作模式 11
2.3 DVR的电压补偿策略 12
3 动态电压恢复器的主电路参数设计 13
3.1 主电路的结构选择 13
3.1.1 逆变器的选择 13
3.1.2 串联变压器 14
3.1.3 输出滤波器 14
3.1.4 直流储能单元的选取 15

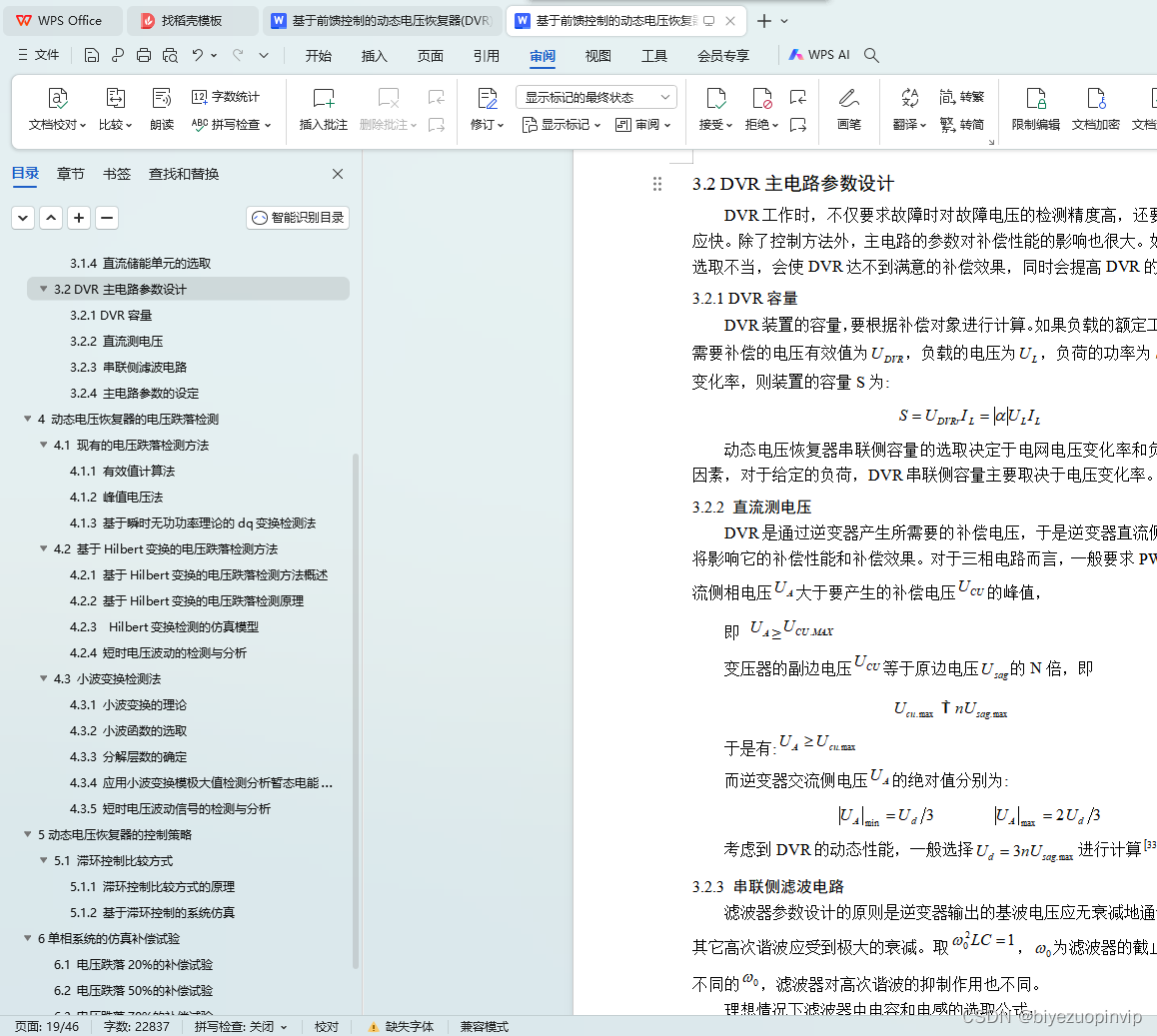

3.2 DVR主电路参数设计 16
3.2.1 DVR容量 16
3.2.2 直流测电压 16
3.2.3 串联侧滤波电路 17
3.2.4 主电路参数的设定 17

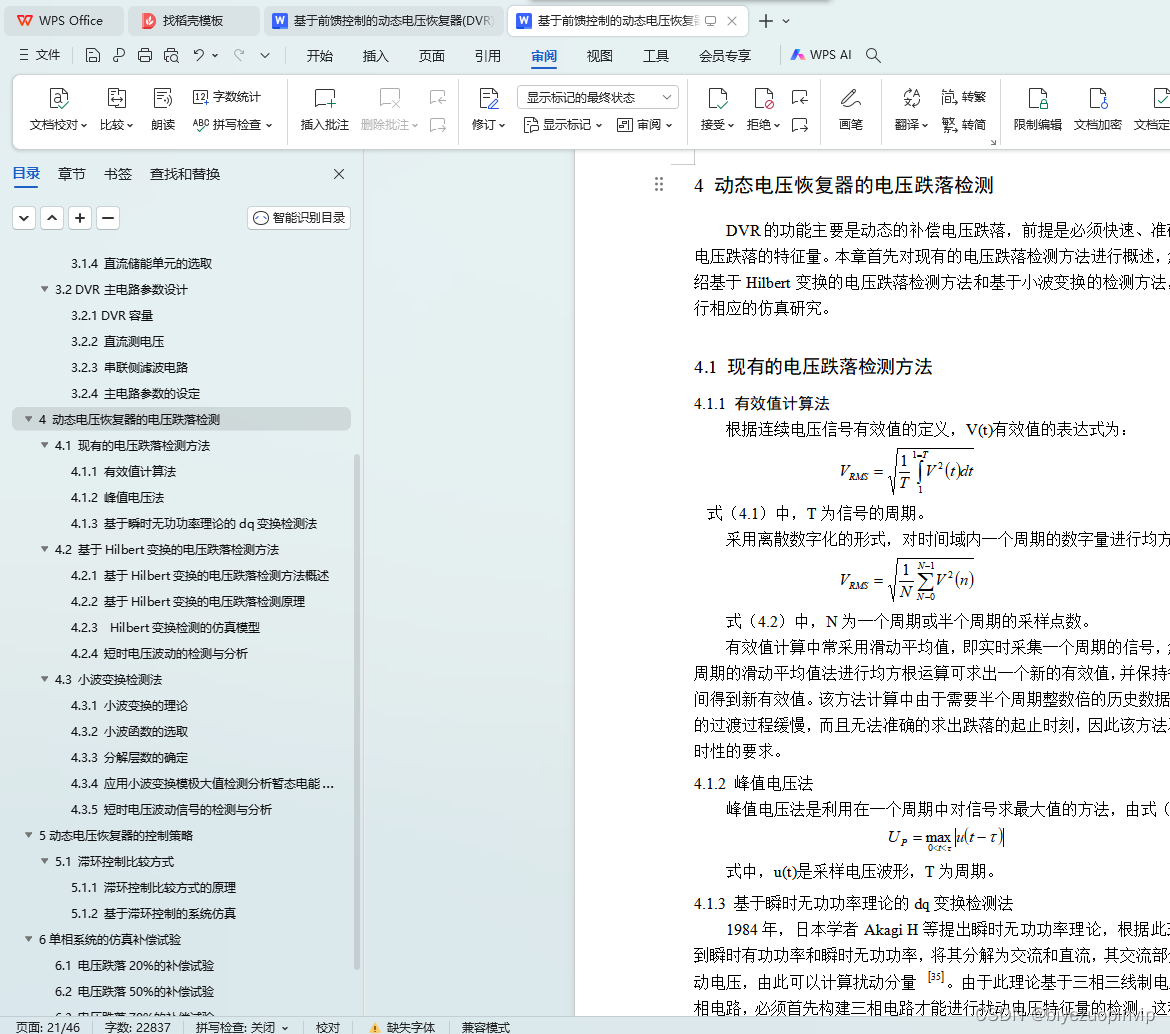

4 动态电压恢复器的电压跌落检测 18
4.1 现有的电压跌落检测方法 18
4.1.1 有效值计算法 18
4.1.2 峰值电压法 18
4.1.3 基于瞬时无功功率理论的dq变换检测法 19
4.2 基于Hilbert变换的电压跌落检测方法 19
4.2.1 基于Hilbert变换的电压跌落检测方法概述 19
4.2.2 基于Hilbert变换的电压跌落检测原理 20
4.2.3 Hilbert变换检测的仿真模型 20
4.2.4 短时电压波动的检测与分析 21
4.3 小波变换检测法 24
4.3.1 小波变换的理论 24
4.3.2 小波函数的选取 25
4.3.3 分解层数的确定 25
4.3.4 应用小波变换模极大值检测分析暂态电能质量问题 26
4.3.5 短时电压波动信号的检测与分析 27

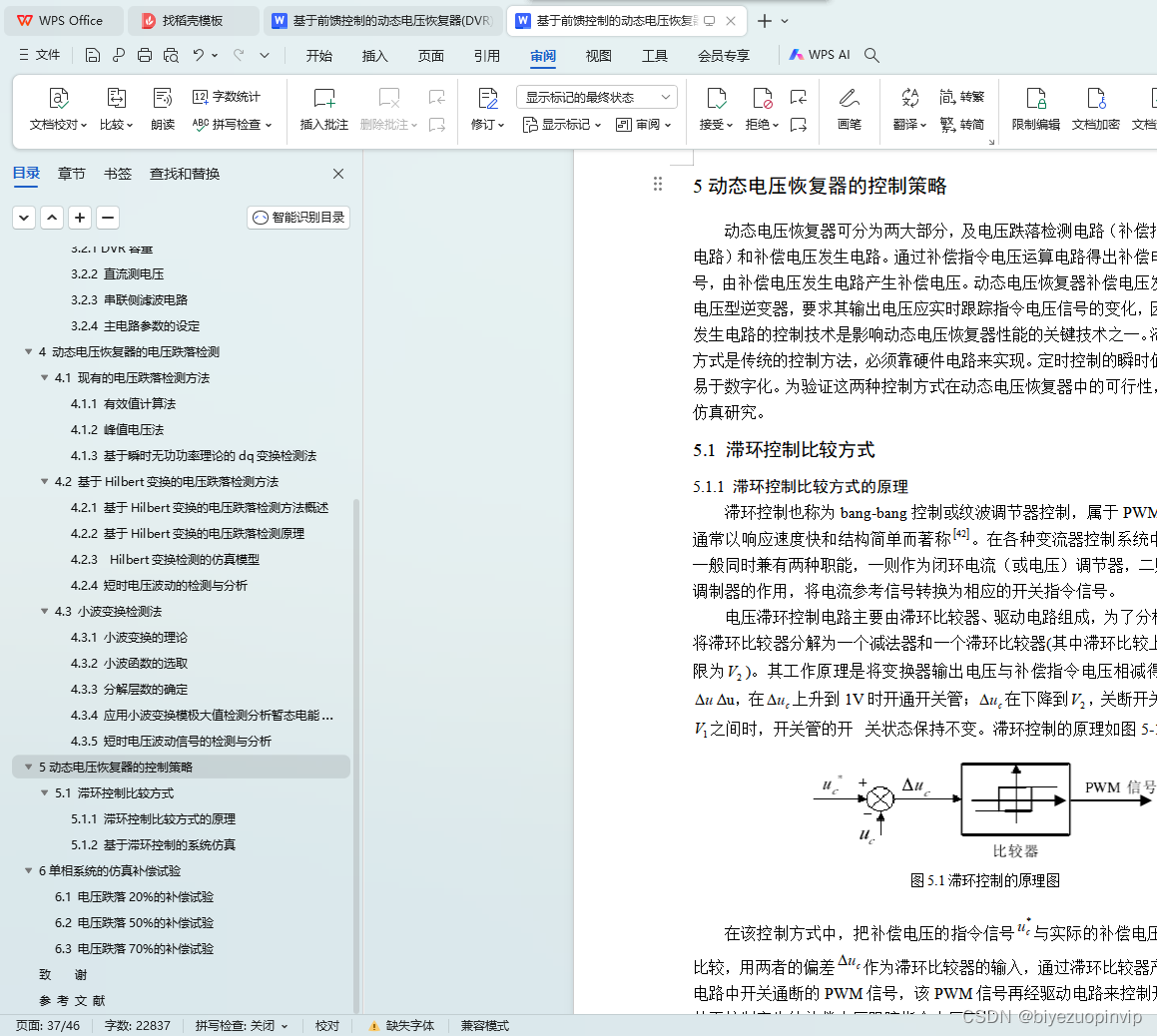

5动态电压恢复器的控制策略 34
5.1 滞环控制比较方式 34
5.1.1 滞环控制比较方式的原理 34
5.1.2 基于滞环控制的系统仿真 35

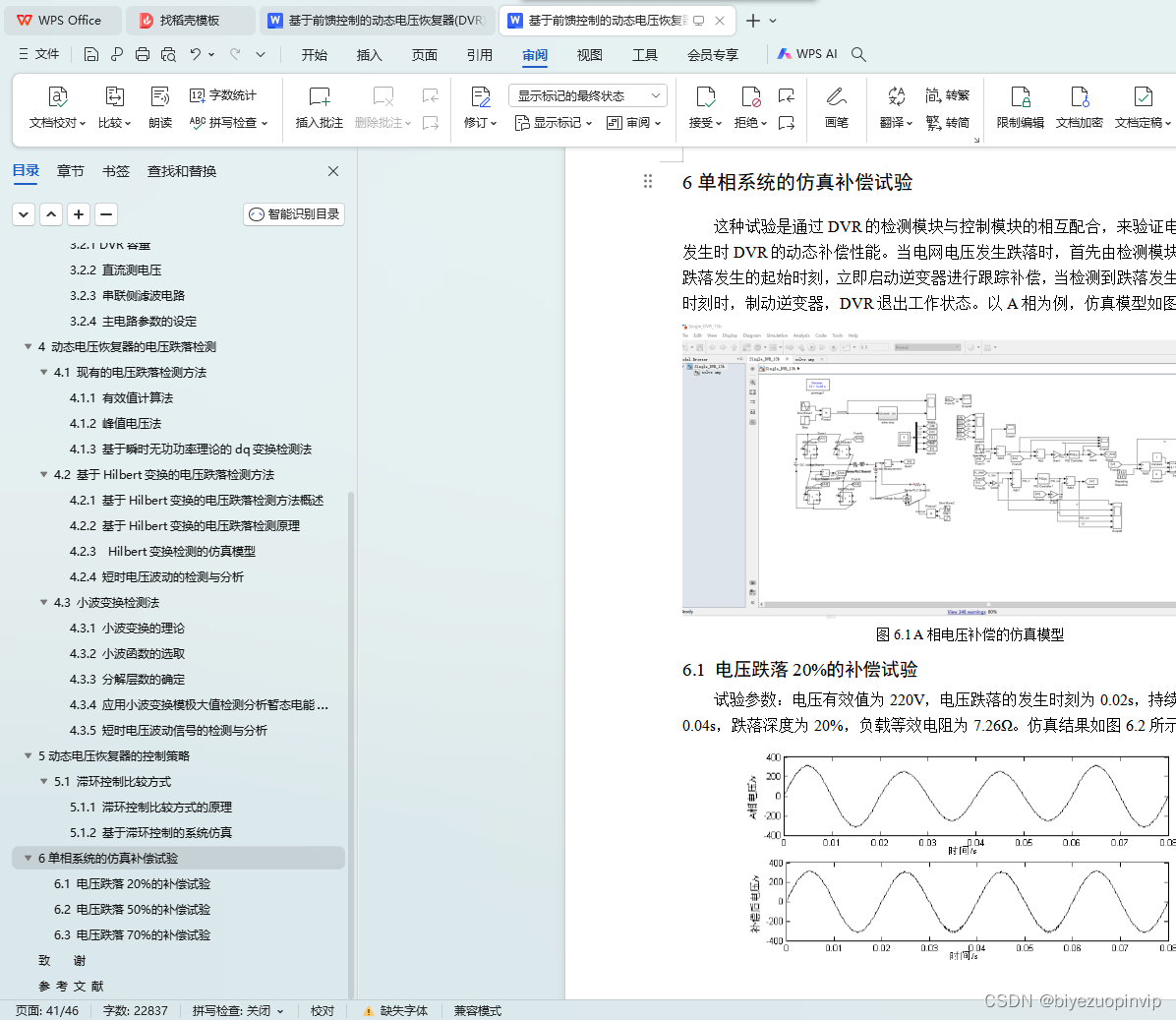

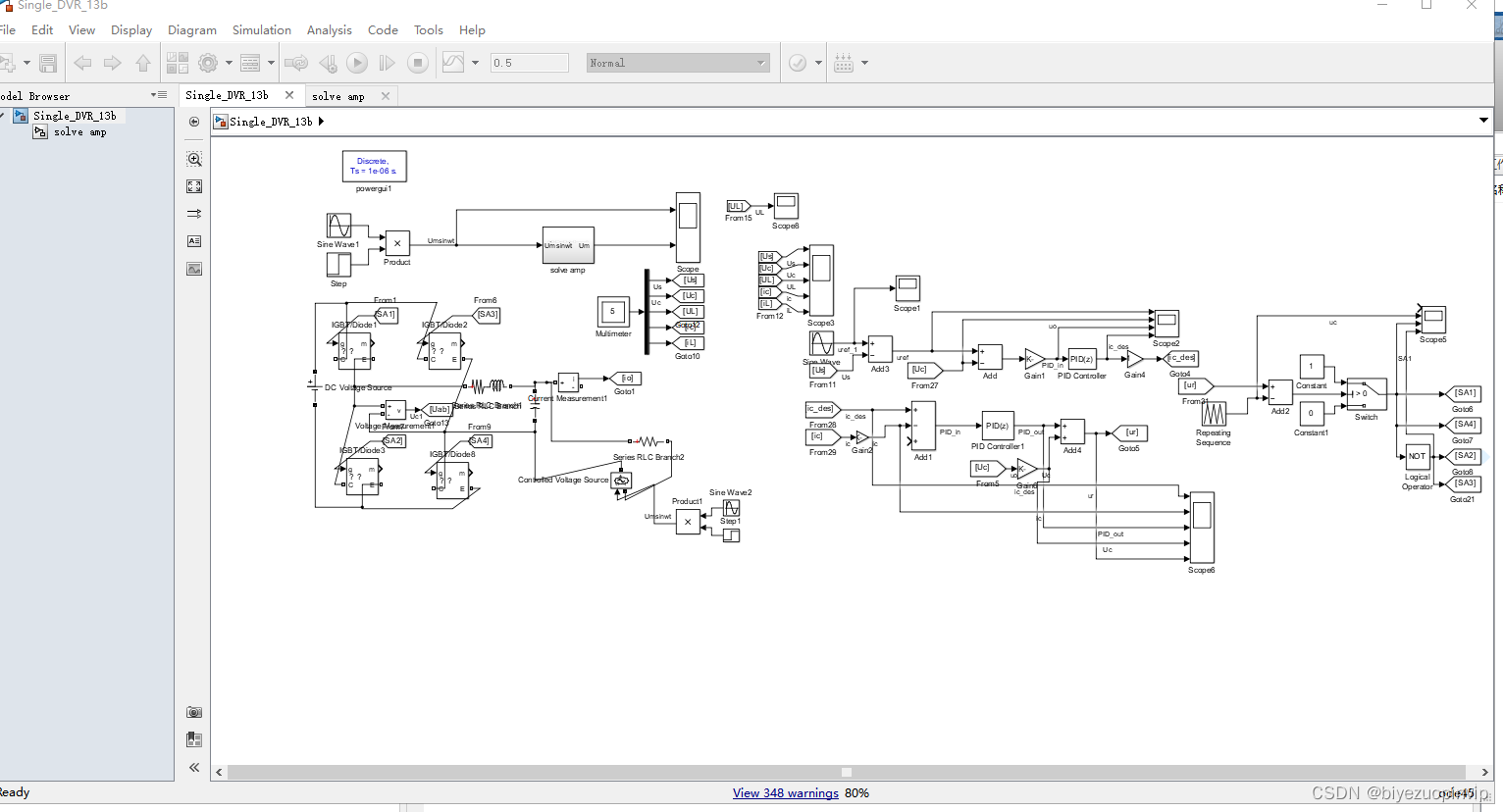

6单相系统的仿真补偿试验 38
6.1 电压跌落20%的补偿试验 38
6.2 电压跌落50%的补偿试验 39
6.3 电压跌落70%的补偿试验 40
致 谢 41
参 考 文 献 42
2 动态电压恢复器的工作原理与结构
2.1 动态电压恢复器的基本结构与原理
动态电压恢复器（DVR）是面向电力负载的串联动态电能质量调节装置，它相当于一个串联在电力系统和电力负荷之间动态受控的电压源。在配电系统正常供电情况下，DVR工作在备用状态，其损耗是相当低的。当电网发生某种电压质量问题时，会在几毫秒之内向系统注入电网正常状态和故障状态下的电压差，使得伏在上的电压保持很定不变。图2.1.1是DVR和系统连接及工作原理示意图。

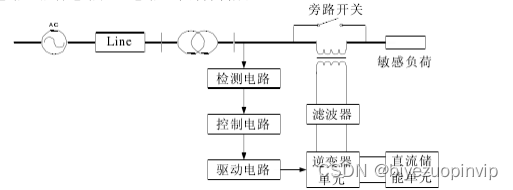

图2.1DVR与系统连接及工作原理示意图

从图中可以看出，典型的DVR大致可以分为以下几部分：一是检测控制单元；二是直流单元，包括直流电压变换装置和储能元件；三是逆变侧单元，包括逆变器、滤波器及串联变压器。在DVR中，每一个单元虽然在功能上相对独立，但互有关联，不可分割，在设计和控制上需要协调一致。
2.2 DVR的工作模式
本文讨论的DVR有三种工作模式。图2-2为三种工作模式的运行工作图，分别称为旁路模式、自检模式和运行模式。为了简便起见，图中只画出了一相。在旁路模式中，J1合上，J2～J3断开，线路电流通过J1流入负载。在这种工作模式DVR主回路不工作。自检模式中，J3断开，J1～J2均合上，线路电流仍然通过J1流入负载，主电路工作在空载状态。运行模式中，J1断开，J2～J3合上，线路电流通过J2、串联变压器、J3流入负载，此时，负载侧电压经过DVR得到补偿。
