异步电动机变频调速的MATLABSimulink仿真

《电机学》仿真大作业

仿真案例名称 异步电动机变频调速的
MATLAB/Simulink仿真

异步电动机变频调速的MATLAB/Simulink仿真
目录
《电机学》仿真大作业 1
异步电动机变频调速的MATLAB/Simulink仿真 1
一、 1
二、 异步电动机运行原理 1
五、 仿真 4

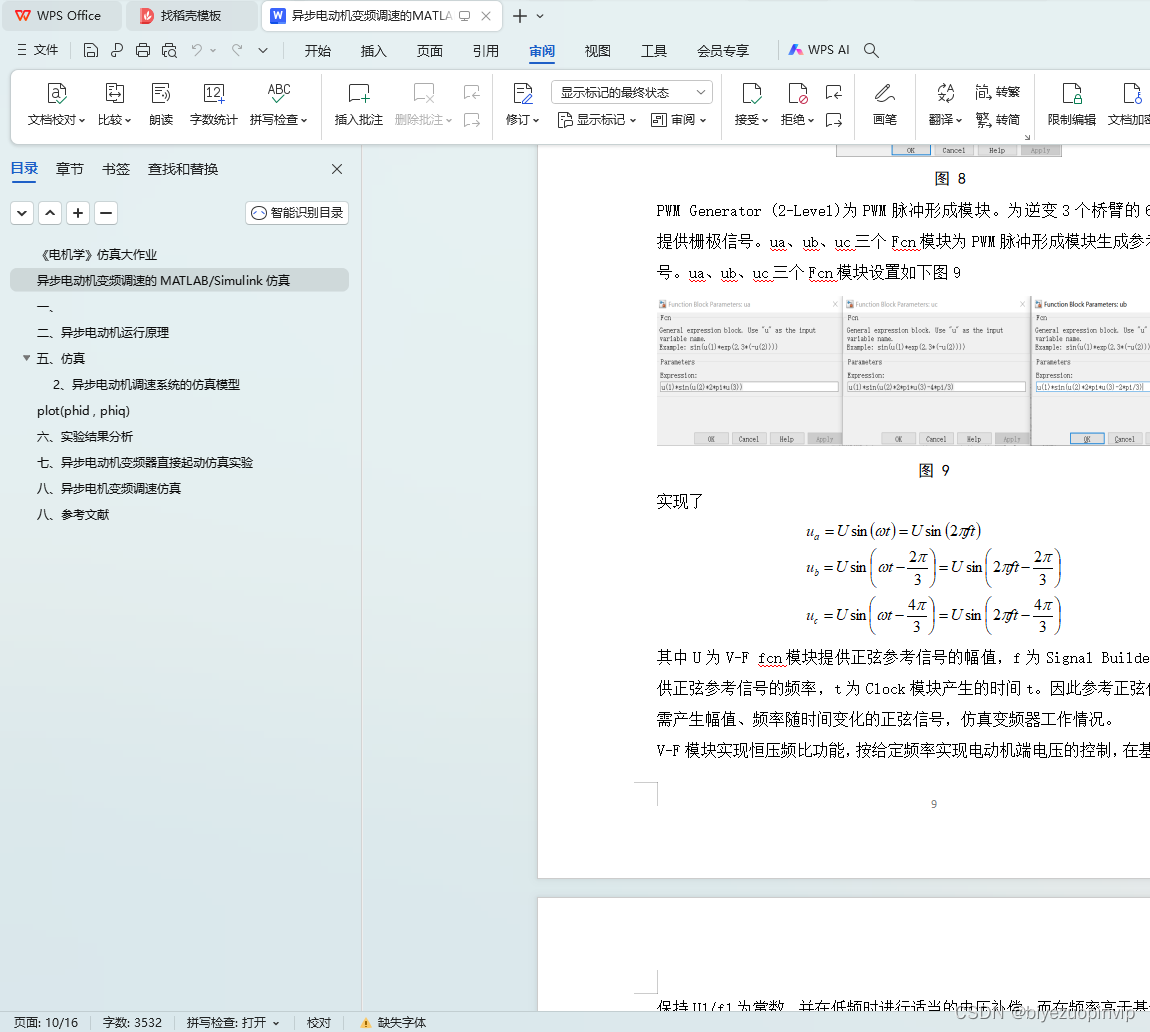

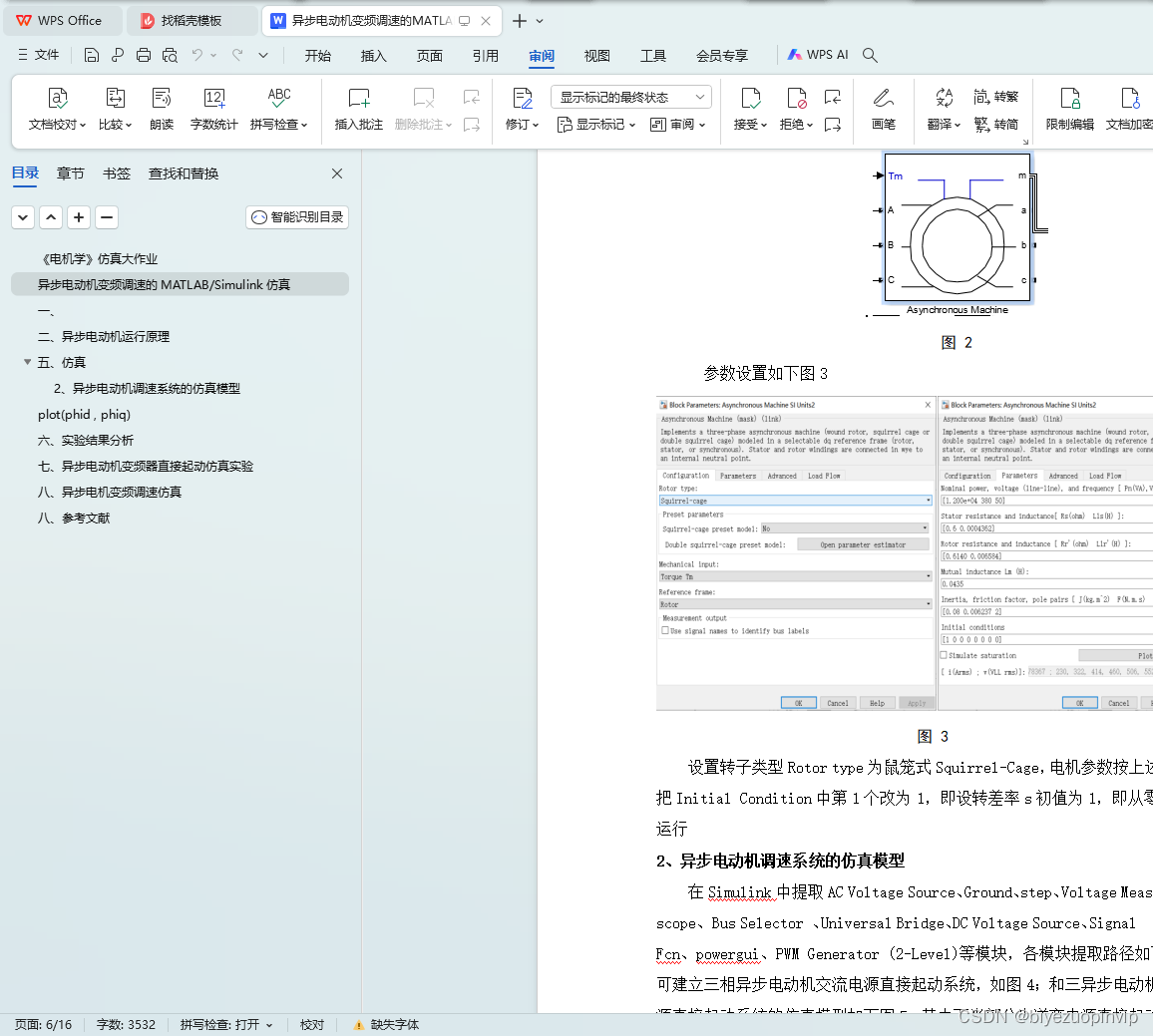

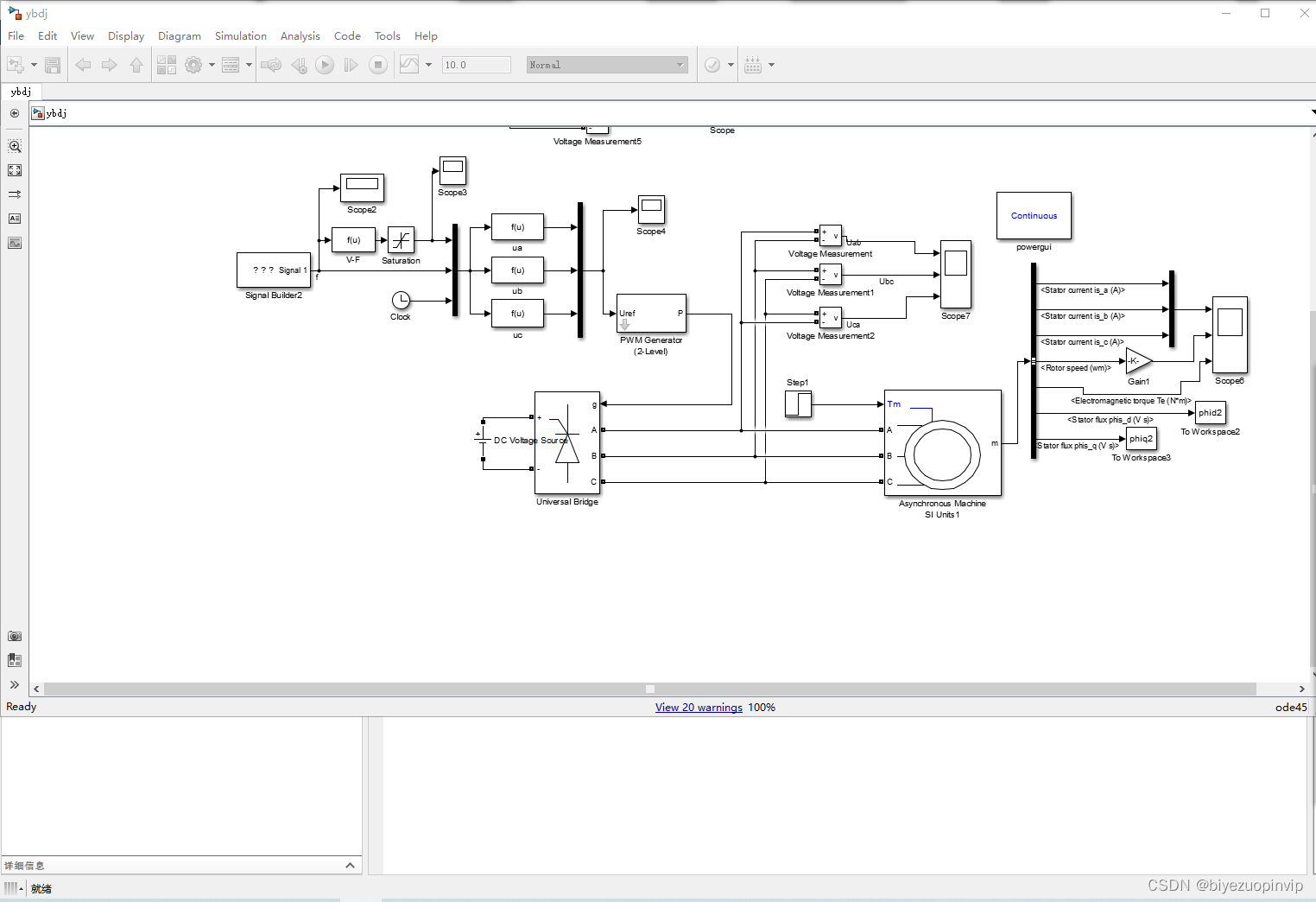

2、异步电动机调速系统的仿真模型 5
plot(phid , phiq) 8

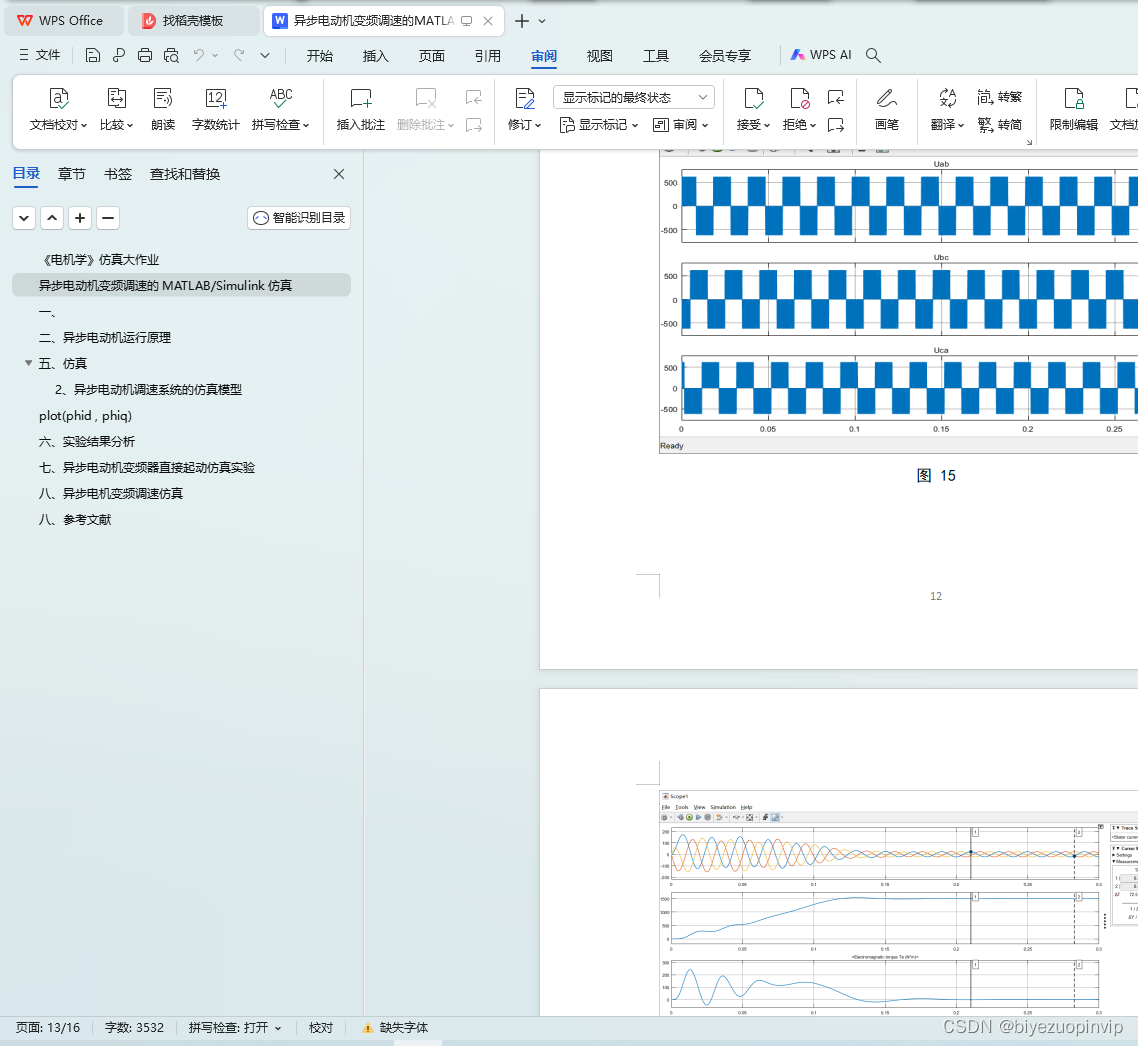

六、 实验结果分析 10

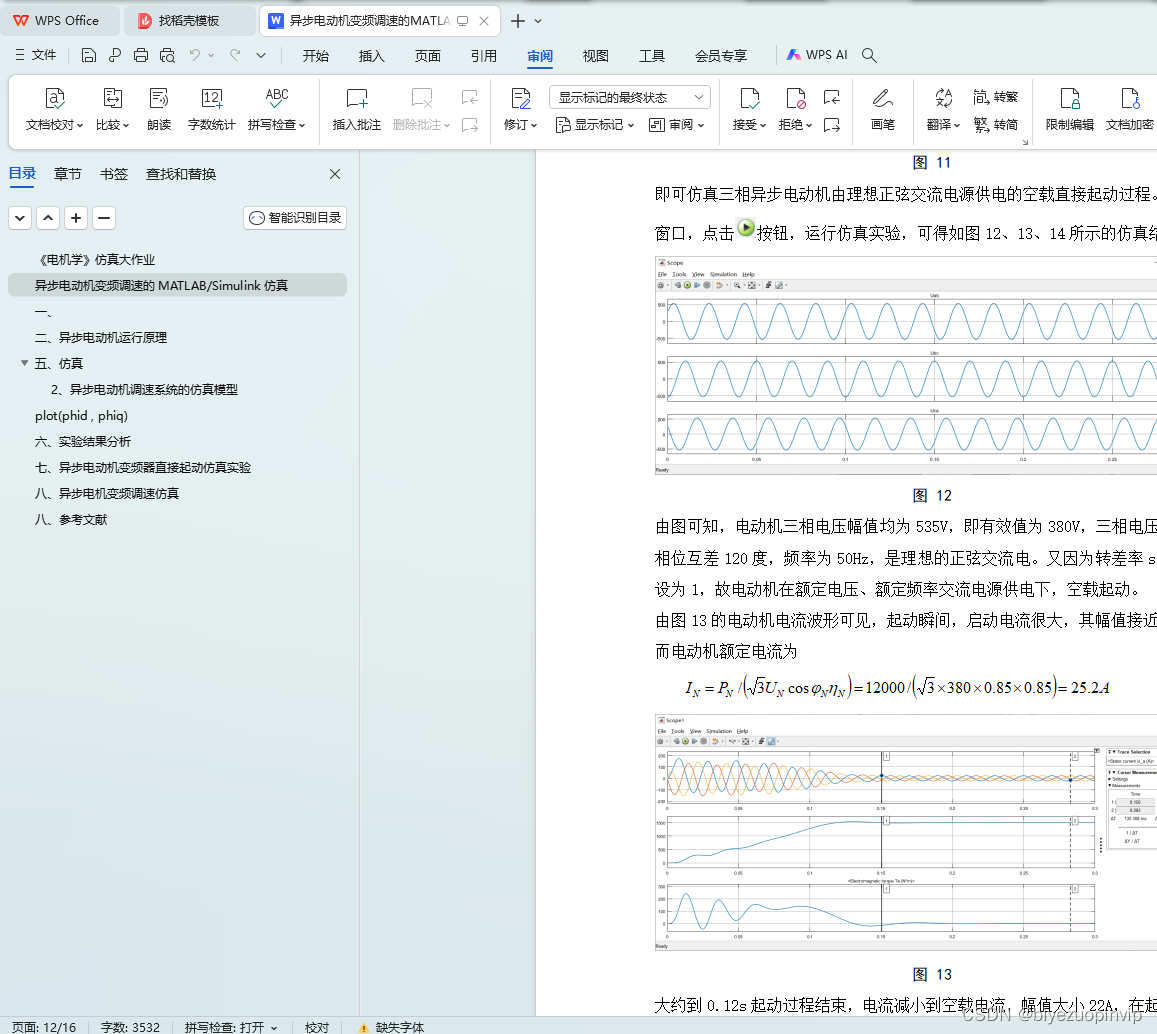

七、 异步电动机变频器直接起动仿真实验 12

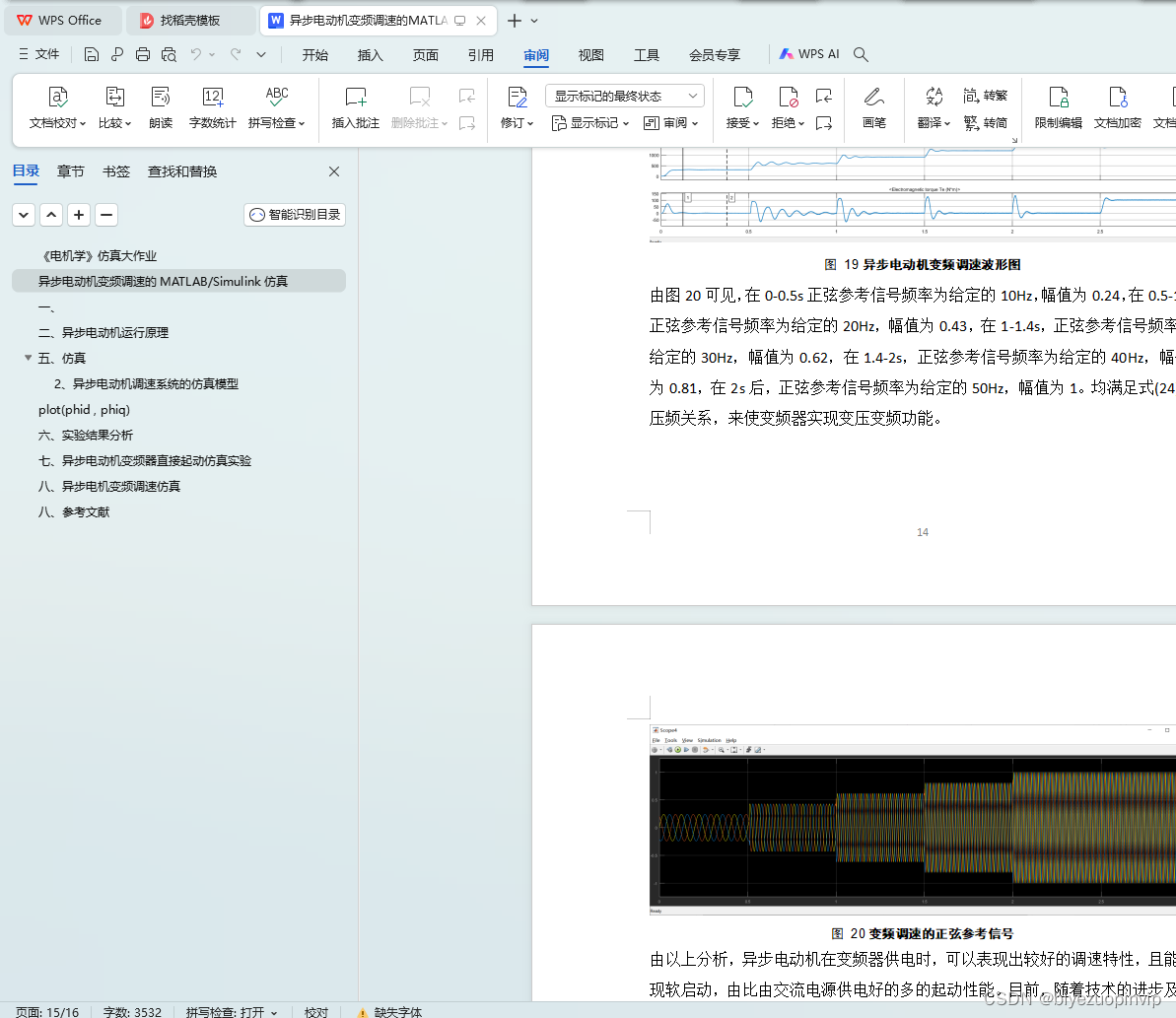

八、 异步电机变频调速仿真 13
八、参考文献 15

一、

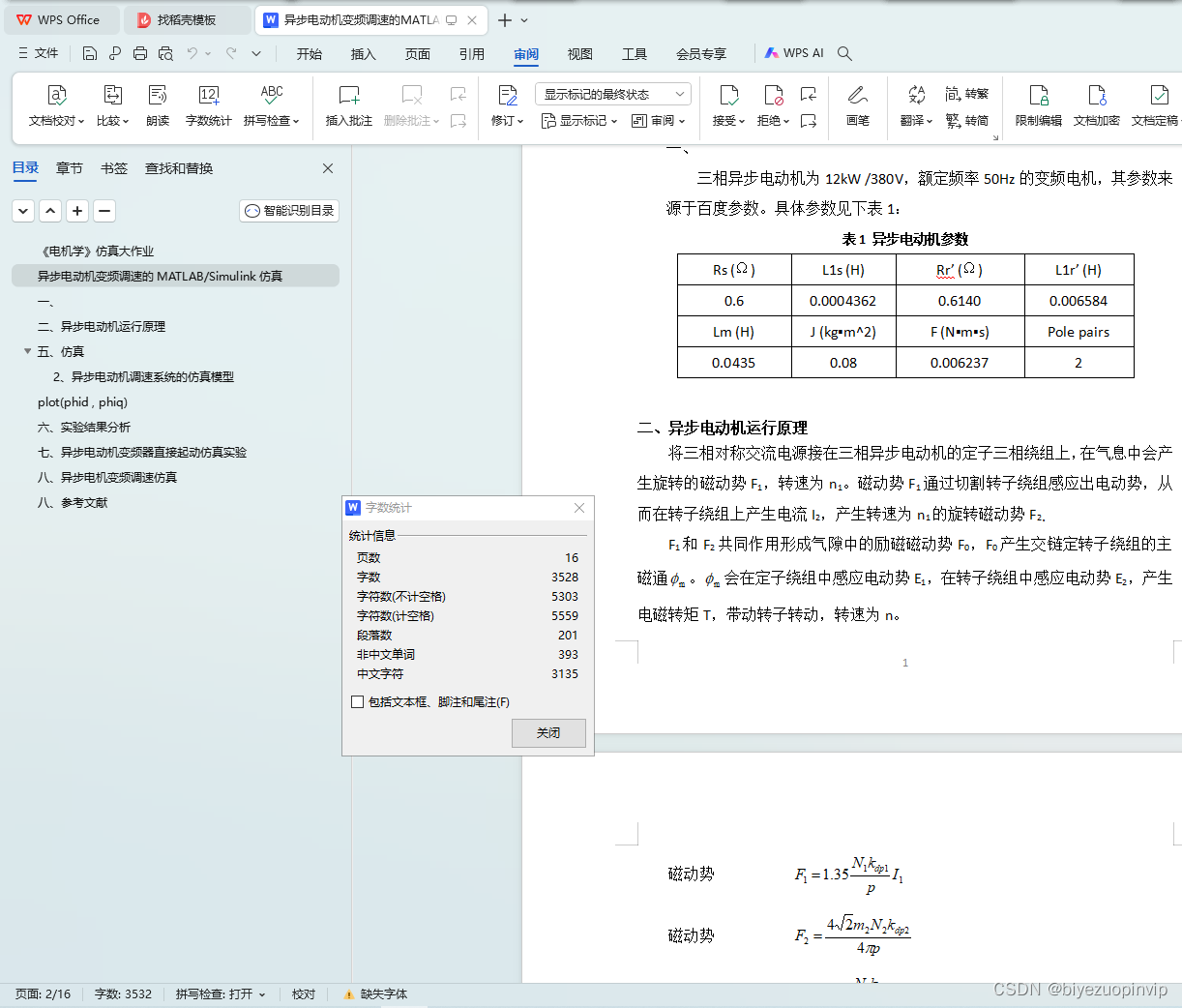

三相异步电动机为12kW /380V，额定频率50Hz的变频电机，其参数来源于百度参数。具体参数见下表1：
表1 异步电动机参数
Rs (Ω) L1s (H) Rr’ (Ω) L1r’ (H)
0.6 0.0004362 0.6140 0.006584
Lm (H) J (kg▪m^2) F (N▪m▪s) Pole pairs
0.0435 0.08 0.006237 2

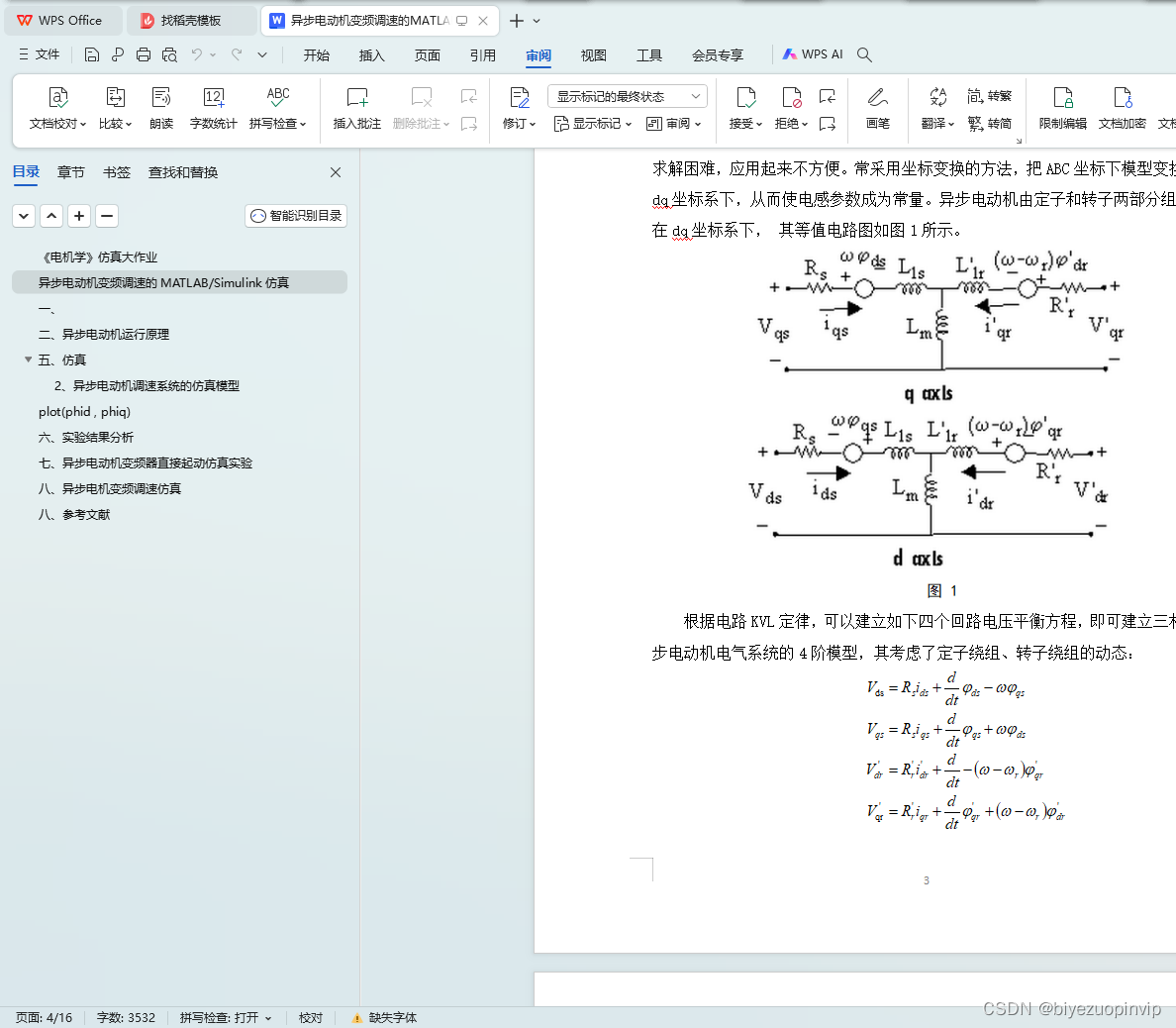

二、异步电动机运行原理
将三相对称交流电源接在三相异步电动机的定子三相绕组上，在气息中会产生旋转的磁动势F1，转速为n1。磁动势F1通过切割转子绕组感应出电动势，从而在转子绕组上产生电流I2，产生转速为n1的旋转磁动势F2。
F1和F2共同作用形成气隙中的励磁磁动势F0，F0产生交链定转子绕组的主磁通。会在定子绕组中感应电动势E1，在转子绕组中感应电动势E2，产生电磁转矩T，带动转子转动，转速为n。
